ハイエンドへの道を拓くCompetitionコンポーネントシリーズ

NEW HELIX CompetitionシリーズスピーカーはハイエンドBRAXのコンセプトを継承し
さらなる高音質を追求して新開発されたスピーカーです。
C1T
25mmソフトドーム
C2M
54mmソフトドーム
C6B
16cmペーパーコーン
C-2WAY
2WAYパッシブネットワーク
C-3WAY
3WAYパッシブネットワーク
販売終了
SPXL-12

30cm DVC ウーファー

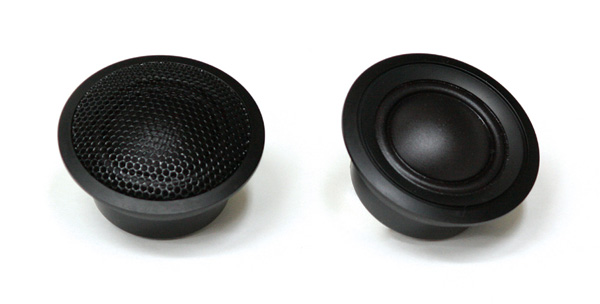

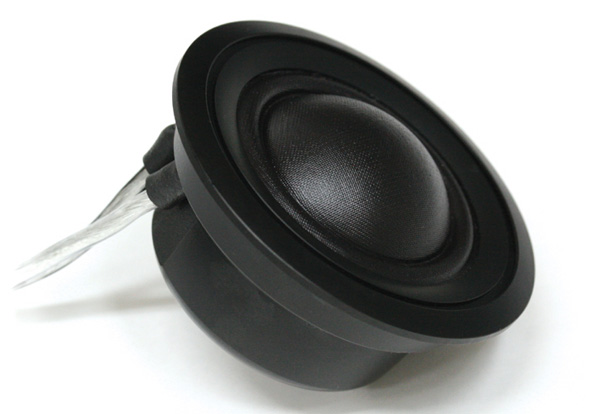

C1T 25mm ソフトドームツィーター    希望小売価格 \60,500(税抜価格\55,000)
ツィーターC1Tは25mmシルクドーム振動板、強力ネオジウムマグネットによる磁気回路を採用しました。
薄型マグネットのエアーホールとバックチャンバー内のウール吸音材により、振動板背面の音を
効果的に処理する事で、最低共振周波数820Hzを達成しています。剛性の高い切削アルミボディ採用。
25mmツィーターならではの広帯域特性を実現し、ミッドレンジやミッドバスとの自然な
繋がりを実現しています。C62C/C63Cのツィーターとしてセパレートセットに使用しています。

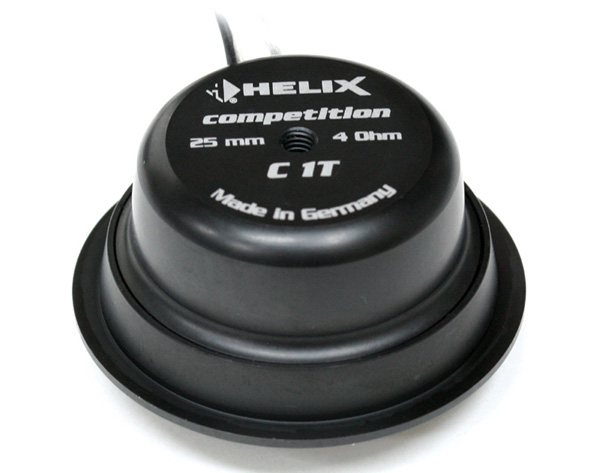

25mmソフトドーム

フルメタルボディー 取付用センターネジ

C1T 主な仕様
ユニット
25mmシルクドーム
周波数特性
820Hz〜25KHz
能率
91dB
インピーダンス

最大入力
45W
最低共振周波数
820Hz
バッフル開口寸法
44mm
フレーム外径寸法
50mm
埋込寸法
21mm

パッシブネットワークと組み合わせたセパレートセットはこちらをご覧ください。

C2M 54mm ソフトドームミッドレンジ    希望小売価格 \88,000(税抜価格\80,000)
ミッドレンジC2Mは音楽再生に重要な中域専用モデルとして開発されました。中域帯再生に優れた大口径
54mmシルクドーム振動板、強力ネオジウムマグネットによる磁気回路を採用しています。
マグネットに装備されたエアーホールとバックチャンバー内のウール吸音材により、振動板背面の音を
効果的に処理する事で、最低共振周波数520Hzを達成しています。剛性の高い切削アルミボディ採用。
また7KHzまでの高域特性によりツィーターとの自由度の高いクロスポイント設定は可能です。
C63Cのミッドレンジとして3WAYセパレートセットに使用しています。

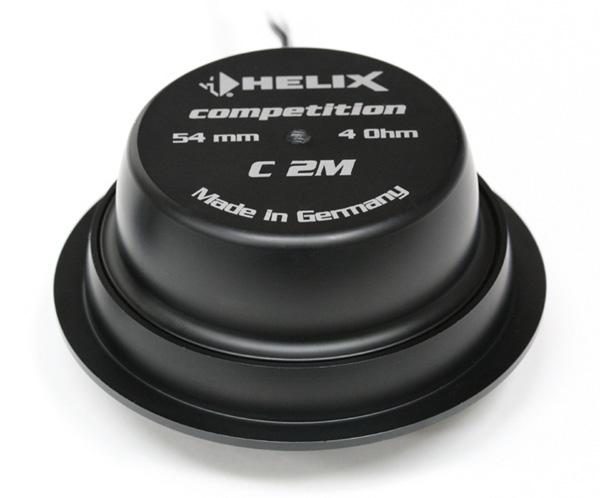

54mmソフトドーム

フルメタルボディー 取付用センターネジ

C2M 主な仕様
ユニット
54mmシルクドーム
周波数特性
550Hz〜7.0KHz
能率
93dB
インピーダンス

最大入力
80W
最低共振周波数
520Hz
バッフル開口寸法
78mm
フレーム外径寸法
90mm
埋込寸法
31mm

パッシブネットワークと組み合わせたセパレートセットはこちらをご覧ください。


C6B 16cm ペーパーコーンミッドベース    希望小売価格 \71,500(税抜価格\65,000)

C6Bミッドベースは軽量かつ剛性の高い樹脂コーティングを施した16cmサイザルペーパーコーン振動板、大口径強力
フェライトマグネット、不要な振動を抑えた特殊防振構造アルミダイキャストフレーム、非磁性体
24金メッキ端子を採用。さらに背圧を効果的に処理するためにセンターホールを装備しました。
ボイスコイル、振動板がエアーブレーキによる干渉が少なくなり入力信号に追従するように配慮された設計です。
ダンピングの効いた締まりのある低域、色づけの少ない素直な中低域再生を実現しています。
C62C/C63Cのミッドバスとしてセパレートセットに使用しています。

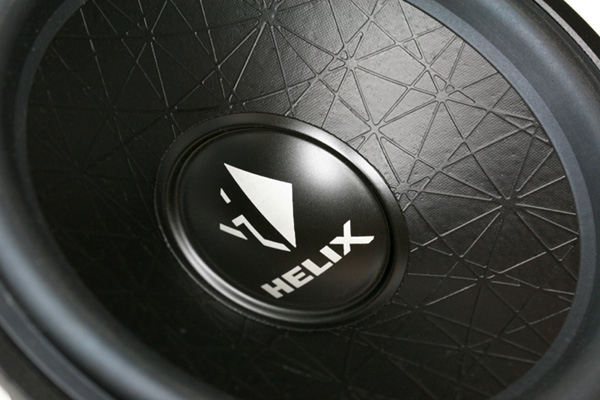

樹脂コーティングを施した16cmサイザルペーパーコーン振動板

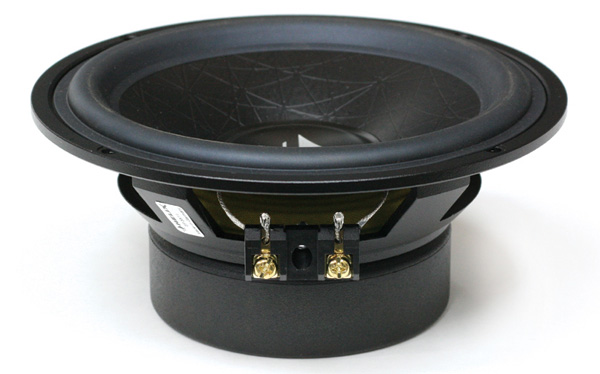

アルミダイキャストフレーム、非磁性体24金メッキ端子

C6B 主な仕様
ユニット
16cmペーパーコーン
周波数特性
47Hz〜5KHz
能率
91dB
インピーダンス

最大入力
300W
最低共振周波数
56Hz
バッフル開口寸法
142mm
フレーム外径寸法
166mm
埋込寸法
67mm

パッシブネットワークと組み合わせたセパレートセットはこちらをご覧ください。

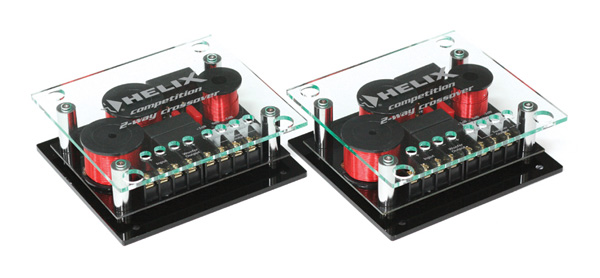

C 2WAYパッシブネットワーク    希望小売価格 \47,300(税抜価格\43,000)
2WAYパッシブネットワークは音響専用のコイル、コンデンサーを採用。パーツ間の悪影響の無い様に
肉厚基板上に配置しています。スロープはハイパス、ローパス共に12dB/oct、クロスオーバー周波数は
3.0KHzを採用しています。またツィーターのアッテネーションは-2.0/0/+2.0dBの3段階から調整可能です。
さらにミッドバスユニットを追加したダブルミッドバスシステムに対応。ミッドバスインピーダンスの2Ω設定が可能です。
C62Cの2WAYパッシブネットワークとしてセパレートセットに使用しています。

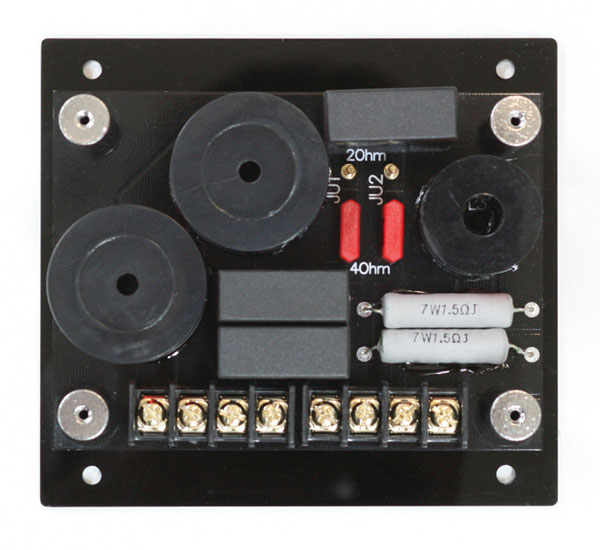

ダブルミッドバスの切替は金メッキジャンパーで行います
C 2WAYパッシブネットワーク 主な仕様
クロスオーバー周波数
3.0KHz
ハイパススロープ
12dB/oct
ローパススロープ
12dB/oct
インピーダンス

ツィーターアッテネーター
-2.0dB/0dB/+2.0dB
ダブルミッドバスシステム
対応(ミッドバスの2Ω設定が可能)
外形寸法
W128×H42×D116(mm)

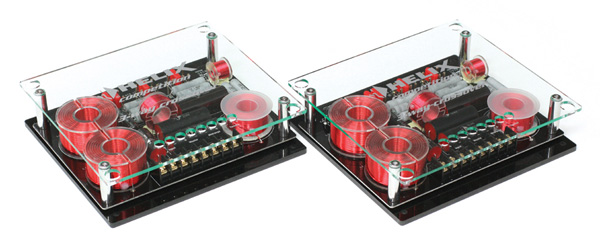

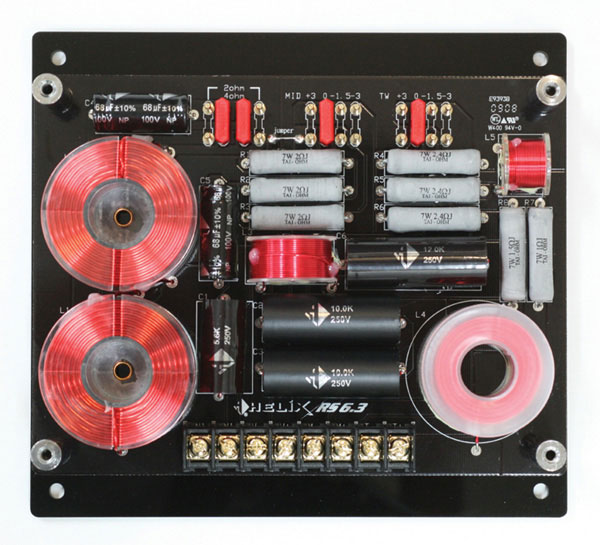

C 3WAYパッシブネットワーク    希望小売価格 \71,500(税抜価格\65,000)
3WAYパッシブネットワークは音響専用のコイル、コンデンサーを採用。パーツ間の悪影響の無い様に肉厚基板上に
配置しています。スロープはハイパス、ローパス共に12dB/oct、クロスオーバー周波数は600Hz/5.0KHzを採用しています。
ツィーター/ミッドレンジのアッテネーションはそれぞれ-3.0dB/-1.5dB/0dB/+3.0dBの4段階から調整可能です。
さらにミッドバスユニットを追加したダブルミッドバスシステムに対応。ミッドバスインピーダンスの2Ω設定が可能です。
C63Cの3WAYパッシブネットワークとしてセパレートセットに使用しています。

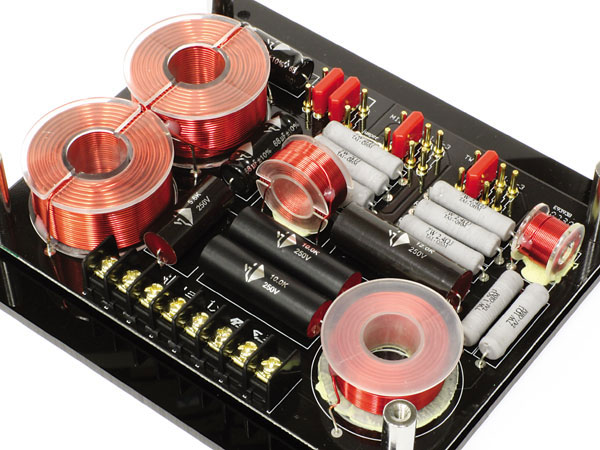

ツィーター/ミッドレンジのアッテネーションは金メッキジャンパーで行います。


C 3WAYパッシブネットワーク 主な仕様
クロスオーバー周波数
600Hz

5.0KHz
ハイパススロープ
12dB/oct
ローパススロープ
12dB/oct
インピーダンス

ツィーターアッテネーター
-3.0dB/-1.5dB/0dB//+3.0dB
ミッドレンジアッテネーター
-3.0dB/-1.5dB/0dB/+3.0dB
ダブルミッドバスシステム
対応(ミッドバスの2Ω設定が可能)
外形寸法
W181×H45×D164(mm)


SPXL-12 Competition 30cm DVCサブウーファー 希望小売価格 ¥110,000 + 税

強力な超低域再生を誇る30cmサブウーファーSPXL12

SPXL12はファイバーグラスをコーティングしたノンプレスペーパーコーンを採用し、高強度を実現しました。
また不要な振動を抑えた強固な肉厚アルミダイキャストフレームにより、最大入力3000Wに対応します。
磁気回路は強力な12Kgの大型フェライトマグネット、100mm径×100mm長の2ΩDVCロングボイスコイルを採用。
また2層構造のダブルダンパーによりX-MAX25mmを確保しています。接続端子には8ゲージ対応の超大型タイプ
を2個装備し、DVCを直列または並列にアレンジして接続可能です。またシールドで46リッター容積のエンクロージャーに
対応しました。重く明瞭な低域再生が魅力的なサブウーファーです。

SPLX-12 主な仕様
ユニット
300mmノンプレスペーパーコーン
周波数特性
31Hz〜300Hz
能率
85dB
インピーダンス
2Ω+2Ω DVC
最大入力
3000W
最低共振周波数
31Hz
ボイスコイル
100mm径×100mm長
バッフル開口寸法
287mm
フレーム外径寸法
320mm
埋込寸法
210mm
重量
21.5Kg
推奨エンクロージャー容積
シールド 46ℓ
接続端子
8ゲージ対応

SPXL-12 30cmDVCサブウーファー AUTO-HiFi誌で1位を4連覇
4年連続の1位は快挙、信頼性と商品力が認められた証です。
spxl-12.jpg spxl_12_09.jpg 2010_spxl-12.jpg 2011_spxl12.jpg
