AUDIOTEC FISCHER GmbH
HELIX E-Series
NEW HELIX Eシリーズスピーカーは上位モデルPrecisionシリーズのコンセプトを継承し
さらなる高音質を追求して新開発されたスピーカーです。
E42C.2
10cmセパレート |
E52C.2
13cmセパレート |
E62C.2
16cmセパレート |
E4X.2
10cmコアキシャル |
E5X.2
13cmコアキシャル |
E6X.2
16cmコアキシャル |
HELIXのスタンダードモデル Eシリーズセパレートセット
HELIXスタンダードグレードのEシリーズ2wayセパレートセット。
ツィーターは25mmシルクドームの振動板とネオジウムマグネットによる高品位な高域を再生します。
ミッドバスには新開発のグラスファイバーコーン、また強力フェライトマグネットの磁気回路を採用し、
ナチュラルな中低域を再生します。
パッシブネットワークは高級パーツを使用した音質優先設計で、各モデル毎に専用設計されたこだわりの
仕様です。クロスオーバー周波数は4.0kHzでスロープはHP:12dB/oct、LP:6dB/octを採用し、さらに
バンドストップフィルターを搭載しています。
ツィーターのアッテネーションは+3/0/-3dBの3段階から設定可能です。
E62C.2/16cmモデルは市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。

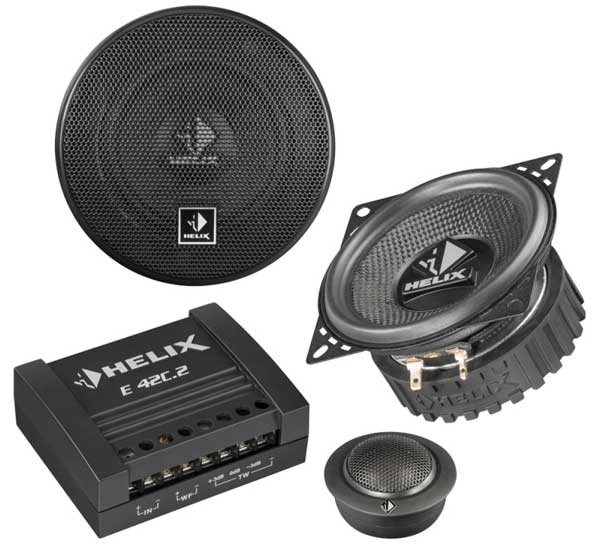

E42C.2 10cm 2WAYセパレートセット 希望小売価格 34,100円（税抜価格 31,000円）
E42C.2 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
10cmグラスファイバーコーン |
| 周波数特性 |
75Hz〜25KHz |
| 能率 |
89dB |
| クロスオーバー周波数 |
4.0KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
75Hz |
| ツィーターアッテネーター |
-3.0/0/+3.0dB |
| バッフル開口寸法 |
47mm/ツィーター |
| 92mm/ミッドバス |
|
| フレーム外径寸法 |
54.7mm/ツィーター |
| 102.5mm/ミッドバス |
|
| 埋込寸法 |
17.2mm/ツィーター |
| 48mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W104×H35×D84(mm) |
| その他 |
グリル付属 |

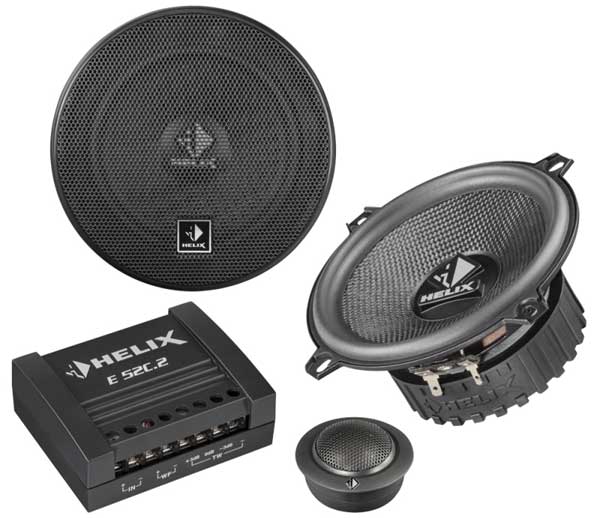

E52C.2 13cm 2WAYセパレートセット 希望小売価格 36,300円（税抜価格 33,000円）
E52C.2 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
13cmグラスファイバーコーン |
| 周波数特性 |
60Hz〜25KHz |
| 能率 |
90dB |
| クロスオーバー周波数 |
4.0KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
180W |
| 最低共振周波数 |
60Hz |
| ツィーターアッテネーター |
-3.0/0/+3.0dB |
| バッフル開口寸法 |
47mm/ツィーター |
| 120mm/ミッドバス |
|
| フレーム外径寸法 |
54.7mm/ツィーター |
| 130mm/ミッドバス |
|
| 埋込寸法 |
17.2mm/ツィーター |
| 54mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W104×H35×D84(mm) |
| その他 |
グリル付属 |
E62C.2 16cm 2WAYセパレートセット 希望小売価格 39,600円（税抜価格 36,000円）
市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。
E62C.2 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
16cmグラスファイバーコーン |
| 周波数特性 |
50Hz〜25KHz |
| 能率 |
91dB |
| クロスオーバー周波数 |
4.0KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
220W |
| 最低共振周波数 |
50Hz |
| ツィーターアッテネーター |
-3.0/0/+3.0dB |
| バッフル開口寸法 |
47mm/ツィーター |
| 142mm/ミッドバス |
|
| フレーム外径寸法 |
54.7mm/ツィーター |
| 165.5mm/ミッドバス |
|
| 埋込寸法 |
17.2mm/ツィーター |
| 65mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W104×H35×D84(mm) |
| その他 |
グリル付属 |

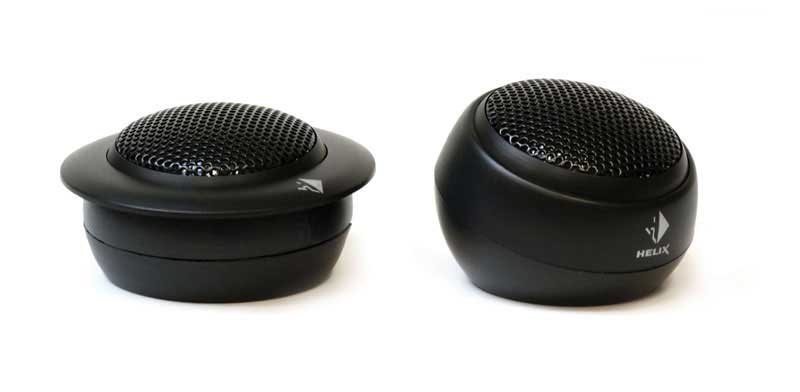

25mmシルクドームツィーター
取付は埋込と据置どちらにも対応、角度調整が可能なスイーベル機構を搭載しています

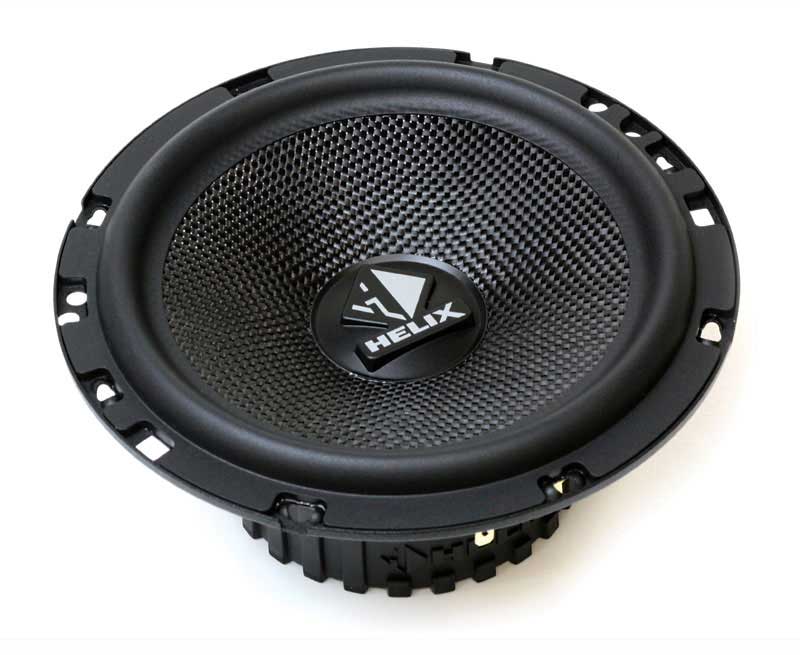

ミッドバスには新開発のグラスファイバー振動板を採用
スピードと量感のある中低域を再生します。
パッシブネットワークは高級パーツを使用した音質優先設計で、各モデル毎に専用設計されたこだわりの
仕様です。クロスオーバー周波数は4.0kHzでスロープはHP:12dB/oct、LP:6dB/octを採用し、さらに
バンドストップフィルターを搭載しています。
HELIXのスタンダードモデル Eシリーズ同軸2Wayモデル
HELIXスタンダードグレードのEシリーズ同軸2wayモデル。
ツィーター部は19mmシルクドームの振動板とネオジウムマグネットによる高品位な高域を再生します。
ミッドバス部には新開発のグラスファイバーコーン、強力フェライトマグネットの磁気回路を採用し、
ナチュラルな中低域を再生します。
2wayパッシブネットワークは高級パーツを使用した音質優先設計で、各モデル毎に専用設計されたこだ
わりの仕様です。クロスオーバー周波数は5kHz、スロープはHP/LP共に6dB/octの設計です。
さらにE5X.2/E6X.2はツィーター部が角度をつけてスラント設置され、さらに回転可能なピボット機構
を搭載しています。
E4X.2 10cm 2WAY同軸ユニット 希望小売価格 16,500円（税抜価格 15,000円）
E4X.2 主な仕様
| ツィーター |
19mmシルクドーム |
| ミッドバス |
10cmグラスファイバーコーン |
| 周波数特性 |
80Hz〜22KHz |
| 能率 |
89dB |
| クロスオーバー周波数 |
4.0KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
120W |
| 最低共振周波数 |
80Hz |
| バッフル開口寸法 |
92mm |
| フレーム外径寸法 |
102.5mm |
| 埋込寸法 |
48mm |
| ツィーター突出寸法 |
4mm（エッジ部より）/ツィーター直径42mm |
| パッシブネットワーク |
外形寸法 W35×H27×D48(mm) |
| その他 |
グリル付属 |

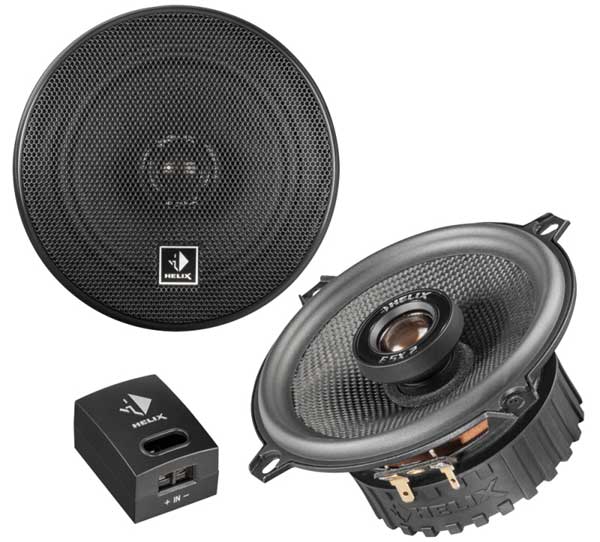

E5X.2 13cm 2WAY同軸ユニット 希望小売価格 18,700円（税抜価格 17,000円）
E5X.2 主な仕様
| ツィーター |
19mmシルクドーム |
| ミッドバス |
13cmグラスファイバーコーン |
| 周波数特性 |
65Hz〜22KHz |
| 能率 |
91dB |
| クロスオーバー周波数 |
4.0KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
65Hz |
| バッフル開口寸法 |
120mm |
| フレーム外径寸法 |
130mm |
| 埋込寸法 |
54mm |
| ツィーター突出寸法 |
3mm（エッジ部より）/ツィーター直径42mm |
| パッシブネットワーク |
外形寸法 W35×H27×D48(mm) |
| その他 |
グリル付属 |

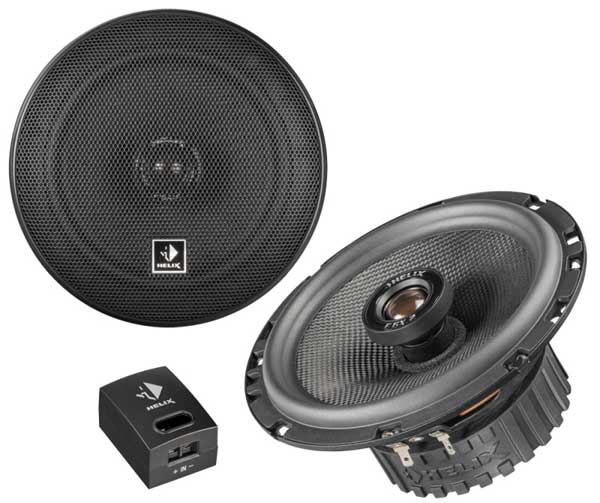

E6X.2 16cm 2WAY同軸ユニット 希望小売価格 20,900円（税抜価格 19,000円）
市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。
E6X.2 主な仕様
| ツィーター |
19mmシルクドーム |
| ミッドバス |
16cmグラスファイバーコーン |
| 周波数特性 |
55Hz〜22KHz |
| 能率 |
91dB |
| クロスオーバー周波数 |
4.0KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
180W |
| 最低共振周波数 |
55Hz |
| バッフル開口寸法 |
142mm |
| フレーム外径寸法 |
165.5mm |
| 埋込寸法 |
65mm |
| ツィーター突出寸法 |
2mm（エッジ部より）/ツィーター直径42mm |
| パッシブネットワーク |
外形寸法 W35×H27×D48(mm) |
| その他 |
グリル付属 |

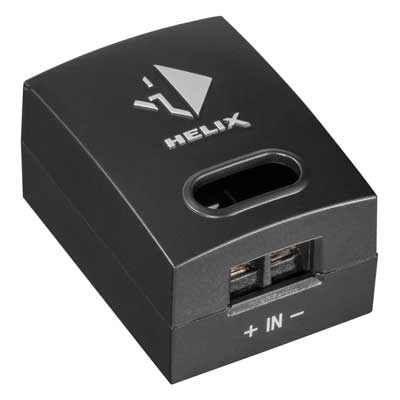

パッシブネットワークは高級パーツを使用した音質優先設計で、各モデル毎に専用設計されたこだわりの
仕様です。クロスオーバー周波数は4.0kHzでスロープはHP:12dB/oct、LP:6dB/octを採用しています。

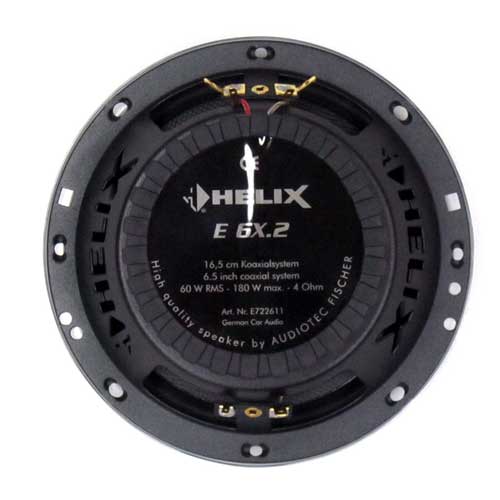

ユニット裏側には、ツィーター、ミッド、それぞれ接続端子を装備しています

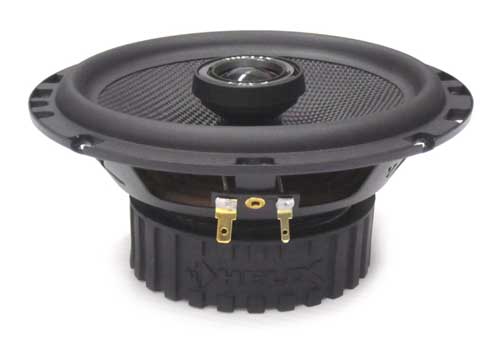

E5X.2 13cmモデル/E6X.2 16cmモデルはツィーターの角度変更が可能
更に、ツィーターが回転するので向きを調整できます
弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
