AUDIOTEC FISCHER GmbH

HELIX F-Series
NEW HELIX Fシリーズスピーカーは上位モデルEシリーズのコンセプトを継承し
さらなる高音質を追求して新開発されたスピーカーです。
F4X
10cmコアキシャル
F6X
16cmコアキシャル
USG-6
16cmグリル
16cm用グリル
F42C
10cmセパレート
F62C
16cmセパレート


HELIXの新エントリーモデル Fシリーズスピーカー

HELIXベーシックグレードのFシリーズは10cm2way/16cm2wayセパレートセット、
10cm/16cmコアキシャルの4モデルをラインナップしました。

2wayセパレートモデルF42C/F62Cのツィーターは20mmシルクドームの振動板と
ネオジウムマグネットによる高品位な高域を再生します。
コアキシャルのツィーター部は13mmマイラードーム振動板と
ネオジウムマグネットによる高品位な高域を再生します。
ミッドバスには新開発のPPファイバーコーン、また強力フェライトマグネットの
磁気回路を採用し、ナチュラルな中低域を再生します。
インピーダンスを3Ωとし、内蔵アンプでも楽にドライブできる仕様としました。

F42C/F62C パッシブネットワークは高級パーツを使用した音質優先設計、
クロスオーバー周波数は5.0kHzでスロープはHP/LP共に12dB/oct(F62C)、
HPに12dB/oct、LPに6dB/oct(F42C)を採用しています。
筐体をハイパス、ローパスをセパレート化し、バイアンプ接続を可能にしました。
F6Xはツィーター部にハイパスフィルターを採用しています。

F62C/F6Xのミッドバスは、内径142mmのインナーバッフルに適合しているので
市販のインナーバッフルが使用でき簡単に取付がおこなえます。

USG-6 は、F62C/F6Xに適合する別売りの16cm用グリルです。
その他に、P62C/P6B、E62C.2/E62C、B62C.2/B62C にも流用が可能です。

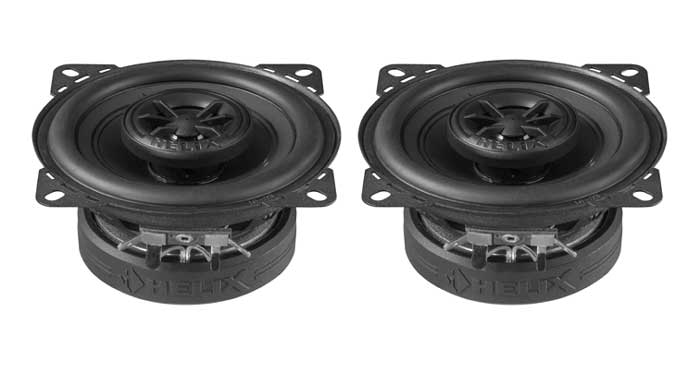

F4X 10cm 2WAY同軸ユニット    希望小売価格 \13,200(税抜価格\12,000)

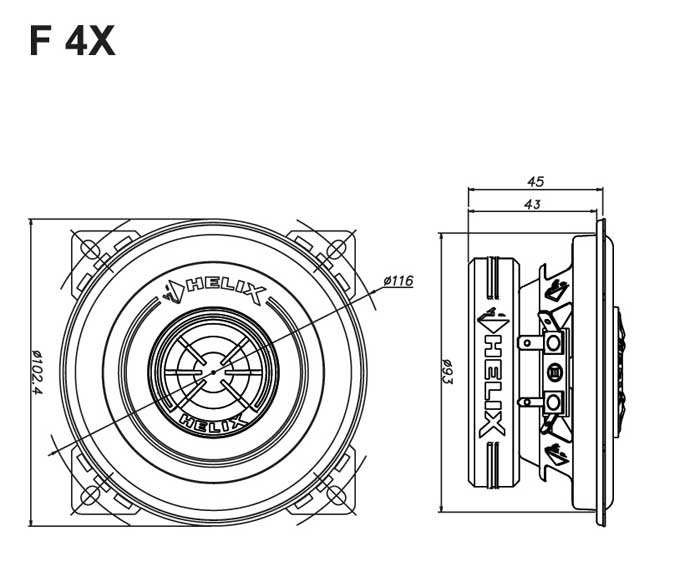

F4X 寸法図
(画像をクリックすると拡大します)

F4X 主な仕様
ツィーター
13mmドーム
ミッドバス
10cmPPファイバーコーン
周波数特性
100Hz〜22KHz
能率
89dB
インピーダンス

最大入力
80W
最低共振周波数
90Hz
バッフル開口寸法
93mm
フレーム外径寸法
103mm
埋込寸法
43mm
ツィーター突出寸法
1.0mm(エッジ部より)
その他
グリル無し

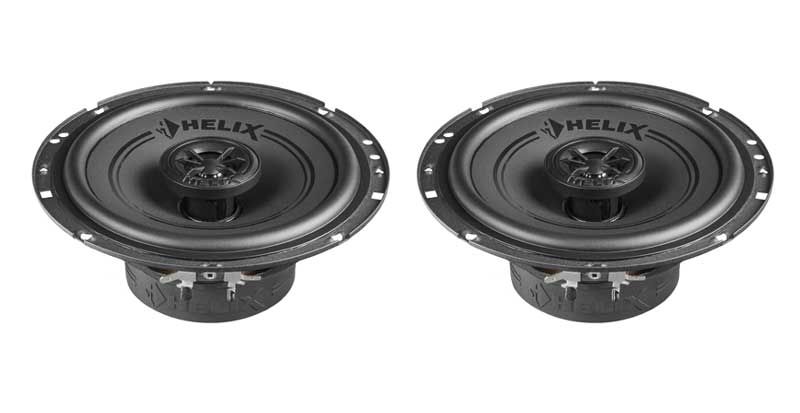

F6X 16cm 2WAY同軸ユニット    希望小売価格 \15,400(税抜価格\14,000)
市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。

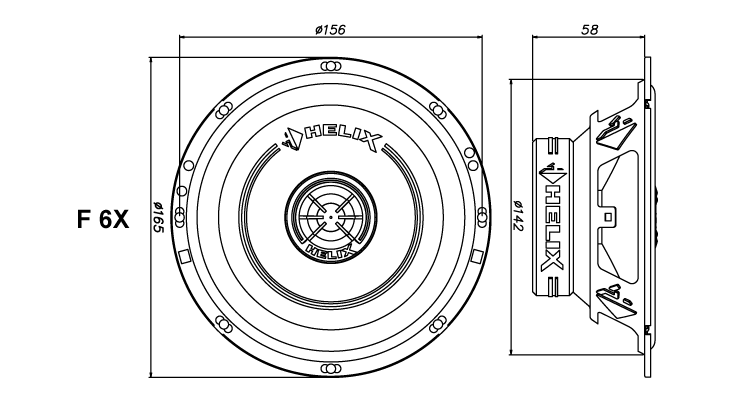

F6X 寸法図
(画像をクリックすると拡大します)

F6X 主な仕様
ツィーター
13mmドーム
ミッドバス
16cmPPファイバーコーン
周波数特性
60Hz〜22KHz
能率
91dB
インピーダンス

最大入力
120W
最低共振周波数
60Hz
バッフル開口寸法
142mm
フレーム外径寸法
165mm
埋込寸法
58mm
ツィーター突出寸法
1.0mm(エッジ部より)
その他
グリル無し


F42C 10cm 2WAYセパレートセット    希望小売価格 \26,400(税抜価格\24,000)

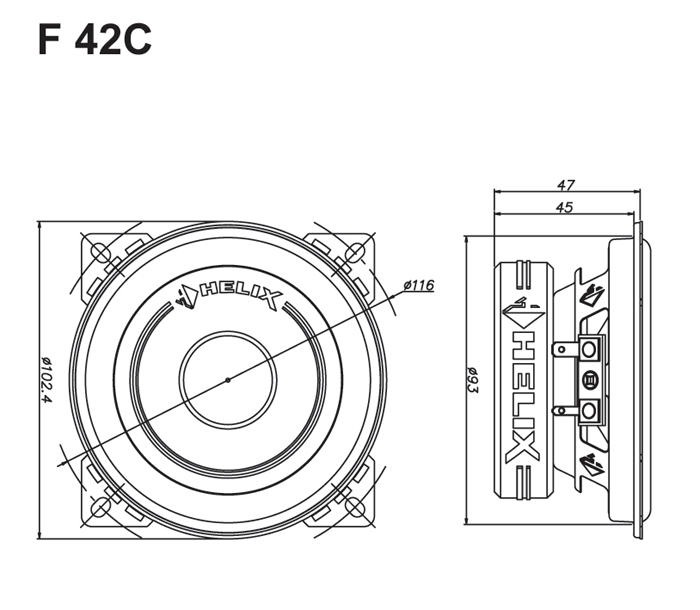

F42C 寸法図
クリックすると拡大します
(画像をクリックすると拡大します)
ツィーター、パッシブ、の大きさはF62C参照してください。

F42C 主な仕様
ツィーター
20mmシルクドーム
ミッドバス
10cmPPファイバーコーン
周波数特性
100Hz〜22KHz
能率
89dB
クロスオーバー周波数
5.0KHz
ハイパススロープ
12dB/oct
ローパススロープ
6dB/oct
インピーダンス
3Ω(ミッドレンジ)/4Ω(ツィーター)
最大入力
80W
最低共振周波数
100Hz
バッフル開口寸法
45mm/ツィーター

93mm/ミッドバス
フレーム外径寸法
52.6mm/ツィーター

102.4mm/ミッドバス
埋込寸法
17.3mm/ツィーター

45mm/ミッドバス
パッシブネットワーク外形寸法
ハイパス W51.5×H20.5×D27.5(mm)

ローパス W57.0×H23.5×D27.5(mm)
その他
グリル無し

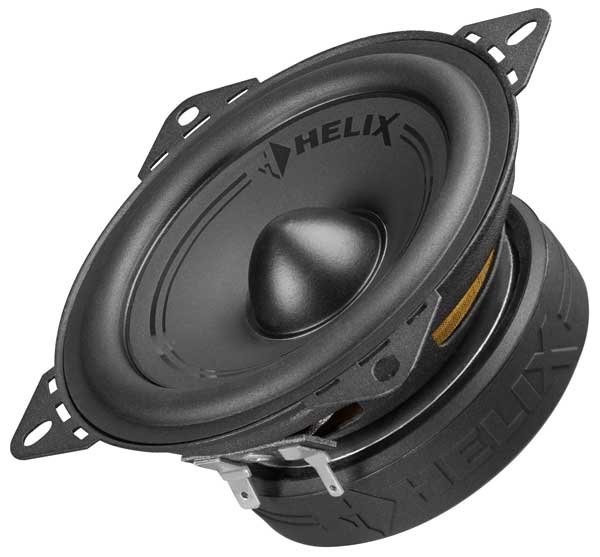

ミッドバスには新開発のHELIXロゴ入りPP振動板を採用、エッジはラバー仕様。

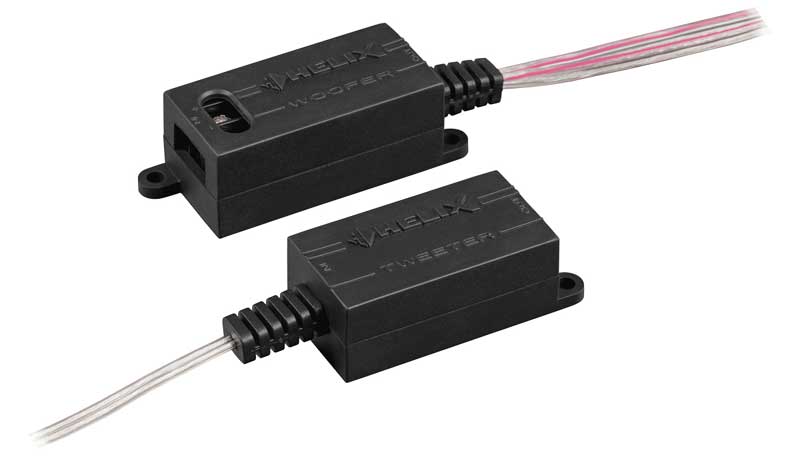

パッシブネットワークのクロスオーバー周波数は5.0KHz、HP:12dB/oct、LP:6dB/octの仕様、
自然なつながりを実現しています。入力端子にはネジ止め端子を採用しています。
ハイパス、ローパスをセパレート化し、バイアンプ接続を可能にしています。
外形寸法、ハイパスW51×H20.5×D51.5(mm)、ローパス W57×H23.5×D57.0(mm)
小型で取付性に優れてます。



F62C 16cm 2WAYセパレートセット    希望小売価格 \27,500(税抜価格\25,000)
市販の内径142mmのインナーバッフルに適合しているので簡単に取付がおこなえます。

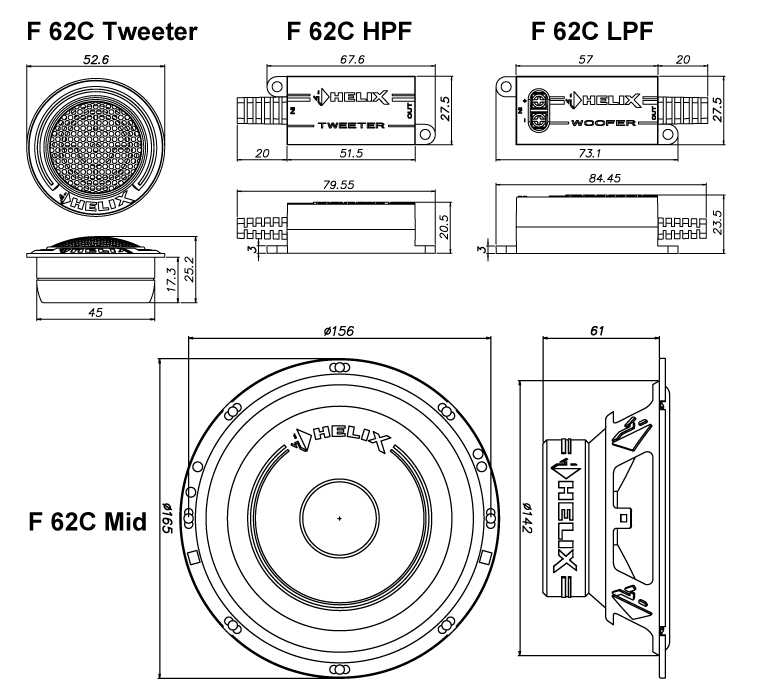

F62C 寸法図
(画像をクリックすると拡大します)

F62C 主な仕様
ツィーター
20mmシルクドーム
ミッドバス
16cmPPファイバーコーン
周波数特性
55Hz〜22KHz
能率
91dB
クロスオーバー周波数
5.0KHz
ハイパススロープ
12dB/oct
ローパススロープ
12dB/oct
インピーダンス
3Ω(ミッドレンジ)/4Ω(ツィーター)
最大入力
120W
最低共振周波数
55Hz
バッフル開口寸法
45mm/ツィーター

142mm/ミッドバス
フレーム外径寸法
52.6mm/ツィーター

165mm/ミッドバス
埋込寸法
17.3mm/ツィーター

61mm/ミッドバス
パッシブネットワーク外形寸法
ハイパス W51.5×H20.5×D27.5(mm)

ローパス W57.0×H23.5×D27.5(mm)
その他
グリル無し

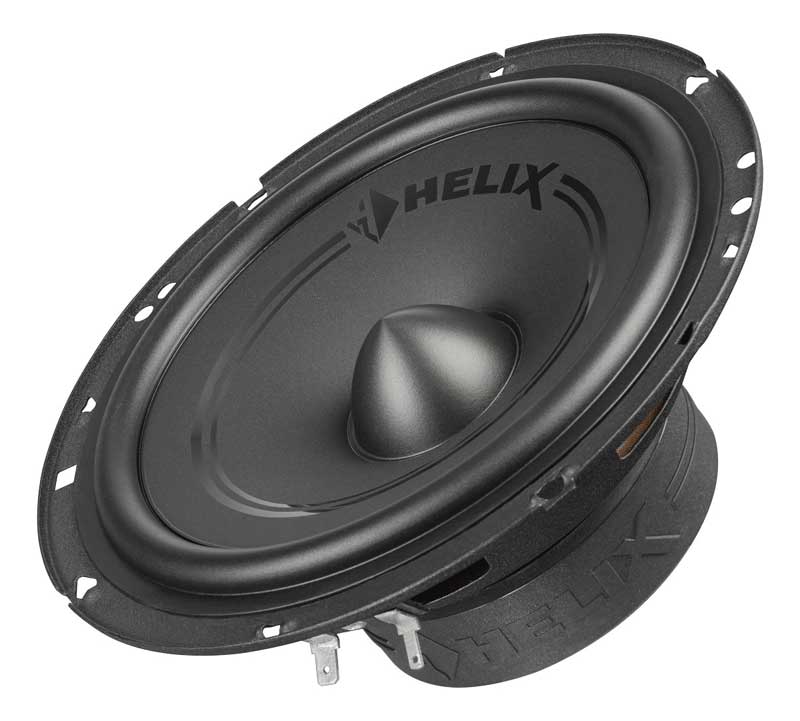

ミッドバスには新開発のHELIXロゴ入りPP振動板を採用、エッジはラバー仕様。

パッシブネットワークのクロスオーバー周波数は5.0KHz、HP:12dB/oct、LP:12dB/octの仕様、
自然なつながりを実現しています。入力端子にはネジ止め端子を採用しています。
ハイパス、ローパスをセパレート化し、バイアンプ接続を可能にしています。
外形寸法、ハイパスW51×H20.5×D51.5(mm)、ローパス W57×H23.5×D57.0(mm)
小型で取付性に優れてます。


USG-6 16cm 用グリル    希望小売価格 \5,500(税抜価格\5,000)

USG-6 は、F62C/F6Xに適合する別売りの16cm用グリルです。
その他に、P62C/P6B、E62C.2/E62C、B62C.2/B62C にも流用が可能です。

USG-6 寸法図
(画像をクリックすると拡大します)
