AUDIOTEC FISCHER GmbH
HELIX PURE-Series
NEW HELIX PUREシリーズスピーカーは、上位モデルRシリーズとベーシックモデルのFシリーズの導入。
さらなる高音質を追求して新開発されたスピーカーです。
PR-K165.2
16cm 2WAYセパレートセット |
PR-ATP25
25mmアルミケース |
PF-K165.2
16cm 2WAYセパレートセット |
USG-6
PF-K165.2用グリル |
HELIXのベーシックグレード：PURE Rシリーズスピーカー
ツィーターは25mm特殊コーティングシルクドーム振動板、
強力ネオジウムマグネットを採用。細部まで正確かつ自然な高域再生を実現します。
また、高品位アルミ製据置マウントPR-ATP25に対応します。
ミッドレンジは新開発のマイカペーパー複合コーン採用しました。
また高効率フェライトマグネットと25mm径ボイスコイルによる磁気回路を採用し、
優れたバランスの中低域再生を実現しています。
さらにボイスコイルの冷却と背圧の拡散を考慮した新設計のアルミダイキャストフレームを採用。
新デザインのグリルが付属しています。
パッシブネットワークは、高品位パーツを使用したスロープ12dB/octの設計です。
ツィーターレベルは 0dB/-3dB/-6dBの3段階から調整可能です。
またツィーター用ハイパスとミッド用ローパスを分離できますので、
バイアンプ接続にも対応しています。

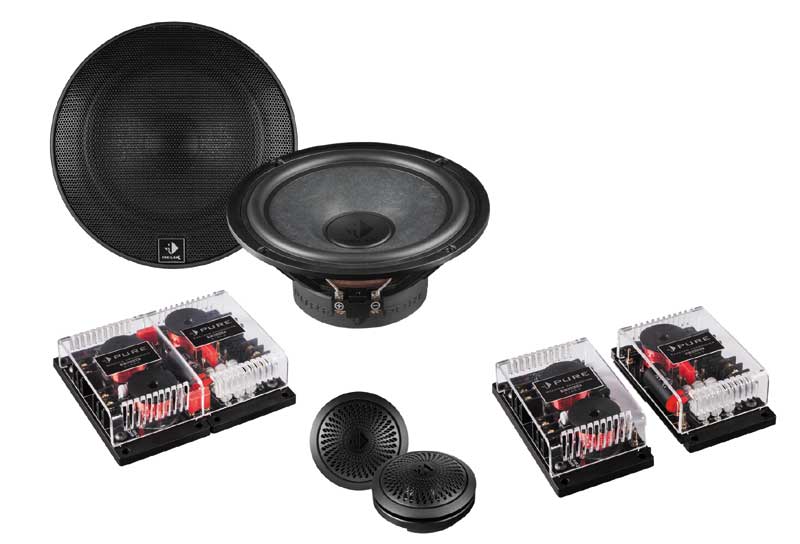

PR-K165.2 16cm 2WAYセパレートセット 希望小売価格 \88,000（税抜価格\80,000）
PR-K165.2 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
165mmマイカペーパー複合コーン |
| 周波数特性 |
40Hz〜25KHz |
| 能率 |
88dB |
| クロスオーバー周波数 |
4.5KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
12dB/oct |
| インピーダンス |
4Ωツィーター 4Ωミッドレンジ |
| 最大入力 |
200W |
| 最低共振周波数 |
57Hz |
| ツィーターアッテネーター |
0dB/-3dB/-6dB |
| バッフル開口寸法 |
42.8mm/ツィーター |
| 141mm/ミッドバス |
|
| フレーム外径寸法 |
50.5mm/ツィーター |
| 166mm/ミッドバス |
|
| 埋込寸法 |
15mm/ツィーター |
| 66.5mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W212×H31.2×D107(mm) |
| 付属品 |
ツィーター用グリル2種類付属 ウーファー用グリル付属 |

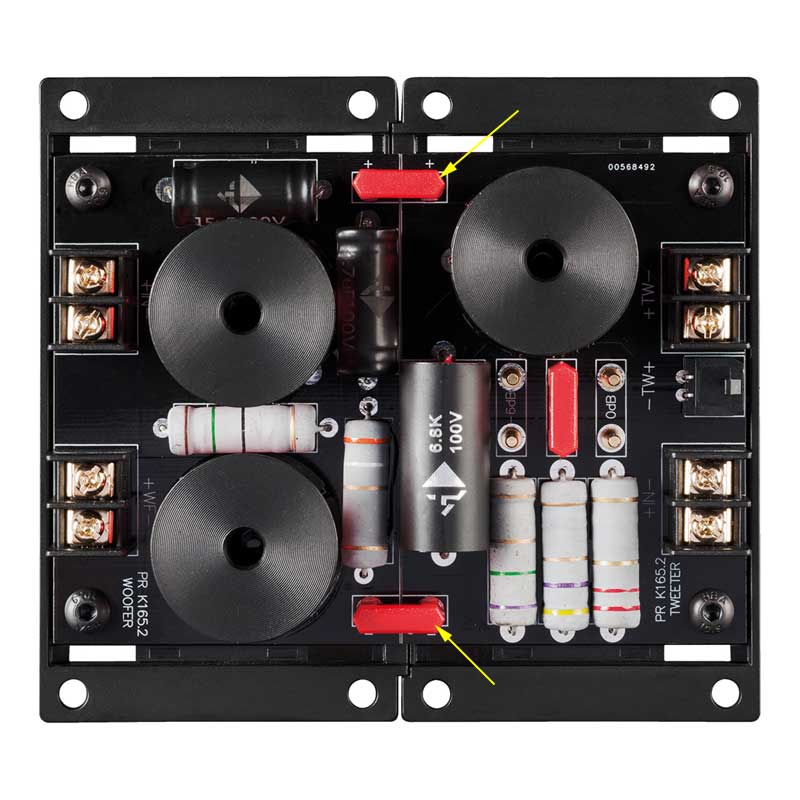

PR-K165.2 付属パッシブネットワーク
パッシブネットワークは、高品位パーツを使用したスロープ12dB/octの設計です。
ツィーターのアッテネーションは0/-3dB/-6dBの3段階から調整可能です。
黄色矢印のジャンパーを外せばハイパス/ローパスを分離できるので、
バイアンプ接続する事も可能です。

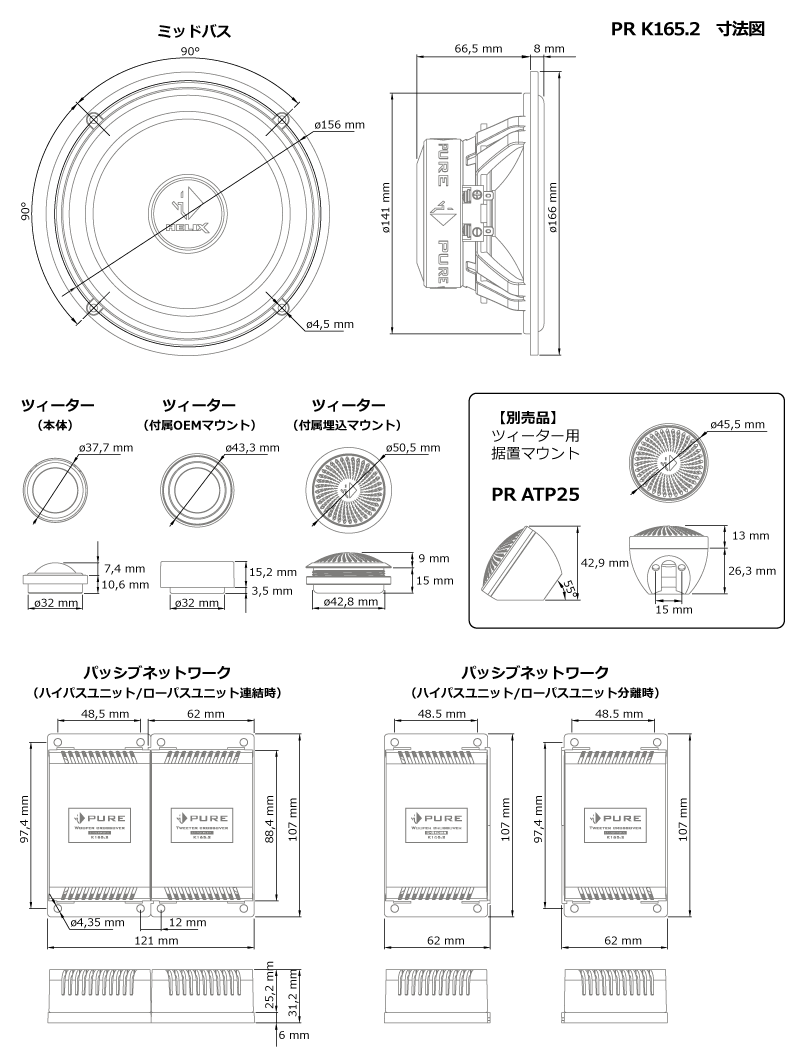

PR-K165.2 寸法図
画像をクリックすると拡大します

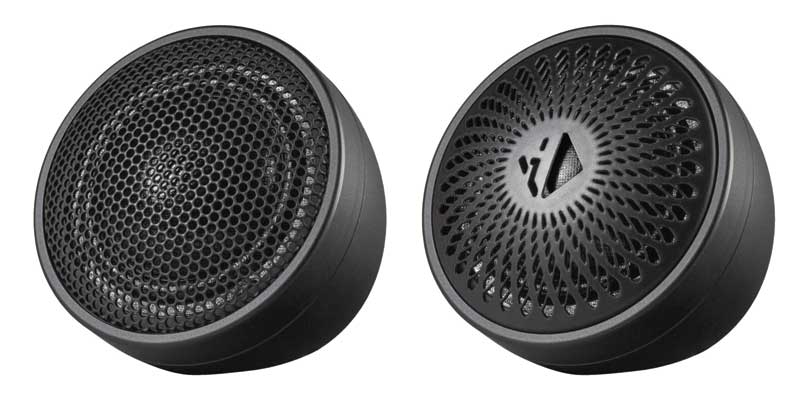

PR-ATP25 25mm アルミケース 希望小売価格 \13,200（税抜価格\12,000）
PR-K165.2 用 高品位アルミ製据置マウント
（写真のグリル、ツィーターはPR-K165.2の物です）
HELIXのベーシックグレード：PURE Fシリーズスピーカー
ツィーターは20mm特殊コーティングシルクドーム振動板、
強力ネオジウムマグネットを採用。正確かつ自然な高域再生を実現します。
3種のマウント（OEMマウント/埋込マウント/据置マウント）が付属し、取付性に優れています。
ミッドレンジはカーボンファイバーを混合したポリプロピレンコーンを採用。
また高効率フェライトマグネットとインピーダンス3Ω仕様ボイスコイルによる磁気回路を採用し、
優れたバランスの中低域再生を実現しています。
さらに背圧の拡散を考慮したフレームを採用し、別売グリル USG-6 が使用可能です。
パッシブネットワークは、高品位パーツを使用したスロープ12dB/octの設計です。
ツィーターレベルは -3dB/0dBの2段階から調整可能。
またツィーター用ハイパスとミッド用ローパスは別体ですので、
バイアンプ接続にも対応しています。
PF-K165.2 16cm 2WAYセパレートセット 希望小売価格 \38,500（税抜価格\35,000）
PF-K165.2 主な仕様
| ツィーター |
20mmシルクドーム |
| ミッドバス |
165mmポリプロピレンコーン |
| 周波数特性 |
55Hz〜22KHz |
| 能率 |
88.5dB |
| クロスオーバー周波数 |
4.8KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
12dB/oct |
| インピーダンス |
4Ωツィーター 3Ωミッドレンジ |
| 最大入力 |
120W |
| 最低共振周波数 |
60Hz |
| ツィーターアッテネーター |
-3.0dB/0dB |
| バッフル開口寸法 |
36mm/ツィーター |
| 142mm/ミッドバス |
|
| フレーム外径寸法 |
42mm/ツィーター |
| 165mm/ミッドバス |
|
| 埋込寸法 |
11mm/ツィーター |
| 61mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W35.1×H24×D75.5(mm) |
| 付属品 |
ツィーター用埋込/据置マウント |
| グリル |
別売 USG-6 |

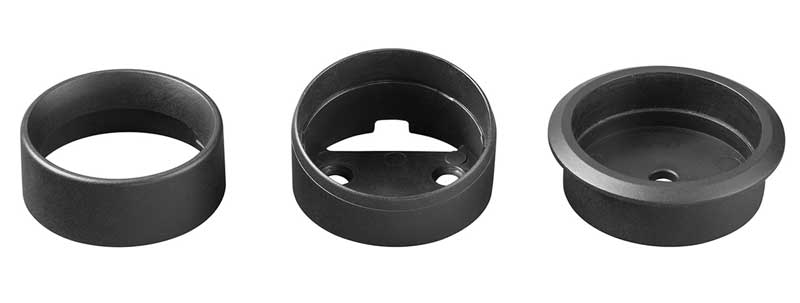

PF-K165.2 付属ツィーター用埋込/据置マウント
3種のマウント（OEMマウント/据置マウント/埋込マウント）

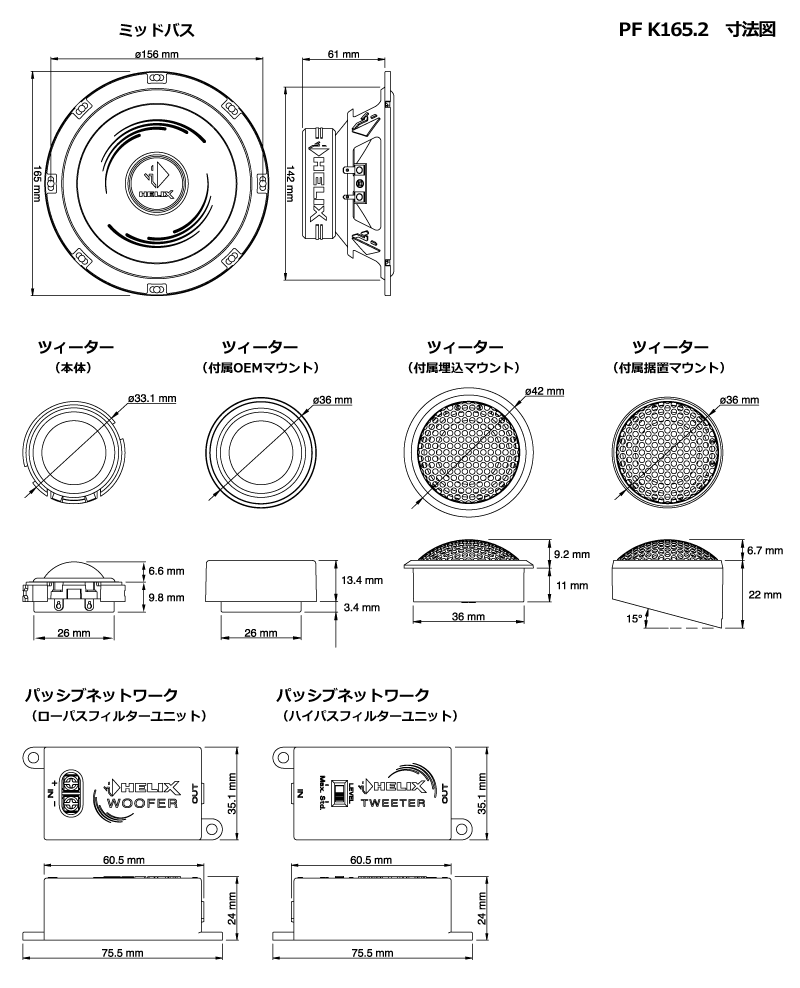

PF-K165.2 寸法図
画像をクリックすると拡大します

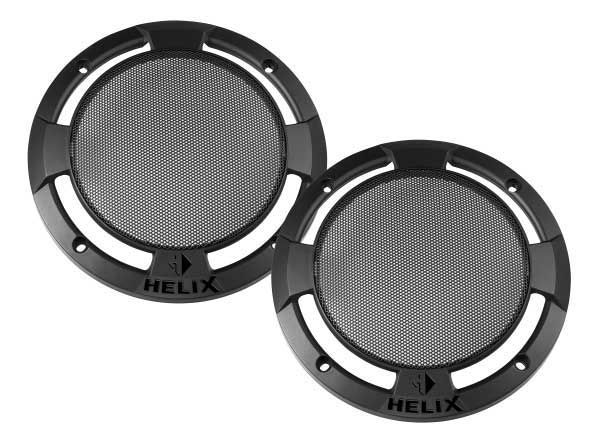

USG-6 16cm 用グリル 希望小売価格 \5,500（税抜価格\5,000）

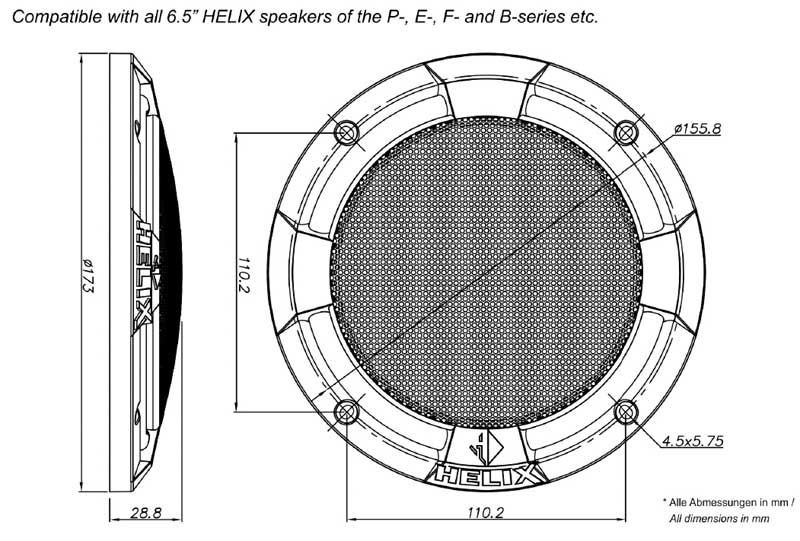

USG-6 寸法図
画像をクリックすると拡大します
弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
