AUDIOTEC FISCHER GmbH
S-Series Loudspeakers
HELIX S-Series
NEW HELIX Sシリーズスピーカーは上位モデルPrecisionシリーズのコンセプトを継承し
さらなる高音質を追求して新開発されたスピーカーです。
S42C
10cmセパレート |
S62C
16cmセパレート |
USG-6
S62C/S6B/S6X用グリル |
S1T
25mm ツィーター |
S3M
75mmミッドレンジ |
S4B
10cmミッドバス |
S6B
16cmミッドバス |
S4X
10cmコアキシャル |
S6X
16cmコアキシャル |
HELIXのスタンダードモデル Sシリーズセパレートセット
HELIXスタンダードグレードのSシリーズ2wayセパレートセット。
ツィーターは25mmシルクドームの振動板とネオジウムマグネットによる高品位な高域を再生します。
ミッドバスには新開発のグラスファイバーコーン、また強力フェライトマグネットの磁気回路を採用し、
ナチュラルな中低域を再生します。
パッシブネットワークは高級パーツを使用した音質優先設計で、各モデル毎に専用設計された
こだわりの仕様です。ツィーターのアッテネーションは+3/0/-3dBの3段階から設定可能です。
S62C/S6Bは、16cmモデルは市販の内径142mmのインナーバッフルに
適合しているので簡単に取付がおこなえます。
各ユニットは単品商品としてラインナップされました。
S1T 25mmソフトドームツィーター、S4B 10cmミッド、S6B 16cmミッド。
パッシブネットワークの不要な、アンプ内蔵DSPなどで
マルチチャンネル駆動する場合にご使用ください。
今回、Sシリーズの3WAY化を実現する、S3Mが追加になりました。
S42C 10cm 2WAYセパレートセット 希望小売価格 47,300円（税抜価格 43,000円）
S42C 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
10cmグラスファイバーコーン |
| 周波数特性 |
75Hz〜25KHz |
| 能率 |
89dB |
| クロスオーバー周波数 |
4.8KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
12dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
75Hz |
| ツィーターアッテネーター |
-2.0/0/+2.0dB |
| バッフル開口寸法 |
45mm/ツィーター |
| 92.3mm/ミッドバス |
|
| フレーム外径寸法 |
51mm/ツィーター |
| 102mm/ミッドバス |
|
| 埋込寸法 |
14mm/ツィーター |
| 46.5mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W88×H28×D68(mm) |
| その他 |
グリル付属 |

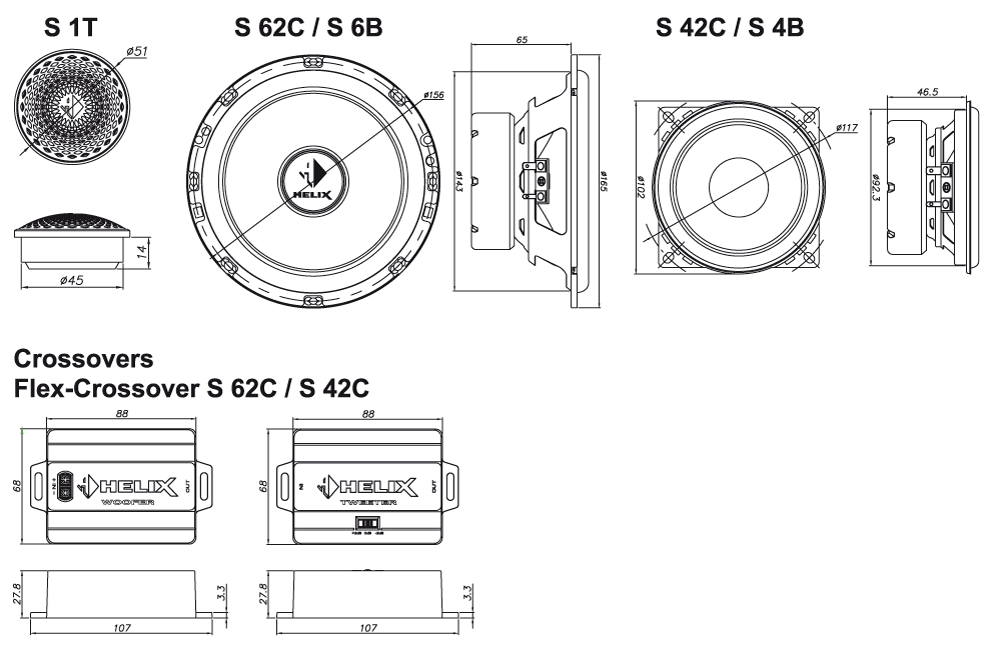

Sシリーズセパレート 寸法図
画像をクリックすると拡大します
S62C 16cm 2WAYセパレートセット 希望小売価格 53,900円（税抜価格 49,000円）
S62C 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
16cmグラスファイバーコーン |
| 周波数特性 |
60Hz〜25KHz |
| 能率 |
90dB |
| クロスオーバー周波数 |
3.8KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
180W |
| 最低共振周波数 |
60Hz |
| ツィーターアッテネーター |
-2.0/0/+2.0dB |
| バッフル開口寸法 |
45mm/ツィーター |
| 143mm/ミッドバス |
|
| フレーム外径寸法 |
51mm/ツィーター |
| 165mm/ミッドバス |
|
| 埋込寸法 |
14mm/ツィーター |
| 65mm/ミッドバス |
|
| パッシブネットワーク |
外形寸法 W88×H28×D68(mm) |
| グリル |
別売 USG-6 |
Sシリーズセパレート 寸法図
画像をクリックすると拡大します
USG-6 16cm 用グリル 希望小売価格 5,500円（税抜価格 5,000円）
USG-6 寸法図
画像をクリックすると拡大します

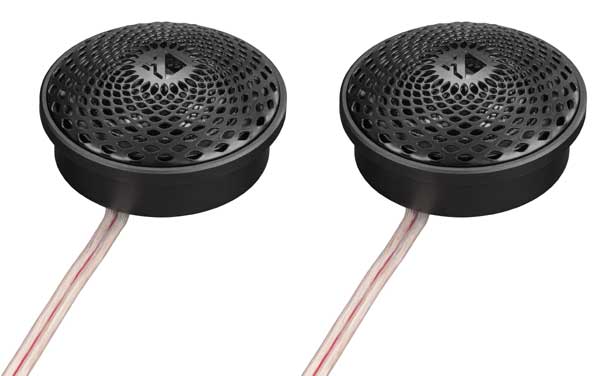

S1T 25mm ツィーター 希望小売価格 20,900円（税抜価格 19,000円）
S1T 主な仕様
| ユニット |
25mmシルクドーム |
| 周波数特性 |
2.5KHz〜25KHz |
| 能率 |
91dB |
| クロスオーバー周波数 |
4.0KHz以上 6dB/oct |
| 3.0KHz以上 12dB/oct |
|
| 2.5KHz以上 24dB/oct |
|
| インピーダンス |
4Ω |
| 最大入力 |
200W |
| 最低共振周波数 |
1.6KHz |
| バッフル開口寸法 |
45mm |
| フレーム外径寸法 |
51mm |
| 埋込寸法 |
14mm |
| その他 |
グリル付属 |

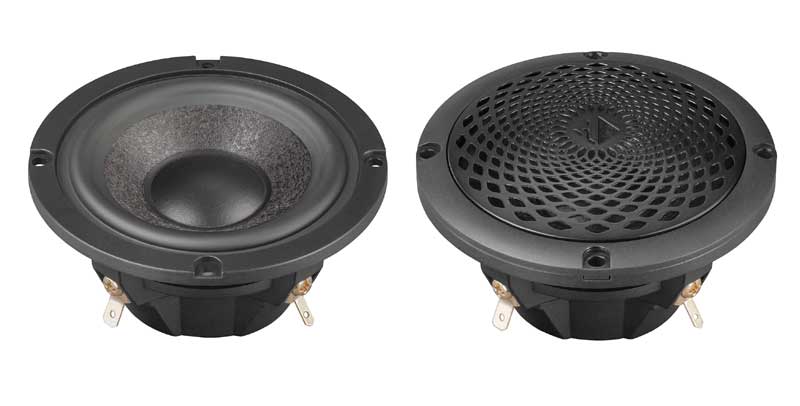

S3M 75mm ミッドレンジ 希望小売価格 26,400円（税抜価格 24,000円）
S3M 主な仕様
| ユニット |
75mmグラスファイバーコーン |
| 周波数特性 |
400Hz〜6.0KHz |
| 能率 |
86dB |
| インピーダンス |
4Ω |
| 最大入力 |
150W |
| 最低共振周波数 |
130Hz |
| 推奨エンクロージャー容積 |
0.6リッター（クロスオーバー周波数400Hz/24dB） |
| バッフル開口寸法 |
73mm |
| フレーム外径寸法 |
90mm |
| 埋込寸法 |
37mm |
| その他 |
グリル付属 |

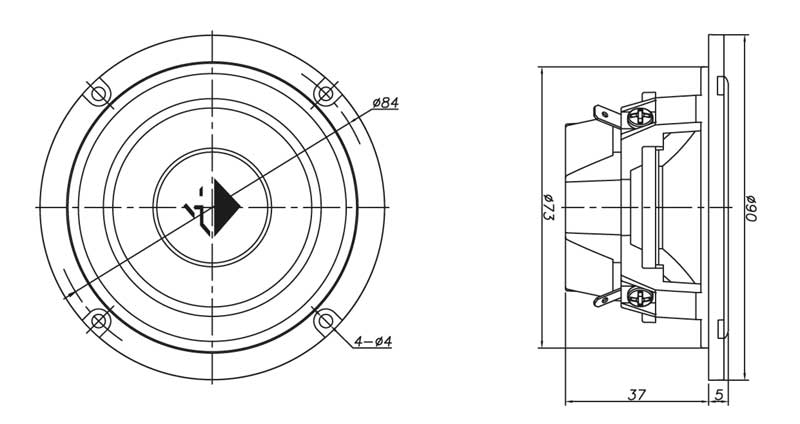

S3M 寸法図
画像をクリックすると拡大します

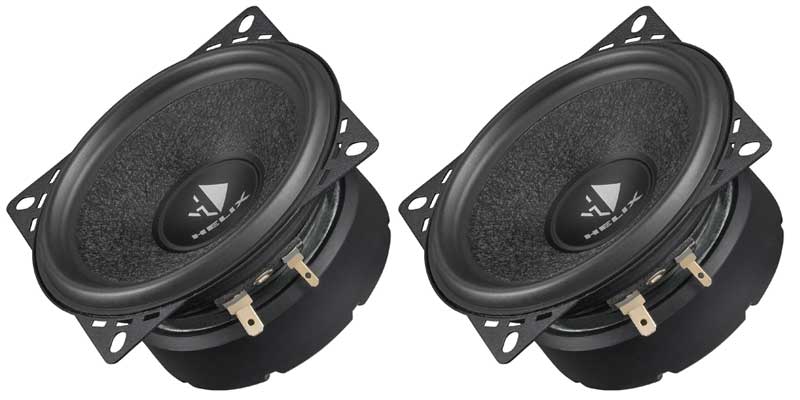

S4B 10cm ミッドバス 希望小売価格 24,200円（税抜価格 22,000円）
S4B 主な仕様
| ユニット |
10cmグラスファイバーコーン |
| 周波数特性 |
75Hz〜6.0KHz |
| 能率 |
89dB |
| インピーダンス |
4Ω |
| 最大入力 |
140W |
| 最低共振周波数 |
120Hz |
| 推奨エンクロージャー容積 |
3リッター（100Hz/-3dB） |
| バッフル開口寸法 |
92.3mm |
| フレーム外径寸法 |
102mm |
| 埋込寸法 |
46.5mm |
| その他 |
グリル設定無し |

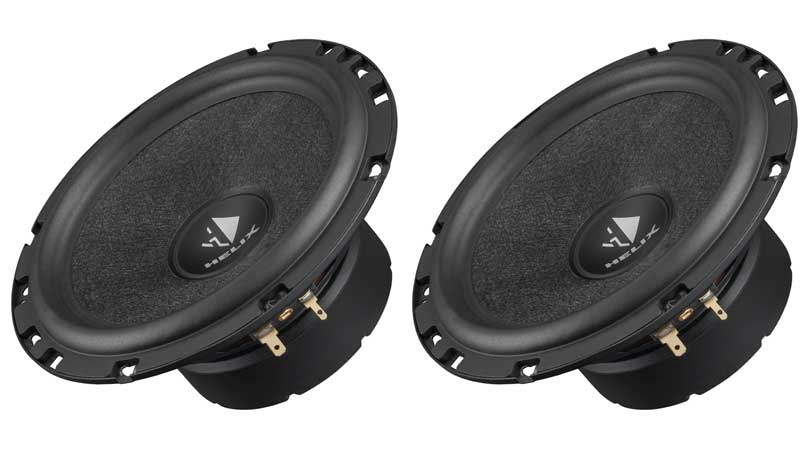

S6B 16cm ミッドバス 希望小売価格 28,600円（税抜価格 26,000円）
S6B 主な仕様
| ユニット |
16cmグラスファイバーコーン |
| 周波数特性 |
45Hz〜4.0KHz |
| 能率 |
91dB |
| インピーダンス |
4Ω |
| 最大入力 |
200W |
| 最低共振周波数 |
67Hz |
| 推奨エンクロージャー容積 |
9リッター（75Hz/-3dB） |
| バッフル開口寸法 |
143mm |
| フレーム外径寸法 |
156mm |
| 埋込寸法 |
65mm |
| グリル |
別売 USG-6 |
USG-6 16cm 用グリル 希望小売価格 5,500円（税抜価格 5,000円）
USG-6 寸法図
画像をクリックすると拡大します
HELIXのスタンダードモデル Sシリーズ同軸2Wayモデル
HELIXスタンダードグレードのSシリーズ同軸2wayモデル。
ツィーター部はシルクドームの振動板とネオジウムマグネットによる高品位な高域を再生します。
ミッドバス部には新開発のグラスファイバーコーン、強力フェライトマグネットの磁気回路を採用し、
ナチュラルな中低域を再生します。
2wayパッシブネットワークは高級パーツを使用した音質優先設計で、
各モデル毎に専用設計されたこだわりの仕様です。
S4XのスロープはHP/LP共に6dB/oct、S6XのスロープはHP 12dB/oct、LP6dB/octの設計です。

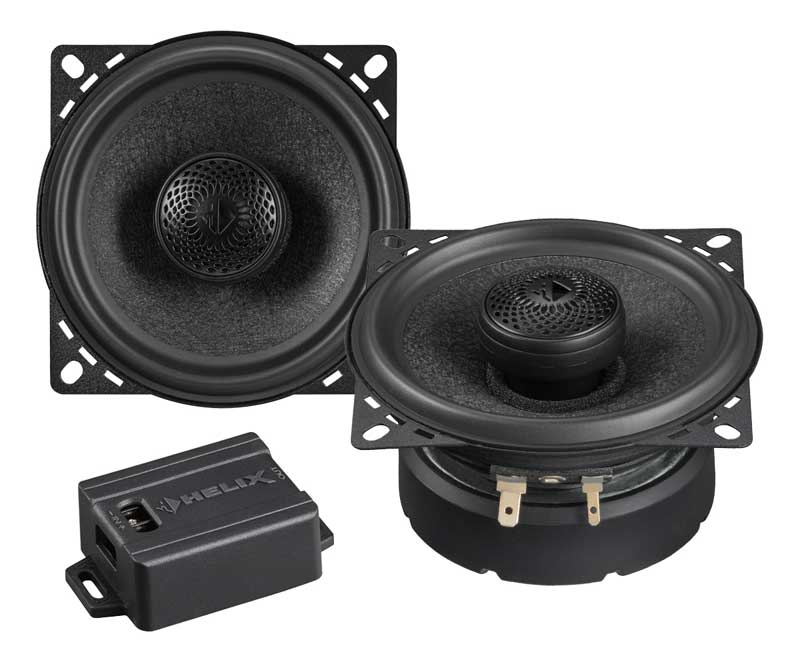

S4X 10cm 2WAY同軸ユニット 希望小売価格 27,500円（税抜価格 25,000円）
S4X 主な仕様
| ツィーター |
19mmシルクドーム |
| ミッドバス |
10cmグラスファイバーコーン |
| 周波数特性 |
80Hz〜25KHz |
| 能率 |
89dB |
| クロスオーバー周波数 |
6.0KHz |
| ハイパススロープ |
6dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
120W |
| 最低共振周波数 |
80Hz |
| バッフル開口寸法 |
92.3mm |
| フレーム外径寸法 |
102mm |
| 埋込寸法 |
46.5mm |
| ツィーター突出寸法 |
エッジ部より8mm |
| パッシブネットワーク |
外形寸法 W58×H24×D49(mm) |
| その他 |
グリル設定無し |

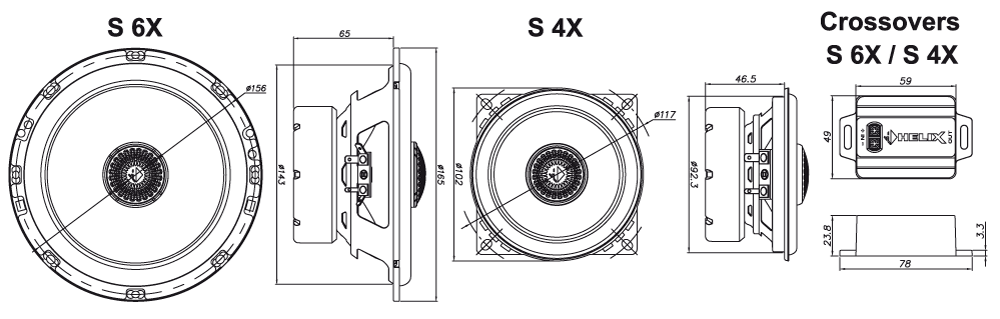

Sシリーズ同軸 寸法図
画像をクリックすると拡大します
S6X 16cm 2WAY同軸ユニット 希望小売価格 33,000円（税抜価格 30,000円）
S6X 主な仕様
| ツィーター |
25mmシルクドーム |
| ミッドバス |
16cmグラスファイバーコーン |
| 周波数特性 |
50Hz〜25KHz |
| 能率 |
90dB |
| クロスオーバー周波数 |
5.0KHz |
| ハイパススロープ |
12dB/oct |
| ローパススロープ |
6dB/oct |
| インピーダンス |
4Ω |
| 最大入力 |
160W |
| 最低共振周波数 |
50Hz |
| バッフル開口寸法 |
143mm |
| フレーム外径寸法 |
165mm |
| 埋込寸法 |
65mm |
| ツィーター突出寸法 |
エッジ部より12mm |
| パッシブネットワーク |
外形寸法 W58×H24×D49(mm) |
| その他 |
別売 USG-6 |
Sシリーズ同軸 寸法図
画像をクリックすると拡大します
USG-6 16cm 用グリル 希望小売価格 5,500円（税抜価格 5,000円）
USG-6 寸法図
画像をクリックすると拡大します
