高音質と小型化を優先したHB シリーズDSPアンプ
HB 46 ll 4A
ミュージックプレイヤー内蔵 6chDSP 4chパワーアンプ |
HB 410 ll 8A
ミュージックプレイヤー内蔵 10chDSP 8chパワーアンプ |
HB DSP R-ll
リモートコントローラー |
HB 46 ll 4A ミュージックプレイヤー内蔵 6chDSP 4chパワーアンプ 希望小売価格 55,000円（税抜価格 50,000円）
HB 46 ll 4A はミュージックプレイヤーを内蔵した、
新設計の6ch DSP、4ch AB級パワーアンプです。
ワンチップディバイスにAK7735EQを採用、
これは192kHz 4 ch ADC + 4 ch DAC + 4 ch SRC 内蔵 デュアル DSPです。
高速クロックで動作させ超高速処理を実現しました。
ミュージックプレイヤーはPCMステレオ音源が再生可能で、
ファイル形式は、MP2.3.4、WMA、APE、FLAC、AAC、M4A、WAV、AIF、AIFCと
広範囲に対応しています。※DSDは非対応
入力はハイレベル4ch、外部入力 RCA 2ch、
OTGデジタル入力(USB-C)、Bluetooth入力(5.1 streaming)、
ミュージックプレイヤー再生と充実しています。
別売りの HB DSP R-ll コントローラーで、楽曲の再生、停止、曲送りなどを行うことが可能。
メインボリューム、サブウーファーボリューム、入力の切換、メモリーの切換が出来ます。
調整は、パソコン、または、スマートフォンで行います。
スマートフォンを併用すれば、HB DSP R-ll コントローラー同様、
音量調整、ソース切換など行えます。
動作可能な電源電圧は10V〜16.0Vと広範囲を実現、アイドリングストップ車の音切れを
未然に防ぐことができます。（H/Uなど信号源側の音切れを除く）

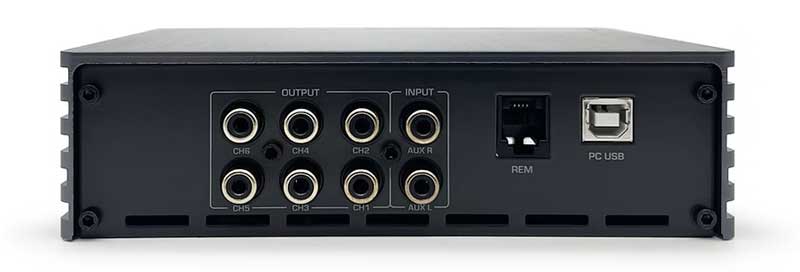

サイドパネルRCA側
6ch RCA出力、2ch RCA外部入力、リモコン端子、PC調整用USB端子

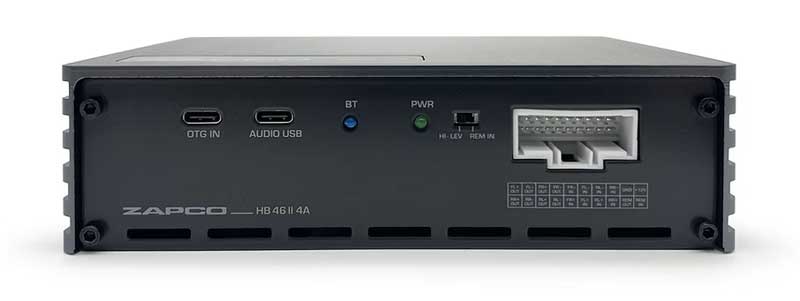

サイドパネルスピーカー側
OTGデジタル入力(USB-C)、楽曲ファイル入力(USB-C)、
オートリモートON/OFFスイッチ、スピーカー入出力20ピンコネクター
HB 46 ll 4A 主な仕様
| プレイヤーファイルフォーマット |
MP2.3.4、WMA、APE、FLAC、AAC、M4A、WAV、AIF、AIFC |
| 出力電力 |
70W×4ch 4Ωステレオ |
| ダンピングファクター |
100以上 |
| RCA外部入力 |
2ch入力 |
| ハイレベル入力 |
4ch スピーカー入力 |
| オートパワーオン機能 （注） |
対応（ハイレベル入力時） 適合H/Uの判定方法 （ON/OFF スイッチサイドパネルに装備） |
| 入力感度 |
RCA入力：1V〜4V 、ハイレベル入力：4V〜16V |
| 入力インピーダンス |
RCA入力：10KΩ、ハイレベル入力：100Ω |
| デジタル入力 |
OTG(USB-C) |
| Bluetooth入力 |
5.1 streaming |
| RCA出力端子、出力電圧 |
6ch LINE OUT、出力電圧3V |
| リモート端子 |
リモートイン1系統、リモートアウト1系統（20ピン電源スピーカー接続ケーブル内） |
| 周波数特性(+0/-1dB) |
10〜40KHz |
| 高調波歪率 |
0.04% |
| DSP |
32bit オーディオシグナルプロセッサー AK7735EQ |
| 動作サンプルレート |
48KHz / 24bit |
| A/Dコンバーター |
高音質 32bit
Asahi Kasei 社製 AK7735EQ |
| D/Aコンバーター |
高音質 32bit
Asahi Kasei 社製 AK7735EQ |
| SN比 |
100dB以上 |
| 出力レベル |
0dB〜-60dB |
| 各部レベル調整ステップ |
1dB / ステップ |
| タイムアライメントステップ |
0.021mS/ ステップ |
| 動作電源電圧 |
10.V〜16.0V |
| アイドリング電流 |
0.4A以下 |
| リモート出力電流 |
500mA（最大） |
| ヒューズ |
ATO 15A×1（コネクターケーブル線間） |
| 外形サイズＷ×Ｈ×Ｄ |
160×45.5×126(mm) |
| 重量 |
0.8 Kg |
| 付属品 |
USBケーブル1.8m、20ピン電源スピーカー接続ケーブル |

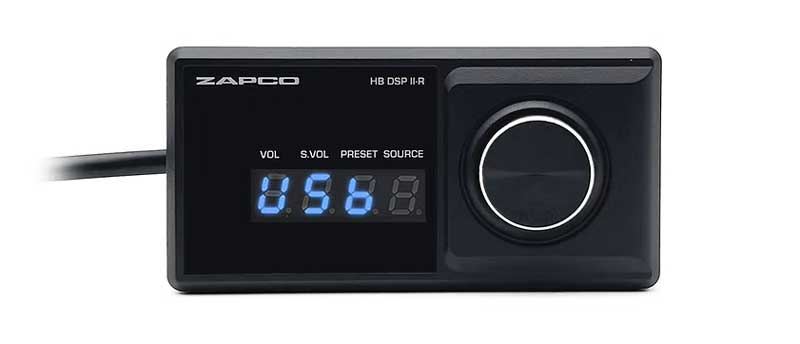

HB DSP R-ll リモートコントローラー 希望小売価格 8,800円（税抜価格 8,000円）
HB DSP R-ll リモートコントローラーを使用すれば、
メインボリュームやサブウーファーボリュームの調整、プリセットメモリーの切換、
入力ソースの切換、ミュージックプレイヤー時の楽曲の曲送り/巻き戻しが可能です。
（楽曲再生中にノブを3秒長押しすると曲送り/巻き戻しができます）
画像の表示部は、USB入力を表してます。

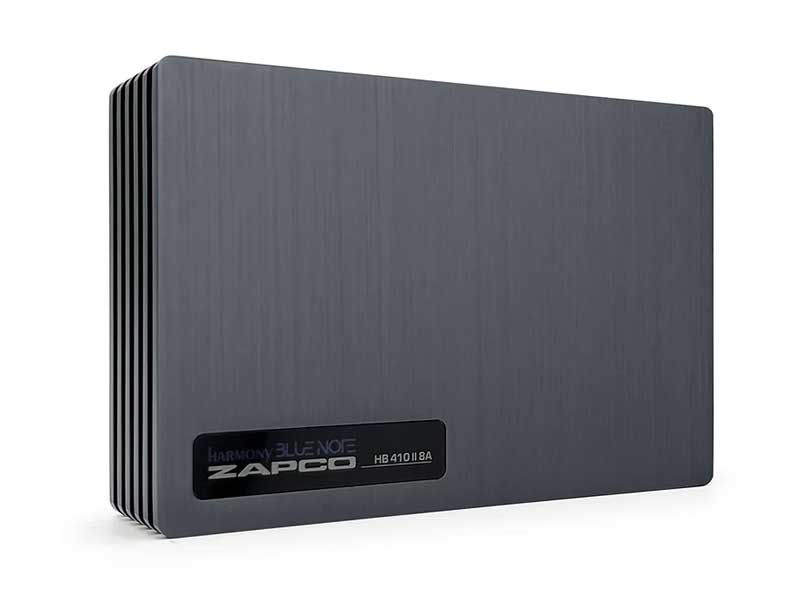

HB 410 ll 8A ミュージックプレイヤー内蔵 10chDSP 8chパワーアンプ 希望小売価格 88,000円（税抜価格 80,000円）
HB 410 ll 8A はミュージックプレイヤーを内蔵した、
新設計の10ch DSP、8ch AB級パワーアンプです。
ワンチップディバイスにAK7735EQを採用、
これは192kHz 4 ch ADC + 4 ch DAC + 4 ch SRC 内蔵 デュアル DSPです。
高速クロックで動作させ超高速処理を実現しました。
ミュージックプレイヤーはPCMステレオ音源が再生可能で、
ファイル形式は、MP2.3.4、WMA、APE、FLAC、AAC、M4A、WAV、AIF、AIFCと
広範囲に対応しています。※DSDは非対応
入力はハイレベル4ch、外部入力 RCA 2ch、
OTGデジタル入力(USB-C)、Bluetooth入力(5.1 streaming)、
ミュージックプレイヤー再生と充実しています。
別売りの HB DSP R-ll コントローラーで、楽曲の再生、停止、曲送りなどを行うことが可能。
メインボリューム、サブウーファーボリューム、入力の切換、メモリーの切換が出来ます。
調整は、パソコン、または、スマートフォンで行います。
スマートフォンを併用すれば、HB DSP R-ll コントローラー同様、
音量調整、ソース切換など行えます。
動作可能な電源電圧は10V〜16.0Vと広範囲を実現、アイドリングストップ車の音切れを
未然に防ぐことができます。（H/Uなど信号源側の音切れを除く）

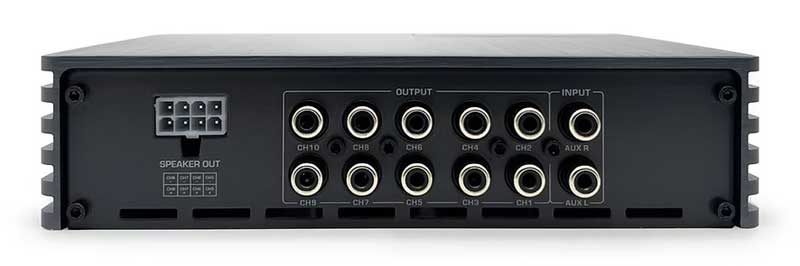

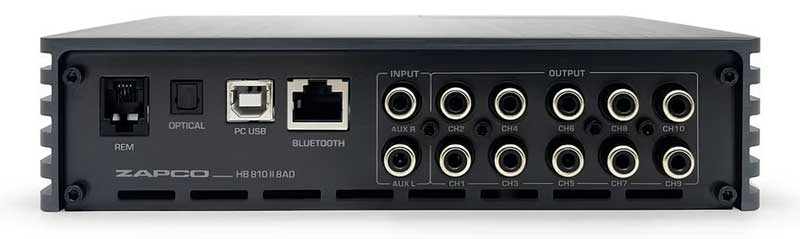

サイドパネルRCA側
8ピンスピーカー出力コネクター、 10ch RCA出力、2ch RCA外部入力

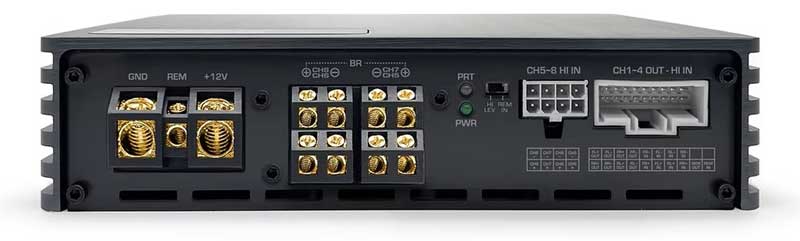

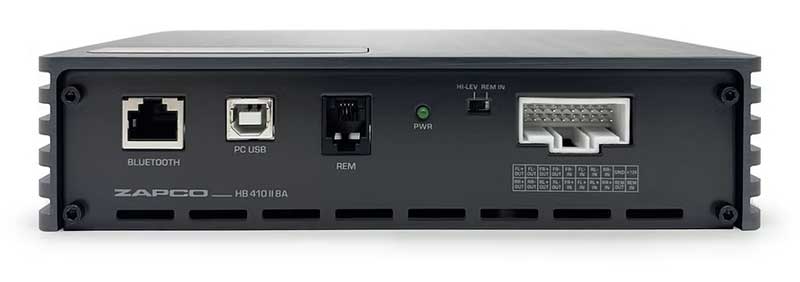

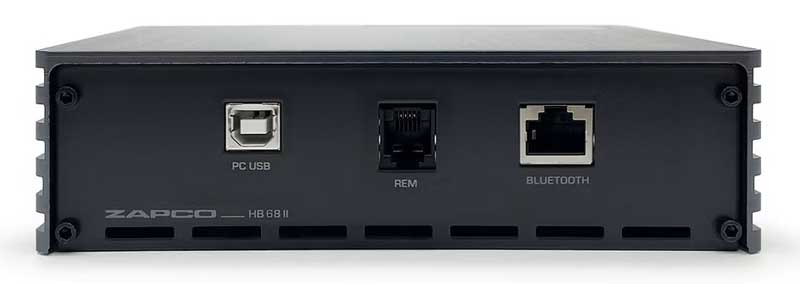

サイドパネルスピーカー側
Bluetoothモジュールコネクター、PC調整用USB端子、リモコン端子、
オートリモートON/OFFスイッチ、スピーカー入出力20ピンコネクター

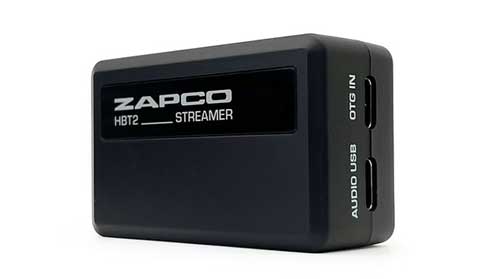

BLUETOOTH モジュール
OTGデジタル入力(USB-C)、楽曲ファイル入力(USB-C)
HB 410 ll 8A 主な仕様
| プレイヤーファイルフォーマット |
MP2.3.4、WMA、APE、FLAC、AAC、M4A、WAV、AIF、AIFC |
| 出力電力 |
70W×8ch 4Ωステレオ |
| ダンピングファクター |
100以上 |
| RCA外部入力 |
2ch入力 |
| ハイレベル入力 |
4ch スピーカー入力 |
| オートパワーオン機能 （注） |
対応（ハイレベル入力時） 適合H/Uの判定方法 （ON/OFF スイッチサイドパネルに装備） |
| 入力感度 |
RCA入力：1V〜4V、ハイレベル入力：4V〜16V |
| 入力インピーダンス |
RCA入力：10KΩ、ハイレベル入力：100Ω |
| デジタル入力 |
OTG(USB-C) |
| Bluetooth入力 |
5.1 streaming |
| RCA出力端子、出力電圧 |
10ch LINE
OUT、出力電圧3V |
| リモート端子 |
リモートイン1系統、リモートアウト1系統（20ピン電源スピーカー接続ケーブル内） |
| 周波数特性(+0/-1dB) |
10〜40KHz |
| 高調波歪率 |
0.04% |
| DSP |
32bit オーディオシグナルプロセッサー AK7735EQ |
| 動作サンプルレート |
48KHz / 24bit |
| A/Dコンバーター |
高音質 32bit
Asahi Kasei 社製 AK7735EQ |
| D/Aコンバーター |
高音質 32bit
Asahi Kasei 社製 AK7735EQ |
| SN比 |
100dB以上 |
| 出力レベル |
0dB〜-60dB |
| 各部レベル調整ステップ |
1dB / ステップ |
| タイムアライメントステップ |
0.021mS/ ステップ |
| 動作電源電圧 |
10.V〜16.0V |
| アイドリング電流 |
0.8A以下 |
| リモート出力電流 |
500mA（最大） |
| ヒューズ |
ATO 15A×1（コネクターケーブル線間） |
| 外形サイズＷ×Ｈ×Ｄ |
190×45.5×126(mm) |
| 重量 |
1.0 Kg |
| 付属品 |
USBケーブル1.8m、20ピン電源スピーカー接続ケーブル、B/Tモジュールケーブル |
HB DSP R-ll リモートコントローラー 希望小売価格 8,800円（税抜価格 8,000円）
HB DSP R-ll リモートコントローラーを使用すれば、
メインボリュームやサブウーファーボリュームの調整、プリセットメモリーの切換、
入力ソースの切換、ミュージックプレイヤー時の楽曲の曲送り/巻き戻しが可能です。
（楽曲再生中にノブを3秒長押しすると曲送り/巻き戻しができます）
画像の表示部は、USB入力を表してます。
調整アプリケーション
スマートフォンやパソコンで調整ができます。

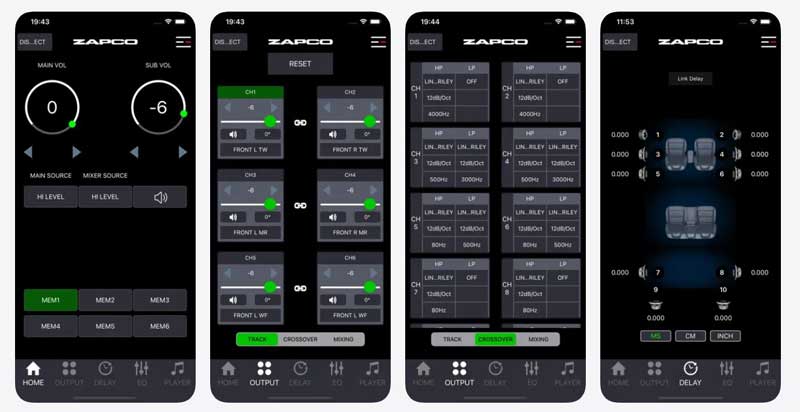

スマートホン画面
左より、メイン画面、出力レベル、クロスオーバー、アライメント
その他、ミキシング、イコライザー、ミュージックプレイヤー画面があります。

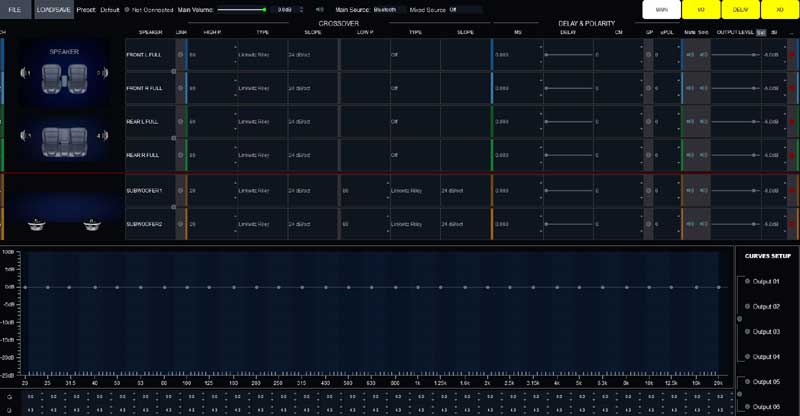

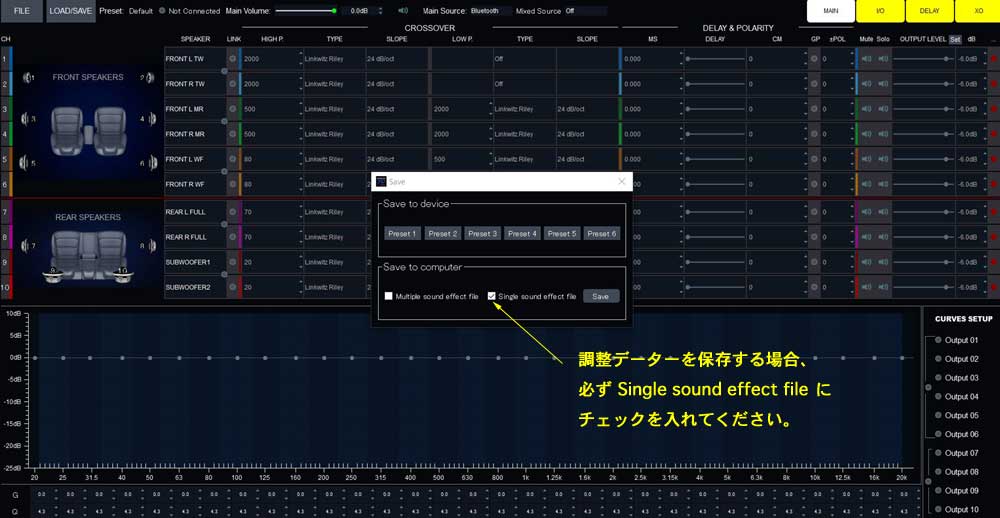

パソコンメイン画面

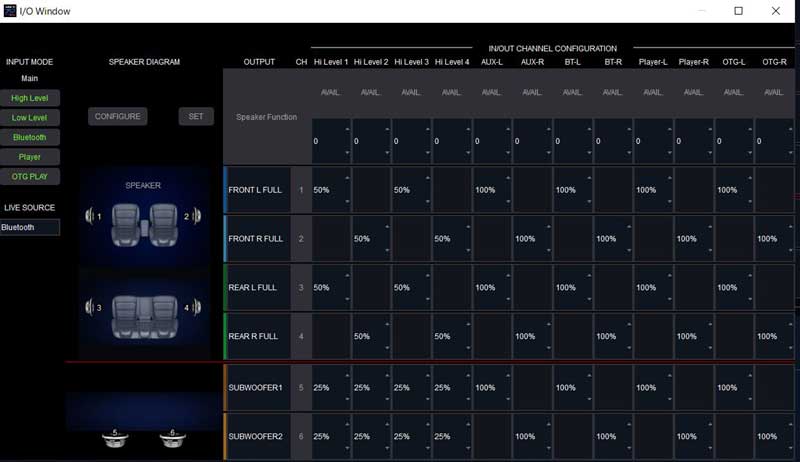

パソコン入力ルーティーン画面

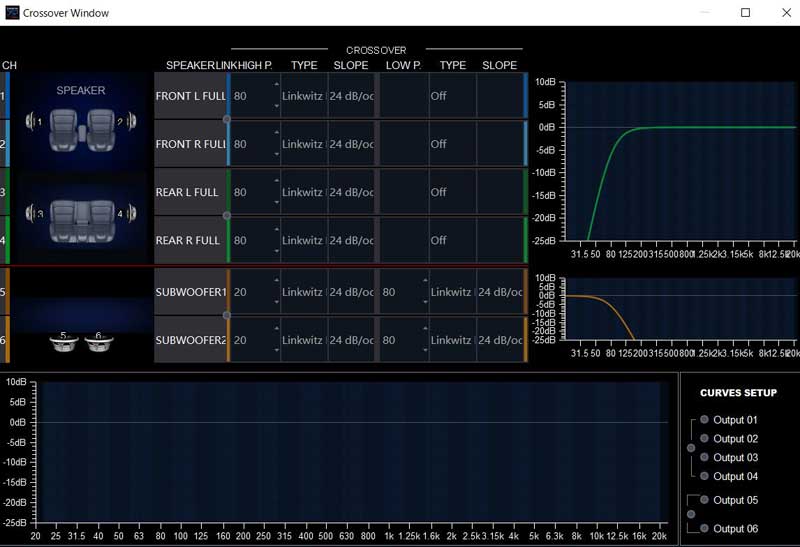

パソコンディバイダー画面

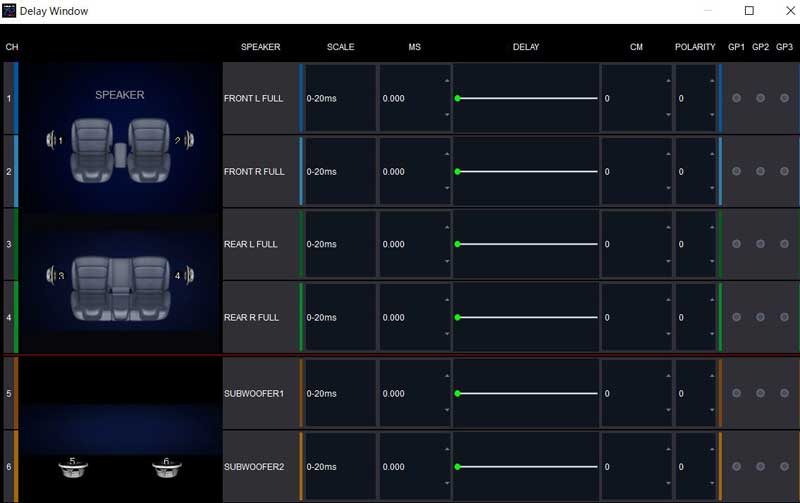

パソコンタイムアライメント画面
