高音質と小型化を優先した新開発のエントリーモデル
ST-500XM III
200W×1ch D級 |
ST-2XP SQ III
150W×2ch |
ST-4X SQ III
70W×4ch |
ST-4XP SQ III
150W×4ch |
ST-6X SQ III
100W×6ch |
ST-X SQ III シリーズアンプ
ST-X SQ IIIシリーズパワーアンプは、ST-X SQ IIのコンセプトを継承し新開発されました。
ST-2XP SQ III / ST-4X SQ III / ST-4XP III / ST-6X SQ III の
パワーアンプ部のファイナルディバイスは、音質が好評なバイポーラトランジスターTO-3Pを
プッシュプル接続し、AB級で動作させているので、高出力でナチュラルなサウンドを実現しています。
入力RCA端子は、チャンネルごと独立した同軸ネジ止めの高級金メッキ端子を採用しています。
モールド一体型の物に比較して、振動に強く信頼性の高いRCA端子です。
ST-500XM IIIはサブウーファー専用パワーアンプ、MOS-FET のD級動作、
小型でありながら（ほぼヘッドユニットサイズ）、200W×1ch（4Ω）の出力を達成しています。
内蔵フィルターは、ローパス、バスブースト、サブソニック、フェイズと充実した仕様、
サブウーファー帯域を細かく調整することができます。
全5モデル、オーディオ専用のオペアンプと電解コンデンサーを使用し、
サウンドクオリティーを重視した設計です。
電源部のスイッチングディバイスはMOS-FETで駆動し、大型トロイダルトランス
大容量電解コンデンサーとの組み合わせにより、強力な電源を構成しています。
ST-2XP SQ III / ST-4X SQ III / ST-4XP III / ST-6X SQ III はハイレベル入力に対応し
純正デッキなどのスピーカー出力を接続して使用することが可能です。
オートパワーオン機能も搭載しています。
ST-500XM III は、マスター/スレーブとして2台をブリッジ接続して使用すれば、
600W×1ch（4Ω）と大幅にパワーアップすることができます。
ブリッジ接続の場合、スピーカーのインピーダンスは2Ωまで使用できます。
プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。
ST-500XM III 200W×1ch POWER AMP 希望小売価格 55,000円（税抜価格 50,000円）
ST-500XM III 主な特徴
・200W×1ch（4Ω） サブウーファー専用
・パイパワーサウンドのD級動作
・グランドがループにならないフローティング入力
・入力回路にオーディオ用オペアンプを使用
・オーディオ用電解コンデンサーを使用
・クロスオーバー内蔵
・サブソニックフィルター内蔵
・バスブースト内蔵
・フェイズコントロール内蔵
・リモコン付属
ST-500XM III 主な仕様
| チャンネルモード |
1ch サブウーファー専用 |
| 出力電力 |
200W×1ch 4Ω |
| 300W×1ch 2Ω |
|
| 400W×1ch 1Ω |
|
| 800W×1ch 2Ω（ST-500XM III 2台によるブリッジ接続） |
|
| 出力部動作クラス |
D級動作 |
| 周波数特性 |
10〜200Hz |
| 歪み率 |
0.2％以下 |
| SN比 |
85dB以上 |
| 内蔵CrossOver |
LP 40〜180Hz Butterworth 12dB/oct固定 |
| サブソニック |
17〜50Hz 連続可変 |
| フェイズ |
0〜-180° 連続可変 |
| バスブースト |
30Hz〜80Hz 0〜+12dB 連続可変 |
| 入力感度 |
RCA：0.25V〜5.0V |
| 入力インピーダンス |
RCA：30KΩ |
| プリアウト |
無し、マスター/スレーブ RCA IN/OUT |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
0.8A（無信号時） |
| 内蔵ヒューズ |
ATO 35A×2 |
| 外形寸法(W×H×D) |
160×58×225(mm) |
| 重量 |
1.7Kg |
| その他 |
レベル調整用リモコン付属 |
リモコン端子、入力端子、クロスオーバー/ゲイン調整部
電源端子（最大4ゲージ）、スピーカー端子
ST-2XP SQ III 150W×2ch POWER AMP 希望小売価格 66,000円（税抜価格 60,000円）
ST-2XP SQ III 主な特徴
・150W×2ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路にオーディオ用オペアンプを使用
・オーディオ用電解コンデンサーを使用
・ハイレベル入力に対応
・オートパワーオン機能（ハイレベル入力時）
・クロスオーバー内蔵
・バスブースト内蔵
ST-2XP SQ III 主な仕様
| チャンネルモード |
1ch/2ch |
| 出力電力 |
150W×2ch 4Ωステレオ |
| 250W×2ch 2Ωステレオ |
|
| 500W×1ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
15〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
90dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 内蔵CrossOver |
HP/FULL/LP切替式 |
| クロスオーバー周波数/スロープ |
HP 50〜1.0KHz Butterworth 12dB/oct固定 |
| LP 45〜250Hz Butterworth 12dB/oct固定 |
|
| バスブースト |
45Hz 0/+6dB/+12dB切換式 |
| 入力感度 |
RCA：0.25V〜5.0V |
| 入力インピーダンス |
RCA：30KΩ |
| プリアウト |
RCA 2ch フルレンジ |
| ハイレベル入力 |
専用コネクター付属 |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
0.7A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×2 |
| 外形寸法(W×H×D) |
160×58×325(mm) |
| 重量 |
2.7Kg |
入力端子、クロスオーバー/ゲイン調整部
電源端子（最大8ゲージ）、スピーカー端子
ST-4X SQ III 70W×4ch POWER AMP 希望小売価格 77,000円（税抜価格 70,000円）
ST-4X SQ III 主な特徴
・70W×4ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路にオーディオ用オペアンプを使用
・オーディオ用電解コンデンサーを使用
・ハイレベル入力に対応
・オートパワーオン機能（ハイレベル入力時）
・クロスオーバー内蔵
・バスブースト内蔵（Rear ch）
ST-4X SQ III 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
70W×4ch 4Ωステレオ |
| 95W×4ch 2Ωステレオ |
|
| 190W×2ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
15〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
90dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 内蔵CrossOver |
HP/FULL/LP切替式（Rear ch）FULL/HP切替式（Front
ch） |
| クロスオーバー周波数/スロープ |
HP 80〜3.0KHz Butterworth 12dB/oct固定（Front
ch） |
| LP 80〜3.0KHz Butterworth 12dB/oct固定（Rear
ch） |
|
| HP 20〜1KHz Butterworth 12dB/oct固定（Rear
ch） |
|
| バスブースト |
45Hz 0/+6dB/+12dB切換式（Rear ch） |
| 入力感度 |
RCA：0.25V〜5.0V |
| 入力インピーダンス |
RCA：30KΩ |
| プリアウト |
RCA 2ch フルレンジ（Rear ch） |
| 入力モード |
4ch固定 |
| ハイレベル入力 |
専用コネクター付属 |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
0.7A（無信号時） |
| 内蔵ヒューズ |
ATO 30A×2 |
| 外形寸法(W×H×D) |
160×58×325(mm) |
| 重量 |
2.8Kg |

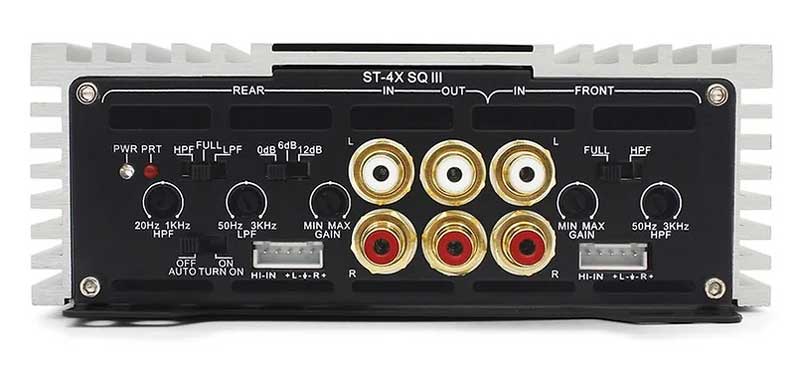

入力端子、クロスオーバー/ゲイン調整部
電源端子（最大8ゲージ）、スピーカー端子

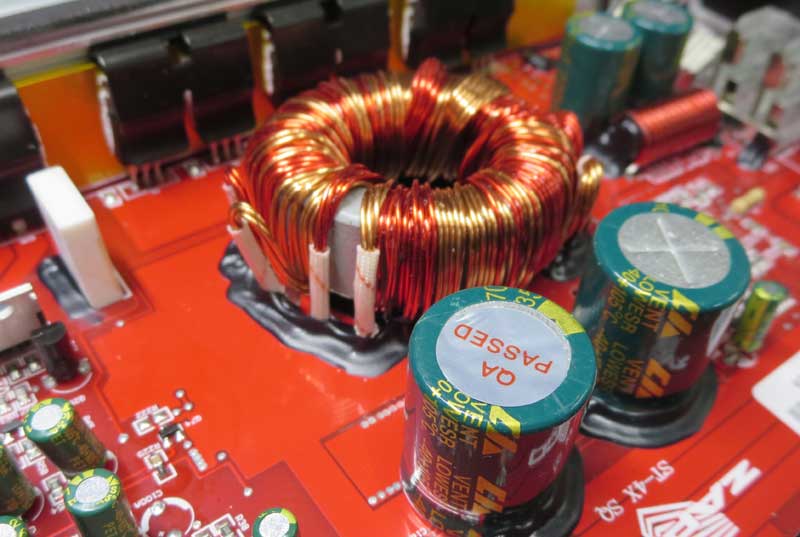

LOW ESR 大容量の電源平滑用電解コンデンサー、大型トロイダルトランスを使用、
強力な電源回路を構成しています。
（写真はST-4X SQ III ですが、全モデル共通です）

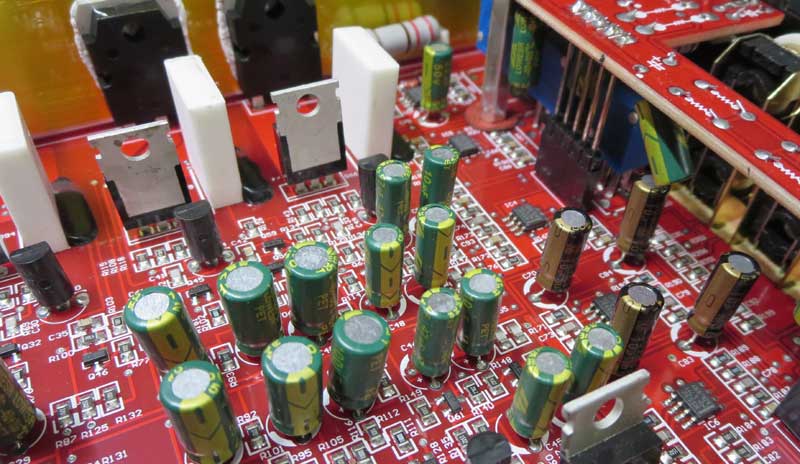

オーディオ専用エルナー社製電解コンデンサー、5532高音質オペアンプ、
バイポーラトランジスターTO-3Pを使用、サウンドクオリティーを重視した
パワーアンプの回路を構成しています。
（写真はST-4X SQ III ですが、全モデル共通です）

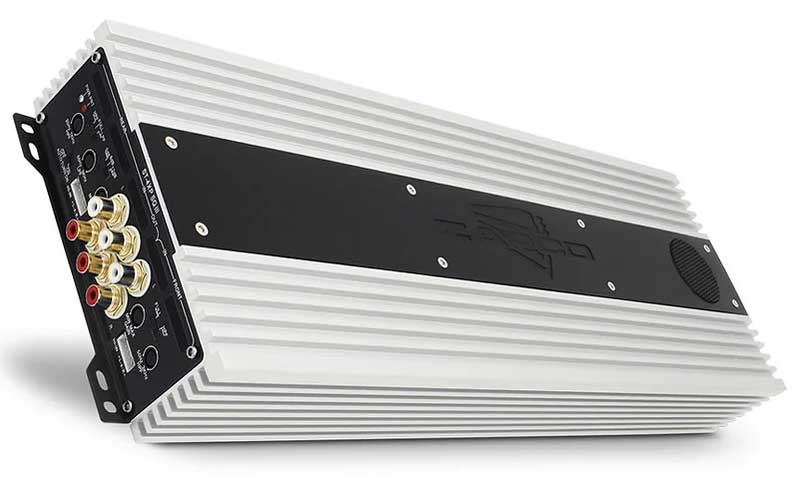

ST-4XP SQ III 150W×4ch POWER AMP 希望小売価格 110,000円（税抜価格 100,000円）
ST-4XP SQ III 主な特徴
・150W×4ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路にオーディオ用オペアンプを使用
・オーディオ用電解コンデンサーを使用
・ハイレベル入力に対応
・オートパワーオン機能（ハイレベル入力時）
・クロスオーバー内蔵
・バスブースト内蔵（Rear ch）
ST-4XP SQ III 主な仕様
| チャンネルモード |
2ch/3ch/4ch |
| 出力電力 |
150W×4ch 4Ωステレオ |
| 250W×4ch 2Ωステレオ |
|
| 500W×2ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
15〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
90dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 内蔵CrossOver |
HP/FULL/LP切替式（Rear ch）FULL/HP切替式（Front
ch） |
| クロスオーバー周波数/スロープ |
HP 80〜3.0KHz Butterworth 12dB/oct固定（Front
ch） |
| LP 80〜3.0KHz Butterworth 12dB/oct固定（Rear
ch） |
|
| HP 20〜1KHz Butterworth 12dB/oct固定（Rear
ch） |
|
| バスブースト |
45Hz 0/+6dB/+12dB切換式（Rear ch） |
| 入力感度 |
RCA：0.25V〜5.0V |
| 入力インピーダンス |
RCA：30KΩ |
| プリアウト |
RCA 2ch フルレンジ（Rear ch） |
| 入力モード |
4ch固定 |
| ハイレベル入力 |
専用コネクター付属 |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.1A（無信号時） |
| 内蔵ヒューズ |
内蔵無し（必ず外部ヒューズ60Aを接続してください） |
| 外形寸法(W×H×D) |
160×58×475(mm) |
| 重量 |
4.2Kg |
入力端子、クロスオーバー/ゲイン調整部
電源端子（最大4ゲージ）、スピーカー端子

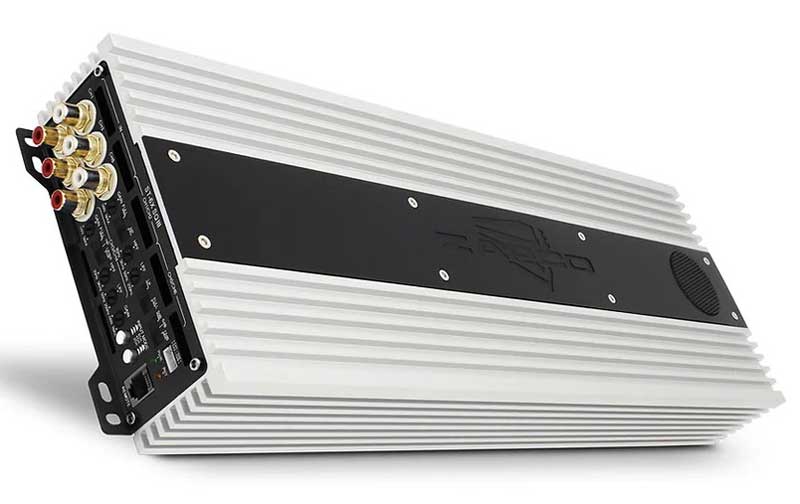

ST-6X SQ III 100W×6ch POWER AMP 希望小売価格 121,000円（税抜価格 110,000円）
ST-6X SQ III 主な特徴
・100W×6ch（4Ωステレオ時）
・ナチュラルサウンドのAB級動作
・グランドがループにならないフローティング入力
・入力回路にオーディオ用オペアンプを使用
・オーディオ用電解コンデンサーを使用
・ハイレベル入力に対応
・オートパワーオン機能（ハイレベル入力時）
・クロスオーバー内蔵
・バスブースト内蔵（5ch/6ch）
・リモコン付属
ST-6X SQ III 主な仕様
| チャンネルモード |
3ch/4ch/5ch/6ch |
| 出力電力 |
100W×6ch 4Ωステレオ |
| 150W×6ch 2Ωステレオ |
|
| 300W×3ch 4Ωブリッジ |
|
| 出力部動作クラス |
AB級動作 |
| 周波数特性 |
15〜30KHz |
| 歪み率 |
0.05％以下 |
| SN比 |
90dB以上 |
| チャンネルセパレーション |
60dB以上 |
| 内蔵CrossOver |
FULL/HP切替式（1ch/2ch）HP/FULL/LP切替式（3ch/4ch）FULL/LP切替式（5ch/6ch） |
| クロスオーバー周波数/スロープ |
HP 80〜3.0KHz Butterworth 12dB/oct固定（1ch/2ch） |
| HP 20〜3.0KHz/LP 50〜250Hz Butterworth 12dB/oct固定（3ch/4ch） |
|
| LP 50〜250Hz Butterworth 12dB/oct固定（5ch/6ch） |
|
| バスブースト |
45Hz 0/+6dB/+12dB切換式（5ch/6ch） |
| 入力感度 |
RCA：0.25V〜5.0V |
| 入力インピーダンス |
RCA：30KΩ |
| プリアウト |
無し |
| 入力モード |

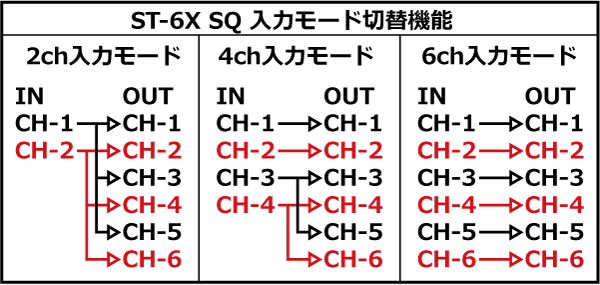

2ch/4ch/6ch ※1 |
| ハイレベル入力 |
専用コネクター付属 |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| 動作電源電圧 |
10.0V〜16.0V |
| アイドリング電流 |
1.2A（無信号時） |
| 内蔵ヒューズ |
内蔵無し（必ず外部ヒューズ60Aを接続してください） |
| 外形寸法(W×H×D) |
160×58×475(mm) |
| 重量 |
4.2Kg |
| その他 |
レベル調整用リモコン付属 |
入力端子、クロスオーバー/ゲイン調整部
電源端子（最大4ゲージ）、スピーカー端子
必ず外部ヒューズ60A以下を接続してください
