BRAXパワーアンプ、外部キャパシターについて

全てのBRAXパワーアンプのキャパシター端子は、ただ電源端子と並列に接続されているものでは無く
下図の様な回路構成をしています。電源端子から入って電圧は『内部コンデンサー1』
『超低抵抗チョークコイル』、『内部コンデンサー2』の3素子を通過する設計がされています。
この3素子でπ型(パイ型)フィルターを構成し、外部からのノイズ成分を除去する働きがあります。
外部キャパシター端子にキャパシターを追加接続しますと、電源の強化は勿論のこと、
フィルター効果が増大するので、DC/DCコンバーターへノイズを抑制したクリーンな電源供給が
可能になり、さらなるハイクオリティーサウンドが実現します。

弊社では、BRAXパワーアンプに外部キャパシターを接続することをお勧めします。
外部キャパシターはご予算に合わせて、BRAX / HELIX / BRAIM'Sから選択願います。
注)粗悪品なキャパシターを接続した場合、逆効果になることがありますのでご注意ください。

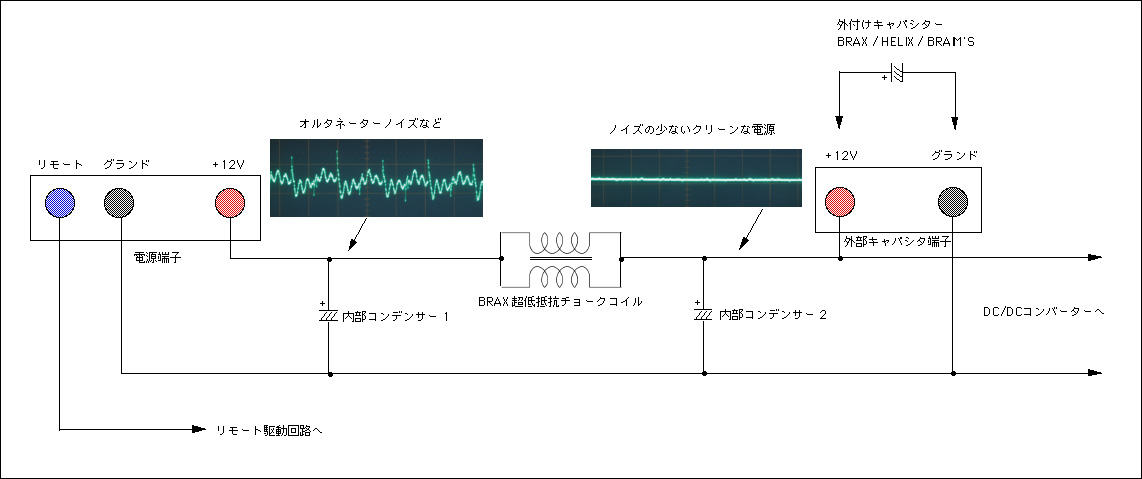

BRAXパワーアンプキャパシタ端子部の概略図
画像をクリックすると拡大します
