BRAX EXETENSION CARD は用途に応じてプロセッサー / プロセッサーアンプの入力を拡張できます。
拡張カードは全3モデル、USB HD AUDIO INPUT / OPTICAL INPUT / Bluetooth HD INPUT になります。
BRAX DSP は最大2つのモジュールを同時に使用できます。

USB HD AUDIO INPUT MODULE
OPTICAL INPUT MODULE
Bluetooth HD INPUT MODUL

注)BRAX EXETENSION CARD はBRAX DSP と同時購入の場合、弊社で取付をおこない発送いたします。
BRAX DSP 購入後、BRAX EXETENSION CARD 追加の場合は、
販売店さま経由で BRAX DSP をお預かりし
弊社で取付をおこない動作確認後、販売店さまに発送いたします。

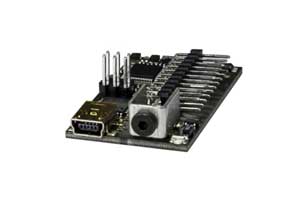

USB HD AUDIO INPUT MODULE    希望小売価格 38,500円(税抜価格 35,000円)
専用サイドパネル付き
デジタルオーディオ信号入力用のUSB mini-B端子を装備し、
スマートホン、携帯プレイヤーなどのUSB-OTG出力やPCからの
最大192KHz/32bit ※1 までのPCMステレオ信号に対応しました。


注)本品を使用する場合は必ず、ATF PC-TOOL Version-4.42b以降をご使用し、
相互通信のスピードモードを、FULL Speed または HIGH Speed設定してください。
USB mini-B端子に大きな力を与えないでください。破損する可能性があります。
FULL Speed Mode LED緑
96KHz-24bit までのファイルに対応(USB-1.1規格)
HIGH Speed Mode LED橙
192KHz-32bit までのファイルに対応(USB-2.0規格)

※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。


OPTICAL INPUT MODULE    希望小売価格 33,000円(税抜価格 30,000円)
専用サイドパネル付き
スマートホン、携帯プレイヤーなどから 光入力を介して音楽信号の入力が可能になります。
光入力のサンプルレートは96KHz/24bitまでのS/PDIFデジタル信号に対応しています。

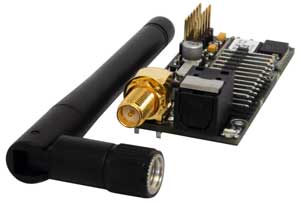

Bluetooth HD INPUT MODULE    希望小売価格 38,500円(税抜価格 35,000円)
専用サイドパネル付き
BT HD モジュールはワイヤレスによる信号入力機能を装備し、携帯オーディオ機器等から
のBluetoothオーディオ(SBC/AAC/aptX TM/aptX TM HDコーデック)に対応します。
Bluetooth 5.0+EDRを採用し、最大576kbps・48KHz/24bitでのデーターストリーム
に対応します。受信した信号はDSP部へと伝送され、Digital処理を行います。

Bluetooth 機器とのペアリングはDSP PC-TOOLソフトウエア上から簡単に行う事が
可能です。また別売りのリモコン DIRECTOR/CONDUCTORからのペアリング設定や
再生・停止・曲送り・曲戻しの操作が可能です。
さらにDIRECTOR使用時には一部曲名表示も可能です。
(半角英数字のみの対応・再生機器/アプリにより非対応)
ペアリングは最大8台までの機器の登録が可能です。

S/PDIF光デジタル出力端子×1系統を装備し、PCMステレオフォーマットのデジタル信号を出力します。
光デジタル出力へのチャンネルルーティングはDSP PC-TOOLソフトウエア上で設定が可能です。
注)BRAX DSP/P-SIX DSP ULTIMATEは本機の光デジタル出力機能は使用できません。

DSP PC-TOOL Ver.5.0 では調整用のWindows PCをBT HD モジュールへBluetooth 接続
することにより、無線での調整作業も可能になります。
注)調整用PC以外の再生機器を BT HD 経由で再生しながらの無線調整は出来ません。

主な仕様
ワイヤレス通信方式
Bluetooth 標準規格 v5.0+DER
対応プロファイル
A2DP/AVRCP/SPP
対応コーデック
SBC/AAC/Qualcomm aptX/Qualcomm aptX HD
最大ペアリング機器数
8台
使用周波数帯域
2.4GHz(2402〜2480MHz)
最大通信距離
10m(条件等により変動あり)
デジタル出力端子
光デジタル角型Tos×1系統
出力サンプリングレート
96KHz/24bit または 48KHz/24bit (DSP機器に依存)
出力フォーマット
S/PDIF(ステレオ)
付属品
モデル別専用サイドパネル・アンテナ



弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
