AUDIOTEC FISCHER GmbH

MADE IN GERMANY

DIRECTOR
タッチスクリーンリモコン
DMP
マウントパネル
CONDUCTOR
ACO搭載DSP専用リモコン
URC-3
ユニバーサルリモコン
MTK-1 RTA
RTA 測定ツールキット


DIRECTOR タッチスクリーンリモコン    希望小売価格 66,000円(税抜価格 60,000円)
写真はボリューム位置が左、液晶の天地を反対すればボリューム位置が右になります。
BRAX DSP 使用の場合は、液晶部センターのロゴはBRAXと表示されます。

DIRECTOR は2.8インチタッチスクリーンディスプレイ、高性能ARMプロセッサ搭載を
搭載しました。各種ボリュームコントロール(マスター、デジタル、HEC&AUX、サブウーファー)を
始め、入力の切換、セットアップメモリーの切換が行えます。BEC Bluetooth INPUT MODULE使用の
システムではプレイヤーの曲送り、ポーズ、プレイをコントロールできます。
セットアップメモリーの切換は、保存した時のファイル名がスクリーンに表示されます。
『JAZZ』『ROCK』『CLASSIC』など自由に設定ができます。
また、DSP本体のセットアップメモリー2個に20個のメモリーを追加保存が可能になりました。
ディスプレイの上下反転が可能なので、左右ハンドル車に対応しています。
夜間の走行時に便利なディマー機能を搭載しています。

注)プロセッサーのデジタル入力を使用する場合、音量調整をおこなうため
DIRECTOR、CONDUCTOR、WiFiコントロール または URC-3 が必要です。


Version-1.70 以降は液晶表示のHELIXロゴをオリジナルロゴに変更ができます。
ロゴデーター
250×40ピクセル、24bit、Bitmap(拡張子 .bmp)
弊社ロゴ、バックライト/ブラウン
画像をクリックすると拡大します

電圧/温度表示のモデル別一覧
画像をクリックすると拡大します

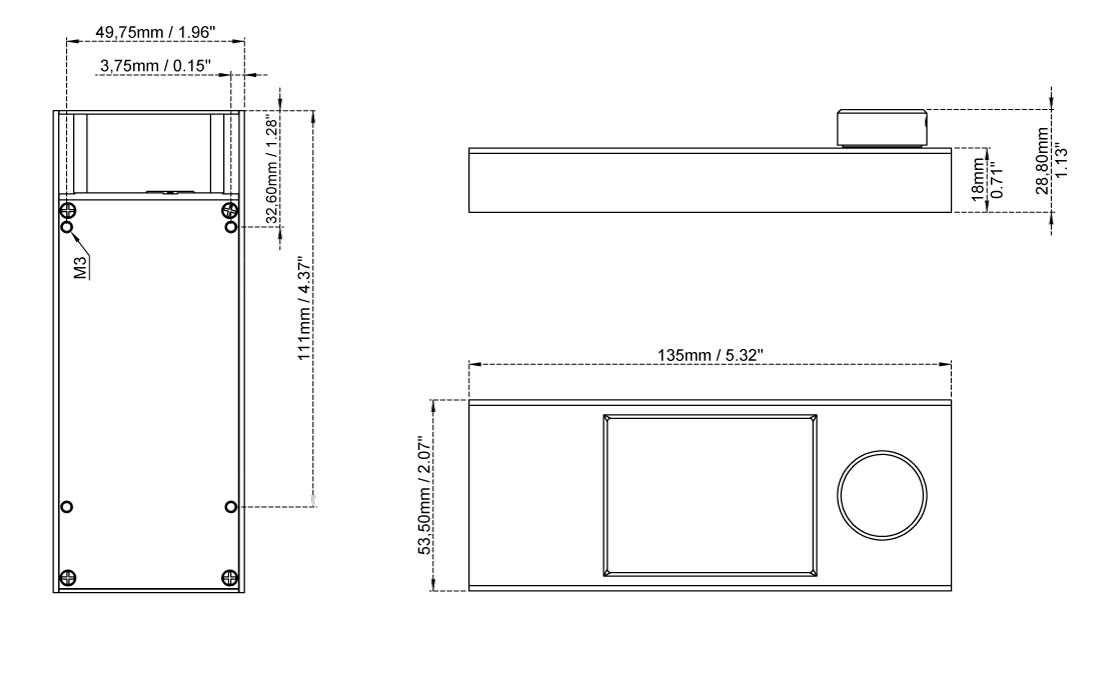

DIRECTOR寸法図
画像をクリックすると拡大します

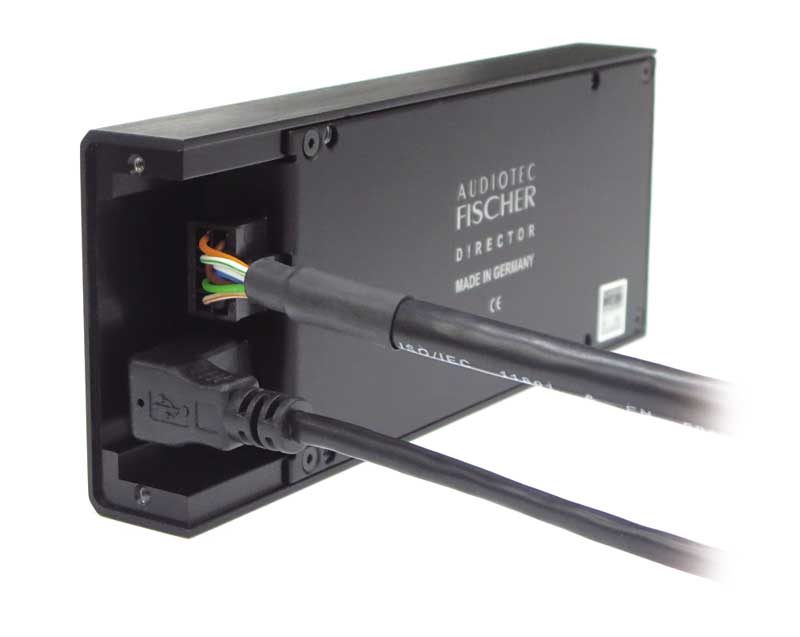

DIRECTORの取扱説明書
DIRECTORは、ファームウエアをバージョンアップすると操作項目や表示機能が
追加される場合があります。バージョンアップ後の取扱説明書を希望の場合は
購入の販売店さまへご依頼ください。弊社より販売店さまへ送付いたします。

本体
ABS筐体 W135mm×H53.5mm×D18mm(ノブ含まず)
調整ノブ
切削アルミノブ φ25mm×10mm
ディスプレイ
2.8インチタッチスクリーンディスプレイ
対応モデル
BRAX DSP
ATF PC-TOOL
ATF PC-TOOL V3.15b以降のアプリケーションに対応
付属ケーブル
PC接続用 L型miniUSB←→USBケーブル 1.0m

電源通信用 8ピン角形←→8ピンminiDINケーブル5.0m
内蔵メモリー 20メモリー
重量
150g

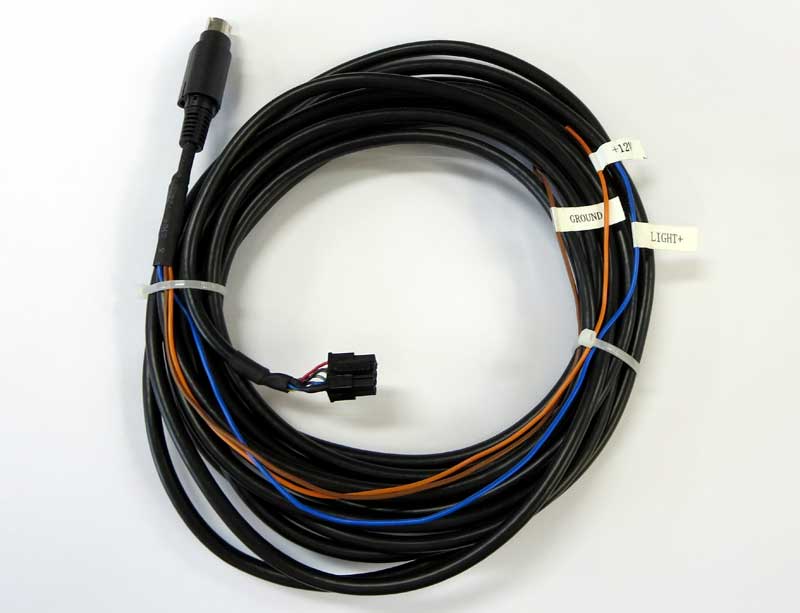

DIRECTOR用8ピンコネクターケーブル    希望小売価格 11,000円(税抜価格 10,000円)
DIRECTORに付属されている8ピンコネクターケーブルのサービスパーツ

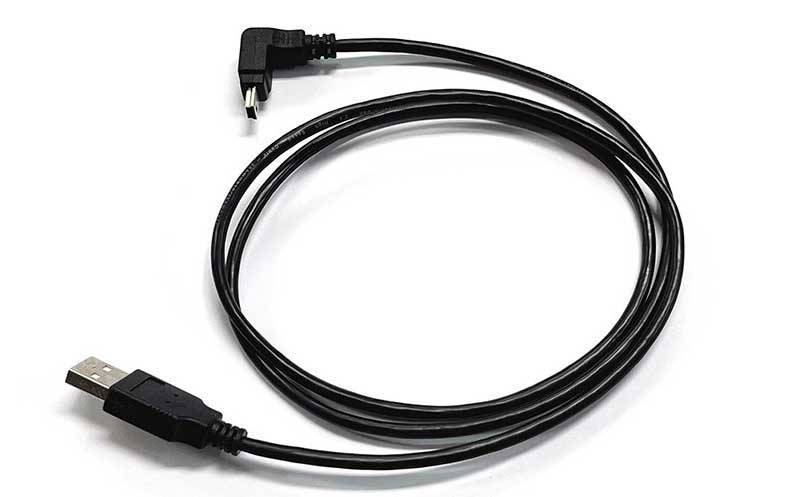

DIRECTOR用 L型 USB ケーブル    希望小売価格 770円(税抜価格 700円)
DIRECTORに付属されている L型 USBケーブルのサービスパーツ

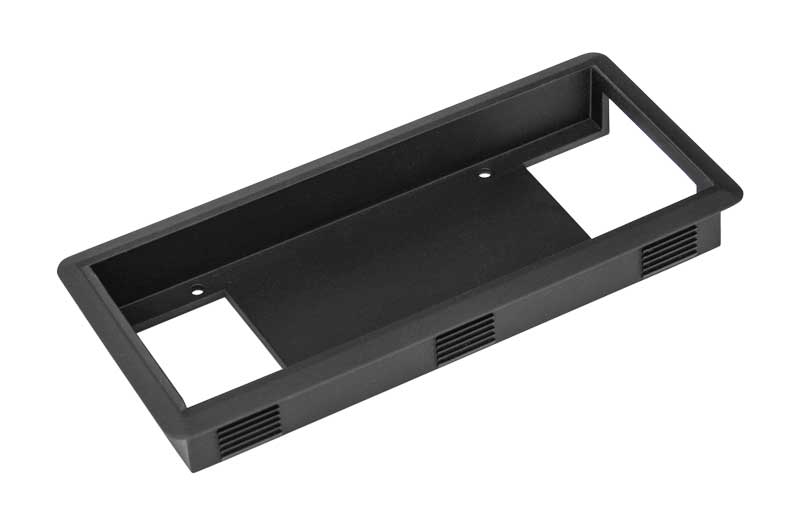

DMP ディレクターマウントパネル    希望小売価格 4,400円(税抜価格 4,000円)

DMPはディレクター専用の埋込マウントパネルです。
スマートな埋込インストールが可能になります。

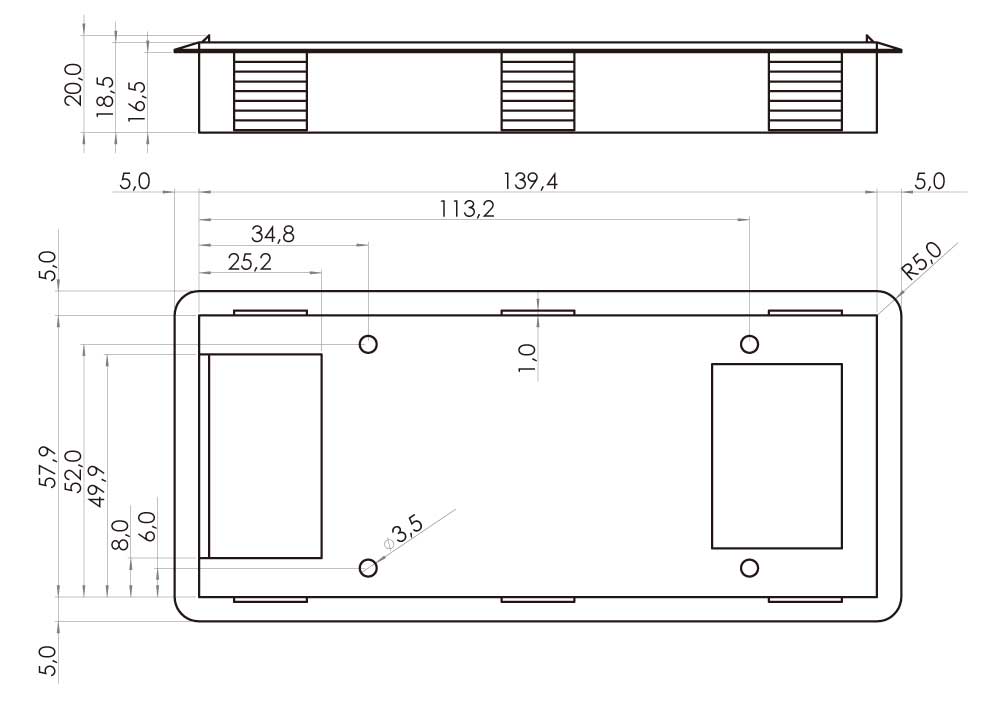

寸法図
画像をクリックすると拡大します

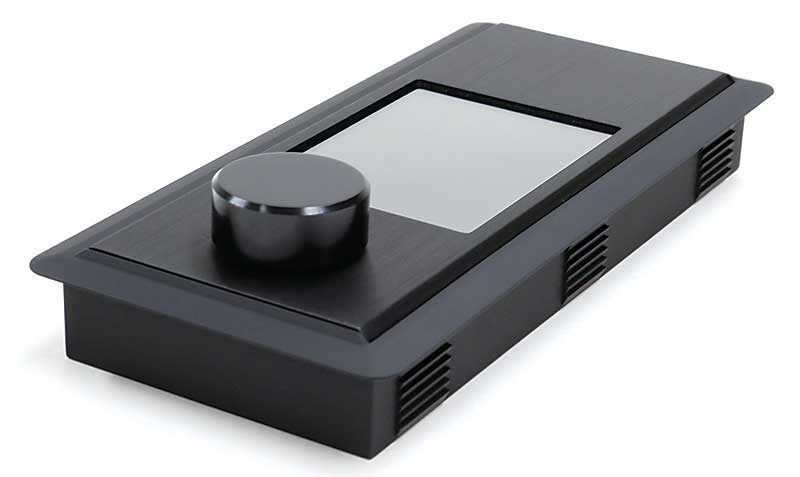

ディレクターとDMPの組み合わせ

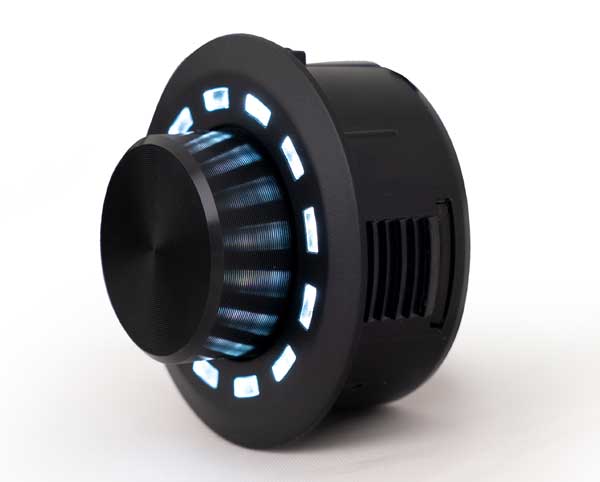

CONDUCTOR リモートコントローラー    希望小売価格 27,500円(税抜価格 25,000円)

EISA Best Product 2021-2022の栄冠に選ばれました!

ACO搭載DSP専用多機能リモートコントローラー

CONDUCTORはコントロールノブとLEDインジケーターのみという小型サイズながら、
DIRECTORに準じた多機能操作を実現した新開発のリモートコントローラーです。

ACO(アドバンスド・コプロセッサー)搭載DSPモデルのみに対応し、
各ボリュームコントロール(マスター/デジタル/HEC & AUX/サブウーファー等)
入力の切換、セットアップメモリーの切換、Bluetooth再生操作が行えます。

切削仕上げのアルミ製ノブ、マルチカラー12LEDを採用し、高級感を演出しています。
本体サイズは外径46×28.7mmを実現し、埋込型ながらも取付性に優れてます。
信頼性の高いARMプロセッサーを採用。CONDUCTOR本体のファームウエアを
アップデートすることにより、今後発売になる新DSP製品や新機能にも対応可能です。


注)プロセッサーのデジタル入力を使用する場合、音量調整をおこなうため
DIRECTOR、CONDUCTOR、WiFiコントロール または URC-3 が必要です。

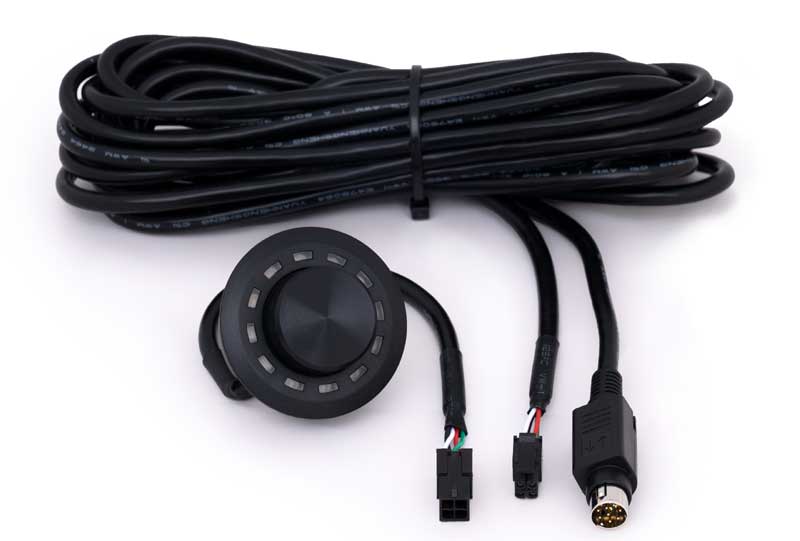

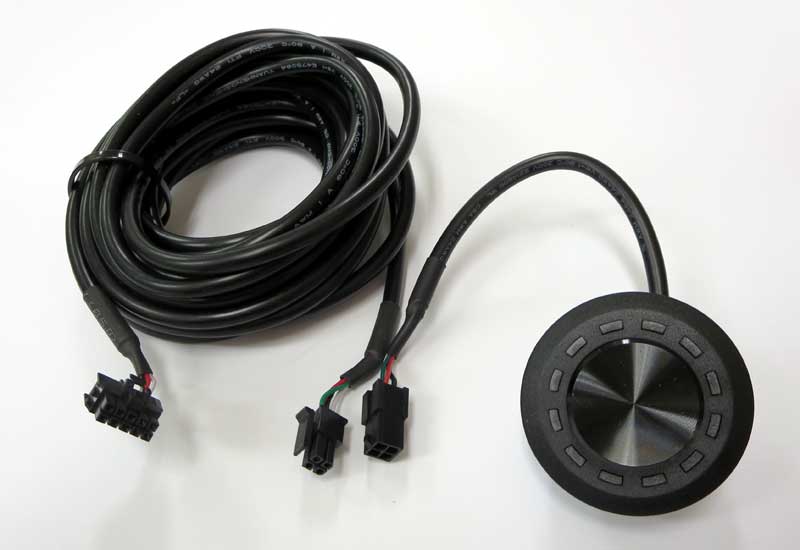

本体と付属ケーブル

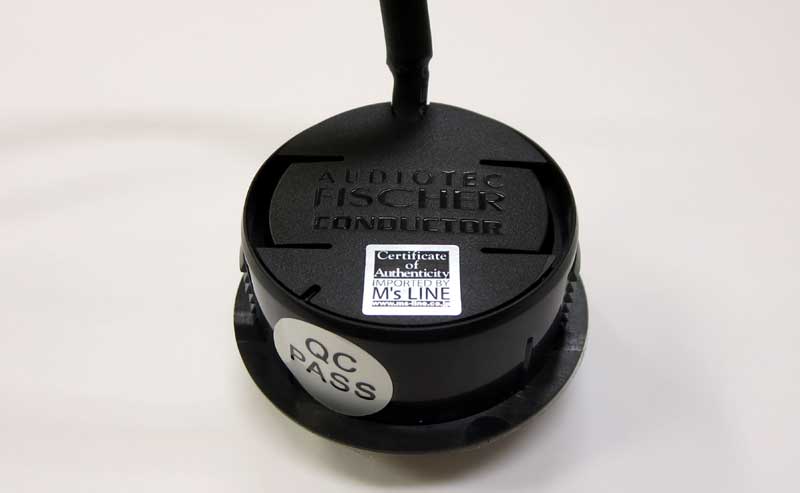

本体裏側

CONDUCTOR 主な仕様
本体
ABS筐体 φ46mm×D19.2mm(ノブ含まず)
操作部
ロータリーエンコーダー
表示部
マルチカラーLEDインジケーター×12
対応ソフトウエア
ATF PC-TOOL V4.75a以降 要ACOアップデート
対応モデル
ACO(コプロセッサー)搭載 DSPに対応
その他
48MHz ARMプロセッサー搭載
接続ケーブル
+12V常時電源/アース/通信用4ピンコネクターケーブル0.2m
付属ケーブル
4ピン角形→8ピンminiDINコネクターケーブル4.8m
埋込サイズ
17mm
埋込開口サイズ
φ40mm
重量
50g

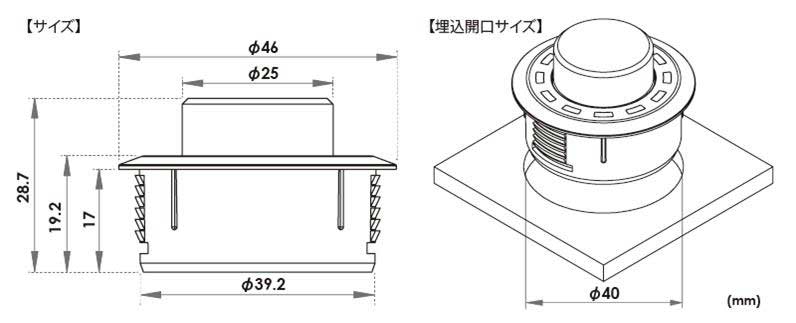

寸法図
画像をクリックすると拡大します

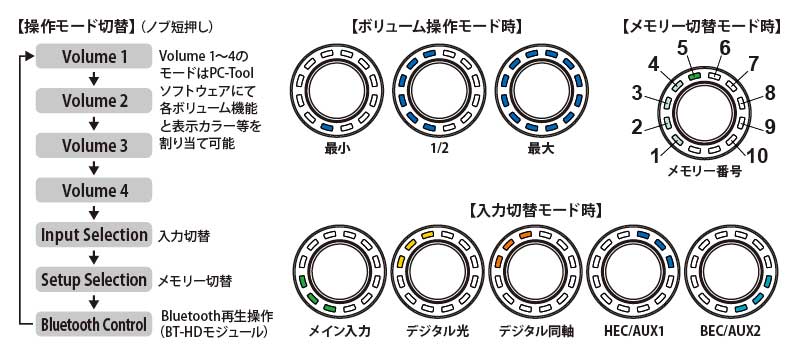

CONDUCTORの操作モード
画像をクリックすると拡大します

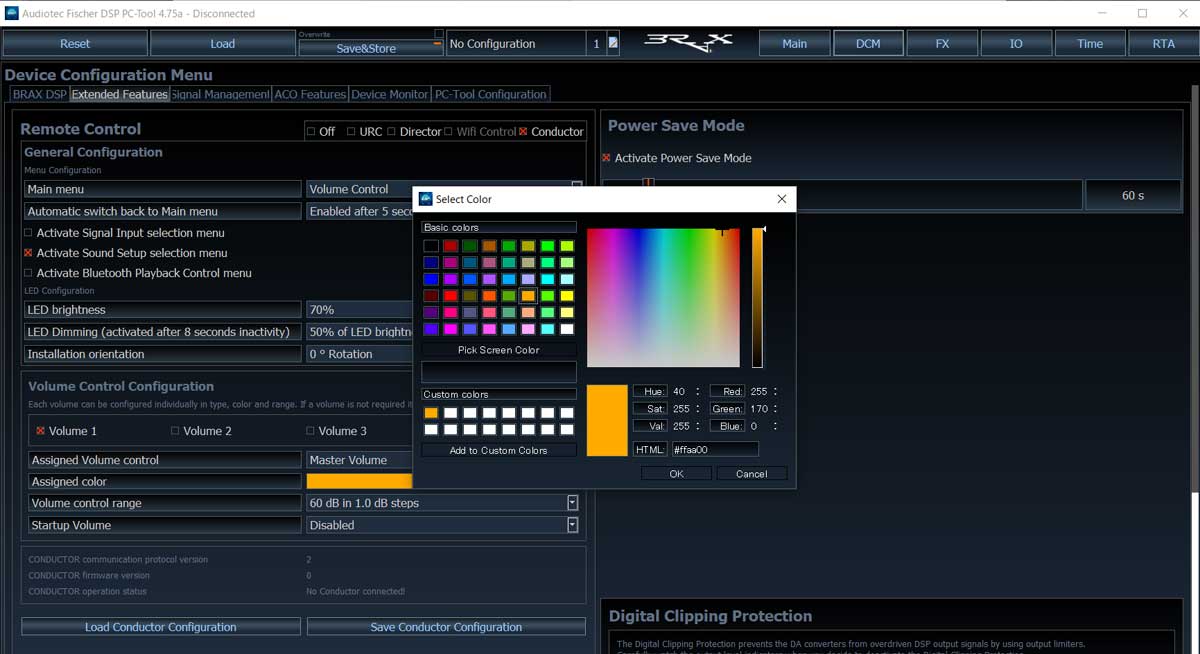

CONDUCTOR LED色の選択
RGBフルカラーより選択できます
画像をクリックすると拡大します

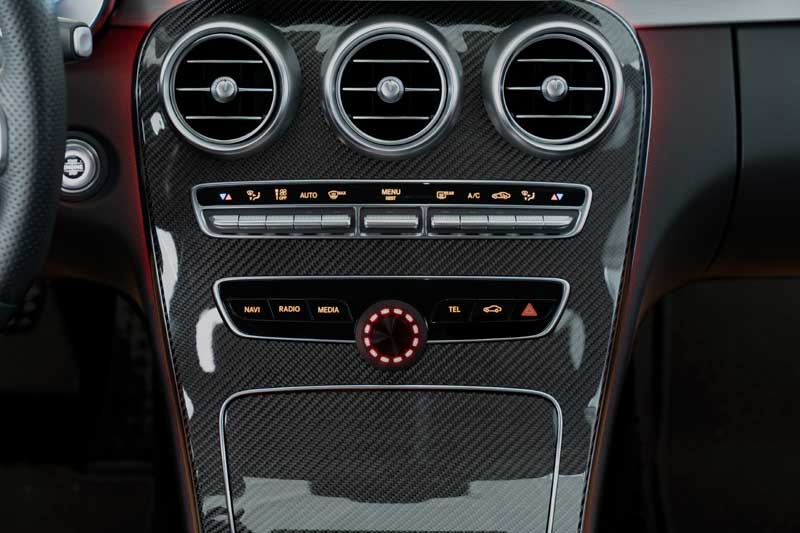

純正アナログ時計部への取付例

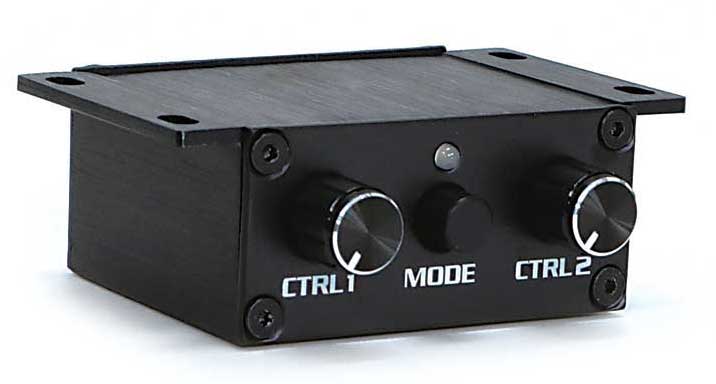

URC-3 ユニバーサルリモコン    希望小売価格 8,800円(税抜価格 8,000円)

URC-3は、URC-2Aの後継モデルとして新開発されたユニバーサルリモコンです。
PCのセッティングにより、CONTROL-1、CONTROL-2、にそれぞれ
マスターボリューム、サブウーファーレベル、外部入力ボリューム、ラウドネスレベル、の設定が可能。
モードスイッチは、EQのON/OFF、プリセットの切換、外部入力の切換などの設定が可能。
DSPの機種により機能設定が異なります。詳細は機能設定一覧を参照ください。

注)プロセッサーのデジタル入力を使用する場合、音量調整をおこなうため
DIRECTOR、CONDUCTOR、WiFiコントロール または URC-3 が必要です。

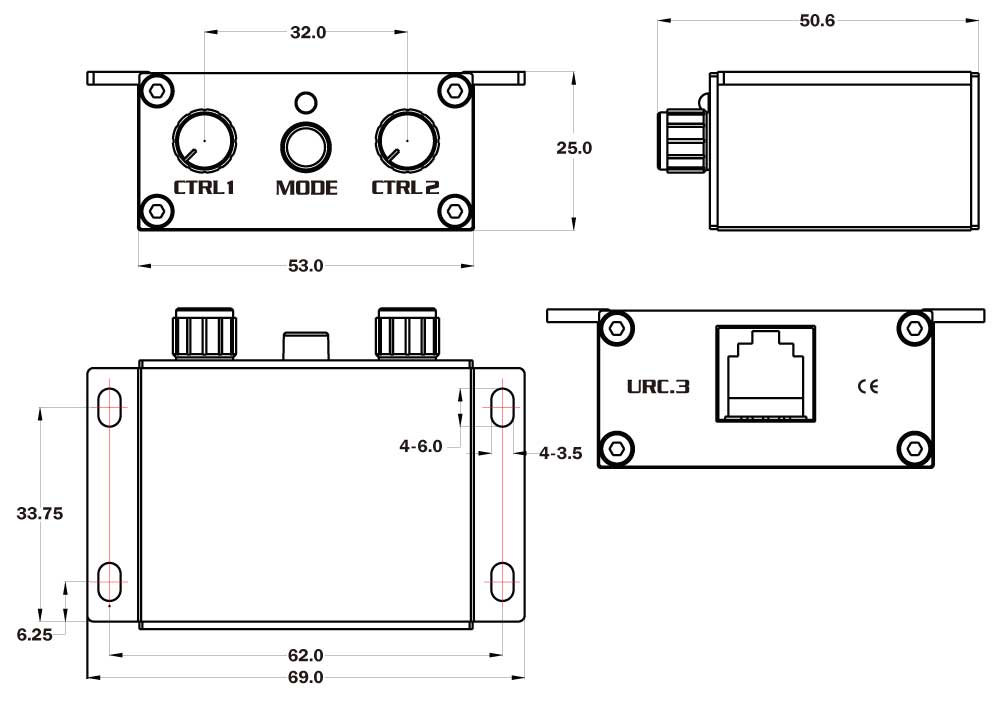

寸法図
画像をクリックすると拡大します

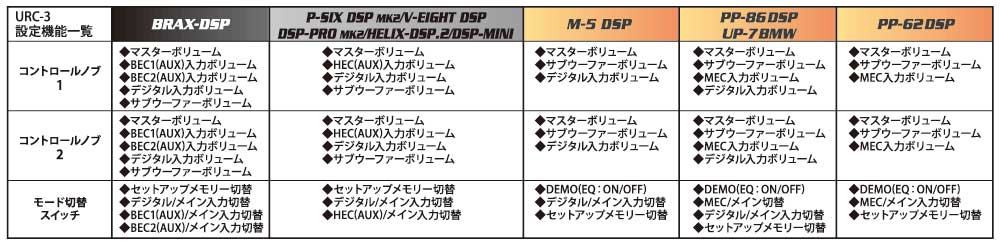

URC-3の機能設定一覧
画像をクリックすると拡大します

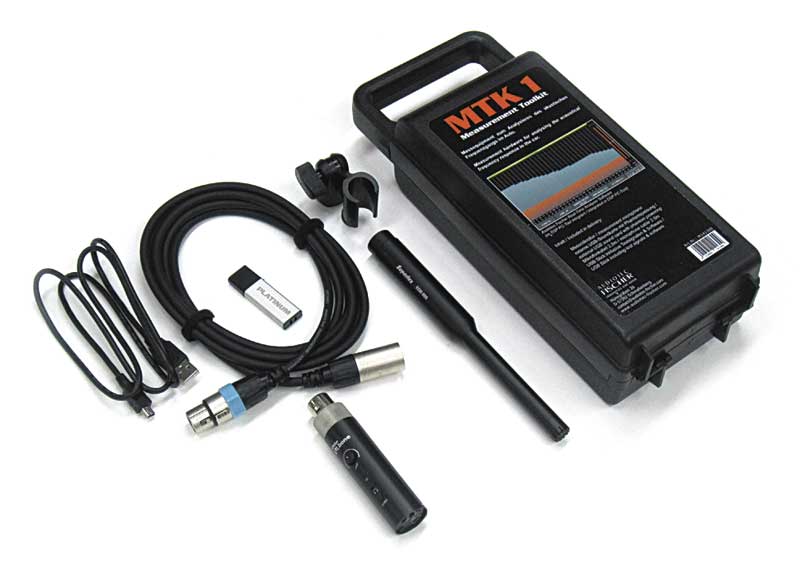

MTK-1 RTA 測定ツールキット    希望小売価格 66,000円(税抜価格 60,000円)
MTK-1はATF DSP PC-Tool ソフトウエア用のRTA測定ツールキットです。
PC-Tool ソフトウエア上でセットアップ作業と同時にRTA測定を行うことが可能ですので、
測定結果を反映しながらの調整作業が可能になります。
測定用コンデンサーマイクとプリアンプはXLNケーブルで接続し、
プリアンプをWindows PCとはUSBケーブルで接続します。

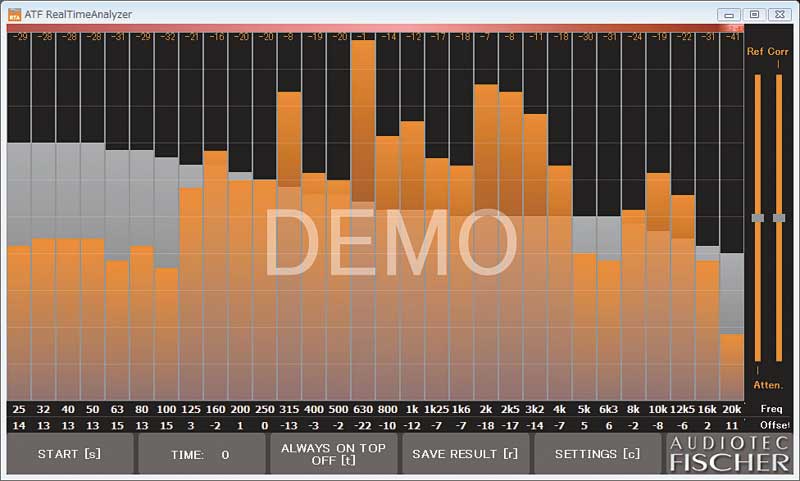

MTK-1(別売)使用時のRTA測定画面
測定結果と設定したリファレンス特性をDSP PC-Toolと同じ1/3オクターブの30バンドで表示します。
音圧差を数値で表示しますので、イコライザー調整作業が容易になります。
