G-SERIES POWER AMPLIFIER

HiFiサウンドを身上とするGシリーズパワーアンプ
G-TWO
125W×2chAMP
G-FOUR
80W×4chAMP
G-FIVE
80W×4ch+360W×1chAMP

Gシリーズパワーアンプは、優れたコストパフォーマンスを実現した新モデルです。
パワーアンプ部のファイナルディバイスは、音質が好評なバイポーラトランジスターTO-3Pを
プッシュプル接続、高出力でナチュラルなサウンドを実現しています。
G-TWO 2ch は2パラ構成、G-FOUR / G-FIVE はシングル プッシュプル。
また、G-FIVE のウーファーチャネルはMOS-FETの2パラ構成の強力D級アンプを採用。

電源部のスイッチングディバイスはMOS-FETの3パラレル駆動で、大型トロイダルトランス
大容量電解コンデンサーとの組み合わせにより、強力な電源を構成しています。(G-TWO / G-FOUR)
G-FIVE は、MOS-FETの3パラレル駆動のデュアル電源を採用しています。

便利な内蔵クロスオーバーを搭載。ハイパス15〜4KHz/ローパス40〜4KHzの範囲でハイパスまたは
ローパス(バンドパス)を設定可能で、G-FOUR / G-FIVEは2WAYマルチシステムなどに対応します。
全モデル低域を増強するバスブースト機能(45Hz/0〜+18dB)を搭載しています。

全モデル、ハイレベル入力に対応し純正デッキなどのスピーカー出力を接続可能です。
新開発のADEP回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。

動作可能な電源電圧は9.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)

プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。

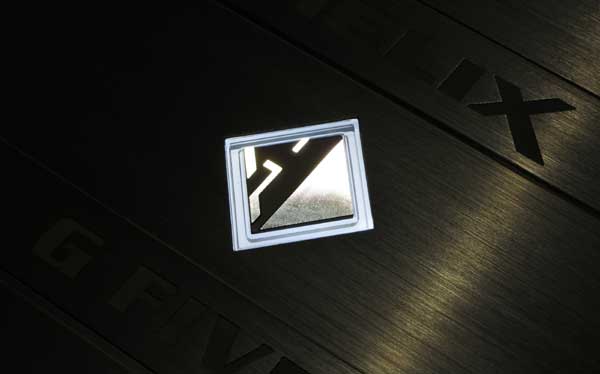

電源投入時にはトップパネルのHELIXロゴのイルミネーションが白く点灯し華やかに演出します。

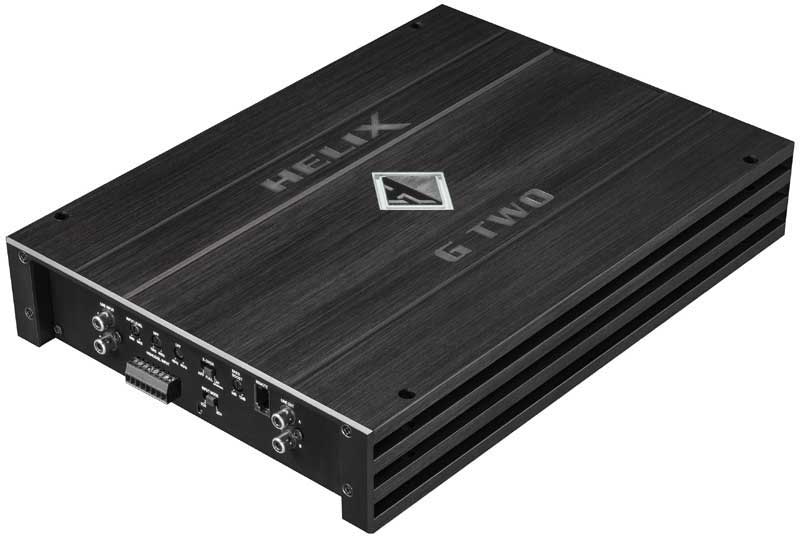

G-TWO 125W×2chAMP          希望小売価格 ¥45,000 + 税

G-TWO 主な特徴
・幅334×高さ57×奥行241mmの高品位な筐体
・125W×2ch(4Ωステレオ時)
・ナチュラルサウンドのAB級動作を採用
・グランドがループにならないフローティング入力回路
・Butterworth 12dB/oct 内蔵クロスオーバー搭載
・ハイレベルインプット機能搭載
(ADEP回路搭載で純正 H/U 無負荷時のエラー表示を回避可能)
・オートパワーオンセンサー機能搭載
(BTLアンプのDC電圧を検出して自動的に電源が入ります)
・アイドリングストップ対応
(5秒間/6Vまでの短時間電源電圧低下しても動作環境を維持します)

G-TWO 主な仕様
チャンネルモード
1ch/2ch
出力電力
125W×2ch 4Ωステレオ

200W×2ch 2Ωステレオ

300W×2ch 1Ωステレオ

400W×1ch 4Ωブリッジ

600W×1ch 2Ωブリッジ
出力部動作クラス
AB級動作
周波数特性
10〜40KHz
歪み率
0.02%以下
SN比
106dB以上
内蔵CrossOver
HP/LP切替式(BP設定可能)
クロスオーバー周波数/スロープ
HP 15〜4.0KHz Butterworth 12dB/oct固定

LP 40〜4.0KHz Butterworth 12dB/oct固定
バスブースト
45Hz/0〜+18dB
入力感度
RCA:1.0V〜6.0V / ハイレベル:2.5V〜14.0V
入力インピーダンス
RCA:30KΩ / ハイレベル:12Ω
入力モード
1ch/2ch
ダンピングファクター
200以上
プリアウト
RCA 2ch フルレンジ 1.0V〜6.0V
ハイレベル入力
専用コネクター付属 (ADEP回路搭載で純正 H/U 軽負荷時のエラー検知を回避可能)
オートパワーオン機能
対応(ハイレベル入力時) 適合H/Uの判定方法
リモートレベルコントローラー
LP切替時に機能します 5.0mケーブル付き
動作電源電圧
9.6V〜16.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
アイドリング電流
0.8A(無信号時)
内蔵ヒューズ
ATO 30A×2
外形寸法(W×H×D)
241×57×334(mm) G-FOURと同サイズ
重量
4.0Kg

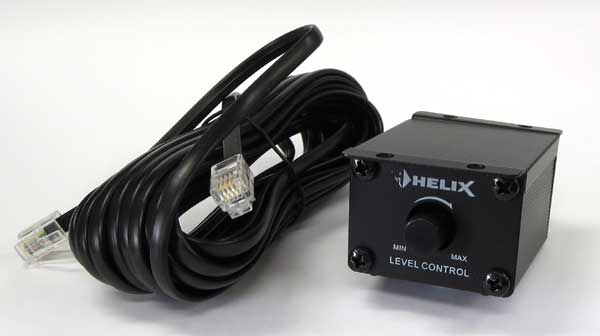

付属レベルコントローラー

HELIXロゴのイルミネーション

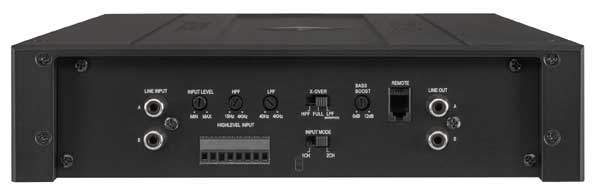

入力端子、クロスオーバー調整部

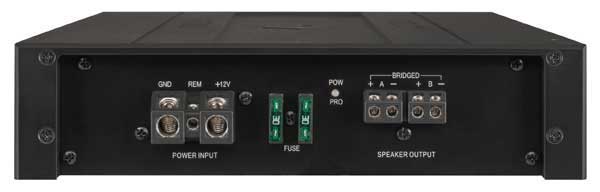

電源、スピーカー端子


G-FOUR 80W×4chAMP          希望小売価格 ¥55,000 + 税

G-FOUR 主な特徴
・幅334×高さ57×奥行241mmの高品位な筐体
・80W×4ch(4Ωステレオ時)
・ナチュラルサウンドのAB級動作を採用
・グランドがループにならないフローティング入力回路
・Butterworth 12dB/oct 内蔵クロスオーバー搭載
・ハイレベルインプット機能搭載
(ADEP回路搭載で純正 H/U 無負荷時のエラー表示を回避可能)
・オートパワーオンセンサー機能搭載
(BTLアンプのDC電圧を検出して自動的に電源が入ります)
・アイドリングストップ対応
(5秒間/6Vまでの短時間電源電圧低下しても動作環境を維持します)

G-FOUR 主な仕様
チャンネルモード
2ch/3ch/4ch
出力電力
80W×4ch 4Ωステレオ

120W×4ch 2Ωステレオ

240W×2ch 4Ωブリッジ
出力部動作クラス
AB級動作
周波数特性
10〜40KHz
歪み率
0.02%以下
SN比
108dB以上
内蔵CrossOver
HP/LP切替式(3ch/4chBP設定可能)
クロスオーバー周波数/スロープ
HP 15〜4.0KHz Butterworth 12dB/oct固定

LP 40〜4.0KHz Butterworth￿ 12dB/oct固定
バスブースト
45Hz/0〜+18dB(C/Dチャネル)
入力感度
RCA:1.0V〜6.0V / ハイレベル:2.5V〜14.0V
入力インピーダンス
RCA:30KΩ / ハイレベル:12Ω
入力モード
2ch/4ch
ダンピングファクター
200以上
プリアウト
RCA 2ch フルレンジ 1.0V〜6.0V
ハイレベル入力
専用コネクター付属 (ADEP回路搭載で純正 H/U 軽負荷時のエラー検知を回避可能)
オートパワーオン機能
対応(ハイレベル入力時) 適合H/Uの判定方法
リモートレベルコントローラー
LP切替時に機能します C/Dチャンネル専用 5.0mケーブル付き
動作電源電圧
9.6V〜16.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
アイドリング電流
1.0A(無信号時)
内蔵ヒューズ
ATO 30A×2
外形寸法(W×H×D)
241×57×334(mm) G-TWOと同サイズ
重量
4.0Kg

C/Dチャンネル専用

付属レベルコントローラー

HELIXロゴのイルミネーション

入力端子、クロスオーバー調整部

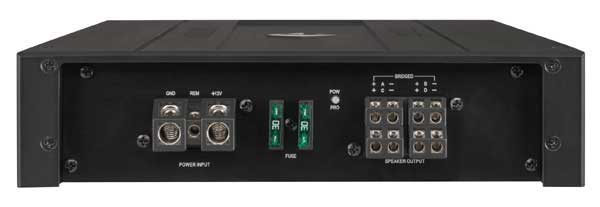

電源、スピーカー端子

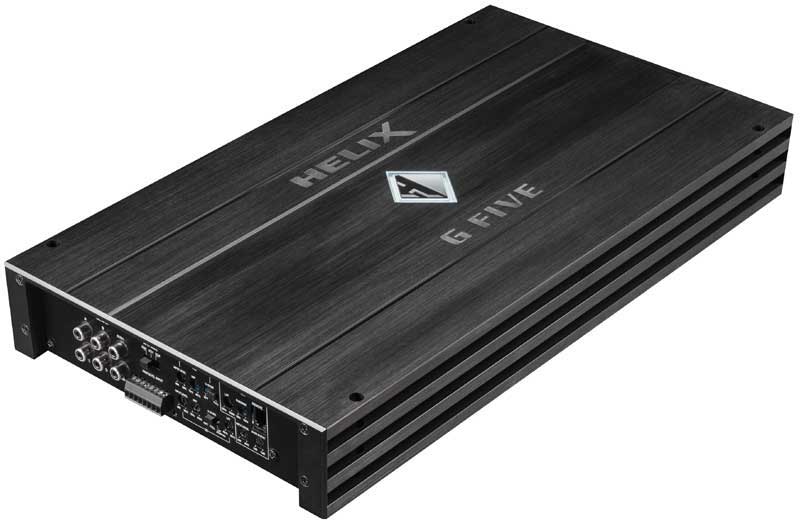

G-FIVE 80W×4ch+360W×1chAMP    希望小売価格 ¥75,000 + 税

G-FIVE 主な特徴
・幅445×高さ57×奥行241mmの高品位な筐体
・80W×4ch + 360W×1ch(4Ωステレオ時)
・ナチュラルサウンドのAB級動作(Ach/Bch/Cch/Dchを採用
・締まりの有る低域を追求したD級動作(Sub WOOFER ch)
・グランドがループにならないフローティング入力回路
・Butterworth 12dB/oct 内蔵クロスオーバー搭載
・ハイレベルインプット機能搭載
(ADEP回路搭載で純正 H/U 無負荷時のエラー表示を回避可能)
・オートパワーオンセンサー機能搭載
(BTLアンプのDC電圧を検出して自動的に電源が入ります)
・アイドリングストップ対応
(5秒間/6Vまでの短時間電源電圧低下しても動作環境を維持します)

G-FIVE 主な仕様
チャンネルモード
3ch/4ch/5ch
出力電力
80W×4ch + 360W×1ch 4Ωステレオ

120W×4ch + 600W×1ch 2Ωステレオ

240W×2ch 4Ωブリッジ(AB-ch/CD-ch)
出力部動作クラス
AB級動作(Ach/Bch/Cch/Dch)+ D級動作(Sub WOOFER ch)
周波数特性
10〜40KHz
歪み率
0.02%以下
SN比
105dB以上
内蔵CrossOver
HP/LP切替式(Cch/DchのみBP設定可能)
クロスオーバー周波数/スロープ
HP 15〜4.0KHz Butterworth 12dB/oct固定

LP 40〜4.0KHz Butterworth 12dB/oct固定
バスブースト
45Hz/0〜+18dB(Sub WOOFER ch)
入力感度
RCA:1.0V〜6.0V / ハイレベル:2.5V〜14.0V
入力インピーダンス
RCA:30KΩ / ハイレベル:12Ω
入力モード
2ch/4ch/5ch
ダンピングファクター
200以上
プリアウト
RCA 2ch フルレンジ 1.0V〜6.0V
ハイレベル入力
専用コネクター付属 (ADEP回路搭載で純正 H/U 軽負荷時のエラー検知を回避可能)
オートパワーオン機能
対応(ハイレベル入力時) 適合H/Uの判定方法
リモートレベルコントローラー
サブウーファーチャンネル専用 5.0mケーブル付き
動作電源電圧
9.6V〜16.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
アイドリング電流
1.8A(無信号時)
内蔵ヒューズ
ATO 40A×3
外形寸法(W×H×D)
241×57×445(mm)
重量
5.5Kg

サブウーファーチャンネル専用
付属レベルコントローラー

HELIXロゴのイルミネーション

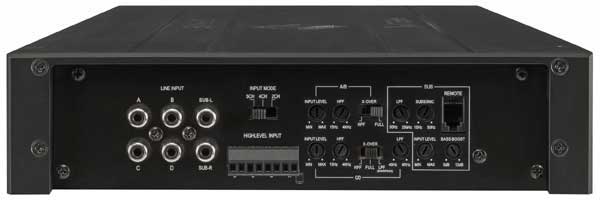

入力端子、クロスオーバー調整部

電源、スピーカー端子
