AUDIOTEC FISCHER GmbH

M-SERIES POWER AMPLIFIER

D級アンプのナチュラルサウンドを追求したMシリーズパワーアンプ
M-ONE
240W×1ch
M-FOUR
100W×4ch
M-SIX
100W×6ch

Mシリーズパワーアンプはナチュラルサウンドを追求したD級動作のパワーアンプ、
コンパクトサイズを実現した新開発モデルです。

パワーアンプ部のファイナルディバイスは、MOS-FETで構成されたD級アンプを採用。
M-ONE 1ch は4パラ接続、M-FOUR / M-SIX は2パラ接続で強力にスピーカーをドライブします。

電源部のスイッチングディバイスはMOS-FETの2パラレル駆動で、大型トロイダルトランス
大容量電解コンデンサーとの組み合わせにより、強力な電源を構成しています。(M-ONE / M-FOUR)
M-SIX は、MOS-FETの3パラレル駆動の超強力な電源を採用しています。

便利な内蔵クロスオーバーを搭載。ハイパス15〜4KHz/ローパス40〜4KHzの範囲でハイパスまたは
ローパス(バンドパス)を設定可能で、M-FOUR / M-SIXは2WAYマルチシステムなどに対応します。
(バンドパスはM-FOURの3ch/4ch、M-SIXの3ch/4ch/5ch/6chに使用可能)

M-ONE/M-FOURモデルは、ハイレベル入力に対応し純正デッキなどのスピーカー出力を接続可能です。
新開発のADEP回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。

動作可能な電源電圧は10.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)

プロテクションは、サーマル、オーバーロード、ショートなどの異常の場合には、
ハイスピードプロテクション機能が動作します。

電源投入時にはトップパネルのHELIXロゴのイルミネーションが白く点灯し華やかに演出します。

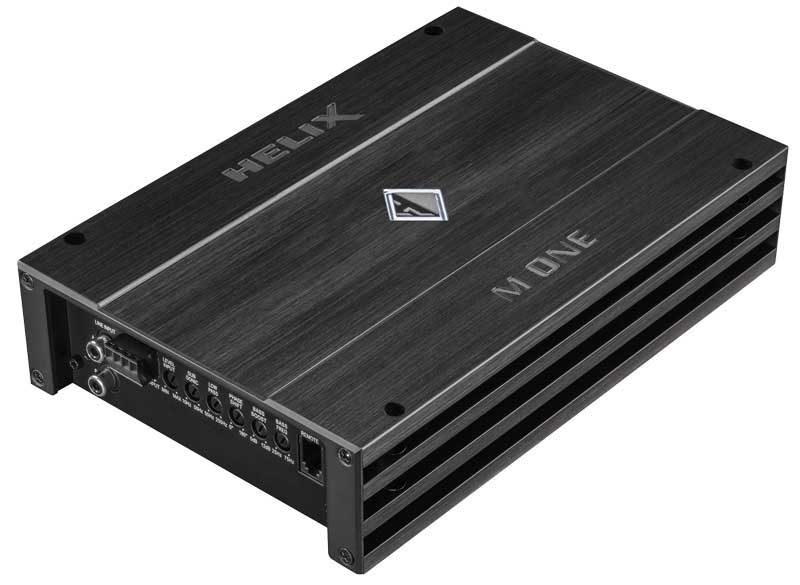

M-ONE 240W×1ch POWER AMP    希望小売価格 \44,000(税抜価格\40,000)

M-ONE 主な特徴
・幅230×高さ50×奥行154mmのコンパクトなサイズ
・240W×1ch(4Ωステレオ時)
・サブウーファー専用アンプ
・ナチュラルサウンドを追求したD級動作
・グランドがループにならないフローティング入力回路
・Butterworth 12dB/oct 内蔵クロスオーバー搭載
・ハイレベルインプット機能搭載
(ADEP回路搭載で純正 H/U 無負荷時のエラー表示を回避可能)
・オートパワーオンセンサー機能搭載
(BTLアンプのDC電圧を検出して自動的に電源が入ります)
・アイドリングストップ対応
(5秒間/6Vまでの短時間電源電圧低下しても動作環境を維持します)

M-ONE 主な仕様
チャンネルモード
1ch
出力電力
240W×1ch 4Ω

410W×1ch 2Ω

600W×1ch 1Ω
出力部動作クラス
D級動作
周波数特性
10〜250Hz
歪み率
0.20%以下
SN比
95dB以上
内蔵CrossOver
常時ON
クロスオーバー周波数/スロープ
HP 10〜50Hz Butterworth 12dBoct(サブソニック)

LP 50〜250Hz Butterworth 24dB/oct
バスブースト
25〜75Hz/0〜+12dB
フェイズ
0〜-180° バリアブル
入力感度
RCA:0.5V〜6.0V / ハイレベル:1.1V〜13.0V
入力インピーダンス
RCA:20KΩ / ハイレベル:13Ω
入力モード
1ch/2ch
ダンピングファクター
100以上
プリアウト
未対応
ハイレベル入力
専用4ピンコネクター付属 (ADEP回路搭載で純正 H/U 軽負荷時のエラー検知を回避可能)
オートパワーオン機能
対応(ハイレベル入力時) 適合H/Uの判定方法
リモートレベルコントローラー
LP切替時に機能します 5.0mケーブル付き
動作電源電圧
10.5V〜16.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
アイドリング電流
0.65A(無信号時)
内蔵ヒューズ
ATO 35A×2(サイドパネル)
外形寸法(W×H×D)
154×55×230(mm) M-FOUR 同サイズ
重量
2.2Kg

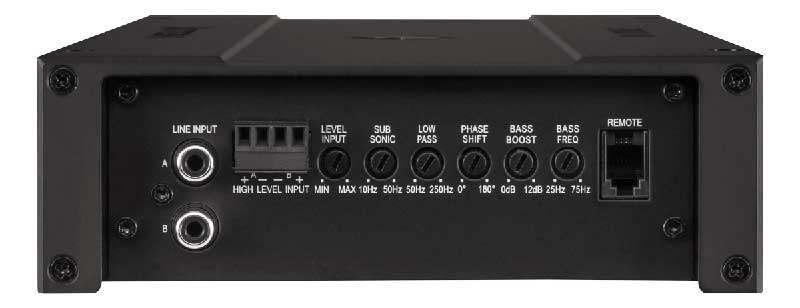

入力端子、クロスオーバー調整部

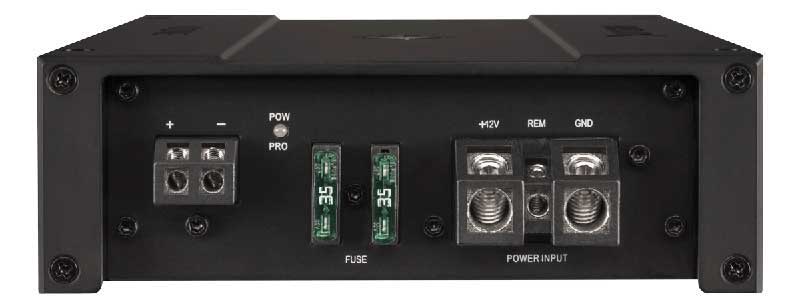

電源とスピーカー端子、ヒューズ ATO 35A×2


M-FOUR 100W×4ch POWER AMP    希望小売価格 \55,000(税抜価格\50,000)

M-FOUR 主な特徴
・幅230×高さ50×奥行154mmのコンパクトなサイズ
・100W×4ch(4Ωステレオ時)
・ナチュラルサウンドを追求したD級動作
・グランドがループにならないフローティング入力回路
・Butterworth 12dB/oct 内蔵クロスオーバー搭載
・ハイレベルインプット機能搭載
(ADEP回路搭載で純正 H/U 無負荷時のエラー表示を回避可能)
・オートパワーオンセンサー機能搭載
(BTLアンプのDC電圧を検出して自動的に電源が入ります)
・アイドリングストップ対応
(5秒間/6Vまでの短時間電源電圧低下しても動作環境を維持します)

M-FOUR 主な仕様
チャンネルモード
2ch/3ch/4ch
出力電力
100W×4ch 4Ωステレオ

100W×4ch 2Ωステレオ

200W×2ch 4Ωブリッジ
出力部動作クラス
D級動作
周波数特性
10〜30KHz
歪み率
0.05%以下
SN比
98dB以上
内蔵CrossOver
HP/LP切替式(LP 3ch/4ch)
クロスオーバー周波数/スロープ
HP 15〜4.0KHz Butterworth 12dB/oct

LP 40〜4.0KHz Butterworth￿ 12dB/oct(3ch/4ch)
入力感度
RCA:0.5V〜6.0V / ハイレベル:1.3V〜13.0V
入力インピーダンス
RCA:20KΩ / ハイレベル:13Ω
入力モード
2ch/4ch
ダンピングファクター
100以上
プリアウト
未対応
ハイレベル入力
専用4ピンコネクター付属 (ADEP回路搭載で純正 H/U 軽負荷時のエラー検知を回避可能)
オートパワーオン機能
対応(ハイレベル入力時) 適合H/Uの判定方法
リモートレベルコントローラー
未対応
動作電源電圧
10.5V〜16.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
アイドリング電流
1.1A(無信号時)
内蔵ヒューズ
ATO 30A×2(基板上)
外形寸法(W×H×D)
154×50×230(mm) M-ONE 同サイズ
重量
2.2Kg

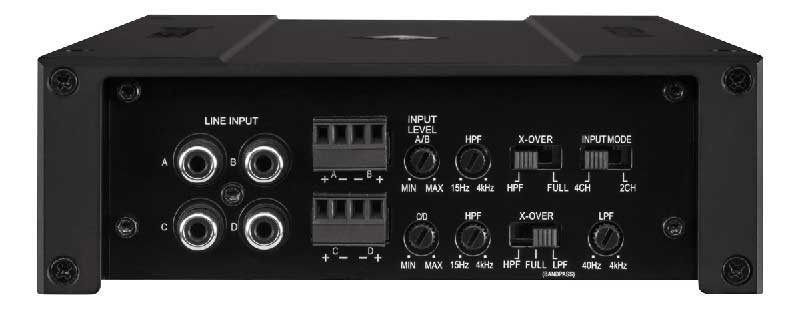

入力端子、クロスオーバー調整部

電源とスピーカー端子、ヒューズは基板内

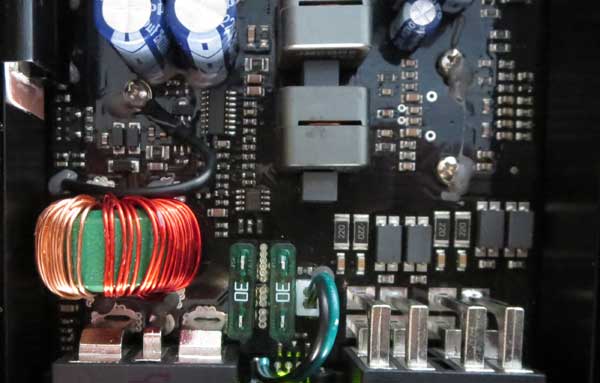

M-FOUR 基板上のATO 30Aヒューズ

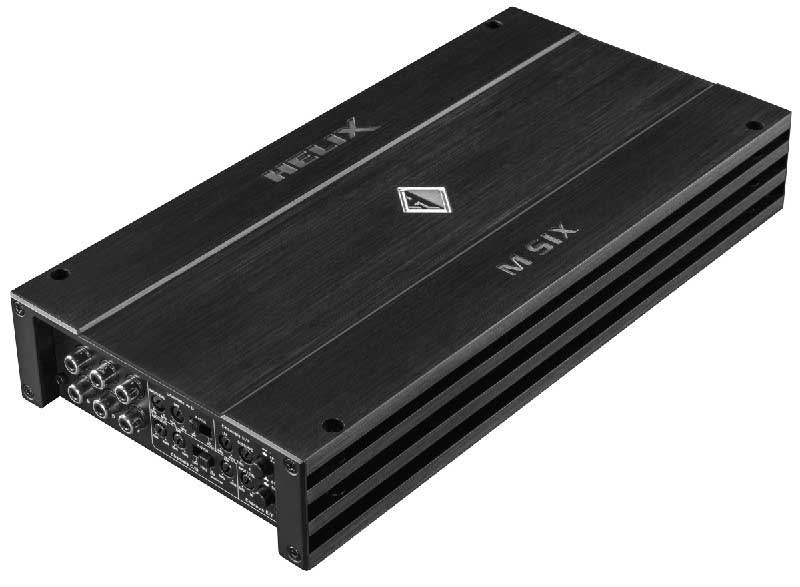

M-SIX 100W×6ch POWER AMP    希望小売価格 \77,000(税抜価格\70,000)

M-SIX 主な特徴
・幅320×高さ50×奥行154mmのコンパクトなサイズ
・100W×6ch(4Ωステレオ時)
・ナチュラルサウンドを追求したD級動作
・グランドがループにならないフローティング入力回路
・Butterworth 12dB/oct 内蔵クロスオーバー搭載
・アイドリングストップ対応
(5秒間/6Vまでの短時間電源電圧低下しても動作環境を維持します)

M-SIX 主な仕様
チャンネルモード
3ch/4ch/5ch/6ch
出力電力
100W×6ch 4Ωステレオ

100W×6ch 2Ωステレオ

200W×3ch 4Ωブリッジ
出力部動作クラス
D級動作
周波数特性
10〜30KHz
歪み率
0.05%以下
SN比
98dB以上
内蔵CrossOver
HP/LP切替式(LP 5ch/6ch)
クロスオーバー周波数/スロープ
HP 15〜4.0KHz Butterworth 12dB/oct(サブソニック)

LP 40〜4.0KHz Butterworth 12dB/oct(5ch/6ch)
入力感度
RCA:0.5V〜6.0V
入力インピーダンス
RCA:20KΩ
入力モード
6ch RCA
ダンピングファクター
100以上
プリアウト
未対応
ハイレベル入力
未対応
オートパワーオン機能
未対応
リモートレベルコントローラー
未対応
動作電源電圧
10.5V〜16.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
アイドリング電流
1.55A(無信号時)
内蔵ヒューズ
ATO 35A×2(基板上)
外形寸法(W×H×D)
154×50×320(mm)
重量
3.1Kg

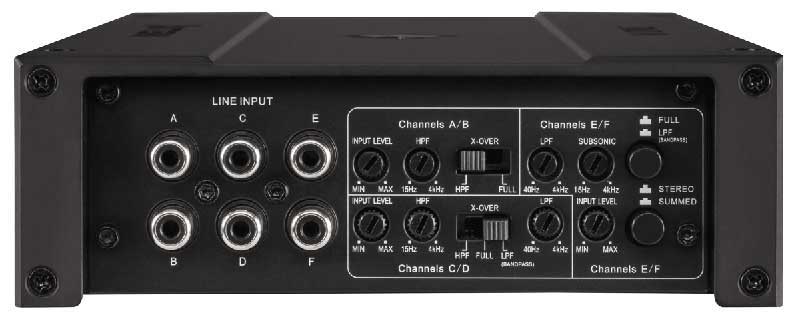

入力端子、クロスオーバー調整部

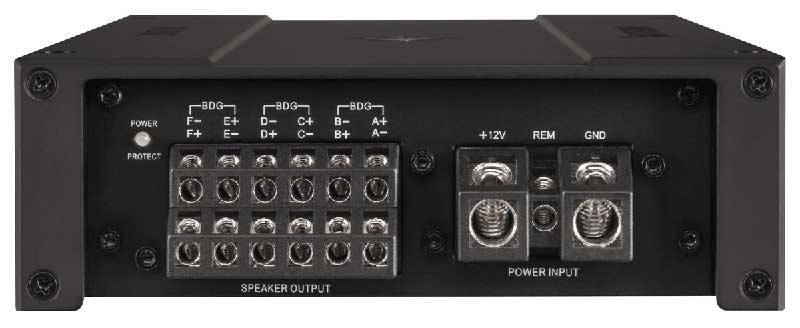

電源とスピーカー端子、ヒューズは基板内


弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
