P-SIX DSP POWER AMPLIFIER

EISA Best Product 2015-2016の栄冠に選ばれました!
Auto Sound Web Grand Prix 2015の栄冠に選ばれました!
HELIX P-SIX DSPがEISA Best Product2015-2016
を受賞した事はオーディオテックフィッシャー社
として大変名誉な事とコメントしています。
ハイレゾクオリティーでサンプリングしている
高品位サウンドとシステム拡張性が大きい事が
がヨーロッパでも認められました。
日本は世界でもっとも厳しい耳をもった市場です。
そこで一番信頼性の高いオートサウンドにおいて
HELIX P-SIX DSP がグランプリを獲得できたことは、
オーディオテックフィッシャー社として大変名誉なことです。
創業者でありCEOのハインツ・フィッシャーは
『高位で切望した賞を得られたことは誇りであり喜びです。
弊社にとって素晴らしいニュースであることだけでなく
カーオーディオで究極のサウンドを追い求める人にとっても
最高のニュースとなります。』とコメント。

HELIX P-SIX DSP 8ch ハイレゾDSP内蔵6ch パワーアンプ   希望小売価格 ¥180,000 + 税
光デジタル入力端子:96KHz/24bit

内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら

HELIX P-SIX DSPは新開発の48KHz/24bitフォーマットの8chプロセッサーと
Class Ultra D コンセプトの6ch 高性能デジタルパワーアンプが融合した
次世代のプロセッサー内蔵パワーアンプです。

パワーアンプはClass Ultra D コンセプトを採用。
通常のデジタルパワーアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を
除去して音楽信号へ変換しているので、2Ω/4Ω/8Ωと負荷インピーダンスによって
周波数特性が変化し歪み特性の改善に限界がありました。
Class Ultra D コンセプトではNFB回路(ネガティブフィードバック)に
フィルター回路を設けて高周波成分を打ち消すので、出力回路に余分なフィルターを通さず
音楽信号を出力することを達成しました。これにより
負荷インピーダンスによる周波数特性の変化が無く、低歪化も実現しています。
ダンピングファクター1000以上と高音質再生を可能にしています。

内蔵プロセッサーは、内部処理の動作サンプルレート【48KHz/24bit】で動作
64 bit プロセッサーを295MHzのクロックで駆動し
高速処理が可能なので高音質を達成しています。
デジタル入力の音楽データーは96KHz/24bitフォーマットに対応しています。
新開発の調整アプリケーションATF-PC-TOOL は細かい設定が可能になりました。
信号レベル/EQレベルは0.25dB ステップ、タイムアライメント7.1mm ステップ
HP/LP/BPのスロープは最大-42dB/octまで対応しています。

アナログ入力信号はハイレベル6ch(スピーカー出力)または、RCA入力6ch、
デジタル入力信号は光デジタル(96KHz/24bit)を装備しています。
外部入力を増設する場合はHELIX EXTENSION CARDを追加すれば
システムの拡張が可能になります。

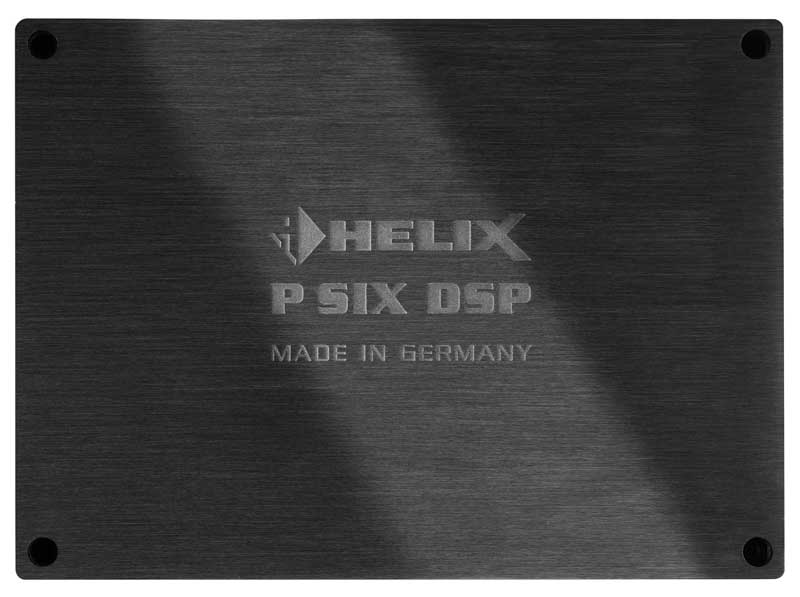

トップパネル

内部基板
Analog Devices 社製 64bit プロセッサー、クロック295MHzで駆動
サンプルレート48KHz / 24bitで動作してます。
A/Dコンバーター:高音質 24bit Burr Brown 社製
D/Aコンバーター:高音質 24bit Burr Brown 社製
入力6ch分のレベル切換機能を搭載

サイドパネル入力側
RCA入力6ch、スピーカー入力6ch、光入力(96KHz/24bit)
ユニバーサルリモコン端子、コントロールスイッチ、PC接続用 Mini USB端子

サイドパネル出力側
RCA出力2ch、スピーカー出力端子6ch、電源&リモートIN/OUT端子

HELIX P-SIX DSP オーディオ仕様
チャンネルモード
6ch 注:本機はブリッチ接続ができません
出力電力
120W×6ch 4Ωステレオ

215W×4ch 2Ωステレオ(Cch/Dch/Ech/Fchのみ2Ω対応)
ダンピングファクター
1000以上
RCA入力
6ch入力
ハイレベル入力
6ch スピーカー入力
オートパワーオン機能
対応(ハイレベル入力時) 適合H/Uの判定方法
入力感度
RCA入力:4V〜8V、ハイレベル入力:10V〜20V
入力インピーダンス
RCA入力:64KΩ
光デジタル入力
角形TOS×1系統 (SPDIF:6-96KHz/24bit)
外部デジタル入力
別売 HELIX EXTENSION CARD
RCA出力端子、出力電圧
2ch OUT PUT、出力電圧3V
リモート端子
リモートイン1系統、リモートアウト2系統
周波数特性(+0/-1dB)
10〜22KHz
高調波歪率
0.01%
DSP
64bit プロセッサー×1基、クロック周波数:295MHz
動作サンプルレート
48KHz / 24bit
A/Dコンバーター
高音質 24bit Burr Brown 社製
D/Aコンバーター
高音質 24bit Burr Brown 社製
SN比
105dB以上(デジタル入力時)100dB以上(アナログ入力時)
出力レベル
5.0dB〜-30dB
各部レベル調整ステップ
0.25dB / ステップ
タイムアライメントステップ
7.1mm / ステップ
動作電源電圧
9.6V〜18.0V
その他
コントロール入力端子、HECスロット、USBmini端子(PC接続用)
アイドリング電流
2.2A
内蔵ヒューズ
mini 20A×3
外形サイズW×H×D
260×50×190(mm)
重量
2.3 Kg
付属品
USBケーブル1.8m

HELIX P-SIX DSP セットアップ スペック
ハイパス
20〜20KHz(1/52オクターブステップ)
ローパス
20〜20KHz(1/52オクターブステップ)
ハイパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
ローパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30/36/42(dB/oct)

Bessel:6/12/18/24/30/36/42(dB/oct)

Chebychev:6/12/18/24/30/36/42(dB/oct)

Linkwitz:12/24/36(dB/oct)

Self-define12(dB/oct)+Q:0.5〜2.0(0.1ステップ)
イコライザ
30バンド 1/3オクターブ:1/24オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(0.25dBステップ)
イコライザQ特性
0.5〜15.0(0.1ステップ)
タイムアライメント
0〜-535.94cm(7.1mm=0.02msステップ)
位相調整
0度、または 180度
位相調整(ウーファー)
0〜348.75度 11.25度ステップ(31ステップ)
調整用ソフトウエア
ATF DSP PC-Tool V3.XX(Webよりダウンロード)
対応OS
Microsoft Windows XP/Vista(32bit)/Windows-7/Windows-8
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

ATF PC-TOOLの画面
クロスオーバーイコライザー調整画面

入力選択調整画面

タイムアライメント調整画面

コントローラー/HEC設定画面

(画像をクリックすると拡大します)
PC-TOOL ソフトウエアは左項のダウンロードボタンから取り込めます

オプション品

DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。

HELIX EXTENSION CARD
拡張カードは全4モデル
USB HD AUDIO INPUT / Bluerooth INPUT / Optical INPUT / 3.5mm AUX INPUT
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

HEC USB HD AUDIO INPUT MODULE※1
希望小売価格 ¥28,000 + 税
写真はHELIX DSP PRO MKII
HEC Bluetooth INPUT MODULE
希望小売価格 ¥22,000 + 税
写真はHELIX DSP PRO MKII
HEC OPTICAL INPUT MODULE

希望小売価格 ¥14,000 + 税
写真はHELIX DSP PRO MKII

HEC 3.5mm AUX INPUT MODULE

希望小売価格 ¥14,000 + 税
写真はHELIX DSP PRO MKII
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。
