AUDIOTEC FISCHER GmbH
MADE IN GERMANY
HELIX P-SIX DSP ULTIMATE 12chDSP内蔵6chパワーアンプ 希望小売価格 286,000円（税抜価格 260,000円）
同軸デジタル入力：192KHz/24bit、 光デジタル入力端子：96KHz/24bit
内部処理サンプリングレート 96KHz-24bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
EISA Best Product 2022-2023の栄冠に選ばれました！
HELIX P-SIX DSP ULTIMATE は新開発の32Bitコプロセッサーを搭載、
DSPチップはADAU1452/ADAU1462とデュアル仕様、
96KHz/24bitフォーマットの12chのプロセッサーが完成、
Class Ultra D コンセプトの6ch 高性能デジタルパワーアンプが融合した
次世代のプロセッサー内蔵パワーアンプです。
パワーアンプはClass Ultra D コンセプト。
通常のデジタルパワーアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を
除去して音楽信号へ変換しているので、2Ω/4Ω/8Ωと負荷インピーダンスによって
周波数特性が変化し歪み特性の改善に限界がありました。
Class Ultra D コンセプトではNFB回路（ネガティブフィードバック）に
フィルター回路を設けて高周波成分を打ち消すので、出力回路に余分なフィルターを通さず
音楽信号を出力することを達成しました。これにより
負荷インピーダンスによる周波数特性の変化が無く、低歪化も実現しています。
ダンピングファクター100以上と高音質再生を可能にしています。
内部処理の動作サンプルレート【96KHz/24bit】の高速処理を行っております。
64 bit プロセッサー2基を295MHzのクロックで駆動しているので
高速処理が可能になり、圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。
デジタル入力は、 同軸入力：192KHz/24bit、光入力端子：96KHz/24bitの二系統を搭載、
アナログ入力信号はハイレベル6ch（スピーカー出力）または、RCA入力6ch、3WAYをミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
また、新開発のADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
（画像をクリックすると拡大します）
バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 こちら
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
別売りのHELIX EXTENSION CARD を追加すれば
最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら
HELIX P-SIX DSP ULTIMATE は24V車へ対応いたしました。
寒冷地仕様車、4WD車、トラックなどに電圧変換コンバーターを
使用しないで直接電源を接続する事が可能です。
本体サイズ、サイドパネルのレイアウトは旧モデルを継承しております。

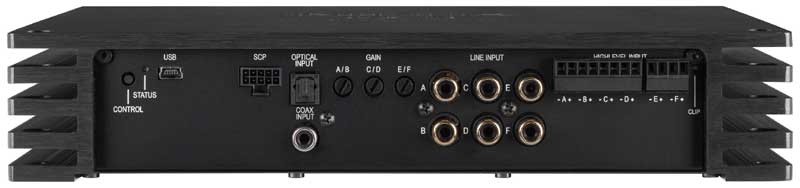

サイドパネル入力側
RCA入力6ch、スピーカー入力6ch、光入力（96KHz/24bit）同軸入力（192KHz/24bit）
ユニバーサルリモコン端子、コントロールスイッチ、PC接続用 Mini USB端子

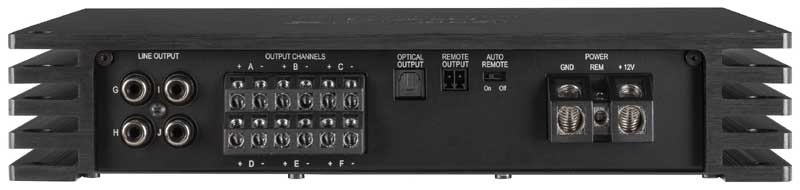

サイドパネル出力側
LINE OUT 4ch、スピーカー出力端子6ch、電源＆リモートIN/OUT端子
光出力（96KHz/24bit） オートリモートON/OFFスイッチ
HELIX P-SIX DSP ULTIMATE オーディオ仕様
| チャンネルモード |
6ch 注：本機はブリッチ接続ができません |
| 出力電力 |
120W×6ch 4Ωステレオ |
| 230W×4ch 2Ωステレオ（Cch/Dch/Ech/Fchのみ2Ω対応） |
|
| ダンピングファクター |
100以上 |
| RCA入力 |
6ch入力 |
| ハイレベル入力 |
6ch スピーカー入力 |
| オートパワーオン機能 （注） |
対応（ハイレベル入力時） 適合H/Uの判定方法 （ON/OFF スイッチ基板上に装備） |
| 入力感度 |
RCA入力：1V〜4V or 2V〜8V、ハイレベル入力：4V〜16V
or 8V〜32V |
| 入力インピーダンス |
RCA入力：13KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADEP.3自動切換） |
| 同軸デジタル入力 |
SPDIF:12〜192KHz/24bit |
| 光デジタル入力 |
SPDIF:12-96KHz/24bit |
| 外部デジタル入力 |
別売 HELIX EXTENSION CARD |
| RCA出力端子、出力電圧 |
4ch LINE OUT、出力電圧3V |
| 光デジタル出力 |
角形TOS×1系統/2ch (SPDIF:96KHz/24bit) |
| リモート端子 |
リモートイン1系統、リモートアウト2系統 |
| 周波数特性(+0/-1dB) |
10〜44KHz |
| 高調波歪率 |
0.004% |
| DSP |
64bit プロセッサー×2基、クロック周波数：295MHz |
| 動作サンプルレート |
96KHz / 24bit |
| A/Dコンバーター |
高音質 24bit Burr Brown
社製 |
| D/Aコンバーター |
高音質 24bit Burr Brown
社製 |
| SN比 |
108dB以上（デジタル入力時）102dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ |
| タイムアライメントステップ |
3.6mm / ステップ |
| 動作電源電圧 |
10.5V〜32.0V DC24V車使用可能 |
| その他 |
SPC端子、HECスロット、USBmini端子（PC接続用） |
| アイドリング電流 |
1.35A以下 |
| リモート出力電流 |
500mA（最大） |
| 内蔵ヒューズ |
mini 20A×3 |
| 外形サイズＷ×Ｈ×Ｄ |
260×50×190(mm) |
| 重量 |
2.7 Kg |
| 付属品 |
USBケーブル1.8m、SCP - MINI
DIN 変換ケーブル |
初期モデルは 常時オートパワーオン機能が動作します。
HELIX P-SIX DSP ULTIMATE セットアップ スペック
| ハイパス |
20〜20KHz（1/52オクターブステップ） |
| ローパス |
20〜20KHz（1/52オクターブステップ） |
| ハイパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| ローパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30/36/42（dB/oct） |
| Bessel：6/12/18/24/30/36/42（dB/oct） |
|
| Chebychev：6/12/18/24/30/36/42（dB/oct） |
|
| Linkwitz：12/24/36（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） |
|
| イコライザ |
30バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（0.10dBステップ） |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-535.94cm（3.5mm=0.01msステップ） |
| 位相調整 |
0度、または 180度 |
| 位相調整（ウーファー） |
0〜348.75度 11.25度ステップ（31ステップ） |
| 調整用ソフトウエア |
ATF DSP PC-Tool V5.XX（Webよりダウンロード） |
| 対応OS |
Microsoft Windows-10/11（32/64bit） |
Advanced CoProcessor
オプション品
DIRECTOR/CONDUCTOR/URC-3/URC-1/RTA
入力の切換や各種ボリュームの調整は、コントローラーで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTORボタン、またはDIRECTORの画像をクリック。
