AUDIOTEC FISCHER GmbH

MADE IN GERMANY

HELIX P-TWO 2chパワーアンプ     希望小売価格 ¥120,000 + 税
新次元のハイレゾリューションパワーアンプの登場
光デジタル入力端子:96KHz/24bit



HELIX P-TWO は新開発の "Ultra HD Class D" コンセプトの2ch パワーアンプです。

通常のデジタルパワーアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を
除去して音楽信号へ変換しているので、2Ω/4Ω/8Ωと負荷インピーダンスによって
周波数特性が変化し歪み特性の改善に限界がありました。
"Ultra HD Class D" コンセプトではNFB回路(ネガティブフィードバック)に
フィルター回路を設けて高周波成分を打ち消すので、出力回路に余分なフィルターを通さず
音楽信号を出力することを達成しました。これにより
負荷インピーダンスによる周波数特性の変化が無く、0.005%以下と低歪化も実現しています。
さらにダンピングファクター200以上と高音質再生を可能にしています。

アナログ入力信号はハイレベル2ch(スピーカー出力)または、
RCA入力2chを装備しています。ハイレベル入力の場合オートパワーオンが働きます。

1系統の光デジタル入力端子を装備しました。
内蔵DACには高音質 32bit Burr Brown 社製を採用しています。
アナログ入力と同じ様に、ゲイン調整、クロスオーバー調整も可能です。

基板上のスイッチをSPDIF ダイレクトインに切換をすると、アナログ回路を
通らなくなるのでサウンドクオリティーの高いシステムが構成できます。
SPDIF ダイレクトインは、ゲイン調整、クロスオーバー調整が出来なくなります。
P-SIX DSP MKII/DSP PRO MKII/DSP.2/PP86DSP/PP62DSPなど
ボリューム調整機能を持つプロセッサー専用の入力端子です。

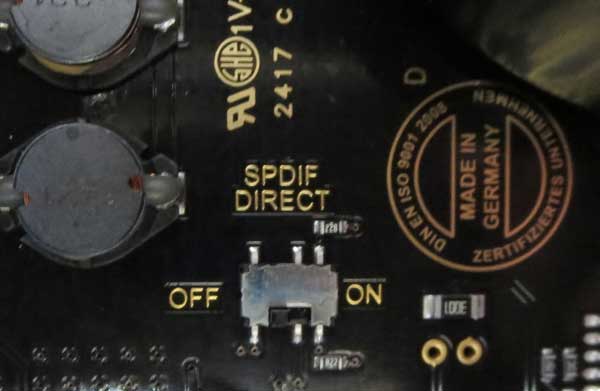

SPDIF ダイレクトインスイッチ

便利な内蔵クロスオーバーを搭載。ハイパス15〜4KHz/ローパス40〜4KHzの範囲でハイパスまたは
ローパス(バンドパス)を設定可能です。
低域を増強するバスブースト機能(40〜120Hz/0〜+9dB)も搭載しています。
付属のリモートレベルコントローラーはバンドパス時に機能します。

筐体のデザイン、サイズ(260mm×50mm×190mm)はP-SIX DSP MKII と同じです。
P-SIX DSP MKII との組み合わせ例はこちら

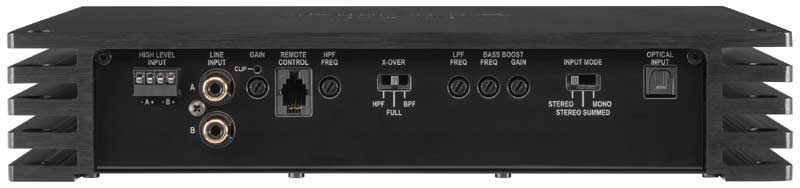

サイドパネル入力側
スピーカー入力2ch、RCA入力2ch、クロスオーバー調整部
リモートレベルコントローラー端子、光デジタル入力端子

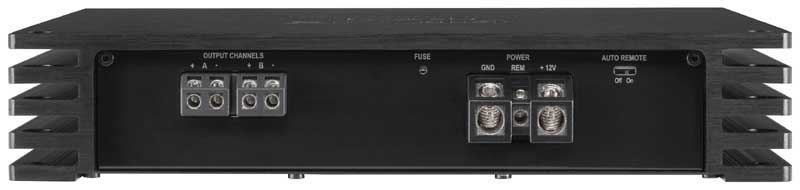

サイドパネル出力側
スピーカー出力端子、電源&リモートIN端子、オートパワーオンON/OFFスイッチ


HELIX P-TWO 主な仕様
チャンネルモード
2ch 注:本機はブリッチ接続ができません
出力電力
280W×2ch 4Ωステレオ

490W×2ch 2Ωステレオ
出力部動作クラス
Ultra HD Class D級動作
周波数特性
10〜40KHz
歪み率
0.005%以下
SN比
105dB以上
光デジタル入力
角形TOS×1系統(SPDIF:28-96KHz)

SPDIF ダイレクトインON:アナログ入力は使用できなくなります
内蔵CrossOver
HP/LP/BP 切替式
クロスオーバー周波数/スロープ
HP 15〜4.0KHz Butterworth 12dB/oct固定

LP 40〜4.0KHz Butterworth￿ 12dB/oct固定

BP 40〜4.0KHz Butterworth￿ 12dB/oct固定
バスブースト
45Hz〜120Hz/0〜+9dB
入力感度
RCA入力:2V〜8V、ハイレベル入力:5V〜20V
入力インピーダンス
RCA:10KΩ / ハイレベル:13Ω
入力モード
2ch
ダンピングファクター
200以上
ハイレベル入力
専用コネクター付属 (ADEP回路搭載で純正 H/U 軽負荷時のエラー検知を回避可能)
オートパワーオン機能
対応(ハイレベル入力時) 適合H/Uの判定方法
リモートレベルコントローラー
付属 5.0mケーブル付き(バンドパス切替時に機能します)
動作電源電圧
10.5V〜16.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
アイドリング電流
1.9A(無信号時)
内蔵ヒューズ
mini 30A×3
外形寸法(W×H×D)
260×50×190(mm)
重量
2.6Kg
:アナログ入力と光デジタル入力の切換は出来ません。
双方を同時に使用しますと信号はミックスされ出力します。


P-SIX DSP MKII + P-TWOの組み合わせ例

P-TWOの光デジタル入力を使用したシステムの組み合わせ例です。
P-SIX DSP MKII へHEC 3.5mm AUX INPUT MODULEを装着しますと、
P-SIX DSP MKII の光デジタル出力をP-TWOの光デジタル入力へ接続する事ができます。
P-SIX DSP MKII の光デジタル出力は、P-SIX DSP MKII のGch/Hchで調整が可能です。
P-TWOはブリッチ接続できないので、サブウーファーアンプとして使用する場合は
ダブルボイスコイル(DVC)のウーファーを使用ください。
