AUDIOTEC FISCHER GmbH
MADE IN GERMANY
HELIX V-EIGHT DSP 10chDSP内蔵 8chパワーアンプ 希望小売価格 \176,000（税抜価格\160,000）
内部処理の動作サンプルレート48KHz/24bitを達成した
新次元のハイレゾリューションオーディオプロセッサーアンプの登場です。
光デジタル入力端子：96KHz/24bit
内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
HELIX V-EIGHT DSP は新開発の48KHz/24bitフォーマットの10chプロセッサーと
Pure Class Ultra GD コンセプトの8ch 高性能デジタルパワーアンプが融合した
次世代のプロセッサー内蔵パワーアンプです。
パワーアンプはP-SIX DSP に使用している Class Ultra D コンセプトを
更に進化させたPure Class Ultra GD コンセプトを採用しました。
Pure Class Ultra GD コンセプトは、入力信号レベルに応じて、電源供給電圧を
リニアに変化させ余分な電流を極限まで低下させ効率を大幅に改善しました。
また、通常のデジタルアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を
除去して音楽信号へ変換しているので、2Ω/4Ω/8Ωと負荷インピーダンスによって
周波数特性が変化し歪み特性の改善に限界がありました。
Pure Class Ultra GD コンセプトではNFB回路（ネガティブフィードバック）に
フィルター回路を設けて高周波成分を打ち消すので、出力回路に余分な
フィルターを通さず音楽信号を出力することを達成しました。
負荷インピーダンスによる周波数特性の変化が無く、低歪化も実現しています。
ダンピングファクター70以上と高音質再生を可能にしています。
内蔵プロセッサーは、内部処理の動作サンプルレート【48KHz/24bit】で動作
64 bit プロセッサーを295MHzのクロックで駆動し
高速処理が可能なので高音質を達成しています。
デジタル入力の音楽データー96KHz/24bitの再生に対応しました。
新開発の調整アプリケーションATF-PC-TOOL は細かい設定が可能になりました。
信号レベル/EQレベルは0.25dB ステップ、タイムアライメント7.1mm ステップ
HP/LP/BPのスロープは最大-42dB/octまで対応しています。
アナログ入力信号はハイレベル6ch（スピーカー出力）または、RCA入力6ch、
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
別売りのHELIX EXTENSION CARD を追加すれば
最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

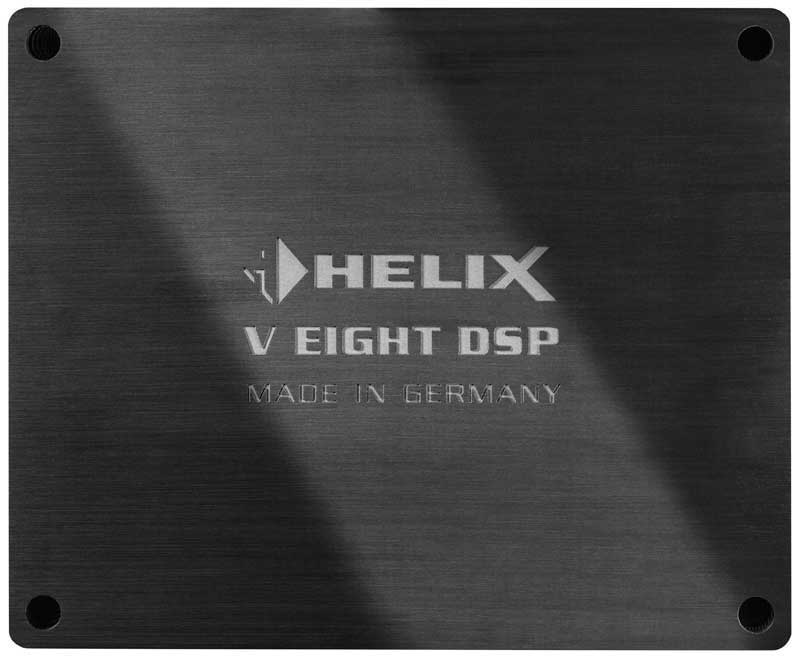

トップパネル

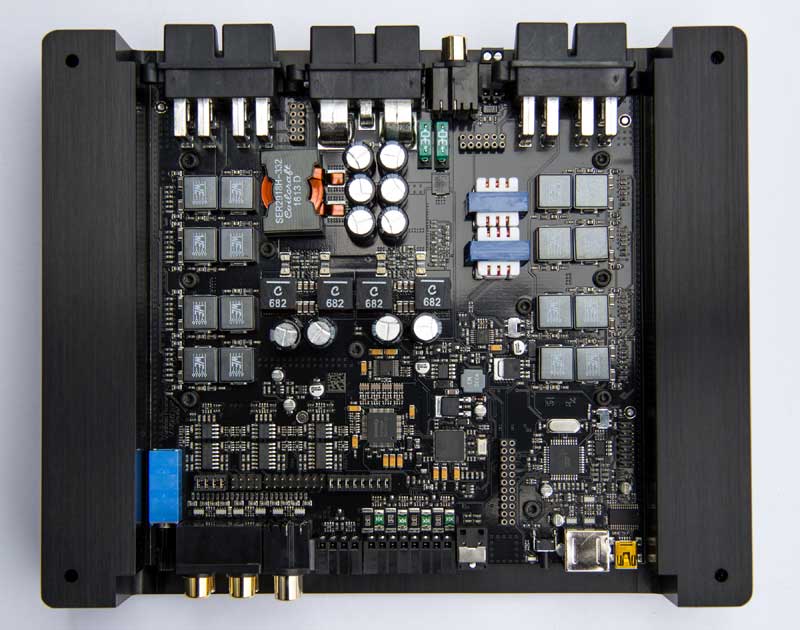

内部基板
Analog Devices 社製 64bit プロセッサー、クロック295MHzで駆動
サンプルレート48KHz / 24bitで動作してます。
A/Dコンバーター：高音質 24bit Burr Brown 社製
D/Aコンバーター：高音質 24bit Burr Brown 社製
入力6ch分のレベル切換機能を搭載

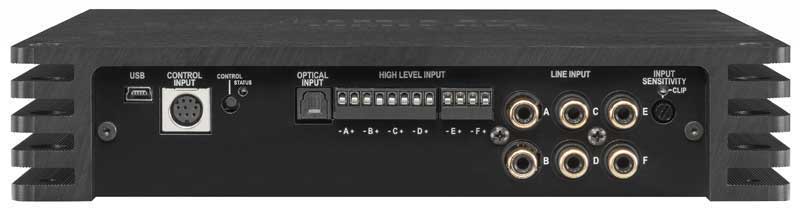

サイドパネル入力側
RCA入力6ch、スピーカー入力6ch、光入力（96KHz/24bit）
ユニバーサルリモコン端子、コントロールスイッチ、PC接続用 Mini USB端子

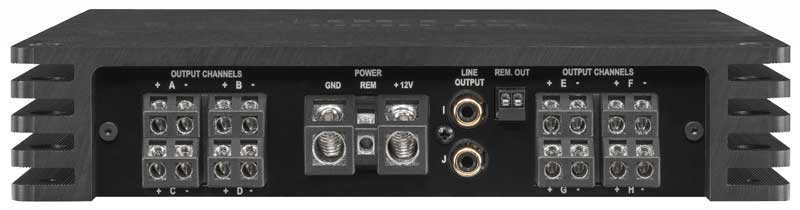

サイドパネル出力側
RCA出力2ch、スピーカー出力端子6ch、電源＆リモートIN/OUT端子
HELIX V-EIGHT DSP オーディオ仕様
| チャンネルモード |
8ch 注：本機はブリッチ接続ができません |
| 出力電力 |
75W×8ch 4Ωステレオ |
| 120W×8ch 2Ωステレオ |
|
| ダンピングファクター |
70以上 |
| RCA入力 |
6ch入力 |
| ハイレベル入力 |
6chスピーカー入力 |
| オートパワーオン機能 |
対応（ハイレベル入力時）※ 適合H/Uの判定方法 （ON/OFF スイッチ筐体内に装備） |
| 入力感度 |
RCA入力：2V〜4V/4V〜8V、ハイレベル入力：5V〜10V/10V〜20V |
| 入力インピーダンス |
RCA入力：10KΩ |
| 光デジタル入力 |
角形TOS×1系統 (SPDIF:6-96KHz/24bit) |
| 外部デジタル入力 |
別売 HELIX EXTENSION CARD |
| RCA出力端子、出力電圧 |
2ch OUT PUT、出力電圧3V |
| リモート端子 |
リモートイン1系統、リモートアウト2系統 |
| 周波数特性(+0/-1dB) |
10〜22KHz |
| 高調波歪率 |
0.015% |
| DSP |
64bit プロセッサー×1基、クロック周波数：295MHz |
| 動作サンプルレート |
48KHz / 24bit |
| A/Dコンバーター |
高音質24bit Burr Brown 社製 |
| D/Aコンバーター |
高音質24bit Burr Brown 社製 |
| SN比 |
105dB以上（デジタル入力時）100dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ（PC-TOOL V4.50a以降使用時） |
| タイムアライメントステップ |
7.1mm/ステップ |
| 動作電源電圧 |
10.5V〜16.0V |
| その他 |
コントロール入力端子、HECスロット、USBmini端子（PC接続用） |
| アイドリング電流 |
1.0A以下 |
| 内蔵ヒューズ |
mini 30A×2 |
| 外形サイズＷ×Ｈ×Ｄ |
220×44×180(mm) |
| 重量 |
2.0Kg |
| 付属品 |
USBケーブル1.8m |
外部のリモート信号やACC信号でONさせる事ができます。
その場合、筐体内部のオートパワーオンスイッチをOFFに設定して
リモートイン端子にリモート信号やACC信号を接続します。
HELIX V-EIGHT DSP セットアップ スペック
| ハイパス |
20〜20KHz（1/52オクターブステップ） |
| ローパス |
20〜20KHz（1/52オクターブステップ） |
| ハイパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| ローパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30/36/42（dB/oct） |
| Bessel：6/12/18/24/30/36/42（dB/oct） |
|
| Chebychev：6/12/18/24/30/36/42（dB/oct） |
|
| Linkwitz：12/24/36（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） |
|
| イコライザ |
30バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（0.10dBステップ）PC-TOOL
V4.50a以降使用時 |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-535.94cm（7.1mm=0.02msステップ） |
| 位相調整 |
0度、または 180度 |
| 位相調整（ウーファー） |
0〜348.75度 11.25度ステップ（31ステップ） |
| 調整用ソフトウエア |
ATF DSP PC-Tool V4.XX（Webよりダウンロード） |
| 対応OS |
Microsoft Windows-7/Windows-8/Windows-10 |
| システム要件 |
1GHz以上のCPU、1GHz以上のRAM、 |
| 25MB以上のHDD空容量、USB2.0ポート |
|
| 解像度1024×768以上のディスプレイ |
ATF PC-TOOLの画面
クロスオーバーイコライザー調整画面
|
入力選択調整画面
|
タイムアライメント調整画面
|
コントローラー/HEC設定画面
|
PC-TOOL ソフトウエアは左項のダウンロードボタンから取り込めます
オプション品
DIRECTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-3で行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-3/RTAボタン、またはDIRECTORをクリック。
