AUDIOTEC FISCHER GmbH
MADE IN GERMANY
HELIX V-EIGHT DSP MKII 10chDSP内蔵8chパワーアンプ 希望小売価格 220,000円（税抜価格 200,000円）
内部処理サンプリングレート 48KHz-32bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
HELIX V-EIGHT DSP MKIIは HELIX V-EIGHT DSPをベースに機能進化と利便性を追求しました。
48KHz/32bitフォーマットの10chプロセッサーとPure Class Ultra GD コンセプトの
8ch 高性能デジタルパワーアンプが融合した、次世代のプロセッサー内蔵パワーアンプです。
MKII になり、内部処理の動作サンプルレートを【48KHz/32bit】にアップグレードしました。
64 bit プロセッサーを295MHzのクロックで駆動しているので高速処理が可能になり、
圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。
パワーアンプはP-SIX DSP に使用している Class Ultra D コンセプトを
更に進化させたPure Class Ultra GD コンセプトを採用しました。
Pure Class Ultra GD コンセプトは、入力信号レベルに応じて、電源供給電圧を
リニアに変化させ余分な電流を極限まで低下させ効率を大幅に改善しました。
また、通常のデジタルアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を
除去して音楽信号へ変換しているので、2Ω/4Ω/8Ωと負荷インピーダンスによって
周波数特性が変化し歪み特性の改善に限界がありました。
Pure Class Ultra GD コンセプトではNFB回路（ネガティブフィードバック）に
フィルター回路を設けて高周波成分を打ち消すので、出力回路に余分な
フィルターを通さず音楽信号を出力することを達成しました。
負荷インピーダンスによる周波数特性の変化が無く、低歪化も実現しています。
ダンピングファクター70以上と高音質再生を可能にしています。
アナログ入力信号はハイレベル8ch（スピーカー出力）または、RCA入力6ch、
ハイレベル8ch入力をそのまま8ch出力する事ができます。
また、ハイレベル入力は4ch（4WAY）をミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
また、新開発のADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
（画像をクリックすると拡大します）
バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 こちら
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
別売りのHELIX EXTENSION CARD を追加すれば
最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら
サイドパネル入力側
RCA入力6ch、スピーカー入力8ch、光入力（96KHz/24bit）
ユニバーサルリモコン端子、コントロールスイッチ
PC接続用 Mini USB端子、入力ゲイン調整VR

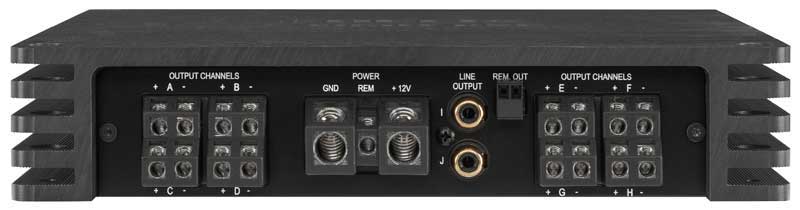

サイドパネル出力側
RCA出力2ch、スピーカー出力端子8ch、電源＆リモートIN/OUT端子

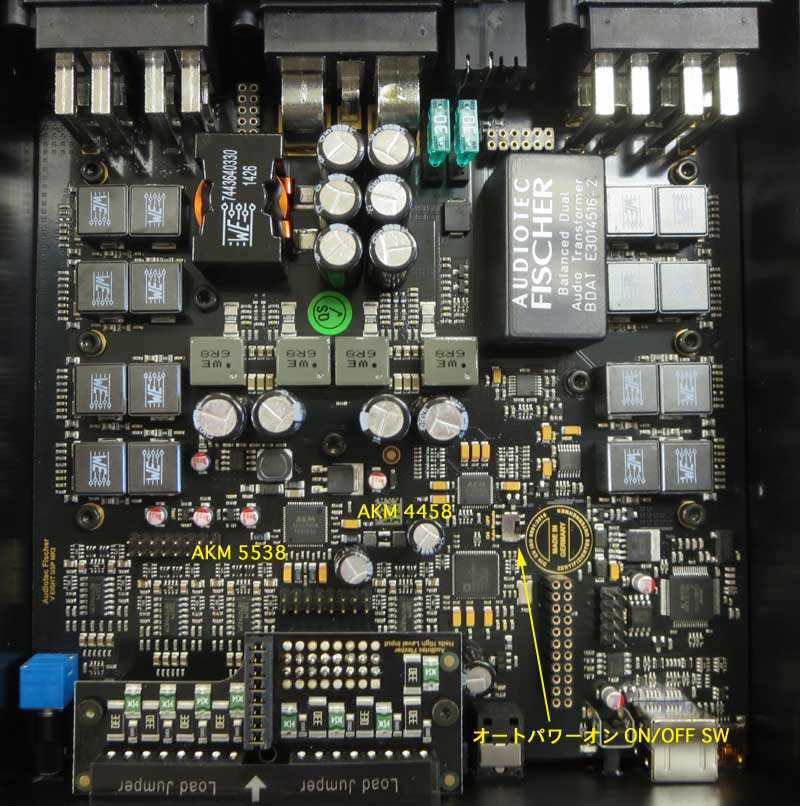

内部基板
Analog Devices 社製 64bit プロセッサー、クロック295MHzで駆動
サンプリングレート48KHz / 32bitで動作してます。
AKM 32bit プレミアムAD/DA コンバーター
オートパワーオンON/OFFスイッチを基板上に配置しています。
『AKM』旭化成エレクトロニクス株式会社 Webに掲載されました。こちら
HELIX V-EIGHT DSP オーディオ仕様
| チャンネルモード |
8ch 注：本機はブリッチ接続ができません |
| 出力電力 |
75W×8ch 4Ωステレオ |
| 120W×8ch 2Ωステレオ |
|
| ダンピングファクター |
70以上 |
| RCA入力 |
6ch入力 |
| ハイレベル入力 |
8chスピーカー入力（4WAY ミックス可能） |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 （ON/OFF スイッチ基板上に装備） |
| 入力感度 RCA |
LOW：1V〜4V HIGH：2V〜8V ※HIGHは基板内部のジャンパー2個使用 |
| 入力感度 ハイレベル |
LOW：4V〜16V HIGH：8V〜32V ※HIGHは基板内部のジャンパー2個使用 |
| 入力インピーダンス |
RCA入力：12KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADEP.3自動切換） |
| 光デジタル入力 |
角形TOS×1系統 (SPDIF:6-96KHz/24bit) |
| 外部デジタル入力 |
別売 HELIX EXTENSION CARD |
| RCA出力端子、出力電圧 |
2ch OUT PUT、出力電圧3V |
| リモート端子 |
リモートイン1系統、リモートアウト2系統 |
| 周波数特性(+0/-1dB) |
10〜22KHz |
| 高調波歪率 |
0.015% |
| DSP |
64bit プロセッサー×1基、クロック周波数：295MHz |
| 動作サンプルレート |
48KHz / 32bit |
| A/Dコンバーター |
高音質 32bit Asahi Kasei Microdevices 社製 |
| D/Aコンバーター |
高音質 32bit Asahi Kasei Microdevices 社製 |
| SN比 |
107dB以上（デジタル入力時）103dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ |
| タイムアライメントステップ |
7.1mm/ステップ |
| 動作電源電圧 |
10.5V〜16.0V（5秒間/6Vまでの短時間電源電圧低下に対応） |
| その他 |
コントロール入力端子、HECスロット、USBmini端子（PC接続用） |
| アイドリング電流 |
1.0A以下 |
| リモート出力電流 |
500mA（最大） |
| 内蔵ヒューズ |
mini 30A×2 |
| 外形サイズＷ×Ｈ×Ｄ |
220×44×180(mm) |
| 重量 |
2.0Kg |
| 付属品 |
USBケーブル1.8m、ハイレベルゲイン切換用ジャンパーピン、六角レンチ |
HELIX V-EIGHT DSP セットアップ スペック
| ハイパス |
20〜20KHz（1/52オクターブステップ） |
| ローパス |
20〜20KHz（1/52オクターブステップ） |
| ハイパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| ローパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30/36/42（dB/oct） |
| Bessel：6/12/18/24/30/36/42（dB/oct） |
|
| Chebychev：6/12/18/24/30/36/42（dB/oct） |
|
| Linkwitz：12/24/36（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） |
|
| イコライザ |
30バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（0.10dBステップ） |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-535.94cm（7.1mm=0.02msステップ） |
| 位相調整 |
0度、または 180度 |
| 位相調整（ウーファー） |
0〜348.75度 11.25度ステップ（31ステップ） |
| 調整用ソフトウエア |
ATF DSP PC-Tool V4.XX（Webよりダウンロード） |
| 対応OS |
Microsoft Windows-10/11 |
Advanced CoProcessor
オプション品
DIRECTOR/CONDUCTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、コントローラーで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
