AUDIOTEC FISCHER GmbH
MADE IN GERMANY
HELIX V-EIGHT DSP ULTIMATE 14chDSP内蔵8chパワーアンプ 希望小売価格 253,000円（税抜価格 230,000円）
EISA Best Product 2025-2026の栄冠に選ばれました！
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
HELIX V-EIGHT DSP ULTIMATEは 機能進化、利便性、音質向上を追求しました。
48KHz/24bitフォーマットの14chプロセッサーとClass HD コンセプトの
8ch 高性能デジタルパワーアンプが融合した、
次世代、NEXTシリーズのプロセッサー内蔵パワーアンプです。
内部処理の動作サンプルレートを【48KHz/24bit】にしました。
64 bit プロセッサーを295MHzのクロックで駆動しているので
高速処理が可能になり、圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。
パワーアンプはV-EIGHT DSP MKI に使用している Class Ultra GDを
更に進化させたClass HD コンセプトを採用しました。
Class HD コンセプトは、入力信号レベルに応じて、電源供給電圧を
リニアに変化させ余分な電流を極限まで低下させ効率を大幅に改善しました。
また、通常のデジタルアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を
除去して音楽信号へ変換しているので、2Ω/4Ω/8Ωと負荷インピーダンスによって
周波数特性が変化し歪み特性の改善に限界がありました。
Class HD コンセプトではNFB回路（ネガティブフィードバック）に
フィルター回路を設けて高周波成分を打ち消すので、出力回路に余分な
フィルターを通さず音楽信号を出力することを達成しました。
負荷インピーダンスによる周波数特性の変化が無く、低歪化も実現しています。
ダンピングファクター100以上と高音質再生を可能にしています。
アナログ入力信号はハイレベル12ch（スピーカー出力）または、RCA入力6ch、
ハイレベル入力は4ch（4WAY）をミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
また、ADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を装備し、
入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
（画像をクリックすると拡大します）
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
また、USB-C端子からデジタル入力ができます。
調整用パソコンをUSB-C端子に接続しますと、調整しながらパソコン内の楽曲が再生できます。（注）
別売りのEXTENSION CARD 2.0 Bluetooth HD INPUTを追加しますと、
ワイヤレスでデジタルプレイヤーが再生可能です。
EXTENSION CARD 2.0の詳細はこちら
（注）調整しながらパソコン内の楽曲が再生出来ない場合、
PC-TOOLを終了してDSPとパソコンの接続外してください。
再度、接続しますとオーディオ用のUSBドライバーが取り込まれます。
その状態でPC-TOOLを立ち上げ調整と再生を行ってください。

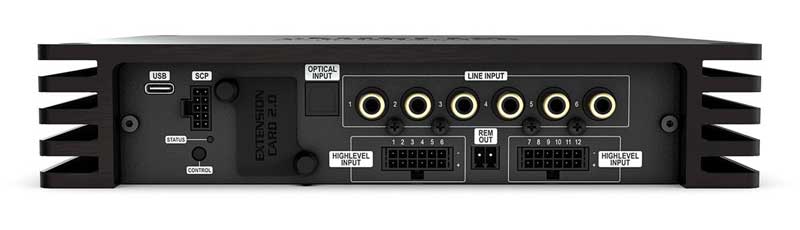

サイドパネル入力側
USB-C端子、 SPCリモコン端子、EXTENSION CARD 2.0端子、光入力（96KHz/24bit）、RCA入力6ch
コントロールスイッチ、スピーカー入力6ch、スピーカー入力6ch

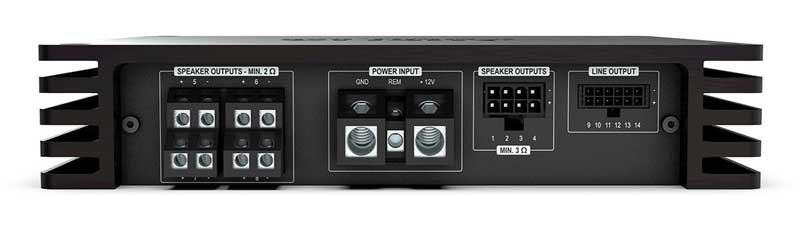

サイドパネル出力側
8chスピーカー出力端子、電源＆リモートIN/OUT端子、8chスピーカー出力端子、6ch ライン出力端子

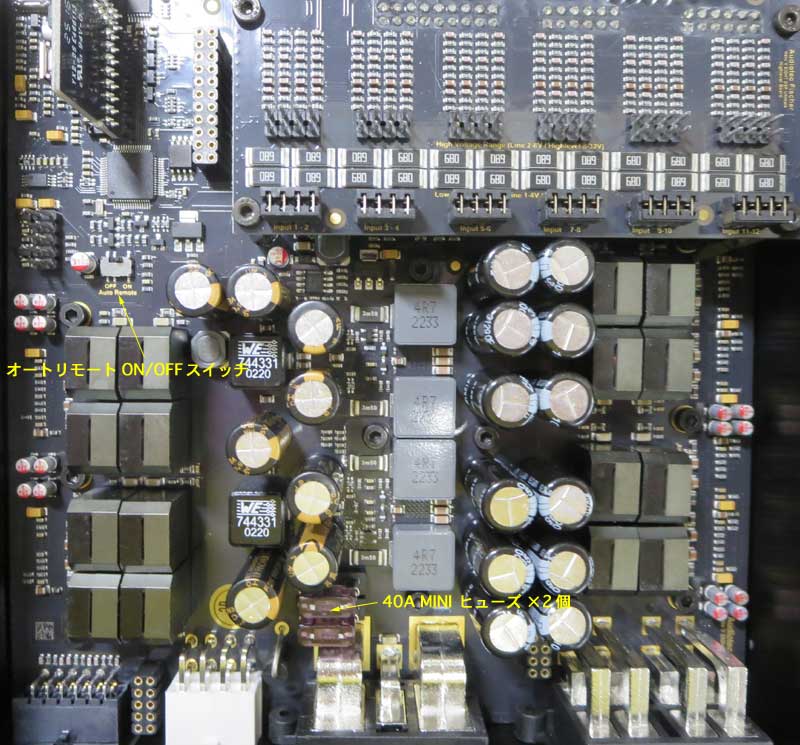

内部基板
オートリモートON/OFFスイッチ、40A MINI ヒューズ×2個

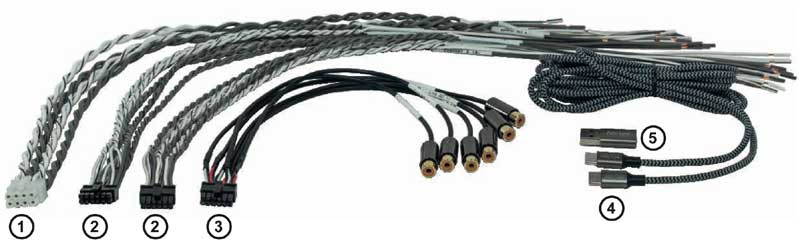

付属ケーブル
1、スピーカー出力ーケーブル(1ch/2ch/3ch/4ch )
2、ハイレベル入力ケーブル(6ch分)×2個
3、RCA出力ケーブル(6ch分)
4、USB-C ケーブル
5、USB-C / USB-A 変換アダプター
HELIX V-EIGHT DSP ULTIMATE オーディオ仕様
| チャンネルモード |
8ch 注：本機はブリッチ接続ができません |
| 出力電力 |
110W×8ch 4Ωステレオ (CH1〜CH8) RMS
140W |
| 220W×4ch 2Ωステレオ (CH5〜CH8) RMS
270W 2Ω負荷は(CH5〜CH8)使用可能 |
|
| ダンピングファクター |
100以上 |
| RCA入力 |
6ch入力 |
| ハイレベル入力 |
12chスピーカー入力（4WAY ミックス可能） |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 （ON/OFF スイッチ基板上に装備） |
| 入力感度 RCA |
1V〜8V |
| 入力感度 ハイレベル |
4V〜32V |
| 入力インピーダンス |
RCA入力：25KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADEP.3自動切換） |
| 光デジタル入力 |
角形TOS×1系統 (SPDIF:6-96KHz/24bit) |
| USBデジタル入力 |
USB-C端子入力 |
| RCA出力端子、出力電圧 |
6ch OUT PUT、出力電圧3V |
| リモート端子 |
リモートイン1系統、リモートアウト2系統 |
| 周波数特性(+0/-1dB) |
15〜22KHz |
| 高調波歪率 |
0.007% |
| DSP |
64bit プロセッサー×1基、クロック周波数：295MHz |
| 動作サンプルレート |
48KHz / 24bit |
| A/Dコンバーター |
高音質 24bit Burr Brown 社製 |
| D/Aコンバーター |
高音質 24bit Burr Brown 社製 |
| SN比 |
107dB以上（デジタル入力時）102dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ |
| タイムアライメントステップ |
7.1mm/ステップ |
| 動作電源電圧 |
10.5V〜18.0V（5秒間/6Vまでの短時間電源電圧低下に対応） |
| その他 |
SCP端子、EXTENSION CARD 2.0端子、USB-C端子（PC/楽曲
接続用） |
| アイドリング電流 |
750mA以下 |
| リモート出力電流 |
500mA（最大） |
| 内蔵ヒューズ |
mini 40A×2 |
| 外形サイズＷ×Ｈ×Ｄ |
220×44×180(mm) |
| 重量 |
2.0Kg |
| 付属品 |
USB-Cケーブル1.8m、スピーカー出力ケーブル、ハイレベル入力ケーブル×2、ライン出力ケーブル |
HELIX V-EIGHT DSP ULTIMATE セットアップ スペック
| ハイパス |
20〜20KHz（1/52オクターブステップ） |
| ローパス |
20〜20KHz（1/52オクターブステップ） |
| ハイパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| ローパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30/36/42（dB/oct） |
| Bessel：6/12/18/24/30/36/42（dB/oct） |
|
| Chebychev：6/12/18/24/30/36/42（dB/oct） |
|
| Linkwitz：12/24/36（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） |
|
| イコライザ |
30バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（0.10dBステップ） |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-535.94cm（7.1mm=0.02msステップ） |
| 位相調整 |
0度、または 180度 |
| 位相調整（ウーファー） |
0〜348.75度 11.25度ステップ（31ステップ） |
| 調整用ソフトウエア |
ATF DSP PC-Tool V6.XX（Webよりダウンロード） |
| 対応OS |
Microsoft Windows-10/11 |
Advanced CoProcessor
オプション品
DIRECTOR/CONDUCTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、コントローラーで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTORボタン、またはDIRECTORの画像をクリック。
