AUDIOTEC FISCHER GmbH
MADE IN GERMANY

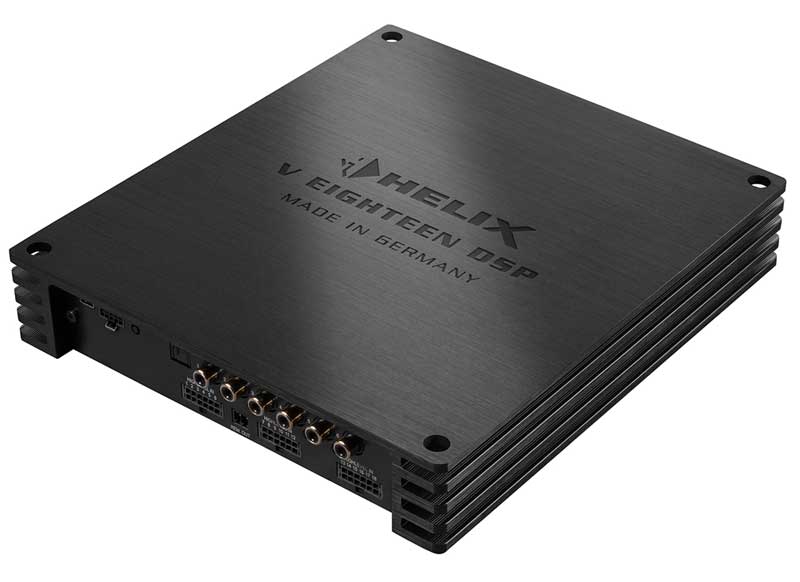

HELIX V-EIGHTEEN DSP 20chDSP内蔵 18chパワーアンプ 希望小売価格 330,000円（税抜価格 300,000円）
内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
HELIX V-EIGHTEEN DSPは、純正多チャンネルシステムに対応しました。
48KHz/24bitフォーマットの20chプロセッサーとPure Class Ultra GD コンセプトの
18ch 高性能デジタルパワーアンプが融合した、次世代のプロセッサー内蔵パワーアンプです。
今回、CONTROL端子からSCP端子に変更されました。
SCP端子に接続されたDIRECTORにはV-EIGHTEEN DSPから電源が供給させます。
内部処理の動作サンプルレート【48KHz/24bit】の高速処理を行っております。
2基の64 bit プロセッサーを295MHzのクロックで駆動しているので
高速処理が可能になり、圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。
今回、DIRECTORなどコントローラー接続端子が10ピン角形コネクターに進化しました。
相互通信に8ピン、残りの2ピンはDIRECTORなどの常時電源と
グランドが別売りケーブルで接続可能になります。
10ピン-8ピンDINの変換ケーブルが付属されてます。
パワーアンプ部は、Pure Class Ultra GD コンセプトを採用しました。
Pure Class Ultra GD コンセプトは、入力信号レベルに応じて、電源供給電圧を
リニアに変化させ余分な電流を極限まで低下させ効率を大幅に改善しました。
また、通常のデジタルアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を
除去して音楽信号へ変換しているので、2Ω/4Ω/8Ωと負荷インピーダンスによって
周波数特性が変化し歪み特性の改善に限界がありました。
Pure Class Ultra GD コンセプトではNFB回路（ネガティブフィードバック）に
フィルター回路を設けて高周波成分を打ち消すので、出力回路に余分な
フィルターを通さず音楽信号を出力することを達成しました。
負荷インピーダンスによる周波数特性の変化が無く、低歪化も実現しています。
ダンピングファクター50以上と高音質再生を可能にしています。
スピーカー出力は、1ch〜12ch 100W RMS/3Ω、13ch〜18ch 160W RMS/2Ωの
最大出力を達成しています。（1ch〜12ch の2Ω負荷はできません）
アナログ入力信号はハイレベル18ch（スピーカー出力）または、RCA入力6ch、
ハイレベル18ch入力をそのまま18ch出力する事ができます。
また、ハイレベル入力は4ch（4WAY）をミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
また、新開発のADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
（画像をクリックすると拡大します）
バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 こちら
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
別売りのHELIX EXTENSION CARD を追加すれば
最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

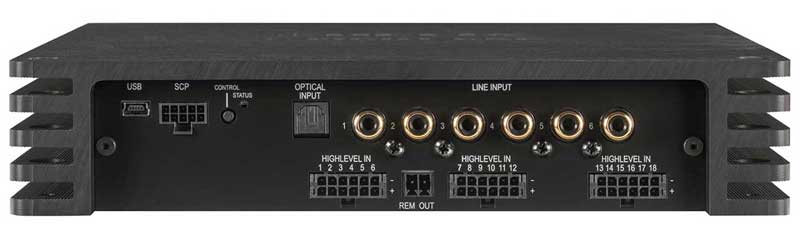

サイドパネル入力側
RCA入力6ch、スピーカー入力18ch、光入力（96KHz/24bit）
SCP 10ピンコネクターはDIRECTORなどコントローラー接続端子、コントロールスイッチ
PC接続用 Mini USB端子、リモートOUT端子

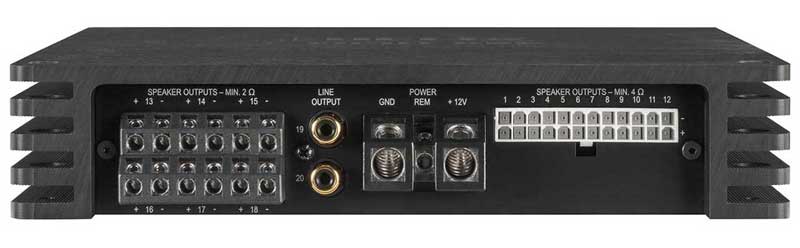

サイドパネル出力側
RCA出力2ch、スピーカー出力端子6ch + 12ch、電源＆リモートIN端子

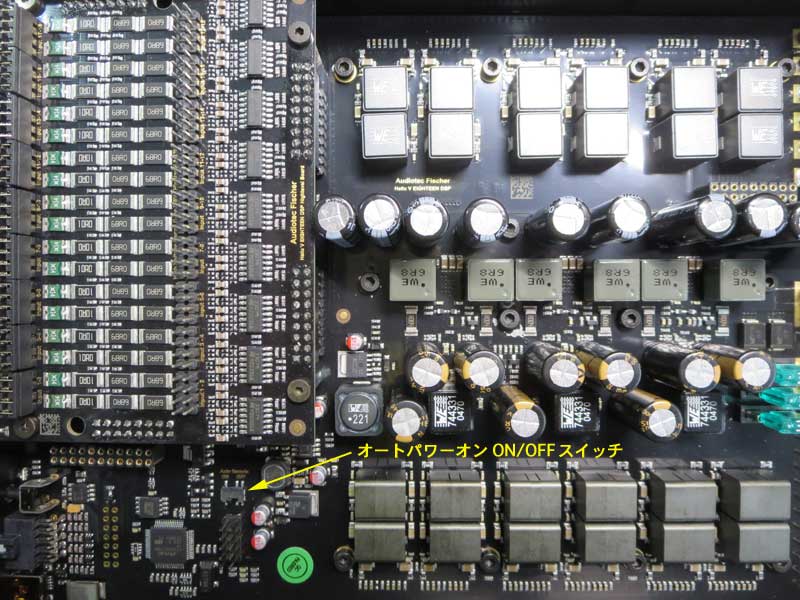

内部基板
Analog Devices 社製 64bit プロセッサー、クロック295MHzで駆動
サンプリングレート48KHz / 24bitで動作してます。
HELIX V-EIGHTEEN DSP オーディオ仕様
| チャンネルモード |
18ch 注：本機はブリッチ接続ができません |
| 出力電力 |
70W×12ch CH1〜CH12 4Ω |
| 75W×6ch CH13〜CH18 4Ω |
|
| 120W×6ch CH13〜CH18 2Ω |
|
| 最大出力電力 |
100W×12ch CH1〜CH12 3Ω |
| 160W×6ch CH13〜CH18 2Ω |
|
| ダンピングファクター |
50以上 |
| RCA入力 |
6ch入力 |
| ハイレベル入力 |
18chスピーカー入力 |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 （ON/OFF スイッチ筐体内に装備） |
| 入力感度 RCA |
4V、または、8V 基板内部のジャンパーで設定可能 |
| 入力感度
ハイレベル |
16V、または、32V 基板内部のジャンパーで設定可能 |
| 入力インピーダンス |
RCA入力：12KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADPEP.3自動切換） |
| 光デジタル入力 |
角形TOS×1系統 (SPDIF:6-96KHz/24bit) |
| 外部デジタル入力 |
別売 HELIX EXTENSION CARD |
| RCA出力端子、出力電圧 |
2ch OUTPUT、出力電圧3V |
| リモート端子 |
リモートイン1系統、リモートアウト2系統 |
| 周波数特性(+0/-1dB) |
20〜22KHz |
| 高調波歪率 |
0.015% |
| DSP |
64bit プロセッサー×2基、クロック周波数：295MHz |
| 動作サンプルレート |
48KHz / 24bit |
| A/Dコンバーター |
高音質 24bit バーブラウン社製 |
| D/Aコンバーター |
高音質 24bit バーブラウン社製 |
| SN比 |
107dB以上（デジタル入力時）102dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ |
| タイムアライメントステップ |
7.1mm/ステップ |
| 動作電源電圧 |
10.5V〜18.0V（5秒間/6Vまでの短時間電源電圧低下に対応） |
| その他 |
SPC端子、HECスロット、USBmini端子（PC接続用） |
| アイドリング電流 |
1.3A |
| リモート出力電流 |
500mA（最大） |
| 内蔵ヒューズ |
mini 30A×3 |
| 外形サイズＷ×Ｈ×Ｄ |
220×44×255(mm) |
| 重量 |
3.0Kg |
| 付属品 |
USBケーブル1.8m、入出力コネクターケーブル 、六角レンチ |
| 別売品 |
SCP - MINI DIN 変換ケーブル |
HELIX V-EIGHTEEN DSP セットアップ スペック
| ハイパス |
20〜20KHz（1/52オクターブステップ） |
| ローパス |
20〜20KHz（1/52オクターブステップ） |
| ハイパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| ローパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30/36/42（dB/oct） |
| Bessel：6/12/18/24/30/36/42（dB/oct） |
|
| Chebychev：6/12/18/24/30/36/42（dB/oct） |
|
| Linkwitz：12/24/36（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） |
|
| イコライザ |
30バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（0.1dBステップ） |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-708.33cm（7.1mm=0.02msステップ） |
| 位相調整 |
0度、または 180度 |
| 位相調整（ウーファー） |
0〜354.375度 5.625度ステップ（63ステップ） |
| 調整用ソフトウエア |
ATF DSPPC-Tool V5.04.01以降（Webよりダウンロード） |
| 対応OS |
Microsoft Windows(R) 10/11 |
Advanced CoProcessor
オプション品
DIRECTOR/CONDUCTOR/URC-3/URC-1/RTA
入力の切換や各種ボリュームの調整は、コントローラーで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTORボタン、またはDIRECTORの画像をクリック。

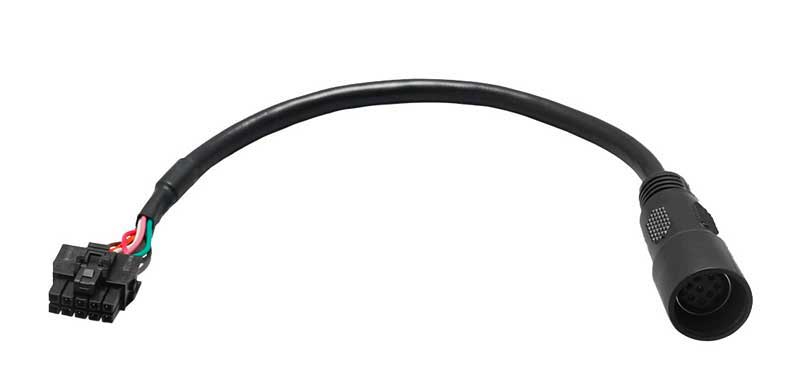

SCP-Mini DIN 変換アダプター 希望小売価格 4,400円（税抜価格 4,000円）
V-EIGHTEEN DSP にはSCP-MINI DIN 変換アダプターが付属されていません。
8ピンDINコネクターケーブルのDIRECTORやURC-3を接続するには
別売りのSPC-MINI DIN 変換アダプターが必要です。
