HELIX V-TWELVE DSP 14ch ハイレゾDSP内蔵12ch パワーアンプ   希望小売価格 ¥240,000 + 税

内部処理サンプリングレート 48KHz-32bit
high_res_logo_48_32.jpg pc_tyousei_kanou_icon.gif aco.jpg

ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら

HELIX V-TWELVE DSP は 純正多チャンネルシステムに対応した新商品です。
48KHz/32bitフォーマットの14chプロセッサーとPure Class Ultra GD コンセプトの
12ch 高性能デジタルパワーアンプが融合した、次世代のプロセッサー内蔵パワーアンプです。

内部処理の動作サンプルレート【48KHz/32bit】の高速処理を行っております。
64 bit プロセッサーを295MHzのクロックで駆動しているので
高速処理が可能になり、圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。

パワーアンプ部は、Pure Class Ultra GD コンセプトを採用しました。
Pure Class Ultra GD コンセプトは、入力信号レベルに応じて、電源供給電圧を
リニアに変化させ余分な電流を極限まで低下させ効率を大幅に改善しました。
また、通常のデジタルアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を
除去して音楽信号へ変換しているので、2Ω/4Ω/8Ωと負荷インピーダンスによって
周波数特性が変化し歪み特性の改善に限界がありました。
Pure Class Ultra GD コンセプトではNFB回路(ネガティブフィードバック)に
フィルター回路を設けて高周波成分を打ち消すので、出力回路に余分な
フィルターを通さず音楽信号を出力することを達成しました。
負荷インピーダンスによる周波数特性の変化が無く、低歪化も実現しています。
ダンピングファクター70以上と高音質再生を可能にしています。

アナログ入力信号はハイレベル12ch(スピーカー出力)または、RCA入力6ch、
ハイレベル12ch入力をそのまま12ch出力する事ができます。
また、ハイレベル入力は4ch(4WAY)をミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
HELIX DSP ULTRA独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト)機能の使用性が向上しました。
(画像をクリックすると拡大します)
バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 こちら

デジタル入力信号は光デジタル(96KHz/24bit)を装備しています。
外部入力を増設する場合はHELIX EXTENSION CARDを追加すれば
システムの拡張が可能になります。

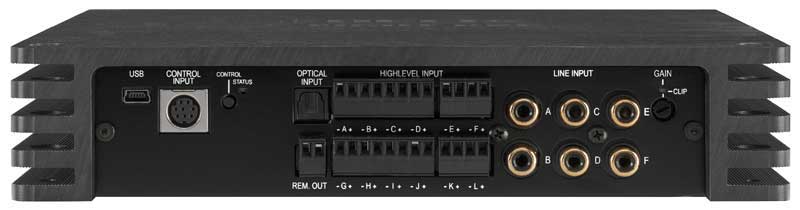

サイドパネル入力側
RCA入力6ch、スピーカー入力12ch、光入力(96KHz/24bit)
ユニバーサルリモコン端子、コントロールスイッチ
PC接続用 Mini USB端子、入力ゲイン調整VR、リモートOUT端子

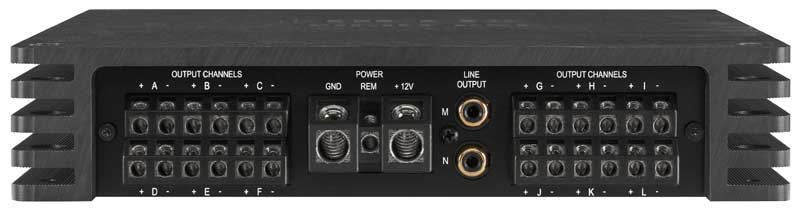

サイドパネル出力側
RCA出力2ch、スピーカー出力端子12ch、電源&リモートIN端子

AKMプレミアム AD/DA コンバーター
『AKM』旭化成エレクトロニクス株式会社 Webに掲載されました。こちら

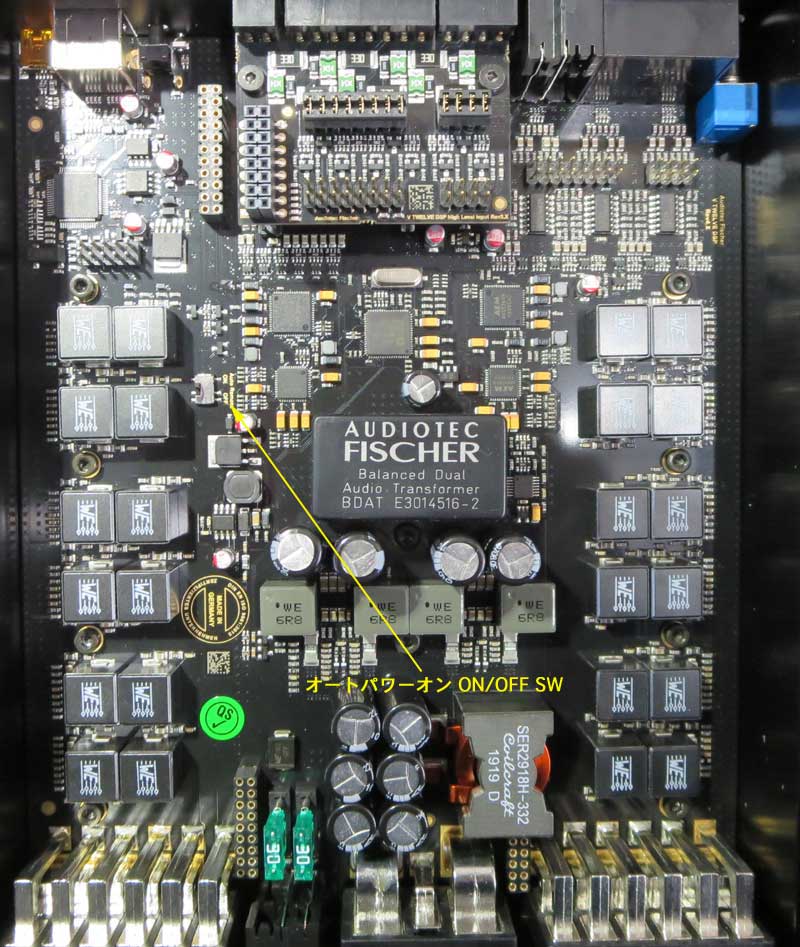

内部基板
Analog Devices 社製 64bit プロセッサー、クロック295MHzで駆動
サンプリングレート48KHz / 32bitで動作してます。


HELIX V-TWELVE DSP オーディオ仕様
チャンネルモード
12ch  注:本機はブリッチ接続ができません
出力電力
75W×12ch 4Ωステレオ

120W×12ch 2Ωステレオ
ダンピングファクター
70以上
RCA入力
6ch入力
ハイレベル入力
12chスピーカー入力
オートパワーオン機能
対応(ハイレベル入力時) 適合H/Uの判定方法 (ON/OFF スイッチ筐体内に装備)
入力感度 RCA
LOW:1V〜4V HIGH:2V〜8V ※HIGHは基板内部のジャンパー2個使用
入力感度 ハイレベル
LOW:4V〜16V HIGH:8V〜32V ※HIGHは基板内部のジャンパー2個使用
入力インピーダンス
RCA入力:12KΩ/ハイレベル入力:9〜33Ω又は20KΩ(ADPEP.3自動切換)
光デジタル入力
角形TOS×1系統 (SPDIF:6-96KHz/24bit)
外部デジタル入力
別売 HELIX EXTENSION CARD
RCA出力端子、出力電圧
2ch OUT PUT、出力電圧3V
リモート端子
リモートイン1系統、リモートアウト2系統
周波数特性(+0/-1dB)
10〜22KHz
高調波歪率
0.015%
DSP
64bit プロセッサー×1基、クロック周波数:295MHz
動作サンプルレート
48KHz / 32bit
A/Dコンバーター
高音質 32bit Asahi Kasei Microdevices社製
D/Aコンバーター
高音質 32bit Asahi Kasei Microdevices社製
SN比
107dB以上(デジタル入力時)102dB以上(アナログ入力時)
出力レベル
5.0dB〜-30dB
各部レベル調整ステップ
0.10dB / ステップ
タイムアライメントステップ
7.1mm/ステップ
動作電源電圧
10.5V〜16.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
その他
コントロール入力端子、HECスロット、USBmini端子(PC接続用)
アイドリング電流
1.0A以下
リモート出力電流
700mA(最大)
内蔵ヒューズ
mini 30A×2
外形サイズW×H×D
220×44×220(mm)
重量
2.7Kg
付属品
USBケーブル1.8m、ハイレベルゲイン切換用ジャンパーピン、六角レンチ
ハイレベル入力時にオートパワーオンが動作しない場合
外部のリモート信号やACC信号でONさせる事ができます。
その場合、筐体内部のオートパワーオンスイッチをOFFに設定して
リモートイン端子にリモート信号やACC信号を接続します。

HELIX V-TWELVE DSP セットアップ スペック
ハイパス
20〜20KHz(1/52オクターブステップ)
ローパス
20〜20KHz(1/52オクターブステップ)
ハイパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
ローパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30/36/42(dB/oct)

Bessel:6/12/18/24/30/36/42(dB/oct)

Chebychev:6/12/18/24/30/36/42(dB/oct)

Linkwitz:12/24/36(dB/oct)

Self-define12(dB/oct)+Q:0.5〜2.0(0.1ステップ)
イコライザ
30バンド 1/3オクターブ:1/24オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(0.10dBステップ)
イコライザQ特性
0.5〜15.0(0.1ステップ)
タイムアライメント
0〜-708.33cm(7.1mm=0.02msステップ)
位相調整
0度、または 180度
位相調整(ウーファー)
0〜348.75度 11.25度ステップ(31ステップ)
調整用ソフトウエア
ATF DSP PC-Tool V4.XX(Webよりダウンロード)
対応OS
Microsoft Windows-8/Windows-10
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

ATF PC-TOOLの画面
クロスオーバーイコライザー調整画面

入力選択調整画面

タイムアライメント調整画面

コントローラー/HEC設定画面

(画像をクリックすると拡大します)
PC-TOOL ソフトウエアは左項のダウンロードボタンから取り込めます

オプション品

DIRECTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-3で行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-3/RTAボタン、またはDIRECTORをクリック。

HELIX EXTENSION CARD
拡張カードは全2モデル
USB HD AUDIO INPUT / Bluerooth INPUT
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

HEC USB HD AUDIO INPUT MODULE※1
希望小売価格 ¥28,000 + 税
写真はHELIX DSP PRO MKII
HEC Bluetooth INPUT MODULE
希望小売価格 ¥22,000 + 税
写真はHELIX DSP PRO MKII
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。
