AUDIOTEC FISCHER GmbH
MADE IN GERMANY
HELIX V-TWELVE DSP MKII 14chDSP内蔵 12chパワーアンプ 希望小売価格 \275,000（税抜価格\250,000）
内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
HELIX V-TWELVE DSP MKII は HELIX V-TWELVE DSPをベースに、
純正多チャンネルシステムに対応した新商品です。
48KHz/24bitフォーマットの14chプロセッサーとPure Class Ultra GD コンセプトの
12ch 高性能デジタルパワーアンプが融合した、次世代のプロセッサー内蔵パワーアンプです。
内部処理の動作サンプルレート【48KHz/24bit】の高速処理を行っております。
64 bit プロセッサーを295MHzのクロックで駆動しているので
高速処理が可能になり、圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。
今回、DIRECTORなどコントローラー接続端子が10ピン角形コネクターに進化しました。
相互通信に8ピン、残りの2ピンはDIRECTORなどの常時電源と
グランドが別売りケーブルで接続可能になります。
10ピン-8ピンDINの変換ケーブルが付属されてます。
パワーアンプ部は、Pure Class Ultra GD コンセプトを採用しました。
Pure Class Ultra GD コンセプトは、入力信号レベルに応じて、電源供給電圧を
リニアに変化させ余分な電流を極限まで低下させ効率を大幅に改善しました。
また、通常のデジタルアンプは出力回路に直列にハイパスフィルターを入れ高周波成分を
除去して音楽信号へ変換しているので、2Ω/4Ω/8Ωと負荷インピーダンスによって
周波数特性が変化し歪み特性の改善に限界がありました。
Pure Class Ultra GD コンセプトではNFB回路（ネガティブフィードバック）に
フィルター回路を設けて高周波成分を打ち消すので、出力回路に余分な
フィルターを通さず音楽信号を出力することを達成しました。
負荷インピーダンスによる周波数特性の変化が無く、低歪化も実現しています。
ダンピングファクター70以上と高音質再生を可能にしています。
アナログ入力信号はハイレベル12ch（スピーカー出力）または、RCA入力6ch、
ハイレベル12ch入力をそのまま12ch出力する事ができます。
また、ハイレベル入力は4ch（4WAY）をミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
また、新開発のADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
（画像をクリックすると拡大します）
バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 こちら
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
別売りのHELIX EXTENSION CARD を追加すれば
最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

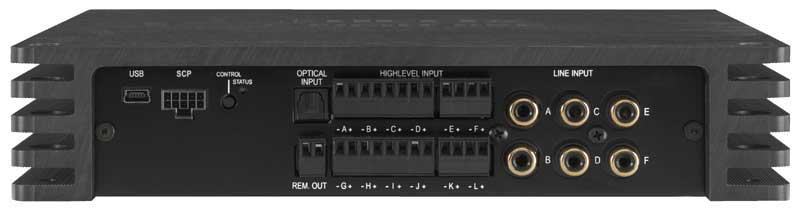

サイドパネル入力側
RCA入力6ch、スピーカー入力12ch、光入力（96KHz/24bit）
SCP 10ピンコネクターはDIRECTORなどコントローラー接続端子、、コントロールスイッチ
PC接続用 Mini USB端子、入力ゲイン調整VR、リモートOUT端子

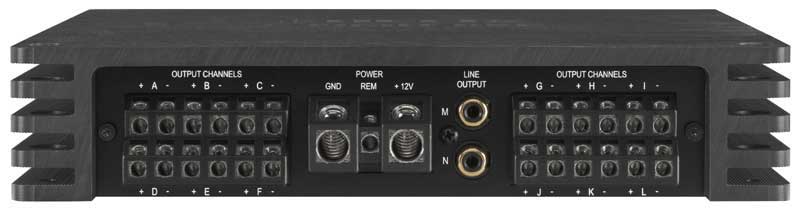

サイドパネル出力側
RCA出力2ch、スピーカー出力端子12ch、電源＆リモートIN端子
内部基板
Analog Devices 社製 64bit プロセッサー、クロック295MHzで駆動
サンプリングレート48KHz / 32bitで動作してます。
HELIX V-TWELVE DSP MKII オーディオ仕様
| チャンネルモード |
12ch 注：本機はブリッチ接続ができません |
| 出力電力 |
75W×12ch 4Ωステレオ |
| 120W×12ch 2Ωステレオ |
|
| ダンピングファクター |
70以上 |
| RCA入力 |
6ch入力 |
| ハイレベル入力 |
12chスピーカー入力 |
| オートパワーオン機能 |
対応（ハイレベル入力時）※ 適合H/Uの判定方法 （ON/OFF スイッチ筐体内に装備） |
| 入力感度 RCA |
LOW：1V〜4V HIGH：2V〜8V ※HIGHは基板内部のジャンパー2個使用 |
| 入力感度 ハイレベル |
LOW：4V〜16V HIGH：8V〜32V ※HIGHは基板内部のジャンパー2個使用 |
| 入力インピーダンス |
RCA入力：12KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADPEP.3自動切換） |
| 光デジタル入力 |
角形TOS×1系統 (SPDIF:6-96KHz/24bit) |
| 外部デジタル入力 |
別売 HELIX EXTENSION CARD |
| RCA出力端子、出力電圧 |
2ch OUTPUT、出力電圧3V |
| リモート端子 |
リモートイン1系統、リモートアウト2系統 |
| 周波数特性(+0/-1dB) |
20〜22KHz |
| 高調波歪率 |
0.015% |
| DSP |
64bit プロセッサー×1基、クロック周波数：295MHz |
| 動作サンプルレート |
48KHz / 24bit |
| A/Dコンバーター |
高音質 24bit バーブラウン社製 |
| D/Aコンバーター |
高音質 24bit バーブラウン社製 |
| SN比 |
107dB以上（デジタル入力時）102dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ |
| タイムアライメントステップ |
7.1mm/ステップ |
| 動作電源電圧 |
10.5V〜16.0V（5秒間/6Vまでの短時間電源電圧低下に対応） |
| その他 |
コントロール入力端子、HECスロット、USBmini端子（PC接続用） |
| アイドリング電流 |
1.2A |
| リモート出力電流 |
500mA（最大） |
| 内蔵ヒューズ |
mini 30A×2 |
| 外形サイズＷ×Ｈ×Ｄ |
220×44×220(mm) |
| 重量 |
2.7Kg |
| 付属品 |
USBケーブル1.8m、SCP - MINI DIN 変換ケーブル、ハイレベルゲイン切換用ジャンパーピン |
外部のリモート信号やACC信号でONさせる事ができます。
その場合、筐体内部のオートパワーオンスイッチをOFFに設定して
リモートイン端子にリモート信号やACC信号を接続します。
HELIX V-TWELVE DSP MKII セットアップ スペック
| ハイパス |
20〜20KHz（1/52オクターブステップ） |
| ローパス |
20〜20KHz（1/52オクターブステップ） |
| ハイパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| ローパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30/36/42（dB/oct） |
| Bessel：6/12/18/24/30/36/42（dB/oct） |
|
| Chebychev：6/12/18/24/30/36/42（dB/oct） |
|
| Linkwitz：12/24/36（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） |
|
| イコライザ |
30バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（0.1dBステップ） |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-708.33cm（7.1mm=0.02msステップ） |
| 位相調整 |
0度、または 180度 |
| 位相調整（ウーファー） |
0〜354.375度 5.625度ステップ（63ステップ） |
| 調整用ソフトウエア |
ATF DSPPC-Tool V4.80以降（Webよりダウンロード） |
| 対応OS |
Microsoft Windows(R) 10/11 |
Advanced CoProcessor
オプション品
入力の切換や各種ボリュームの調整は、コントローラーで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-3/RTAボタン、または画像をクリック。
弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
