AUDIOTEC FISCHER GmbH
HELIX AMPLIFY-2 SERIES
HELIX AMPLIFY 206 DSP 8chDSP内蔵 6chパワーアンプ 希望小売価格 121,000円（税抜価格 110,000円）
内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
AMPLIFY 2シリーズDSPアンプはナチュラルサウンドを追求したD級動作のパワーアンプ、
M-SERIESよりコンパクトで軽量化を実現した新開発モデルです。
AMPLIFY 206 DSPは、206 DIRECT 6chパワーアンプへ48KHz/24bitフォーマットの8ch DSP を搭載し、
206 DIRECT 同サイズと超小型化を実現した次世代のプロセッサー内蔵パワーアンプです。
フロント2WAY + サブウーファーシステムが簡単に構築できます。
内部処理の動作サンプルレートを【48KHz/24bit】
64 bit プロセッサーを295MHzのクロックで駆動し、
上級機種同様の高速処理が可能にし、圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。
音質を左右する入出力のディバイスには、
高音質24bitバーブラウンA/D・高音質24bit AKM D/Aコンバーターを採用、
クラスを大幅に上回るクオリティー高いサウンドを実現しています。
パワーアンプはクラスD級動作を採用、
100W×6ch（4Ωステレオ）、190W×6ch（2Ωステレオ）、380W×3ch（4Ωブリッジ）と
ハイパワーを実現、ダンピングファクター70以上と高音質再生を可能にしています。
アナログ入力信号はハイレベル6ch（スピーカー出力）または、RCA入力6ch、
入力信号は3WAYをミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
また、新開発のADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。
調整アプリケーションDSP PC-Tool Ver.6.XX で細かい設定が可能、出力/EQレベルは
0.25dBステップ、タイムアライメントは7.1mmステップ、HP/LPのスロープは-42dB/octまで対応しています。
【Real Center】独自アルゴリズムのセンター信号生成により自然なフロントステージを実現
【Dynamic Bass Enhancement】サブウーファーに最適化された低域信号を増幅
【Sub Xpander】超低域信号を増幅
【Clarity Xpander】高域の透明感を向上
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
（画像をクリックすると拡大します）
サイドパネル入力側
RCA/スピーカー入力6ch、光入力（96KHz/24bit）
SPCリモコン端子、コントロールスイッチ
PC接続用 USB-C 端子、2chライン出力コネクター

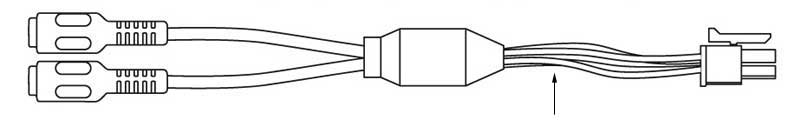

2ch入力用の付属RCAケーブル（3本）
ハイレベル入力する場合は矢印部を切断して使用します。

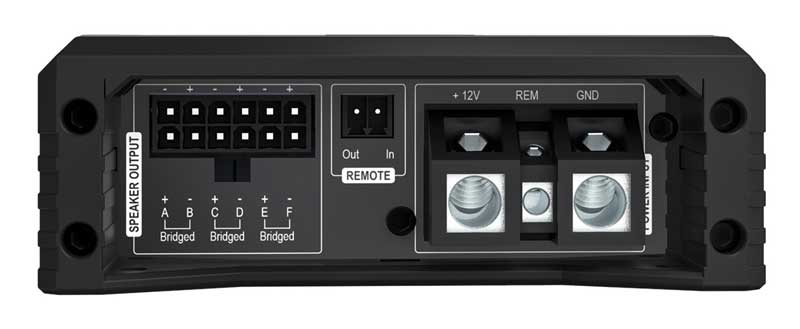

サイドパネル出力側
スピーカー出力端子6ch、リモートIN/OUT端子、電源＆グランド

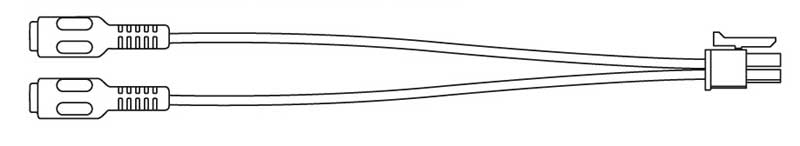

2chライン出力用の付属RCAケーブル
AMPLIFY 206 DSP オーディオ仕様
| チャンネルモード |
3ch/4ch/5ch/6ch |
| 出力電力 |
100W×6ch 4Ωステレオ |
| 190W×6ch 2Ωステレオ |
|
| 380W×3ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級動作 |
| ダンピングファクター |
70以上 |
| RCA入力 |
6ch入力 |
| ハイレベル入力 |
6chスピーカー入力 |
| オートパワーオン機能 |
対応（ハイレベル入力時）※ 適合H/Uの判定方法 （ON/OFF スイッチ基板上に装備） |
| 入力感度 RCA |
1V〜8V |
| 入力感度 ハイレベル |
2V〜16V |
| 入力インピーダンス |
RCA入力：4.8KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADEP.3自動切換） |
| 光デジタル入力 |
角形TOS×1系統 (SPDIF:12-96KHz/24bit) |
| HELIX EXTENSION
CARD |
設定無し |
| RCA出力端子、出力電圧 |
2ch OUT PUT、最大出力電圧8V |
| リモート端子 |
リモートイン1系統、リモートアウト1系統 |
| 周波数特性(+0/-1dB) |
20〜22KHz |
| 高調波歪率 |
0.005% |
| DSP |
64bit プロセッサー×1基、クロック周波数：295MHz |
| 動作サンプルレート |
48KHz / 24bit |
| A/Dコンバーター |
高音質 24bit バーブラウン |
| D/Aコンバーター |
高音質 24bit AKM |
| SN比 |
99dB以上（デジタル入力時）102dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ |
| タイムアライメントステップ |
7.1mm/ステップ |
| 動作電源電圧 |
10.5V〜16.0V（5秒間/6Vまでの短時間電源電圧低下に対応） |
| その他 |
SPC端子（リモコン用）、USB-C 端子（PC接続用） |
| アイドリング電流 |
1.1A以下 |
| リモート出力電流 |
500mA（最大） |
| 内蔵ヒューズ |
MINI 25A×3（基板上） |
| 外形サイズＷ×Ｈ×Ｄ |
114×40×263(mm) 206 DIRECT 同サイズ |
| 重量 |
1.6Kg |
| 付属品 |
USBケーブル1.8m、六角レンチ |
外部のリモート信号やACC信号でONさせる事ができます。
AMPLIFY 206 DSP セットアップ スペック
| ハイパス |
20〜20KHz（1/52オクターブステップ） |
| ローパス |
20〜20KHz（1/52オクターブステップ） |
| ハイパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| ローパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30/36/42（dB/oct） |
| Bessel：6/12/18/24/30/36/42（dB/oct） |
|
| Chebychev：6/12/18/24/30/36/42（dB/oct） |
|
| Linkwitz：12/24/36（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） |
|
| イコライザ |
30バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（0.10dBステップ） |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-708.33cm（7.1mm=0.02msステップ） |
| 位相調整 |
0度、または 180度 |
| 位相調整（ウーファー） |
0〜348.75度 11.25度ステップ（31ステップ） |
| 調整用ソフトウエア |
ATF DSP PC-Tool V6.XX（Webよりダウンロード） |
| 対応OS |
Microsoft Windows-10/Windows-11 |
| システム要件 |
1GHz以上のCPU、1GHz以上のRAM、 |
| 25MB以上のHDD空容量、USB2.0ポート |
|
| 解像度1024×768以上のディスプレイ |
Advanced CoProcessor
オプション品
DIRECTOR/CONDUCTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、コントローラーで行えます。
また、調整時の周波数特性のチェックはAMI TUNING KITのRTAが使用できます。
詳しくは左上DIRECTORボタン、またはDIRECTORの画像をクリック。
SCP-Mini DIN 変換アダプター 希望小売価格 4,400円（税抜価格 4,000円）
AMPLIFY 206 DSPにはSCP-MINI DIN 変換アダプターが付属されていません。
8ピンDINコネクターケーブルのDIRECTORやURC-3を接続するには
別売りのSPC-MINI DIN 変換アダプターが必要です。
