HELIX DSP MINI 6ch ハイレゾリューションシグナルプロセッサー   希望小売価格 ¥70,000 + 税
光デジタル入力端子:96KHz/24bit

内部処理サンプリングレート 96KHz-24bit
helix_hi_resolutio.html
pc_tyousei_kanou_icon.gif eisa_2018_dsp_mini.jpg
EISA Best Product 2018-2019の栄冠に選ばれました!
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら

HELIX DSP MINIはコンパクトサイズの新設計のデジタルプロセッサーです。
内部処理の動作サンプルレート【96KHz/24bit】を達成いたしました。
64 bit プロセッサーを295MHzのクロックで駆動しているので高速処理が可能になり、
圧倒的な高音質を達成しています。
入力の音楽データーが96KHz/24bitフォーマットであれば圧縮する事なく
デジタル処理されるためハイクオリティーを維持したままアナログ信号に変換が可能です。
周波数特性10〜44KHz、高調波歪率0.001%以下、SN比106dB以上、
RCA最大出力電圧4Vのスペックを達成しています。

A/D、D/Aコンバーターには高音質 24bit Asahi Kasei 社製 AK4627を採用しました。
AK4627は4ch ADCと6ch DACを内蔵するディバイスです。
ADCにはエンハンスト・ディアルビット方式を採用、
DACにはアドバンスト・マルチビット方式を採用した
高音質なディバイスです。

入力信号はハイレベル4ch(スピーカー出力)RCA入力4ch、
光デジタル入力(96KHz/24bit)を装備しています。
DIRECTORと組み合わせて使用すれば、手元で入力の切換が行えす。

ハイレベル入力は4chをミックスすることが出来、
純正2wayマルチシステムの出力をフルレンジに近い信号へ合成することが可能になりました。
入力部にはイコライザーとタイムアライメント機能を追加しました。
また、新開発のADEP回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。

動作可能な電源電圧は9.6V〜18.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)

調整用のアプリケーション ATF PC-TOOLはVersion 4.XXに対応しています。
新たに、入力信号のタイムアライメント調整機能を追加しました。
これにより、純正信号のアライメントを補正する事が可能になります。
全ての調整がリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。

別売りのHELIX EXTENSION CARD を追加すれば、携帯プレイヤーなどの音楽信号を
USB HD AUDIO INPUTでデジタル入力、 Bluethoothを介して入力、など機能拡張が可能になります。

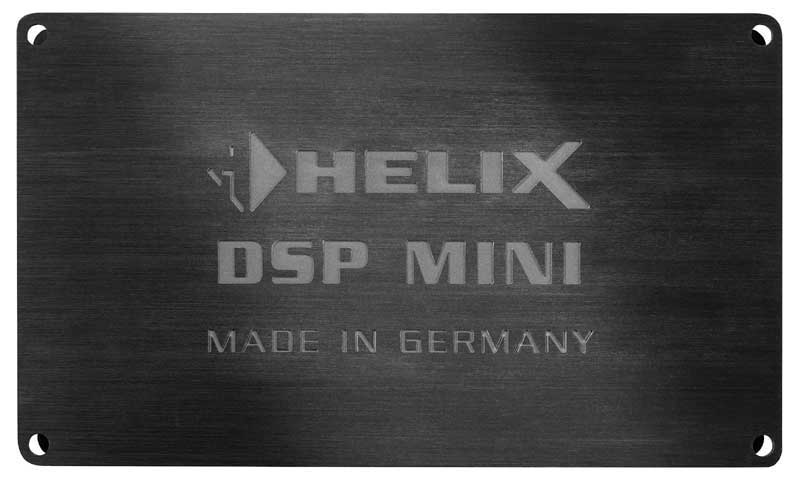

トップパネル

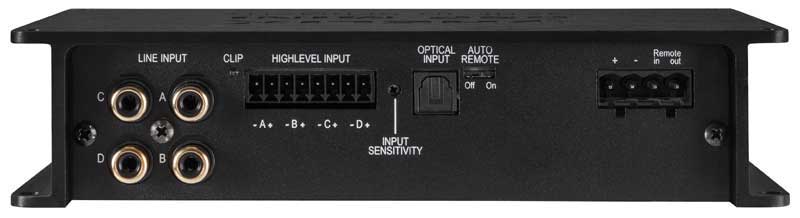

サイドパネル入力側
RCA入力4ch、光入力(96KHz/24bit)※1
電源&リモートIN/OUT端子、ハイレベル入力4ch、入力ゲイン調整VR

サイドパネル出力側
RCA出力6ch出力端子、ユニバーサルリモコン端子
PC接続用 Mini USB端子、GNDアイソレーション切換スイッチ、コントロールスイッチ
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。

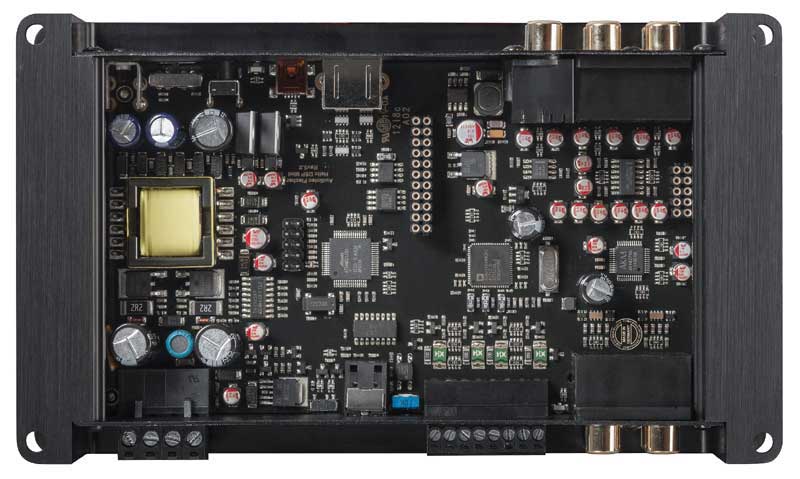

内部基板
Analog Devices 社製 64bit プロセッサー、クロック295MHzで駆動
サンプルレート96KHz / 24bitで動作してます。
A/D、D/Aコンバーターには高音質 24bit Asahi Kasei 社製 AK4627を使用。

『AKM』 旭化成エレクトロニクス株式会社 Webに掲載されました。
日本語はこちら 英語はこちら

HELIX DSP MINI オーディオ仕様
RCA入力
4ch入力
ハイレベル入力
4chスピーカー入力
入力ゲイン調整
半固定VRによるゲイン調整機能付き
オートパワーオン機能
対応 ON/OFF 選択可能(ハイレベル入力時) 適合H/Uの判定方法
光デジタル入力
角形TOS×1系統 (SPDIF:6-96KHz/24bit)
入力感度
RCA入力:2V〜4V、ハイレベル入力:5V〜11V
RCA出力端子、出力電圧
6ch OUT PUT、出力電圧4V
周波数特性(+0/-1dB)
10〜44KHz
高調波歪率
0.001%
DSP
64bit プロセッサー×1基、クロック周波数:295MHz
動作サンプルレート
96KHz / 24bit
A/Dコンバーター
高音質 24bit Asahi Kasei 社製
D/Aコンバーター
高音質 24bit Asahi Kasei 社製
SN比
106dB以上(デジタル入力時)103dB以上(アナログ入力時)
出力レベル
5.0dB〜-30dB
各部レベル調整ステップ
0.25dB / ステップ
タイムアライメントステップ
3.5mm / ステップ
動作電源電圧
9.6V〜18.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
その他
コントロール入力端子、HECスロット、USBmini端子(PC接続用)
消費電流
400mA(最大)
リモート出力電流
500mA(最大)
オートリモートスイッチ
搭載 ON/OFF
外形サイズW×H×D
177×40×104(mm)
重量
450g
付属品
USBケーブル1.8m

HELIX DSP MINI セットアップ スペック
ハイパス
20〜20KHz(1/52オクターブステップ)
ローパス
20〜20KHz(1/52オクターブステップ)
ハイパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
ローパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30/36/42(dB/oct)

Bessel:6/12/18/24/30/36/42(dB/oct)

Chebychev:6/12/18/24/30/36/42(dB/oct)

Linkwitz:12/24/36(dB/oct)

Self-define12(dB/oct)+Q:0.5〜2.0(0.1ステップ)
イコライザ
30バンド 1/3オクターブ:1/24オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(0.25dBステップ)
イコライザQ特性
0.5〜15.0(0.1ステップ)
タイムアライメント
0〜-354.17cm(3.5mm=0.01msステップ)
位相調整(Low/Full/etc)
0度、または 180度
位相調整(High/Mid/SubWf)
0〜348.75度 11.25度ステップ(31ステップ)
調整用ソフトウエア
ATF DSP PC-Tool V4.30b以降(Webよりダウンロード)
対応OS
Microsoft Windows-7/8/10
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

ATF PC-TOOL Version 4 の画面
クロスオーバーイコライザー調整画面
入力選択調整画面
タイムアライメント調整画面
コントローラー/HEC設定画面
(画像をクリックすると拡大します)
PC-TOOL ソフトウエアは左項のダウンロードボタンから取り込めます

オプション品

DIRECTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-3で行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-3/RTAボタン、またはDIRECTORをクリック。

HELIX EXTENSION CARD
拡張カードは全2モデル
USB HD AUDIO INPUT / Bluerooth INPUT
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

HEC USB HD AUDIO INPUT MODULE※1
希望小売価格 ¥28,000 + 税
HEC Bluetooth INPUT MODULE
希望小売価格 ¥22,000 + 税

HEC OPTICAL INPUT MODULE

設定無し


HEC 3.5mm AUX INPUT MODULE

設定無し

※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。
