EISA Best Product 2015-2016の栄冠に選ばれました!
Auto Sound Web Grand Prix 2014の栄冠に選ばれました!
HELIX DSP PROが EISA Best Product2015-2016
を受賞した事はオーディオテックフィッシャー社
として大変名誉な事とコメントしています。
ハイレゾクオリティーでサンプリングしている
高品位サウンドとシステム拡張性が大きい事が
がヨーロッパでも認められました。


日本は世界でもっとも厳しい耳をもった市場です。
そこで一番信頼性の高いオートサウンドにおいて
HELIX DSP PROがグランプリを獲得できたことは、
オーディオテックフィッシャー社として大変名誉なことです。
創業者でありCEOのハインツ・フィッシャーは
『高位で切望した賞を得られたことは誇りであり喜びです。
弊社にとって素晴らしいニュースであることだけでなく
カーオーディオで究極のサウンドを追い求める人にとっても
最高のニュースとなります。』とコメント。

HELIX DSP PRO 10ch ハイレゾリューションシグナルプロセッサー   希望小売価格 ¥150,000 + 税
同軸デジタル入力端子:192KHz/24bit
光デジタル入力端子:96KHz/24bit

内部処理サンプリングレート 96KHz-24bit
カーオーディオ専用ハイレゾリューションプロセッサーの登場です。
ハイレゾリューションの詳細は右のロゴをクリックかこちら

HELIX DSP PROの最大の特徴は、内部処理の動作サンプルレートが【96KHz/24bit】であることです。
64 bit プロセッサーを295MHzのクロックで駆動しているので高速処理が可能になり、
圧倒的な高音質を達成しています。入力の音楽データーが96KHz/24bitフォーマットであれば圧縮する事なく
デジタル処理されるためハイクオリティーを維持したままアナログ信号に変換が可能になりました。
周波数特性10〜44KHz、高調波歪率0.000568%以下、SN比116dB以上、
RCA最大出力電圧6Vと驚異的なスペックを達成しています。

新開発の調整アプリケーションATF-PC-TOOL は細かい設定が可能になりました。
信号レベル/EQレベルは0.25dB ステップ、タイムアライメント3.5mm ステップ
HP/LP/BPのスロープは最大-42dB/octまで対応しています。

入力信号はハイレベル8ch(スピーカー出力)RCA入力8ch、
同軸デジタル入力(192KHz/24bit)、光デジタル入力(96KHz/24bit)を装備しています。
デジタル入力の 同軸/光の切換は本体スイッチで選択します。(同時使用不可)
同軸/光を同時に使用する場合はHELIX EXTENSION CARDの光入力を追加すれば可能です。

ハイレベル入力は8chをミックスすることが出来、
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能になりました。

全ての調整(DIV/EQ/TIME/PHASE/etc)は10ch独立でPCによって行えます。

別売りのHELIX EXTENSION CARD を追加すれば携帯プレイヤーなどの音楽信号を
Bluethoothを介して入力したり、3.5mmミニステレオジャック入力、光の入力、など

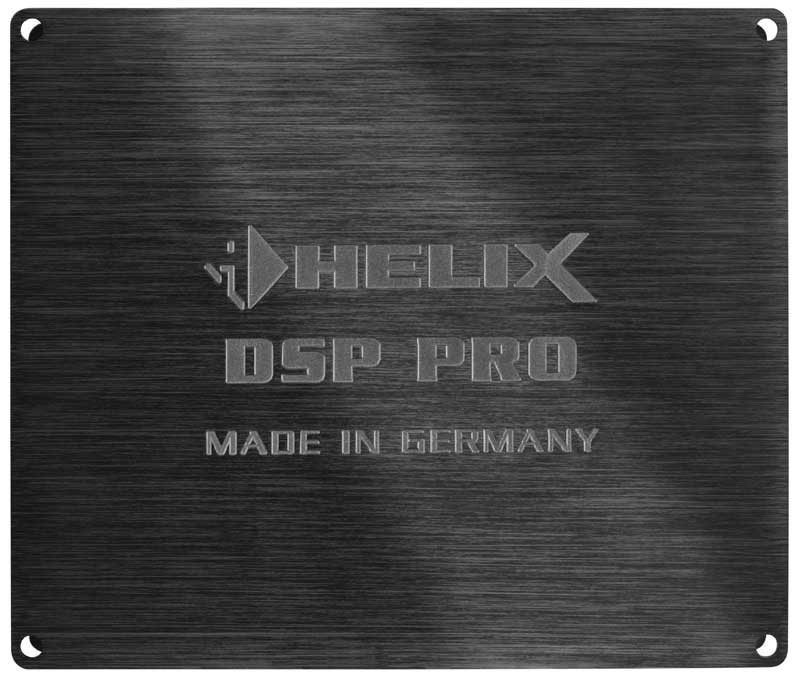

トップパネル

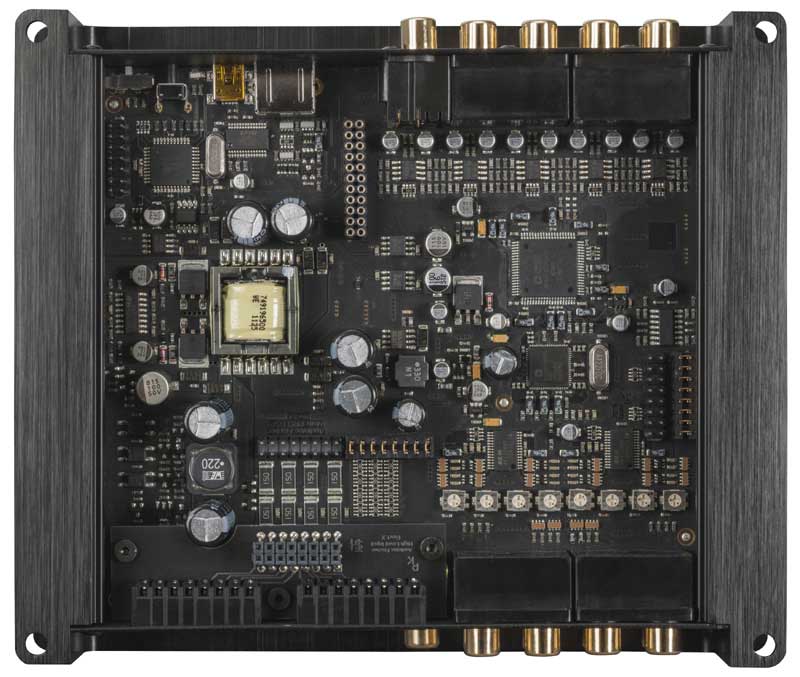

内部基板
Analog Devices 社製 64bit プロセッサー、クロック295MHzで駆動
サンプルレート96KHz / 24bitで動作してます。
A/Dコンバーター:高音質 24bit Asahi Kasei 社製
D/Aコンバーター:高音質 24bit Analog Devices 社製
入力8ch分のレベル調整機能を搭載

サイドパネル入力側
RCA入力8ch、COAX入力(192KHz/24bit)※1、光入力(96KHz/24bit)、COAX/光切換スイッチ
電源&リモートIN/OUT端子、ハイレベル入力8ch

サイドパネル出力側
RCA出力10ch出力端子、ユニバーサルリモコン端子
PC接続用 Mini USB端子、GNDアイソレーション切換スイッチ、コントロールスイッチ
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。


HELIX-DSP-PRO オーディオ仕様
RCA入力
8ch入力 半固定VRによるゲイン調整機能付き
ハイレベル入力
8ch スピーカー入力 半固定VRによるゲイン調整機能付き
オートパワーオン機能
対応(ハイレベル入力時) 適合H/Uの判定方法
同軸デジタル入力
196KHz/24bit
光デジタル入力
角形TOS×1系統 (SPDIF:6-96KHz/24bit)
入力感度
RCA入力:2V〜4V、ハイレベル入力:5V〜20V
RCA出力端子、出力電圧
10ch OUT PUT、出力電圧6V
周波数特性(+0/-1dB)
10〜44KHz
高調波歪率
0.000568%
DSP
64bit プロセッサー×1基、クロック周波数:295MHz
動作サンプルレート
96KHz / 24bit
A/Dコンバーター
高音質 24bit Asahi Kasei 社製
D/Aコンバーター
高音質 24bit Analog Devices 社製
SN比
116dB以上(デジタル入力時)106dB以上(アナログ入力時)
出力レベル
5.0dB〜-30dB
各部レベル調整ステップ
0.25dB / ステップ
タイムアライメントステップ
3.5mm / ステップ
動作電源電圧
9.2V〜18.0V
その他
コントロール入力端子、HECスロット、USBmini端子(PC接続用)
外形サイズW×H×D
177×40×150(mm)
重量
750g
付属品
USBケーブル1.8m

HELIX-DSP-PRO セットアップ スペック
ハイパス
20〜20KHz(1/52オクターブステップ)
ローパス
20〜20KHz(1/52オクターブステップ)
ハイパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
ローパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30/36/42(dB/oct)

Bessel:6/12/18/24/30/36/42(dB/oct)

Chebychev:6/12/18/24/30/36/42(dB/oct)

Linkwitz:12/24/36(dB/oct)

Self-define12(dB/oct)+Q:0.5〜2.0(0.1ステップ)
イコライザ
30バンド 1/3オクターブ:1/24オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(0.25dBステップ)
イコライザQ特性
0.5〜15.0(0.1ステップ)
タイムアライメント
0〜-535.94cm(3.5mm=0.01msステップ)
位相調整
0度、または 180度
位相調整(ウーファー)
0〜348.75度 11.25度ステップ(31ステップ)
調整用ソフトウエア
ATF DSP PC-Tool V3.XX(Webよりダウンロード)
対応OS
Microsoft Windows XP/Vista(32bit)/Windows-7/Windows-8/Windows-10
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

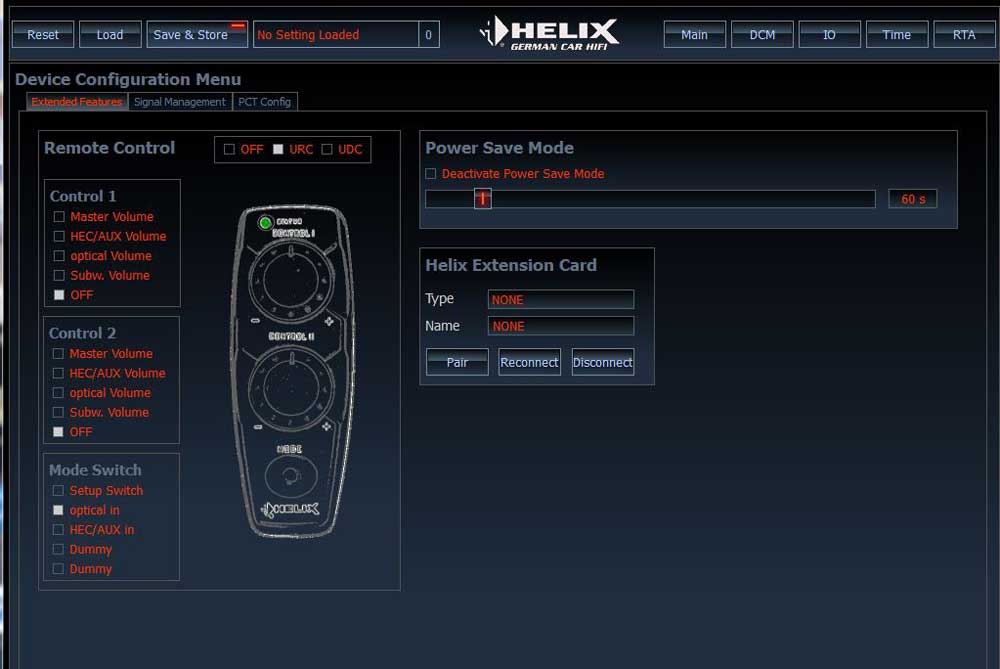

ATF PC-TOOLの画面
クロスオーバーイコライザー調整画面
入力選択調整画面
タイムアライメント調整画面
コントローラー/HEC設定画面
(画像をクリックすると拡大します)
PC-TOOL ソフトウエアは左項のダウンロードボタンから取り込めます

オプション品一覧
DIRECTOR タッチスクリーンリモコン
希望小売価格 ¥40,000 + 税
URC-2A ユニバーサルリモコン
希望小売価格 ¥6,600 + 税
MTK-1 RTA測定ツールキット
希望小売価格 ¥55,000 + 税
HEC Bluetooth INPUT MODULE for DSP PRO
希望小売価格 ¥22,000 + 税
HEC OPTICAL INPUT MODULE for DSP PRO
希望小売価格 ¥14,000 + 税
HEC 3.5mm AUX INPUT MODULE for DSP PRO
希望小売価格 ¥14,000 + 税
HEC USB HD AUDIO INPUT MODULE for DSP PRO
希望小売価格 ¥28,000 + 税


DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。

HELIX EXTENSION CARD
拡張カードは全4モデル
USB HD AUDIO INPUT / Bluerooth INPUT / Optical INPUT / 3.5mm AUX INPUT
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

HEC USB HD AUDIO INPUT MODULE※1
希望小売価格 ¥28,000 + 税
HEC Bluetooth INPUT MODULE
希望小売価格 ¥22,000 + 税
HEC OPTICAL INPUT MODULE
希望小売価格 ¥14,000 + 税
HEC 3.5mm AUX INPUT MODULE
希望小売価格 ¥14,000 + 税
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。




弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
