AUDIOTEC FISCHER GmbH

MADE IN GERMANY

HELIX DSP PRO MKII 10ch ハイレゾリューションシグナルプロセッサー   希望小売価格 ¥160,000 + 税
同軸デジタル入力端子:192KHz/24bit
光デジタル入力端子:96KHz/24bit

内部処理サンプリングレート 96KHz-32bit
カーオーディオ専用、超高音質ハイレゾリューションプロセッサーの登場です。
helix_hi_resolutio.html
ハイレゾリューションの詳細は右のロゴをクリックかこちら

HELIX DSP PRO MKIIはHELIX DSP PROを大幅に改良した新設計のデジタルプロセッサーです。
内部処理の動作サンプルレート【96KHz/32bit】を達成いたしました。
64 bit プロセッサーを295MHzのクロックで駆動しているので高速処理が可能になり、圧倒的な高音質を達成しています。
入力の音楽データーが96KHz/32bitフォーマットであれば圧縮する事なく
デジタル処理されるためハイクオリティーを維持したままアナログ信号に変換が可能になりました。
周波数特性10〜44KHz、高調波歪率0.0005%以下、SN比116dB以上、
RCA最大出力電圧8Vと驚異的なスペックを達成しています。

入力信号はハイレベル8ch(スピーカー出力)RCA入力8ch、
同軸デジタル入力(192KHz/24bit)、光デジタル入力(96KHz/24bit)を装備しています。
DIRECTORと組み合わせて使用すれば、手元で 同軸入力と光入力の切換が行えるようになりました。

ハイレベル入力は8chをミックスすることが出来、
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能になりました。
入力部にはイコライザーとタイムアライメント機能を追加しました。
また、新開発のADEP回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。

動作可能な電源電圧は9.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)

調整用のアプリケーション ATF PC-TOOLはVersion 4.XXに進化しました。
新たに、入力信号のタイムアライメント調整機能を追加しました。
これにより、純正信号のアライメントを補正する事が可能になります。
全ての調整がリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。

別売りのHELIX EXTENSION CARD を追加すれば
携帯プレイヤーなどの音楽信号をBluethoothを介して入力したり、
3.5mmミニステレオジャック入力、光の入力、など機能拡張が可能になります。
今回、新たに HD USB AUDIO カードが追加発売されます。
スマートホン、携帯プレイヤーなどから直接デジタル入力が可能になります。
最大192KHz/32bitのサンプルレートまでのハイレゾ信号に対応しました。

HELIX DSP PRO MKII / HELIX DSP PRO 主なの相違点

HELIX DSP PRO MKII
HELIX DSO PRO
RCA出力
出力電圧8V
出力電圧6V
内部処理サンプリングレート
96KHz-32bit
96KHz-24bit
A/D コンバーター
高音質 32bit Asahi Kasei 社製
高音質 24bit Asahi Kasei 社製
D/Aコンバーター
高音質 32bit Asahi Kasei 社製
高音質 24bit Analog Devices 社製
DAC Sound Color Digital Filter
5タイプから選択が可能
-----
高調波歪率
0.0005%
0.000568%
ADEP回路(ハイレベル回路)
対応
-----
リモートオートパワーオン
ON/OFF 選択可能
常時動作
リモート ON/OFF 遅延機能
ON/OFF 独立して時間設定可能
-----
同軸/光切換
DIRECTOR による切換可能
サイドパネルのディップスイッチ
入力アライメント(純正TA用)
対応
-----
オールパスフィルター
対応
-----

トップパネル


サイドパネル入力側
RCA入力8ch、COAX入力(192KHz/24bit)※1、光入力(96KHz/24bit)
電源&リモートIN/OUT端子、ハイレベル入力8ch

サイドパネル出力側
RCA出力10ch出力端子、ユニバーサルリモコン端子
PC接続用 Mini USB端子、GNDアイソレーション切換スイッチ、コントロールスイッチ
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。



『AKM』 旭化成エレクトロニクス株式会社 Webに掲載されました。
日本文のページはこちら 英文ページはこちら

AK5558 プレミアム AD コンバーター
アナログ入力部はサウンドクオリティーの良いAK5558を使用してます。

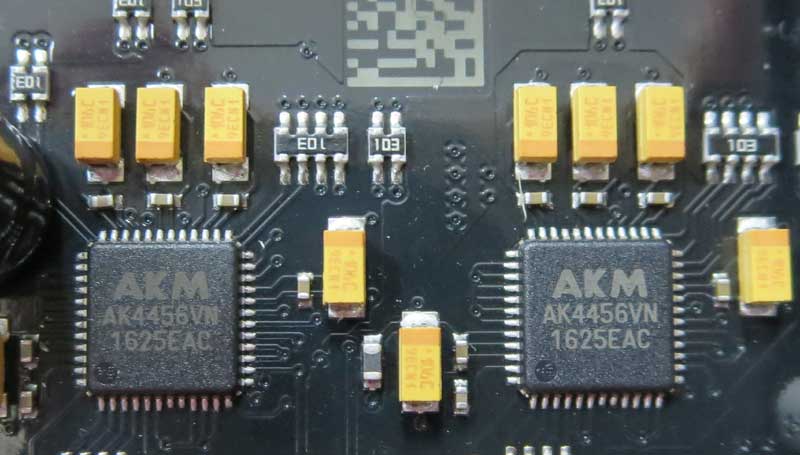

AK4456 プレミアム DA コンバーター
出力部はサウンドクオリティーの良いAK4456を使用してます。
AK4456にはSound Color Digital Filterが搭載されてます。

内部基板
Analog Devices 社製 64bit プロセッサー、クロック295MHzで駆動
サンプルレート96KHz / 32bitで動作してます。

PC-TOOL V4.XX DCM スクリーン
Sound Color Digital Filterを選択できます。

HELIX-DSP-PRO MKII オーディオ仕様
RCA入力
8ch入力
ハイレベル入力
8ch スピーカー入力
入力ゲイン調整
半固定VRによるゲイン調整機能付き
オートパワーオン機能
対応 ON/OFF 選択可能(ハイレベル入力時) 適合H/Uの判定方法
同軸デジタル入力
196KHz/24bit
光デジタル入力
角形TOS×1系統 (SPDIF:6-96KHz/24bit)
入力感度
RCA入力:2V〜4V、ハイレベル入力:5V〜10V / 10V〜20V
RCA出力端子、出力電圧
10ch OUT PUT、出力電圧8V
周波数特性(+0/-1dB)
10〜44KHz
高調波歪率
0.0005%
DSP
64bit プロセッサー×1基、クロック周波数:295MHz
動作サンプルレート
96KHz / 32bit
A/Dコンバーター
高音質 32bit Asahi Kasei 社製
D/Aコンバーター
高音質 32bit Asahi Kasei 社製
SN比
116dB以上(デジタル入力時)110dB以上(アナログ入力時)
出力レベル
5.0dB〜-30dB
各部レベル調整ステップ
0.25dB / ステップ
タイムアライメントステップ
3.5mm / ステップ
動作電源電圧
9.6V〜18.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
その他
コントロール入力端子、HECスロット、USBmini端子(PC接続用)
消費電流
510mA(最大)
リモート出力電流
500mA(最大)
オートリモートスイッチ
搭載 ON/OFF
外形サイズW×H×D
177×40×150(mm)
重量
770g
付属品
USBケーブル1.8m

HELIX-DSP-PRO MKII セットアップ スペック
ハイパス
20〜20KHz(1/52オクターブステップ)
ローパス
20〜20KHz(1/52オクターブステップ)
ハイパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
ローパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30/36/42(dB/oct)

Bessel:6/12/18/24/30/36/42(dB/oct)

Chebychev:6/12/18/24/30/36/42(dB/oct)

Linkwitz:12/24/36(dB/oct)

Self-define12(dB/oct)+Q:0.5〜2.0(0.1ステップ)
イコライザ
30バンド 1/3オクターブ:1/24オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(0.25dBステップ)
イコライザQ特性
0.5〜15.0(0.1ステップ)
タイムアライメント
0〜-728.00cm(3.5mm=0.01msステップ)
位相調整(Low/Full/etc)
0度、または 180度
位相調整(High/Mid/SubWf)
0〜348.75度 11.25度ステップ(31ステップ)
調整用ソフトウエア
ATF DSP PC-Tool V4.XX(Webよりダウンロード)
対応OS
Microsoft Windows XP/Vista(32bit)/Windows-7/8/10 推奨:Windows-7以降
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

ATF PC-TOOL Version 4 の画面
クロスオーバーイコライザー調整画面
入力選択調整画面
タイムアライメント調整画面
コントローラー/HEC設定画面
(画像をクリックすると拡大します)
PC-TOOL ソフトウエアは左項のダウンロードボタンから取り込めます

オプション品一覧
DIRECTOR タッチスクリーンリモコン
希望小売価格 ¥40,000 + 税
URC-2A ユニバーサルリモコン
希望小売価格 ¥6,600 + 税
MTK-1 RTA測定ツールキット
希望小売価格 ¥55,000 + 税
HEC Bluetooth INPUT MODULE for DSP PRO MKII
希望小売価格 ¥22,000 + 税
HEC OPTICAL INPUT MODULE for DSP PRO MKII
希望小売価格 ¥14,000 + 税
HEC 3.5mm AUX INPUT MODULE for DSP PRO MKII
希望小売価格 ¥14,000 + 税
HEC USB HD AUDIO INPUT MODULE for DSP PRO MKII
希望小売価格 ¥28,000 + 税


DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。

HELIX EXTENSION CARD
拡張カードは全4モデル
USB HD AUDIO INPUT / Bluerooth INPUT / Optical INPUT / 3.5mm AUX INPUT
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

HEC USB HD AUDIO INPUT MODULE※1
希望小売価格 ¥28,000 + 税
HEC Bluetooth INPUT MODULE
希望小売価格 ¥22,000 + 税
HEC OPTICAL INPUT MODULE
希望小売価格 ¥14,000 + 税
HEC 3.5mm AUX INPUT MODULE
希望小売価格 ¥14,000 + 税
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。
