AUDIOTEC FISCHER GmbH
MADE IN GERMANY
HELIX DSP PRO MK3 10chデジタルシグナルプロセッサー 希望小売価格 220,000円（税抜価格 200,000円）
同軸デジタル入力端子：192KHz/24bit 光デジタル入力端子：96KHz/24bit
内部処理サンプリングレート 96KHz-32bit
カーオーディオ専用、超高音質ハイレゾリューションプロセッサー
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
HELIX DSP PRO MK3はHELIX DSP PRO MK2を改良した新設計のデジタルプロセッサーです。
新開発の32Bitコプロセッサーを搭載、内部処理の動作サンプルレート【96KHz/32bit】を採用、
64 bit DSPチップはデュアル仕様、295MHzのクロックで駆動しているので
高速処理が可能になり、圧倒的な高音質を達成しています。
入力の音楽データーが96KHz/32bitフォーマットであれば圧縮する事なく
デジタル処理されるためハイクオリティーを維持したままアナログ信号に変換が可能になりました。
入出力のアナログ回路には高音質で評価の高いオペアンプOP1692を使用しています。
周波数特性10〜44KHz、高調波歪率0.0005%以下、SN比116dB以上、
RCA最大出力電圧8Vと驚異的なスペックを達成しています。
入力信号はハイレベル8ch（スピーカー出力）RCA入力8ch、
同軸デジタル入力（192KHz/24bit）、光デジタル入力（96KHz/24bit）を装備しています。
DIRECTORと組み合わせて使用すれば、手元で 同軸入力と光入力の切換が行えるようになりました。
アナログ入力の8chは自由にミックスすることが出来ます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能になりました。
また、入力部にはイコライザーとタイムアライメント機能を追加しました。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
（画像をクリックすると拡大します）
バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 こちら
ハイレベル入力には新開発のADEP.3 を搭載で、純正ヘッドユニットの軽負荷時のエラー検知を
未然に防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。
動作可能な電源電圧は9.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。（H/Uなど信号源側の音切れを除く）
調整用のアプリケーション ATF PC-TOOLはVersion 5.XXに進化しました。
全ての調整がリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。
別売りのHELIX EXTENSION CARD を追加すれば
最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら
本体サイズ、サイドパネルのレイアウトは旧モデルを継承しております。
サイドパネル入力側
RCA入力8ch、COAX入力（192KHz/24bit）※1、光入力（96KHz/24bit）
電源＆リモートIN/OUT端子、ハイレベル入力8ch

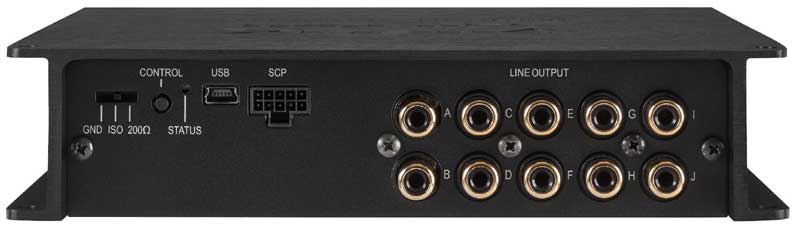

サイドパネル出力側
RCA出力10ch出力端子、ユニバーサルリモコン端子
PC接続用 Mini USB端子、GNDアイソレーション切換スイッチ、コントロールスイッチ
※1：デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。

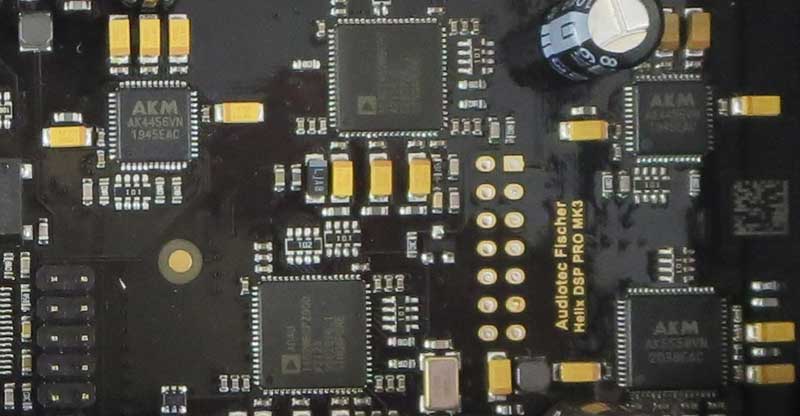

AKM プレミアム AD / DAコンバーター
ADコンバーターにはAK5558を使用、
DAコンバーターにはAK4456を2個使用。
内部基板
64 bit DSPチップはデュアル仕様、295MHzのクロックで駆動
サンプルレート96KHz / 32bitで動作してます。
HELIX-DSP-PRO MK3 オーディオ仕様
| RCA入力 |
8ch入力 |
| ハイレベル入力 |
8chスピーカー入力 |
| 入力ゲイン調整 |
基板上ジャンパーとスイッチでゲイン切換、PC-TOOLにて+6dB
調整可能 |
| オートパワーオン機能 |
対応 ON/OFF 選択可能（ハイレベル入力時） 適合H/Uの判定方法 |
| 同軸デジタル入力 |
192KHz/24bit |
| 光デジタル入力 |
角形TOS×1系統 (SPDIF:96KHz/24bit) |
| 入力感度 |
RCA入力：2V/3V/4V、ハイレベル入力：4V/7V/11V
or 12V/22V/32V（ジャンパー/スイッチ） |
| RCA出力端子、出力電圧 |
10chOUT PUT、出力電圧8V |
| 周波数特性(+0/-1dB) |
10〜44KHz |
| 高調波歪率 |
0.0005% |
| DSP |
64bit プロセッサー×2基、クロック周波数：295MHz |
| 動作サンプルレート |
96KHz / 32bit |
| A/Dコンバーター |
高音質 32bit Asahi Kasei
Microdevices 社製 |
| D/Aコンバーター |
高音質 32bit Asahi Kasei
Microdevices 社製 |
| SN比 |
116dB以上（デジタル入力時）111dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ |
| タイムアライメントステップ |
3.5mm /ステップ |
| 動作電源電圧 |
9.6V〜18.0V（5秒間/6Vまでの短時間電源電圧低下に対応） |
| その他 |
SPC端子、HECスロット、USBmini端子（PC接続用） |
| 消費電流 |
510mA（最大） |
| リモート出力電流 |
500mA（最大） |
| オートリモートスイッチ |
搭載 ON/OFF |
| 外形サイズＷ×Ｈ×Ｄ |
177×40×150(mm) |
| 重量 |
780g |
| 付属品 |
USBケーブル1.8m、SCP - MINI
DIN 変換ケーブル |
HELIX-DSP-PRO MK3 セットアップ スペック
| ハイパス |
20〜20KHz（1/52オクターブステップ） |
| ローパス |
20〜20KHz（1/52オクターブステップ） |
| ハイパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| ローパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30/36/42（dB/oct） |
| Bessel：6/12/18/24/30/36/42（dB/oct） |
|
| Chebychev：6/12/18/24/30/36/42（dB/oct） |
|
| Linkwitz：12/24/36（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） |
|
| イコライザ |
30バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（0.10dBステップ） |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-728.00cm（3.5mm=0.01msステップ） |
| 位相調整（Low/Full/etc） |
0度、または 180度 |
| 位相調整（High/Mid/SubWf） |
0〜348.75度 11.25度ステップ（31ステップ） |
| 調整用ソフトウエア |
ATF DSP PC-Tool V5.XX（Webよりダウンロード） |
| 対応OS |
Microsoft Windows-10/11（32/64bit） |
Advanced CoProcessor
オプション品
DIRECTOR/CONDUCTOR/URC-3/URC-1/RTA
入力の切換や各種ボリュームの調整は、コントローラーで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTORボタン、またはDIRECTORの画像をクリック。
