AUDIOTEC FISCHER GmbH

MADE IN GERMANY

HELIX DSP ULTRA 12ch ハイレゾリューションシグナルプロセッサー   希望小売価格 ¥230,000 + 税
同軸デジタル入力端子:192KHz/24bit  光デジタル入力端子:96KHz/24bit

内部処理サンプリングレート 96KHz-32bit
helix_hi_resolutio.html pc_tyousei_kanou_icon.gif aco.jpg
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら

HELIX DSP ULTRAは、64bit プロセッサーを2基使用した新設計のデジタルプロセッサーです。
HELIX DSP PRO MKII の上位機種として開発されました。

内部処理の動作サンプルレート【96KHz/32bit】の高速処理を行っております。
64 bit プロセッサー2基を295MHzのクロックで駆動しているので
高速処理が可能になり、圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。

入力の音楽データーが96KHz/32bitフォーマットであれば圧縮する事なく
デジタル処理されるためハイクオリティーを維持したままアナログ信号に変換が可能になりました。
入出力のアナログ回路にた高音質で評価の高いオペアンプOP1678を使用しています。
周波数特性10〜44KHz、高調波歪率0.0004%以下、SN比117dB以上、
RCA最大出力電圧8Vと驚異的なスペックを達成しています。

入力信号はハイレベル8ch(スピーカー出力)RCA入力8ch、
同軸デジタル入力(192KHz/24bit)、光デジタル入力(96KHz/24bit)を装備しています。
DIRECTORと組み合わせて使用すれば、手元で 同軸入力と光入力の切換が行えるようになりました。
アナログ入力の8chは自由にミックスすることが出来ます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
HELIX DSP ULTRA独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト)機能の使用性が向上しました。
(画像をクリックすると拡大します)

ハイレベル入力には新開発のADEP.3回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。

動作可能な電源電圧は9.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)

調整用のアプリケーション ATF PC-TOOLはVersion 4.XX。
全ての調整がリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。

別売りのHELIX EXTENSION CARD を追加すれば
最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。

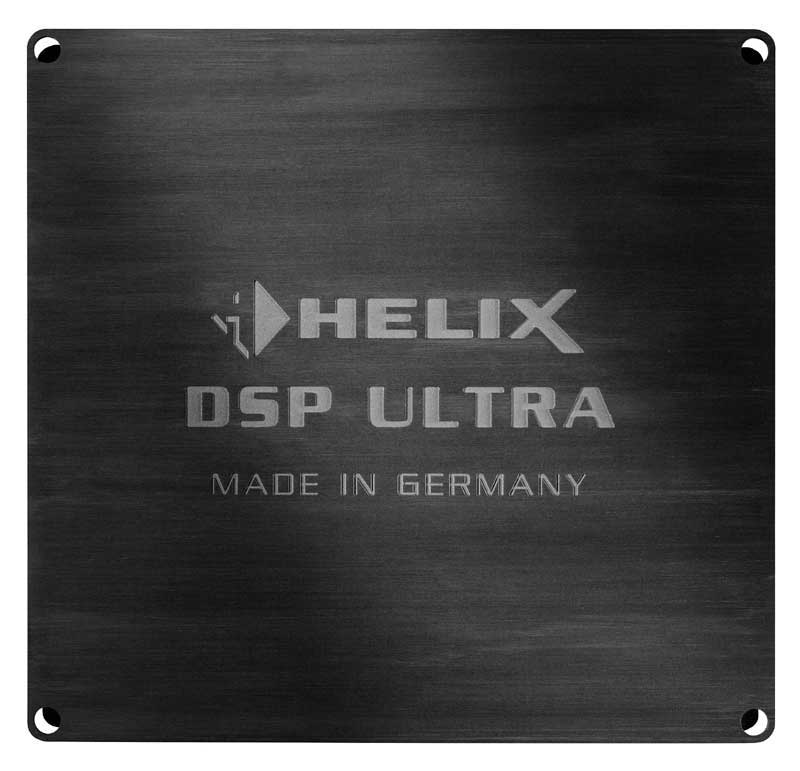

トップパネル


サイドパネル入力側
RCA入力8ch、COAX入力(192KHz/24bit)※1、光入力(96KHz/24bit)
電源&リモートIN/OUT端子、ハイレベル入力8ch

サイドパネル出力側
RCA出力12ch出力端子、ユニバーサルリモコン端子
PC接続用 Mini USB端子、コントロールスイッチ
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。

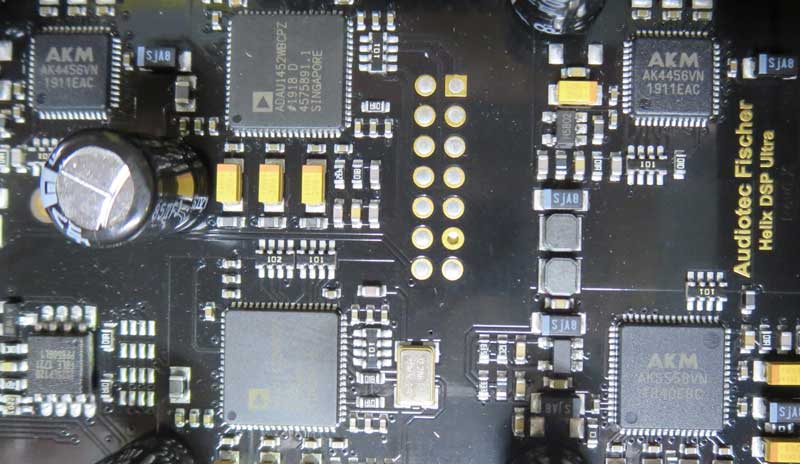

AKMプレミアム AD/DA コンバーター


内部基板
Analog Devices 社製 64bit プロセッサー×2、クロック295MHzで駆動
サンプリングレート96KHz / 32bitで動作してます。


HELIX DSP ULTRA オーディオ仕様
RCA入力
8ch入力
ハイレベル入力
8chスピーカー入力
入力ゲイン調整
半固定VRによるゲイン調整機能付き(基板上)
オートパワーオン機能
対応 ON/OFF 選択可能(ハイレベル入力時) 適合H/Uの判定方法
同軸デジタル入力
S/PDIF:12〜192KHz/24bit
光デジタル入力
S/PDIF:12〜96KHz/24bit 角形TOS
入力感度
RCA入力:1V〜8V、ハイレベル入力:4V〜32V
RCA出力端子、出力電圧
12ch OUT PUT、出力電圧8V
周波数特性(+0/-1dB)
10〜44KHz
高調波歪率
0.0004%
DSP
64bit プロセッサー×2基、クロック周波数:295MHz
動作サンプリングレート
96KHz / 32bit
A/Dコンバーター
高音質 32bit Asahi Kasei Microdevices 社製
D/Aコンバーター
高音質 32bit Asahi Kasei Microdevices 社製
SN比
117dB以上(デジタル入力時)111dB以上(アナログ入力時)
出力レベル
5.0dB〜-30dB
各部レベル調整ステップ
0.10dB / ステップ
タイムアライメントステップ
3.5mm / ステップ
動作電源電圧
9.6V〜18.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
その他
コントロール入力端子、HECスロット、USBmini端子(PC接続用)
消費電流
650mA(最大)
リモート出力電流
500mA(最大)
オートリモートスイッチ
搭載 ON/OFF
外形サイズW×H×D
177×40×170(mm)
重量
860g
付属品
USBケーブル1.8m

HELIX DSP ULTRA セットアップ スペック
ハイパス
20〜20KHz(1/51オクターブステップ)
ローパス
20〜20KHz(1/51オクターブステップ)
ハイパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
ローパス(ウーファー選択ch)
20〜300Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30/36/42(dB/oct)

Bessel:6/12/18/24/30/36/42(dB/oct)

Chebychev:6/12/18/24/30/36/42(dB/oct)

Linkwitz:12/24/36(dB/oct)

Self-define12(dB/oct)+Q:0.5〜1.9(0.1ステップ)
イコライザ
30バンド 1/3オクターブ:1/24オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(0.10dBステップ)PC-TOOL V4.50a以降使用時
イコライザQ特性
0.5〜15.0(0.1ステップ)
タイムアライメント
0〜-708.33cm(3.5mm=0.01msステップ)
位相調整(Low/Full/etc)
0度、または 180度
位相調整(High/Mid/SubWf)
0〜354.357度 5.625度ステップ(31ステップ)
調整用ソフトウエア
ATF DSP PC-Tool V4.XX(Webよりダウンロード)
対応OS
Microsoft Windows-7/8.1/10(32/64bit)
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

Advanced CoProcessor
advanced_coprocessor.jp


オプション品

DIRECTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-3で行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-3/RTAボタン、またはDIRECTORをクリック。

HELIX EXTENSION CARD
拡張カードは全2モデル
USB HD AUDIO INPUT / Bluerooth INPUT
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

NEW
HEC USB HD AUDIO INPUT MODULE
※1
希望小売価格 ¥28,000 + 税

発売予定
HEC Bluetooth INPUT MODULE

希望小売価格 ¥22,000 + 税

※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。
