AUDIOTEC FISCHER GmbH
MADE IN GERMANY
HELIX-DSP 8chデジタルシグナルプロセッサー 希望小売価格 \93,500（税抜価格\85,000）
光デジタル入力端子：96KHz/24bit
内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
HELIX-DSPは最大8chのアクティブディバイダーとして使用できるシグナルプロセッサーです。
入力はハイレベル（スピーカー出力）RCA入力、光入力（96KHz/24bit）に対応しています。
全ての調整（DIV/EQ/TIME/PHASE/etc）は8ch独立でPCによって行います。
56bit プロセッサーを装備しクロック周波数172MHz、サンプルレートは48KHz-24Bitで動作
高音質バーブラウン社製A/D、D/Aコンバーター、高音質オペアンプ搭載により
高調波歪率0.001％以下、S/N比112dB以上（デジタル入力時）を達成しています。
HELIX DSP のサウンドクオリティーは発売と同時に多くの販売店から大好評をいただいてあります。
調整はリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。
ソフトウエアを見直し演算速度の高速化が実現し、更に細かいステップでの調整が可能になりました。
別売りのURC-2Aユニバーサルリモコンを使用すれば、ボリュームコントロール、
アナログとデジタルの入力切換などが行えます。

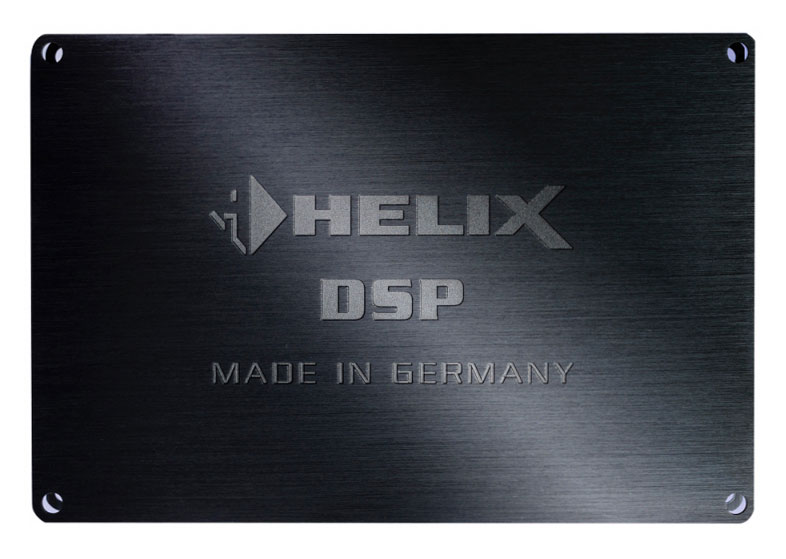

トップパネル
サイドパネル入力側
左：RCA入力6ch 中央：ハイレベル入力4ch、光入力（96KHz/24bit） 右：電源端子
サイドパネル出力側
GNDアイソレーション選択スイッチ、コントロールボタン、 Micro DS端子（セットアップ用）
PC接続用Mini USB端子、リモコン端子、RCA出力8ch接続端子
HELIX-DSP オーディオ仕様
| RCA入力 |
6ch入力 |
| ハイレベル入力 |
4ch スピーカーインプット |
| オートパワーオン機能 |
対応（ハイレベル入力時） 適合H/Uの判定方法 |
| 光入力 |
角形 TOS×1系統 (SPDIF:6-96KHz/24bit) |
| 入力感度 |
RCA入力：4V、ハイレベル入力：11V |
| RCA出力端子、出力電圧 |
8ch OUT PUT、出力電圧4V |
| 周波数特性(+0/-1dB) |
10〜22KHz |
| 高調波歪率 |
0.001% |
| DSP |
56bit プロセッサー×1基、クロック周波数：172MHz |
| 動作サンプルレート |
48KHz/24bit |
| A/Dコンバーター |
高音質 24bit バーブラウン社製 |
| D/Aコンバーター |
高音質 24bit バーブラウン社製 |
| SN比 |
112dB以上（デジタル入力時）104dB以上（アナログ入力時） |
| 出力レベル |
5dB〜-60dB |
| 各部レベル調整ステップ |
0.10dB / ステップ（PC-TOOL V4.50a以降使用時） |
| 動作電源電圧 |
9.2V〜18.0V |
| その他 |
コントロール入力端子、Micro SDスロット、USBmini端子（PC接続用） |
| 外形サイズＷ×Ｈ×Ｄ |
177×40×120(mm) |
| 重量 |
570g |
| 付属品 |
USBケーブル1.8m |
HELIX-DSP セットアップ スペック
| ハイパス |
20〜20KHz（1/48オクターブステップ） |
| ローパス |
20〜20KHz（1/48オクターブステップ） |
| ハイパス（ウーファーch） |
20〜100Hz（1Hzステップ） |
| ローパス（ウーファーch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30（dB/oct） |
| Bessel：6/12/18/24/30（dB/oct） |
|
| Chebychev：6/12/18/24/30（dB/oct） |
|
| Linkwitz：12/24（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） |
|
| イコライザ |
30バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザ（ウーファーch） |
12バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（0.10dBステップ）PC-TOOL V4.50a以降使用時 |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-530.5cm （7mm=0.02msステップ） |
| 位相調整 |
0度、または 180度 |
| 位相調整（ウーファー） |
0〜180度 22.5度ステップ（8ステップ） |
| 調整用ソフトウエア |
ATF DSP PC-Tool（Webよりダウンロード） |
| 対応OS |
Microsoft Windows Windows-7/Windows-8/Windows-10 |
| システム要件 |
1GHz以上のCPU、1GHz以上のRAM、 |
| 25MB以上のHDD空容量、USB2.0ポート |
|
| 解像度1024×768以上のディスプレイ |

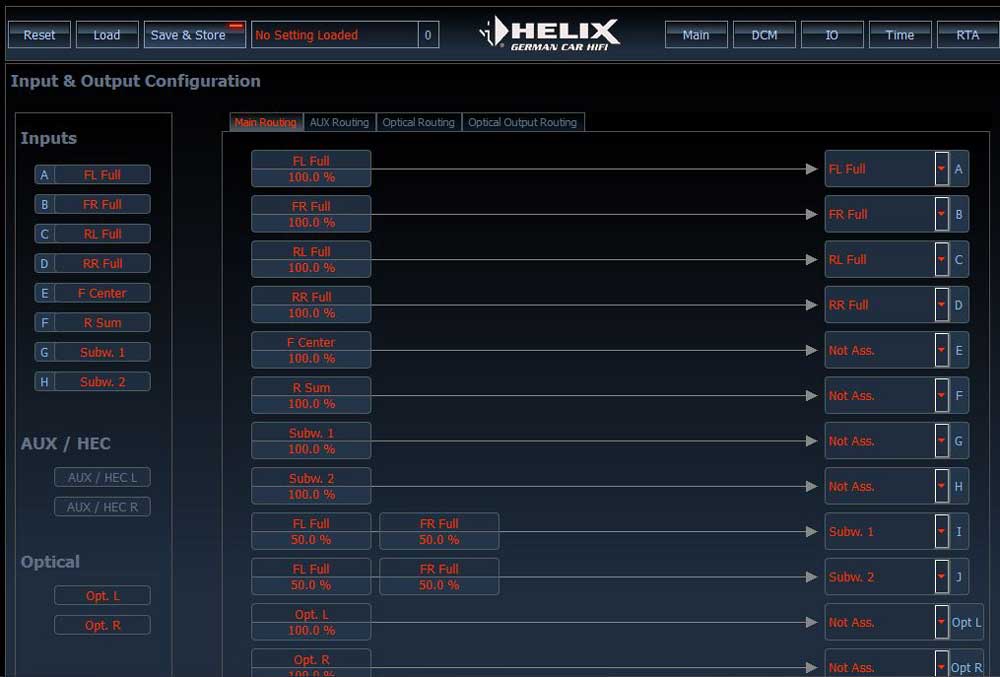

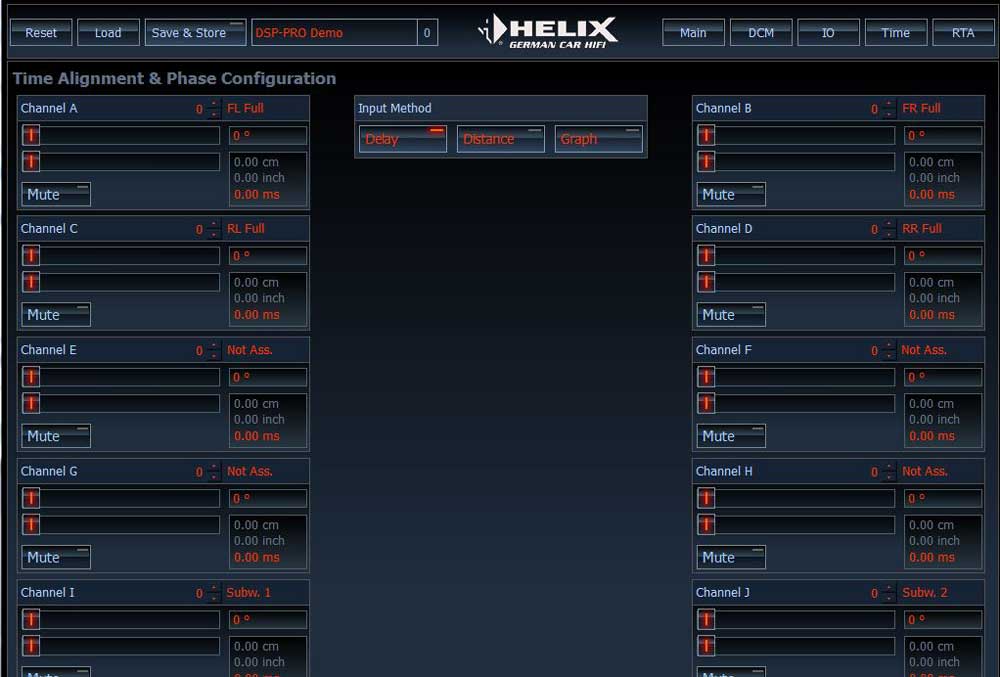

PC-TOOLの画面
左：クロスオーバーイコライザー調整画面 中：タイムアライメント調整画面 右：入力選択調整画面
|
|
|
PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

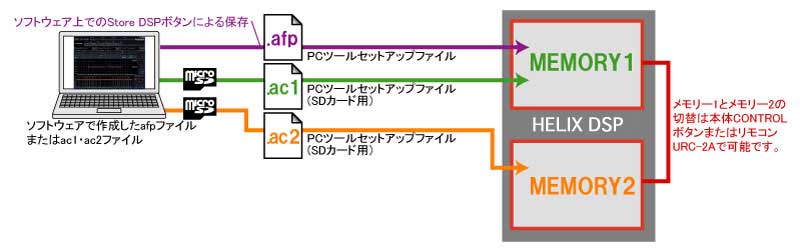

本体のメモリーについて
HELIX DSP はメモリー1、メモリー2、の2つのメモリーを持っています。
PCセットアップはメモリー1へ、SDカードのデーターはメモリー2へ、それぞれ保存されます。
保存されたデーターは本体にあるCONTROLスイッチで切り替えることができます。
サウンドの異なるセットアップの切替使用に便利な機能です。
オプション品
DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。
