HELIX-DSP.2 8ch デジタルシグナルプロセッサー   希望小売価格 ¥90,000 + 税
光デジタル入力端子:96KHz/24bitフォーマット対応
(光デジタル伝送の最大規格、96KHz/24bit)

内部処理サンプリングレート 48KHz-24bit
eisa_2017_dsp.2.jpg high_res_logo_48_24.jpg pc_tyousei_kanou_icon.gif
ハイレゾリューションの詳細は右のロゴをクリックかこちら

EISA Best Product 2017-2018の栄冠に選ばれました!
HELIX DSP.2 がEISA Best Product2017-2018を受賞した事は
オーディオテックフィッシャー社として大変名誉な事とコメントしています。
ハイレゾクオリティーでサンプリングしている高品位サウンド
システム拡張性がヨーロッパでも認められました。

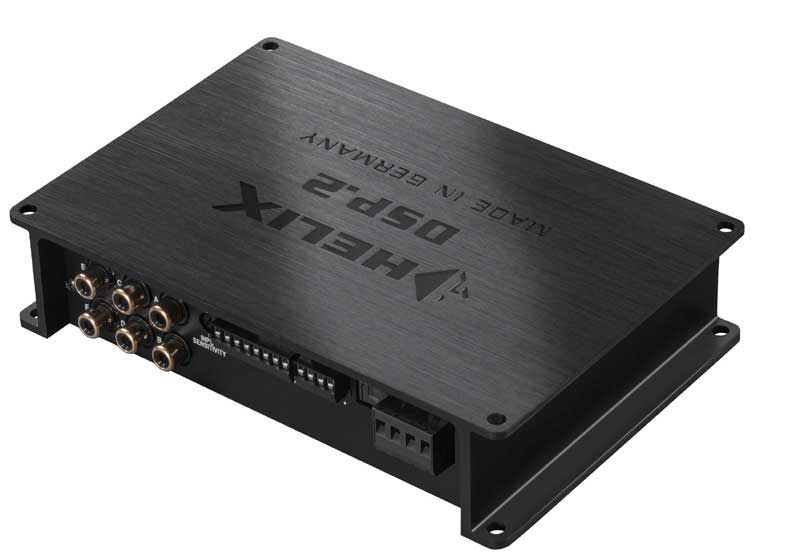

HELIX-DSP.2はHELIX-DSPを改良した新設計のデジタルプロセッサーです。
筐体のサイズ、サイドパネルのレイアウトに変更はありません。

入力はハイレベル6ch(スピーカー出力)RCA入力6ch、光入力(96KHz/24bit)
新たに、HECカード入力に対応しています。
全ての調整(DIV/EQ/TIME/PHASE/etc)は8ch独立でPCによって行います。
64bit プロセッサーを装備しクロック周波数295MHz、サンプルレートは48KHz-24Bitで動作
高音質バーブラウン社製A/D、D/Aコンバーター、高音質オペアンプ搭載により
高調波歪率0.0008%以下、S/N比112dB以上(デジタル入力時)を達成しています。

ハイレベル入力は6chをミックスすることが出来、
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能になりました。
また、新開発のADEP回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。

動作可能な電源電圧は9.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)

調整用のアプリケーション ATF PC-TOOLはVersion 4.XXに進化しました。
新たに、入力信号のタイムアライメント調整機能を追加しました。
これにより、純正信号のアライメントを補正する事が可能になります。
全ての調整がリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。

別売りのDIRECTOR / URC-2Aを使用すれば、ボリュームコントロール、
アナログとデジタルの入力切換、メモリー切換などが行えます。

HELIX DSP.2 / HELIX DSP 主なの相違点

HELIX DSP.2
HELIX DSP
HELIX EXTENSION CARD
対応
-----
RCA出力
出力電圧6V
出力電圧4V
ハイレベル入力
6ch
4ch
DSP
64bit プロセッサー×1基
56bit プロセッサー×1基
動作クロック周波数
295MHz
172MHz
高調波歪率(デジタル入力時)
0.0008%
0.001%
入力感度調整VR
対応
-----
ADEP回路(ハイレベル回路)
対応
-----
リモートオートパワーオン
ON/OFF 選択可能
常時動作
リモート ON/OFF 遅延機能
ON/OFF 独立して時間設定可能
-----
入力ルーティング
3WAY ミックス
2WAY ミックス
入力アライメント(純正TA用)
対応
-----
ハイパス/ローパス スロープ
MAX -42db/oct
MAX -30db/oct
オールパスフィルター
対応
-----

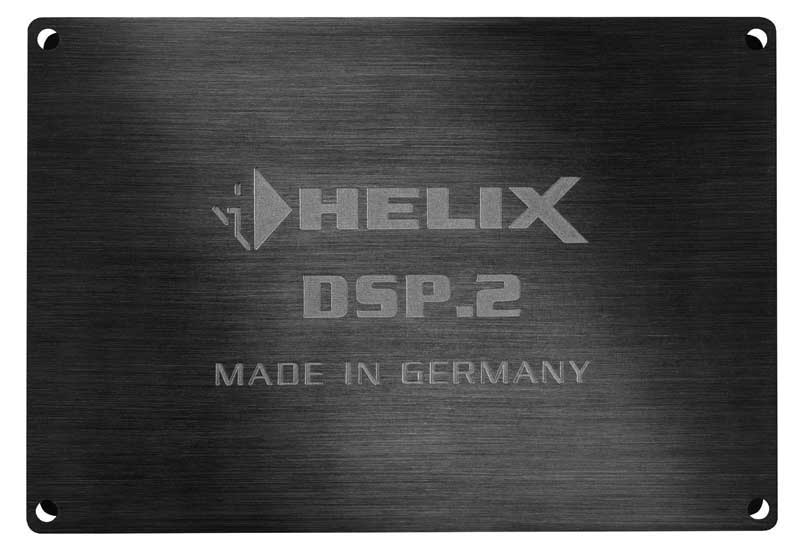

トップパネル

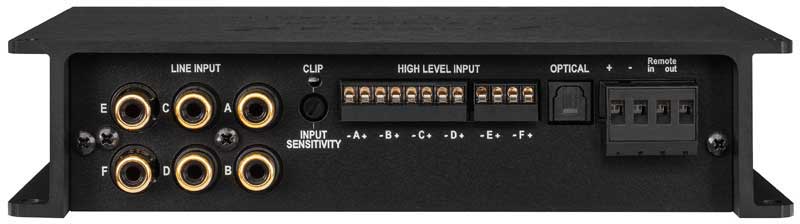

サイドパネル入力側
RCA入力6ch、ゲイン調整ノブ、ハイレベル入力6ch、光入力(96KHz/24bit)、電源端子

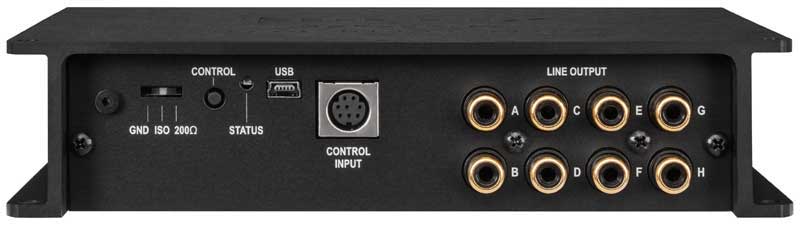

サイドパネル出力側
GNDアイソレーション選択スイッチ、コントロールボタン、PC接続用Mini USB端子
リモコン端子、RCA出力8ch接続端子

HELIX-DSP.2 オーディオ仕様
RCA入力
6ch入力
ハイレベル入力
6ch スピーカーインプット
入力ゲイン調整
半固定VRによるゲイン調整機能付き
オートパワーオン機能
対応 ON/OFF 選択可能(ハイレベル入力時) 適合H/Uの判定方法
光入力
角形 TOS×1系統 (SPDIF:6-96KHz/24bit)
入力感度
RCA入力:6V、ハイレベル入力:3.5V〜11V
RCA出力端子、出力電圧
8ch OUT PUT、出力電圧6V
周波数特性(+0/-1dB)
10〜22KHz
高調波歪率
0.0008%(デジタル入力)0.002%(アナログ入力)
DSP
64bit プロセッサー×1基、クロック周波数:295MHz
動作サンプルレート
48KHz / 24bit
A/Dコンバーター
高音質 24bit バーブラウン社製
D/Aコンバーター
高音質 24bit バーブラウン社製
SN比
112dB以上(デジタル入力時)107dB以上(アナログ入力時)
出力レベル
5dB〜-60dB
各部レベル調整ステップ
0.25dB / ステップ
タイムアライメントステップ
7.1mm / ステップ
動作電源電圧
9.6V〜18.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
消費電流
480mA(最大)
リモート出力電流
500mA(最大)
オートリモートスイッチ
搭載 ON/OFF
その他
コントロール入力端子、HECスロット、USBmini端子(PC接続用)
外形サイズW×H×D
177×40×120(mm)
重量
600g
付属品
USBケーブル1.8m

HELIX-DSP.2 セットアップ スペック
ハイパス
20〜20KHz(1/50オクターブステップ)
ローパス
20〜20KHz(1/50オクターブステップ)
ハイパス(ウーファーch)
20〜100Hz(1Hzステップ)
ローパス(ウーファーch)
20〜300Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30/36/42(dB/oct)

Bessel:6/12/18/24/30/36/42(dB/oct)

Chebychev:6/12/18/24/30/36/42(dB/oct)

Linkwitz:12/24/36(dB/oct)

Self-define12(dB/oct)+Q:0.5〜2.0(0.1ステップ)
イコライザ
30バンド 1/3オクターブ:1/24オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(0.25dBステップ)
イコライザQ特性
0.5〜15.0(0.1ステップ)
タイムアライメント
0〜-708.33cm (7.1mm=0.02msステップ)
位相調整(Low/Full/etc)
0度、または 180度
位相調整(High/Mid/Sub-Wf)
0〜348.75度 11.25度ステップ(31ステップ)
調整用ソフトウエア
ATF DSP PC-Tool V4.XX(Webよりダウンロード)
対応OS
Microsoft Windows XP/Vista(32bit)/Windows-7/8/10 推奨:Windows-7以降
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

ATF PC-TOOL Version 4 の画面
左:クロスオーバーイコライザー調整画面 中:タイムアライメント調整画面 右:入力選択調整画面
version_4_main.jpg version_4_time.jpg version_4_io.jpg
(画像をクリックすると拡大します)
PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

オプション品一覧
DIRECTORタッチスクリーンリモコン
希望小売価格 ¥40,000 + 税
URC-2A ユニバーサルリモコン
希望小売価格 ¥6,600 + 税
MTK-1 RTA測定ツールキット
希望小売価格 ¥55,000 + 税
HEC Bluetooth INPUT MODULE for HELIX DSP.2
希望小売価格 ¥22,000 + 税
HEC OPTICAL INPUT MODULE for HELIX DSP.2
希望小売価格 ¥14,000 + 税
HEC 3.5mm AUX INPUT MODUL for HELIX DSP.2
希望小売価格 ¥14,000 + 税
HEC USB HD AUDIO INPUT MODULE for HELIX DSP.2
希望小売価格 ¥28,000 + 税


DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。

HELIX EXTENSION CARD
拡張カードは全4モデル
USB HD AUDIO INPUT / Bluerooth INPUT / Optical INPUT / 3.5mm AUX INPUT
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

HEC USB HD AUDIO INPUT MODULE※1
希望小売価格 ¥28,000 + 税
HEC Bluetooth INPUT MODULE
希望小売価格 ¥22,000 + 税
HEC OPTICAL INPUT MODULE
希望小売価格 ¥14,000 + 税
HEC 3.5mm AUX INPUT MODULE
希望小売価格 ¥14,000 + 税
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。
