AUDIOTEC FISCHER GmbH

MADE IN GERMANY

HELIX-DSP.3 8ch デジタルシグナルプロセッサー   希望小売価格 ¥120,000 + 税
光デジタル入力端子:96KHz/32bitフォーマット対応

内部処理サンプリングレート 96KHz-32bit
pc_tyousei_kanou_icon.gif aco.jpg
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら

HELIX-DSP.3はHELIX-DSP.2をベースに改良した新設計のデジタルプロセッサーです。
筐体のサイズ、サイドパネルのレイアウトに変更はありません。
今回、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。

入力はハイレベル6ch(スピーカー出力)RCA入力6ch、光入力(96KHz/24bit)
新たに、HECカード入力に対応しています。
全ての調整(DIV/EQ/TIME/PHASE/etc)は8ch独立でPCによって行います。
64bit プロセッサーを装備しクロック周波数295MHz、サンプルレートは96KHz-32Bitで動作
高音質Asahi Kasei Microdevices 社製A/D、D/Aコンバーター、高音質オペアンプ搭載により
高調波歪率0.0006%以下、S/N比114dB以上(デジタル入力時)を達成しています。

ハイレベル入力は6chをミックスすることが出来、
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能になりました。
また、新開発のADEP.3回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。

動作可能な電源電圧は9.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)

調整用のアプリケーション ATF PC-TOOLはVersion 4.XXに対応しています。
全ての調整がリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。

別売りのDIRECTOR / URC-3を使用すれば、ボリュームコントロール、
アナログとデジタルの入力切換、メモリー切換などが行えます。

HELIX DSP.3 / HELIX DSP.2 主なの相違点

HELIX DSP.3
HELIX DSP.2
RCA出力
出力電圧6V
出力電圧6V
ハイレベル入力
6ch
6ch
DSP
64bit プロセッサー×1基
64bit プロセッサー×1基
動作クロック周波数
295MHz
295MHz
サンプリング周波数
96KHz(DSP.2の倍)
48KHz
ビットレート
32bits(DSP.2の256倍の階調度)
24bits
周波数特性(+0/-1dB)
10〜44KHz
10〜22KHz
高調波歪率(デジタル入力時)
0.0006%
0.0008%
ADEP回路(ハイレベル回路)
ADEP.3(アクティブタイプ)
ADEP.2
A/Dコンバーター
高音質 32bit AKM 社製
高音質 24bit バーブラウン社製
D/Aコンバーター
高音質 32bit AKM 社製
高音質 24bit バーブラウン社製
AOC(アドバンスド コプロセッサー)
搭載 メモリー切換時間を短縮
未搭載
エフェクト機能
搭載 ベース/センター/フロント
未搭載

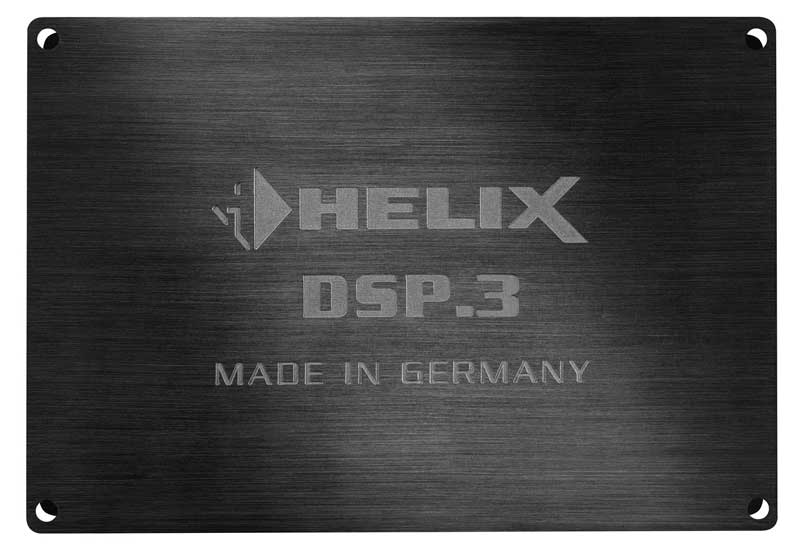

トップパネル

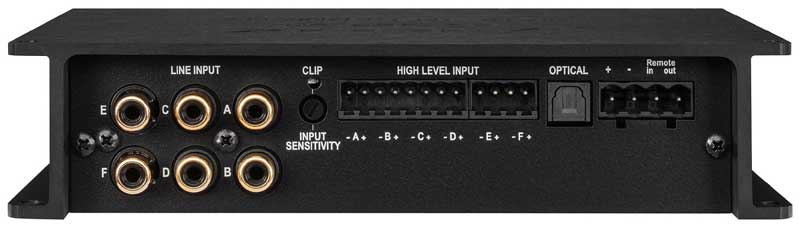

サイドパネル入力側
RCA入力6ch、ゲイン調整ノブ、ハイレベル入力6ch、光入力(96KHz/24bit)、電源端子

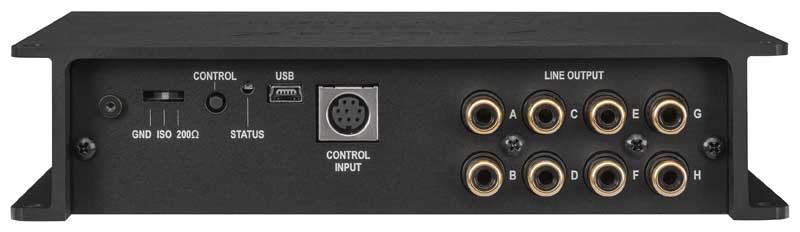

サイドパネル出力側
GNDアイソレーション選択スイッチ、コントロールボタン、PC接続用Mini USB端子
リモコン端子、RCA出力8ch接続端子

内部基板
黄色→はオートパワーオンのON/OFF切換スイッチ

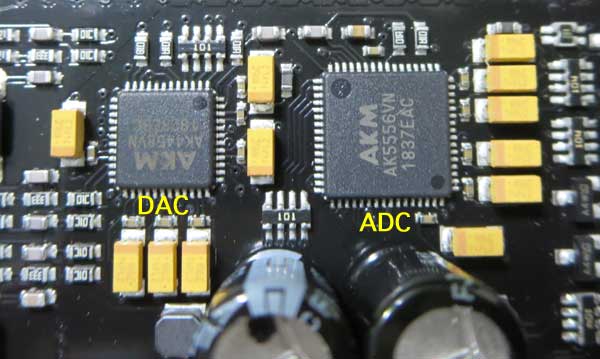

DAC/ADC ディバイス

高音質Asahi Kasei Microdevices 社製プレミアムコンバーター
DACはAK4458、ADCはAK5556、それぞれ32Bitを使用しています。

『AKM』旭化成エレクトロニクス株式会社 Webに掲載されました。
日本語はこちら 英語はこちら


HELIX-DSP.3 オーディオ仕様
RCA入力
6ch入力
ハイレベル入力
6ch スピーカーインプット
入力ゲイン調整
半固定VRによるゲイン調整機能付き
オートパワーオン機能
ON/OFF 選択可能(基板上のディップスイッチ) 適合H/Uの判定方法
光入力
角形 TOS×1系統 (SPDIF:6-96KHz/24bit)
入力感度
RCA入力:2V〜4V、ハイレベル入力:5.0V〜11V
RCA出力端子、出力電圧
8ch OUT PUT、出力電圧6V
周波数特性(+0/-1dB)
10〜44KHz
高調波歪率
0.0006%(デジタル入力)0.002%(アナログ入力)
DSP
64bit プロセッサー×1基、クロック周波数:295MHz
動作サンプルレート
96KHz / 32bit
A/Dコンバーター
高音質 32bit Asahi Kasei Microdevices 社製
D/Aコンバーター
高音質 32bit Asahi Kasei Microdevices 社製
SN比
114dB以上(デジタル入力時)110dB以上(アナログ入力時)
出力レベル
5dB〜-60dB
各部レベル調整ステップ
0.10dB / ステップ
タイムアライメントステップ
3.5mm / ステップ
動作電源電圧
9.6V〜18.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
消費電流
490mA(最大)
リモート出力電流
500mA(最大)
その他
コントロール入力端子、HECスロット、USBmini端子(PC接続用)
外形サイズW×H×D
177×40×120(mm)
重量
610g
付属品
USBケーブル1.8m

HELIX-DSP.3 セットアップ スペック
ハイパス
20〜20KHz(1/51オクターブステップ)
ローパス
20〜20KHz(1/51オクターブステップ)
ハイパス(ウーファーch)
20〜100Hz(1Hzステップ)
ローパス(ウーファーch)
20〜300Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30/36/42(dB/oct)

Bessel:6/12/18/24/30/36/42(dB/oct)

Chebychev:6/12/18/24/30/36/42(dB/oct)

Linkwitz:12/24/36(dB/oct)

Self-define12(dB/oct)+Q:0.5〜2.0(0.1ステップ)
イコライザ
30バンド 1/3オクターブ:1/24オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(0.10dBステップ)
イコライザQ特性
0.5〜15.0(0.1ステップ)
タイムアライメント
0〜-354.17cm(3.5mm=0.01msステップ)
位相調整(Low/Full/etc)
0度、または 180度
位相調整(High/Mid/Sub-Wf)
0〜354.375度 5.625度ステップ
調整用ソフトウエア
ATF DSPPC-Tool V4.50a以降(Webよりダウンロード)
対応OS
Microsoft Windows-7/8/10
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

Advanced CoProcessor
advanced_coprocessor.jp

ATF PC-TOOL Version 4 の画面
左:クロスオーバーイコライザー調整画面 中:タイムアライメント調整画面 右:入力選択調整画面
version_4_main.jpg version_4_time.jpg version_4_io.jpg
(画像をクリックすると拡大します)
PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

オプション品

DIRECTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-3で行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-3/RTAボタン、またはDIRECTORをクリック。

HELIX EXTENSION CARD
拡張カードは全4モデル
USB HD AUDIO INPUT / Bluerooth INPUT / Optical INPUT / 3.5mm AUX INPUT
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

HEC USB HD AUDIO INPUT MODULE※1
希望小売価格 ¥28,000 + 税
写真はHELIX DSP PRO MKII
HEC Bluetooth INPUT MODULE
希望小売価格 ¥22,000 + 税
写真はHELIX DSP PRO MKII

HEC OPTICAL INPUT MODULE

希望小売価格 ¥14,000 + 税
写真はHELIX DSP PRO MKII

HEC 3.5mm AUX INPUT MODULE

希望小売価格 ¥14,000 + 税
写真はHELIX DSP PRO MKII
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。
