AUDIOTEC FISCHER GmbH

MADE IN GERMANY

HELIX-DSP.3S 8chデジタルシグナルプロセッサー   希望小売価格 \132,000(税抜価格\120,000)
同軸デジタル入力端子:192KHz/24bitフォーマット対応

内部処理サンプリングレート 96KHz-24bit
pc_tyousei_kanou_icon.gif aco.jpg adep.3.jpg
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら

HELIX-DSP.3SはHELIX-DSP.3をベースに、
新たに同軸デジタル入力を追加した新設計のデジタルプロセッサーです。
筐体のサイズとレイアウトに変更はありません。

今回、DIRECTORなどコントローラー接続端子が10ピン角形コネクターに進化しました。
相互通信に8ピン、残りの2ピンはDIRECTORなどの常時電源と
グランドが別売りケーブルで接続可能になります。
10ピン-8ピンDINの変換ケーブルが付属されてます。

入力はハイレベル6ch(スピーカー出力)RCA入力6ch、光入力(96KHz/24bit)
HECカード入力、新たに、同軸デジタル入力(192KHz/24bit)に対応しています。
全ての調整(DIV/EQ/TIME/PHASE/etc)は8ch独立でPCによって行います。
64bit プロセッサーを装備しクロック周波数295MHz、サンプルレートは96KHz-24Bitで動作
高音質バーブラウン 社製A/D、D/Aコンバーター、高音質オペアンプ搭載により
高調波歪率0.0006%以下、S/N比114dB以上(デジタル入力時)、
RCA最大出力電圧6Vのスペックを達成しています。

ハイレベル入力は6chをミックスすることが出来、
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能になりました。
また、新開発のADEP.3回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。

動作可能な電源電圧は9.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。(H/Uなど信号源側の音切れを除く)

調整用のアプリケーション ATF PC-TOOLはVersion 4.78a以降が対応しています。
全ての調整がリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。

別売りのHELIX EXTENSION CARD を追加すれば
最大192KHz/32bitのサンプルレートまでのハイレゾ信号の入力が可能になります。
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

別売りのDIRECTOR /CONDUCTOR/ URC-3を使用すれば、ボリュームコントロール、
アナログとデジタルの入力切換、メモリー切換などが行えます。

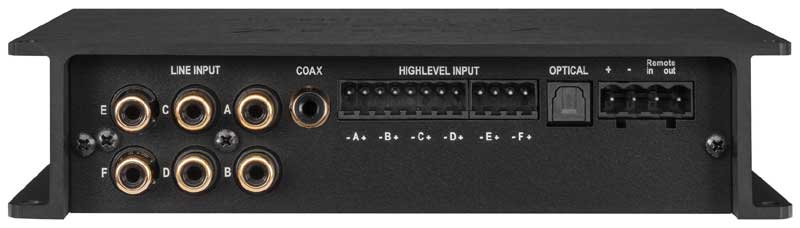

サイドパネル入力側
RCA入力6ch、同軸入力(192KHz/24bit)、ハイレベル入力6ch、光入力(96KHz/24bit)、電源端子

サイドパネル出力側
GNDアイソレーション選択スイッチ、コントロールボタン、PC接続用Mini USB端子
SCP 10ピンコネクターはDIRECTORなどコントローラー接続端子、RCA出力8ch接続端子


HELIX-DSP.3S オーディオ仕様
RCA入力
6ch入力
ハイレベル入力
6ch スピーカーインプット
入力ゲイン調整
PC-TOOL によるゲイン調整機能付き
オートパワーオン機能
ON/OFF 選択可能(基板上のディップスイッチ) 適合H/Uの判定方法
同軸デジタル入力
RCA×1系統(S/PDIF:12〜192KHz/24bit)
光デジタル入力
角形 TOS×1系統(SPDIF:6-96KHz/24bit)
入力感度
RCA入力:2V〜4V、ハイレベル入力:5.0V〜11V
RCA出力端子、出力電圧
8ch OUT PUT、出力電圧6V
周波数特性(+0/-1dB)
10〜44KHz
高調波歪率
0.0008%(デジタル入力)0.002%(アナログ入力)
DSP
64bit プロセッサー×1基、クロック周波数:295MHz
動作サンプルレート
96KHz / 24bit
A/Dコンバーター
高音質 24bit バーブラウン 社製
D/Aコンバーター
高音質 24bit バーブラウン 社製
SN比
112dB以上(デジタル入力時)107dB以上(アナログ入力時)
出力レベル
5dB〜-60dB
各部レベル調整ステップ
0.10dB / ステップ
タイムアライメントステップ
3.5mm / ステップ
動作電源電圧
9.6V〜18.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
消費電流
450mA(最大)
リモート出力電流
500mA(最大)
その他
SPC コントロール入力端子、HECスロット、USBmini端子(PC接続用)
外形サイズW×H×D
177×40×120(mm)
重量
600g
付属品
USBケーブル1.8m

HELIX-DSP.3S セットアップ スペック
ハイパス
20〜20KHz(1/51オクターブステップ)
ローパス
20〜20KHz(1/51オクターブステップ)
ハイパス(ウーファーch)
20〜100Hz(1Hzステップ)
ローパス(ウーファーch)
20〜300Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30/36/42(dB/oct)

Bessel:6/12/18/24/30/36/42(dB/oct)

Chebychev:6/12/18/24/30/36/42(dB/oct)

Linkwitz:12/24/36(dB/oct)

Self-define12(dB/oct)+Q:0.5〜2.0(0.1ステップ)
イコライザ
30バンド 1/3オクターブ:1/24オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(0.10dBステップ)
イコライザQ特性
0.5〜15.0(0.1ステップ)
タイムアライメント
0〜-708.33cm(3.5mm=0.01msステップ)
位相調整(Low/Full/etc)
0度、または 180度
位相調整(High/Mid/Sub-Wf)
0〜354.375度 5.625度ステップ
調整用ソフトウエア
ATF DSPPC-Tool V4.78a以降(Webよりダウンロード)
対応OS
Microsoft Windows-7/8/10
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ

Advanced CoProcessor
advanced_coprocessor.jp

ATF PC-TOOL Version 4 の画面
クロスオーバーイコライザー調整画面
入力選択調整画面
タイムアライメント調整画面
コントローラー/HEC設定画面
(画像をクリックすると拡大します)
PC-TOOL ソフトウエアは左項のダウンロードボタンから取り込めます

オプション品

DIRECTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-3で行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-3/RTAボタン、またはDIRECTORをクリック。



弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
