HELIX NEXT DSP ULTRA XT 16chデジタルシグナルプロセッサー 希望小売価格 550,000円（税抜価格 500,000円）
USB-C経由のUSB Perfect Stream入力：192KHz/32bit
同軸デジタル入力端子：192KHz/24bit 光デジタル入力端子：96KHz/24bit
内部処理サンプリングレート 96KHz-32bit
開発コンセプト BABY BRAX
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
HELIX DSP ULTRA XTは、BABY BRAXをコンセプトに新開発された
ハイエンドデジタルプロセッサーです。
HELIX DSP ULTRA XTは、高度なマルチチャンネルシステムや、
複雑化する純正システムに対応したハイエンドDSPです。
RCA入力8ch、ハイレベル入力12ch、オプティカル＆コアキシャルディジタル入力各1系統、
Extension Card 2.0スロット、USB-C経由のUSB Perfect Streamなど
多彩なアナログおよびディジタル信号経路を備えてます。
純正オーディオからのアナログ信号は、最大32V RMS で12chの入力可能、
8chのバーチャルチェンネルを経て16chのアナログ出力へと導かれます。
また、USB-C経由のUSB Perfect Streamでは、
最大192KHz/32bitの7ハイレゾ信号がロス無くDSPへ直接伝送されます。
音質の要のADC/DACにはESS Technoogy 社製の
32bit ES9841Q HyperStream ADCを3基/ES9081Q HyperStream DACを2基採用しました。
更に、ADCを3基/DACを2基の電源をセパレート化する事によりクロストークを最小限に抑えました。
DSP本体は、64bit プロセッサーを2基使用し高速演算する事により
入力の音楽データーが96KHz/32bitフォーマットであれば圧縮する事なく
デジタル処理されるためハイクオリティーを維持したままアナログ信号に変換が可能になりました。

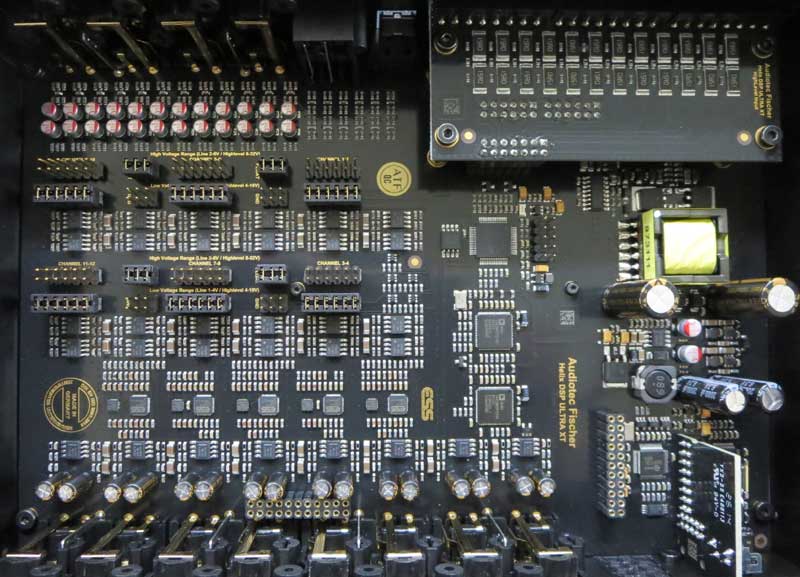

入出力のアナログ回路には高音質で評価の高いオペアンプを採用、
オリジナルのカップリングコンデンサー、0.1％誤差の金属皮膜抵抗の採用、と信号の誤差、歪み率、
さらに低ノイズ化を最優先し、周波数特性10〜44KHz、高調波歪率0.0003%以下、
SN比128dB以上、RCA最大出力電圧8Vと超驚異的なスペックを達成しています。
動作可能な電源電圧は9.6V〜16.0Vと広範囲を実現、また、5秒間/6Vまでの短時間の電源電圧が
低下しても電源がOFFにならない仕様としました。アイドリングストップ車の音切れを
未然に防ぐことができます。（H/Uなど信号源側の音切れを除く）
別売りのEXTENSION CARD 2.0 Bluetooth HD INPUTを追加しますと、
ワイヤレスでデジタルプレイヤーが再生可能です。
EXTENSION CARD 2.0の詳細はこちら
（注）調整しながらパソコン内の楽曲が再生出来ない場合、
PC-TOOLを終了してDSPとパソコンの接続外してください。
再度、接続しますとオーディオ用のUSBドライバーが取り込まれます。
その状態でPC-TOOLを立ち上げ調整と再生を行ってください。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
（画像をクリックすると拡大します）
バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 こちら

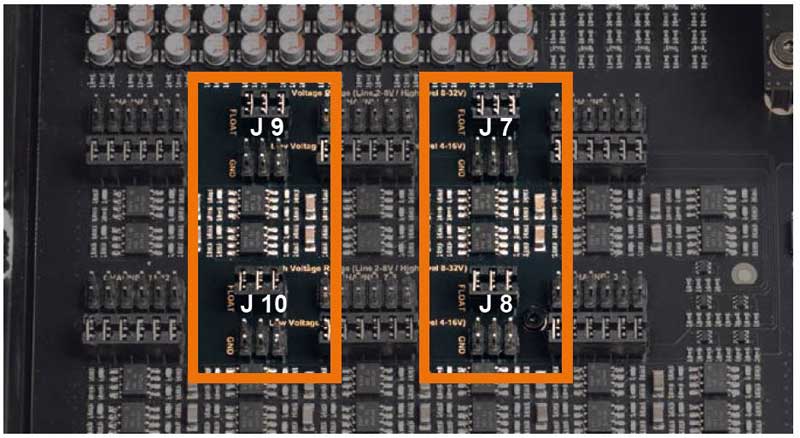

RCAのグランド切換
RCA入力のグランドは通常フローティングされ差動増幅に設定されています。
これを車両のアースと同電位に切り換える事ができます。
ジャンパー7：INPUT-1/INPUT-2のグランド変更
ジャンパー8：INPUT-3/INPUT-4のグランド変更
ジャンパー9：INPUT-5/INPUT-6のグランド変更
ジャンパー10：INPUT-7/INPUT-8のグランド変更

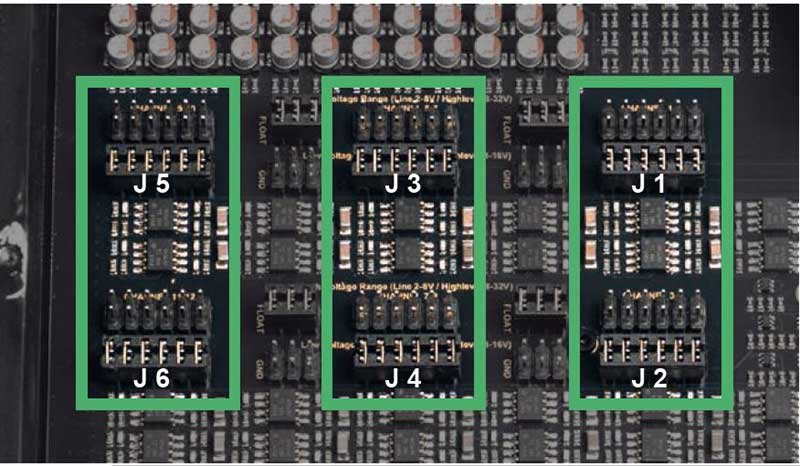

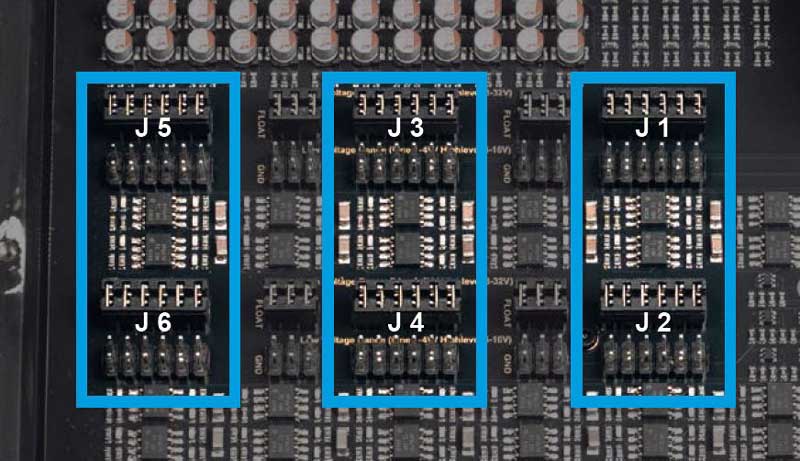

入力信号の入力感度切換
RCA入力、ハイレベル入力の入力感度を切り換える事ができます。
ジャンパー緑位置、RCA1〜4V ハイレベル、4〜16V
ジャンパー青位置、RCA2〜8V ハイレベル、8〜32V
ジャンパー1：INPUT-1/INPUT-2のRCA、ハイレベル
ジャンパー2：INPUT-3/INPUT-4のRCA、ハイレベル
ジャンパー3：INPUT-5/INPUT-6のRCA、ハイレベル
ジャンパー4：INPUT-7/INPUT-8のRCA、ハイレベル
ジャンパー5：INPUT-9/INPUT-10のハイレベル
ジャンパー6：INPUT-11/INPUT-12のハイレベル

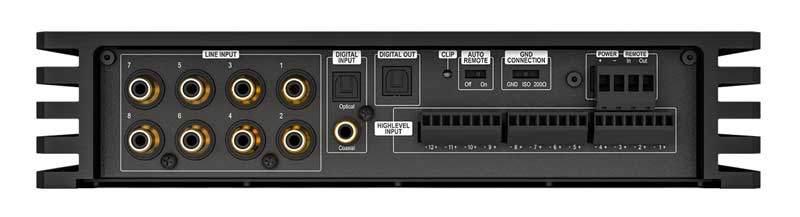

サイドパネル入力側
RCA入力8ch、COAX入力（192KHz/24bit）※1、光入力（96KHz/24bit）、光出力（96KHz/24bit）
オートリモートON/OFF、グランドインピーダンス切換、電源＆リモートIN/OUT端子、ハイレベル入力12ch

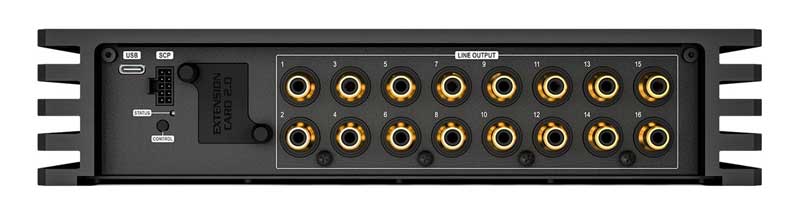

サイドパネル出力側
DIGITAL入力＆PC接続用 USB-C端子、SPC端子、
Extension Card 2.0スロット、RCA出力16ch出力端子
※1：デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。
HELIX NEXT DSP ULTRA XT オーディオ仕様
| RCA入力 |
8ch入力 |
| ハイレベル入力 |
12chスピーカー入力 |
| 入力ゲイン調整 |
基板上のジャンパー、PC-TOOLによる調整機能 |
| オートリモートスイッチ |
対応 ON/OFF 選択可能（ハイレベル入力時） 適合H/Uの判定方法 |
| 同軸デジタル入力 |
S/PDIF:12〜192KHz/24bit |
| 光デジタル入力 |
S/PDIF:12〜96KHz/24bit 角形TOS |
| 入力感度 |
RCA入力：1V〜8V、ハイレベル入力：4V〜32V |
| RCA出力端子、出力電圧 |
16ch OUT PUT、出力電圧8V |
| 周波数特性(+0/-1dB) |
10〜44KHz |
| 高調波歪率 |
0.0003% |
| DSP |
64bit プロセッサー×2基、クロック周波数：295MHz |
| 動作サンプリングレート |
96KHz / 32bit |
| A/Dコンバーター |
高音質 32bit ES9841Q HyperStream ESS Technoogy
社製 |
| D/Aコンバーター |
高音質 32bit ES9081Q HyperStream ESS Technoogy
社製 |
| SN比 |
128dB以上（デジタル入力時）116dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ |
| タイムアライメントステップ |
3.5mm / ステップ |
| 動作電源電圧 |
9.6V〜18.0V（5秒間/6Vまでの短時間電源電圧低下に対応） |
| その他 |
SCP端子、Extension Card 2.0スロット、USB-C端子（DIGITAL入力＆PC接続用） |
| 消費電流 |
1.2A/12Ｖ時（最大） |
| リモート出力電流 |
500mA（最大） |
| 外形サイズＷ×Ｈ×Ｄ |
255×55×170(mm) |
| 重量 |
2.7Kg |
| 付属品 |
USB-Cケーブル1.8m/USB-Aアダプター |
HELIX NEXT DSP ULTRA XT セットアップ スペック
| ハイパス |
20〜20KHz（1/51オクターブステップ） |
| ローパス |
20〜20KHz（1/51オクターブステップ） |
| ハイパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| ローパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30/36/42（dB/oct） |
| Bessel：6/12/18/24/30/36/42（dB/oct） |
|
| Chebychev：6/12/18/24/30/36/42（dB/oct） |
|
| Linkwitz：12/24/36（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜1.9（0.1ステップ） |
|
| イコライザ |
30バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（0.10dBステップ）PC-TOOL V4.50a以降使用時 |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-708.33cm（3.5mm=0.01msステップ） |
| 位相調整（Low/Full/etc） |
0度、または 180度 |
| 位相調整（High/Mid/SubWf） |
0〜354.357度 5.625度ステップ（31ステップ） |
| 調整用ソフトウエア |
ATF DSP PC-Tool V6.03.04以降（Webよりダウンロード） |
| 対応OS |
MicrosoftWindows-10/11（32/64bit） |
| システム要件 |
1GHz以上のCPU、1GHz以上のRAM、 |
| 25MB以上のHDD空容量、USB2.0ポート |
|
| 解像度1024×768以上のディスプレイ |
Advanced CoProcessor
オプション品
DIRECTOR/CONDUCTOR/URC-3/URC-1/RTA
入力の切換や各種ボリュームの調整は、コントローラーで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTORボタン、またはDIRECTORの画像をクリック。
SCP-Mini DIN 変換アダプター 希望小売価格 4,400円（税抜価格 4,000円）
HELIX NEXT DSP ULTRA XTにはSCP-MINI DIN 変換アダプターが付属されていません。
8ピンDINコネクターケーブルのDIRECTORやURC-3を接続するには
別売りのSPC-MINI DIN 変換アダプターが必要です。
弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
