Graphic Edition POWER AMPLIFIER

手作業での特別なチューニングモデル"Graphic Edition"

"Graphic Edition"はX2000.2/X2400.2の基本コンセプトをベースにさらなる高音質&高出力を追求し、
専用設計による電源部の強化や手作業によるディバイス選別、基板部のパターン強化などを行った
特別なチューニングモデルです。電源のスイッチングディバイスはMOS-FETの3パラレル駆動、
シールドカバー仕様の大型トロイダルトランス、ディアルブリッジ回路、大容量化されたカスタム
コンデンサーと組み合わせてさらに強力な電源部を構成しています。
ファイナルディバイスMOS-FETのペアリングには測定器を使用した300項目での選別を行い、
バランスのとれたプッシュプル回路を構成しています。肉厚プリントパターンを使用しているにも
関わらず、大電流ラインには銀リード線でパターンを強化し大出力時の歪みを抑えています。
入力部にはバーブラウン社製ICオペアンプを採用。これによりさらに高い解像度、優れた音像定位を
実現しました。またヒートシンクは接続端子部をカバーする様に延長されたデザインで、全ての
配線後に本体を固定する仕様です。ヒートシンクカラーは"Graphic Edition"専用色のプラチナまたは
クロームからお選びいただけます。さらに高級感を演出するオプションのアンプスペーサー
に対応しています。アンプスペーサーはクロームとゴールドの2モデル設定があります。
クロームは受注モデルのため納期に時間がかかる場合があります。

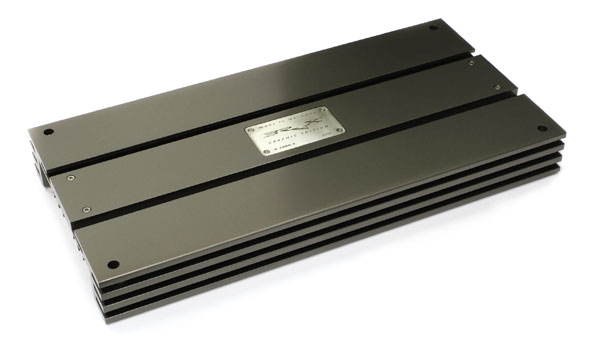

X2000.2 Graphic Edition PLATINUM 265W×2chAMP     希望小売価格 ¥440,000 + 税

X2000.2 Graphic Edition CHROME 265W×2chAMP      希望小売価格 ¥440,000 + 税
クロームは受注モデルのため納期に時間がかかる場合があります。

X2000.2GEはドイツ AUTO HiFI 誌でアワードを受賞しました

X2000.2 Graphic Edition 主な仕様
チャンネルモード
1ch/2ch
出力電力
265W×2ch 4Ωステレオ

440W×2ch 2Ωステレオ

880W×1ch 4Ωブリッジ
周波数特性
20〜20KHz
歪み率
0.001%以下
SN比
110dB以上
内蔵CrossOver
HP/LP独立式
クロスオーバー周波数
15〜4.5KHz

12dB,24dB/oct切替
入力感度
0.3V〜7.5V
入力インピーダンス
10KΩ
ダンピングファクター
600以上
内蔵ヒューズ
100A×1
外形寸法(W×H×D)
238×53×473(mm)
重量
8.2Kg



X2400.2 Graphic Edition PLATINUM 135W×4chAMP     希望小売価格 ¥500,000 + 税

X2400.2 Graphic Edition CHROME 135W×4chAMP      希望小売価格 ¥500,000 + 税
クロームは受注モデルのため納期に時間がかかる場合があります。

X2400.2 Graphic Edition 主な仕様
チャンネルモード
2ch/3ch/4ch
出力電力
135W×4ch 4Ωステレオ

234W×4ch 2Ωステレオ

470W×2ch 4Ωブリッジ
周波数特性
20〜20KHz
歪み率
0.001%以下
SN比
110dB以上
内蔵CrossOver
HP/LP独立式
クロスオーバー周波数
15〜4.5KHz

12dB,24dB/oct切替
入力感度
0.3V〜7.5V
入力インピーダンス
10KΩ
ダンピングファクター
400以上
内蔵ヒューズ
100A×1
外形寸法(W×H×D)
238×53×473(mm)
重量
8.2Kg

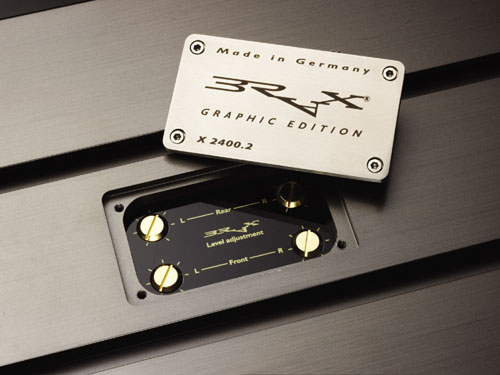

X-2400.2 Graphic Edition:ゲイン調整部


Graphic Edition:基板部のパターン強化
左:電源端子&リモート  右:キャパシター専用端子
外部キャパシターの効果

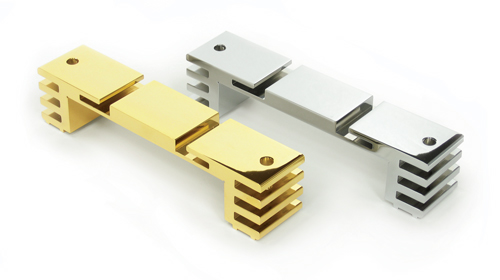

AMP SPECER
アンプスペーサー CHROME            税込標準価格 \18,900/1個
アンプスペーサー GOLD             税込標準価格 \31,500/1個

両サイドの端子部を美しく演出したりパワーアンプ同士を連結する様な取付を可能にします。
クロームメッキモデルとゴールドメッキモデル(24金メッキ)を用意しました。
