Graphic-Series POWER AMPLIFIER

Auto Sound Web Grand Prix 2015の栄冠に選ばれました!
日本は世界でもっとも厳しい耳をもった市場です。
そこで一番信頼性の高いオートサウンドにおいて
BRAX GX2400 がグランプリを獲得できたことは、
オーディオテックフィッシャー社として大変名誉なことです。
創業者でありCEOのハインツ・フィッシャーは
『高位で切望した賞を得られたことは誇りであり喜びです。
弊社にとって素晴らしいニュースであることだけでなく
カーオーディオで究極のサウンドを追い求める人にとっても
最高のニュースとなります。』とコメント。

GX2000 GX2400 POWER AMPS
"Graphic-Series" GX2000/GX2400はMatrix-Seriesの基本コンセプトを
継承し新規に開発されました。
ヒートシンクデザインはX-Series以降採用の信頼性高い長方形の形状としました。
内部基板は全て新設計、電源のスイッチングディバイスはMOS-FETの3パラレル駆動、
極太平板線材を巻いた超低抵抗チョークコイル、シールドカバー仕様の大型トロイダルトランス、
ディアルブリッジ回路、大容量化されたカスタム
コンデンサーと組み合わせてさらに強力な電源部を構成しています。
IPC-1.0F/IPC-2.0Fなどを接続可能な、外部キャパシター端子も装備しています。

ファイナルディバイスのMOS-FETは、最上位機種Matrix-Seriesと同銘柄の物を採用、
ペアリングに測定器を使用した選別を行いバランスのとれたプッシュプル回路を構成しています。
入力部は、バーブラウン社製ICオペアンプ採用、カスタムフイルムカップリング
コンデンサーを採用、これによりさらに高い解像度、優れた音像定位を実現しました。
また、信号ラインを最短化するため内蔵クロスオーバーは全て排除しました。

ヒートシンクは接続端子部のカバーの無いShort Version
接続端子部をカバーする様に延長されたデザインのLong Versionを用意いたしました。
カラーそれぞれBLACK/SILVERの2色の設定があります。
通常在庫モデルはショートバージョンのBLACKになります。

GX2000 Graphic Short Version Black/Silver 290W×2ch POWER AMP
希望小売価格 ¥350,000 + 税
GX2000 Graphic Long Version Black/Silver 290W×2ch POWER AMP
希望小売価格 ¥360,000 + 税
GX2400 Graphic Short Version Black/Silver 150W×4ch POWER AMP
希望小売価格 ¥380,000 + 税
GX2400 Graphic Long Version Black/Silver 150W×4ch POWER AMP
希望小売価格 ¥390,000 + 税

GX2000 Graphic Long Version Black 290W×2chAMP     希望小売価格 \360,000 + 税

GX2000 Graphic Long Version Silver 290W×2chAMP     希望小売価格 ¥360,000 + 税

GX2000 Graphic 主な仕様
チャンネルモード
1ch/2ch
出力電力
290W×2ch 4Ωステレオ

530W×2ch 2Ωステレオ

1060W×1ch 4Ωブリッジ
周波数特性
10〜80KHz
歪み率
0.0009%以下
SN比
120dB以上
入力感度
1.0V〜8.0V
入力インピーダンス
10KΩ
ダンピングファクター
1000以上
アイドリング電流(13.8V)
3.7A
内蔵ヒューズ
Mini 30A×4
外形寸法(W×H×D)
238mm×53mm×433mm Short Version(端子部含まず)

238mm×53mm×473mm Long Version
重量
8.1Kg Short Version

8.5Kg Long Version
その他
Graphic-Tシャツ付属、専用木箱入り

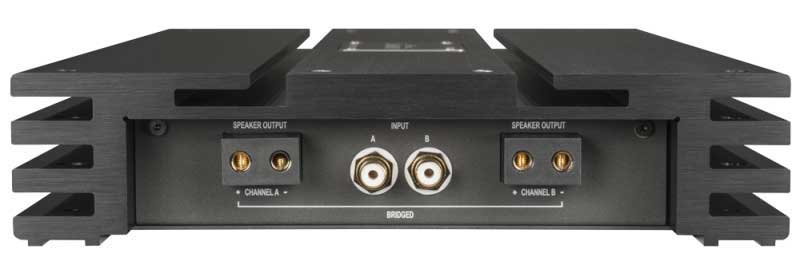

GX2000 Graphic Long Version:RCA入力端子、スピーカー端子

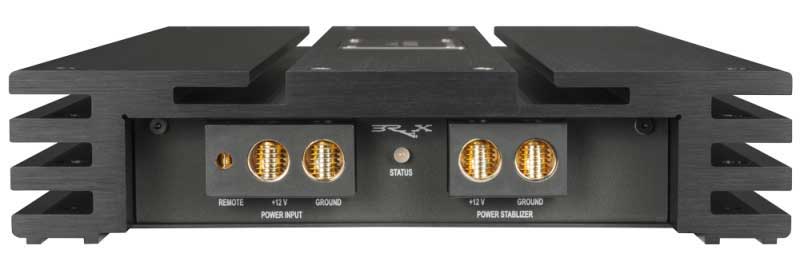

GX2000 Graphic Long Version:電源端子、キャパシター端子
外部キャパシターの効果

GX2000 Graphic Long Version:内部基板
ロングバージョンは配線を下側からネジ止めします。

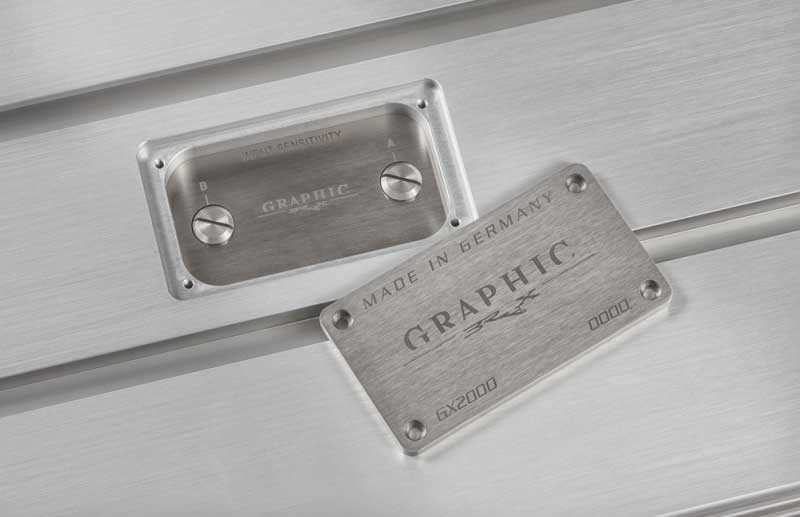

GX2000 Graphic:ゲイン調整部
センタープレートを外すとゲイン調整ノブが現れます。


GX2400 Graphic Long Version Black 150W×4chAMP     希望小売価格 \390,000 + 税

GX2400 Graphic Short Version Black 150W×4chAMP     希望小売価格 \380,000 + 税

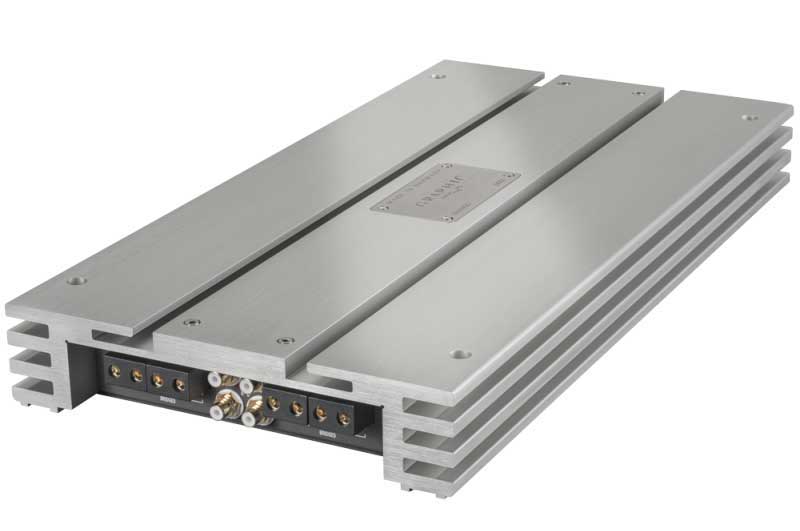

GX2400 Graphic Long Version Silver 150W×4chAMP     希望小売価格 \390,000 + 税

GX2400 Graphic 主な仕様
チャンネルモード
2ch/3ch/4ch
出力電力
150W×4ch 4Ωステレオ

240W×4ch 2Ωステレオ

480W×2ch 4Ωブリッジ
周波数特性
10〜80KHz
歪み率
0.0008%以下
SN比
120dB以上
入力感度
1.0V〜8.0V
入力インピーダンス
10KΩ
ダンピングファクター
1000以上
アイドリング電流(13.8V)
3.7A
内蔵ヒューズ
Mini 30A×4
外形寸法(W×H×D)
238mm×53mm×433mm Short Version(端子部含まず)

238mm×53mm×473mm Long Version
重量
8.2Kg Short Version

8.6Kg Long Version
その他
Graphic-Tシャツ付属、専用木箱入り

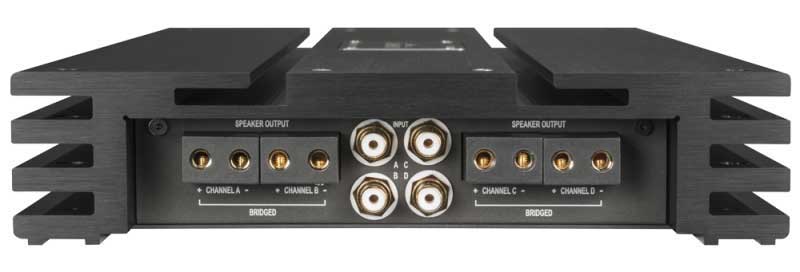

GX2400 Graphic Long Version:RCA入力端子、スピーカー端子

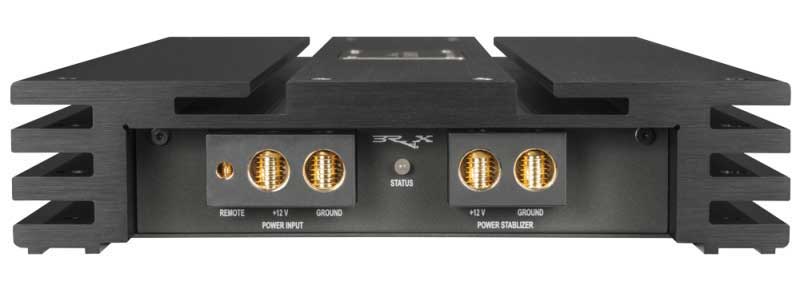

GX2400 Graphic Long Version:電源端子、キャパシター端子
外部キャパシターの効果

GX2400 Graphic Long Version:内部基板
ロングバージョンは配線を下側からネジ止めします。

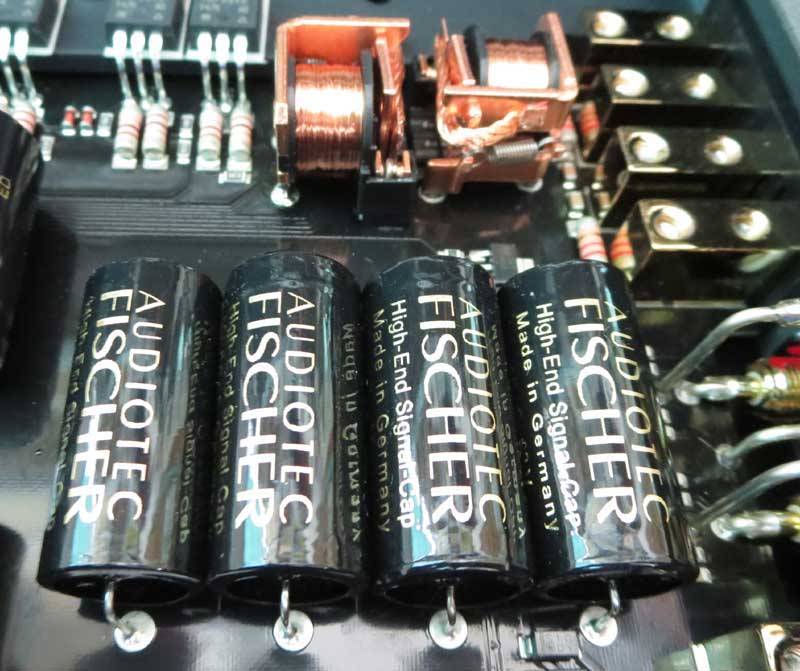

GX2400 Graphic:入力部
ホームオーディオの高級機同等の大型フィルムコンデンサー
銅メッキプロテクションリレー

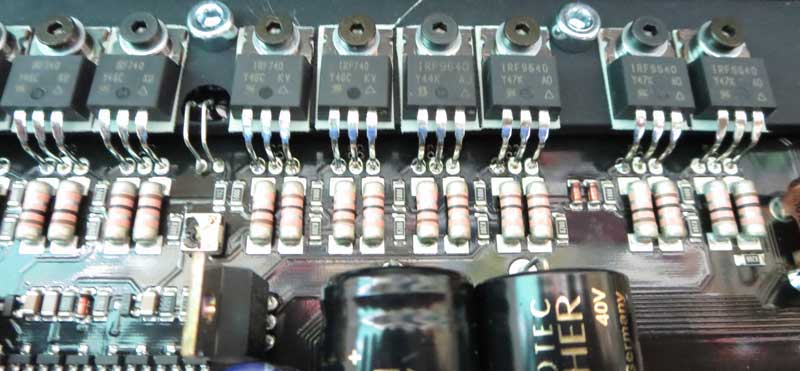

GX2400 Graphic:出力部
Matrix-Seriesと同銘柄のMOS-FET

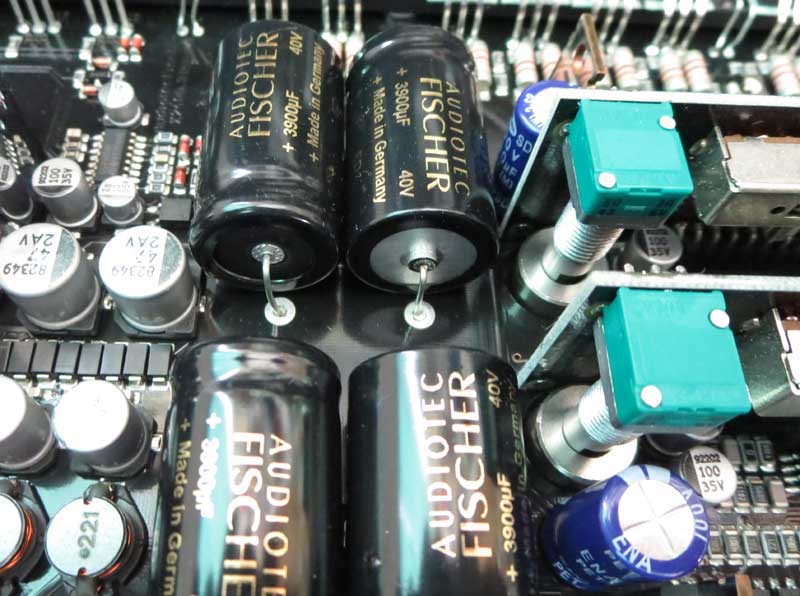

GX2400 Graphic:電源部コンデンサー
オーディオ専用オリジナル大容量電解コンデンサー

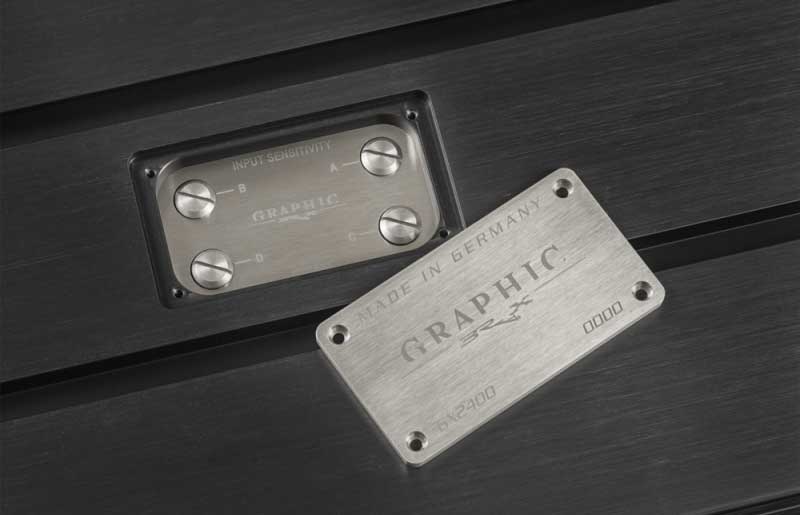

GX2400 Graphic:ゲイン調整部
センタープレートを外すとゲイン調整ノブが現れます。

GX-series AMP SPECER
アンプスペーサー CHROME            希望小売価格 ¥20,000/1個 + 税
アンプスペーサー GOLD             希望小売価格 ¥33,000/1個 + 税

両サイドの端子部を美しく演出したりパワーアンプ同士を連結する様な取付を可能にします。
クロームメッキモデルとゴールドメッキモデル(24金メッキ)を用意しました。


弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
