REVELATION

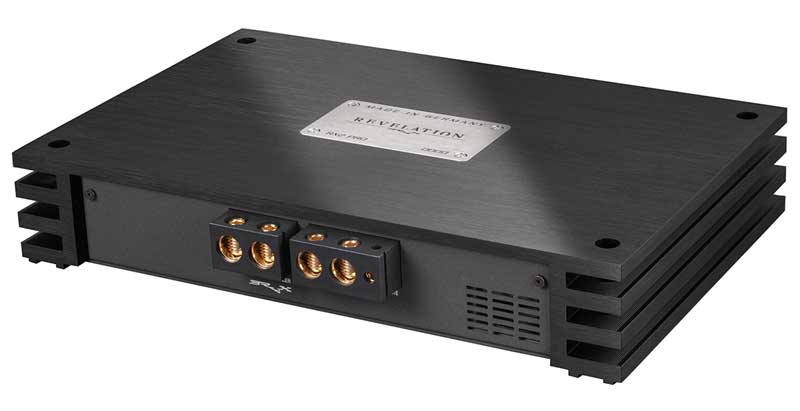

RX2 PRO Black 300W×2ch    希望小売価格 770,000円(税抜価格 700,000円)

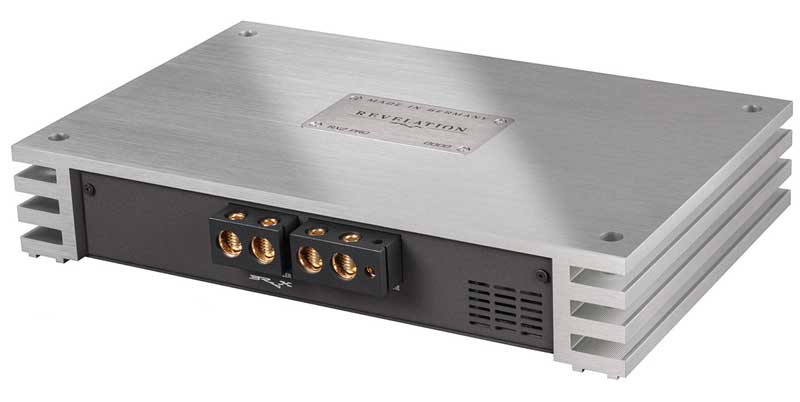

RX2 PRO Silver 300W×2ch    希望小売価格 770,000円(税抜価格 700,000円)
シルバーモデルは受注発注のため納期に時間を要します

REVELATION RX2 PRO POWER AMPLIFIER


BRAX REVELATION RX2 PROにより、AUDIOTEC FISCHER社はBRAXブランドで
初のデジタルパワーアンプを発売します。
BRAX REVELATION RX2 PROは、Class-D技術を採用し、BRAXのハイエンドアナログアンプを
上回るパフォーマンスとサウンドクオリティーを実現し、Class-Dアンプの新たな基準を確立しました。
デンマークのPURIFI社との協力により特許取得済のEIGENTAKE技術に基づく画期的なコンセプトです。

BRAX REVELATION RX2 PROは、最高のコンポーネントから構成されてます。
TI/BurrBrown オペアンプを備えたアナログ入力モジュール、
ESS DAC を備えたデジタル入力モジュール、ハイエンドMOS-FET、
ハイエンドキャパシタ、大電流容量6層ハイエンド基板を採用しています。

BRAX REVELATION RX2 PROは、コンパクトな設計ながら、
300W×2ch/4Ω、510W×2ch/2Ω、930W×1ch/4Ωとハイパワーを実現しながら、
310×56×200(mm)とBRAX DSPと同じサイズで、GX-2000より40%小型、
MX4 PROより66%小型化に成功しています。
さらに、ダンピングファクター10000以上、歪み率0.0002%以下、
SN比126dB以上と驚異的なスペックを達成しています。

別売りのESS Digital Input Moduleを使用すれば、
同軸 SPDIF 28KHz〜192KHz、光 SPDIF 28KHz〜96KHzの
サンプリング周波数に対応しています。

このデジタル入力に、BRAX DSP デジタル出力を接続すれば、
DiSAC Ver 2.0 (Digital Signal Analog Controlled) 機能が可能になり
デジタル信号のフルビット伝送が実現します。

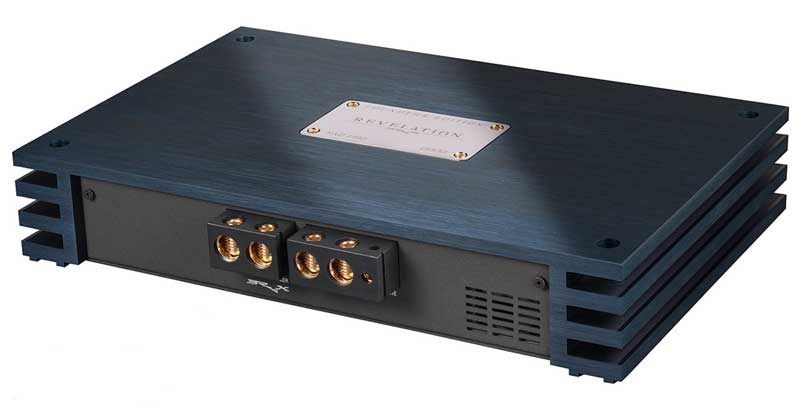

REVELATION Founders Edition 世界限定888台
RX2 PRO Midnight Blue 300W×2ch    希望小売価格 880,000円(税抜価格 800,000円)
ヒートシンクは精巧なアルマイト処理によって生み出されたユニークな"ミッドナイトブルー"カラーが印象的で、
さらにレーザー彫刻が施された鏡面仕上げのステンレスプレートと、手書きのサイン入りボトムプレートが、
その高級感をさらに際立てさせています。全世界888台限定の Founders Editionは、
BRAXのイノベーションの新時代を祝うコレクターアイテムです。


REVELATION RX2 PRO 主な仕様
チャンネルモード
1ch/2ch
出力電力
300W×2ch RMS出力4Ωステレオ

510W×2ch RMS出力2Ωステレオ

930W×1ch RMS出力4Ωブリッジ
パワーアンプテクノロジー
PURIFIs "EIGENTAKT" Class D
周波数特性
10〜60KHz
歪み率(T.H.D)
0.0002%以下
SN比
126dB以上
アナログ入力
Burr Brown OPA-1612 with SoundPlus Technologe
入力感度
1.0V〜8.0V
入力インピーダンス
4KΩ
デジタル入力
DAC ESS ES9039Q2M with HyperStream IV Dual DAC Technologe / DISAC 2.0
同軸デジタル入力
SPDIF 28KHz〜192KHz
光デジタル入力 SPDIF 28KHz〜96KHz
ダンピングファクター
10000以上
動作電源電圧
9.0V〜18.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
アイドリング電流(13.8V)
1.5A
内蔵ヒューズ
mini 25A×4
外形寸法(W×H×D)
310×56×200(mm)
重量
4.0Kg

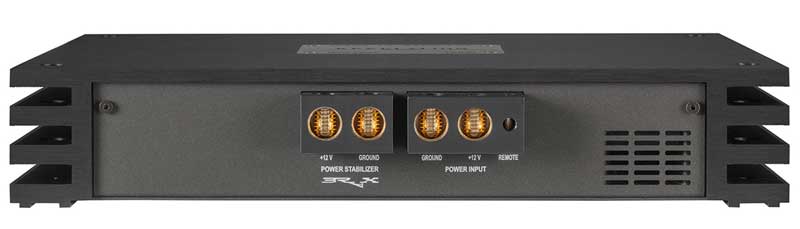

電源端子部
左:キャパシター専用端子  右:電源、グランド、リモート端子
外部キャパシターの効果

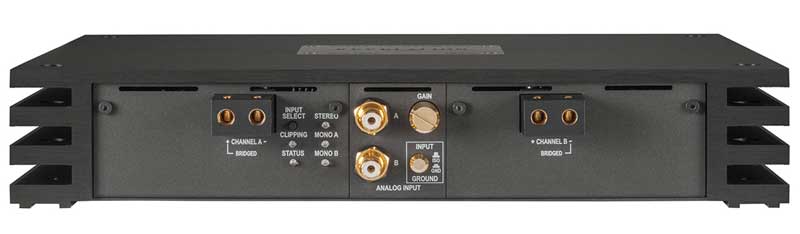

入出力部
RCA入力端子、スピーカー出力端子、ゲイン調整VR、、入力セレクタースイッチ

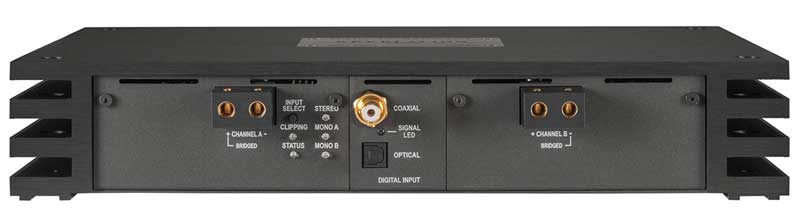

ESS Digital Input Module ハイエンド デジタル入力モジュール    希望小売価格 88,000円(税抜価格 80,000円)
BRAX DSP とデジタル接続するとDiSAC (Digital Signal Analog Controlled)が有効になります。
写真中央部の入力モジュールのみです。モジュールの交換は弊社で行います。
注意:デジタル入力には、ボリュームコントロールができないDAPなどは絶対に接続しないでください。
RX2 PRO 本体及び接続されているスピーカーを破損させる可能性があります。

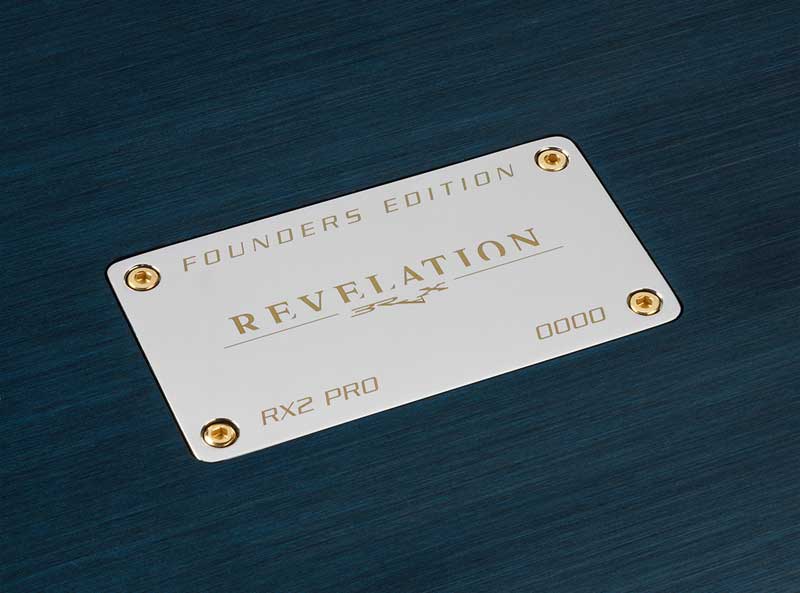

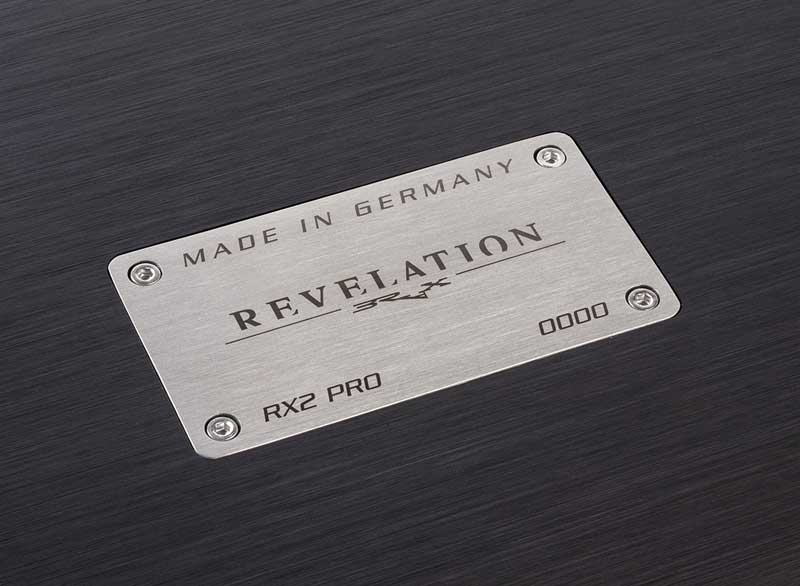

トッププレート
左:通常モデル  右:Founders Edition 世界限定888台

rx2-pro_top.jpg rx2-pro_top_edition.jpg


DiSAC (Digital Signal Analog Controlled)

BRAX DSP デジタル出力仕様とBRAX RX2 PRO をデジタル接続すると
ハイレゾデジタル信号のフルビット伝送が実現します。

通常のDSPでは、音量調整時にデジタルボリュームを使用するため
縦軸のビットレートのビット欠けが発生してしまいます。
これは避けられないデジタルボリュームの欠点でありました。

DiSACは、デジタルボリュームを使用せず、フルビットの信号をRX2 PROのDACへ導き
最大振幅のアナログ信号に変換します。その後、アナログボリュームで適正な音量に調整します。
この様にする事で、ビット欠けを防ぎ、クオリティーの高い音楽信号を再現できます。
