AUDIOTEC FISCHER GmbH

MADE IN GERMANY

Graphic GL Series SPEAKER

Graphic GLシリーズは、Matrix ML シリーズのコンセプトを継承し新開発されたハイエンドスピーカーです。
妥協を排し試作・試聴を重ねて誕生したオーディオテック・フィッシャー社の自信作です。

モデルラインナップ
GraphicGL-1
25mm ツィーター
GraphicGL-2
5cm ミッドレンジ
Graphic GL-3
8cm ミッドレンジ
Graphic GL-6
16cmミッドバス



Graphic GL-1 25mmセラミックアルミニウムハードドームツィーター    希望小売価格 \121,000(税抜価格\110,000)

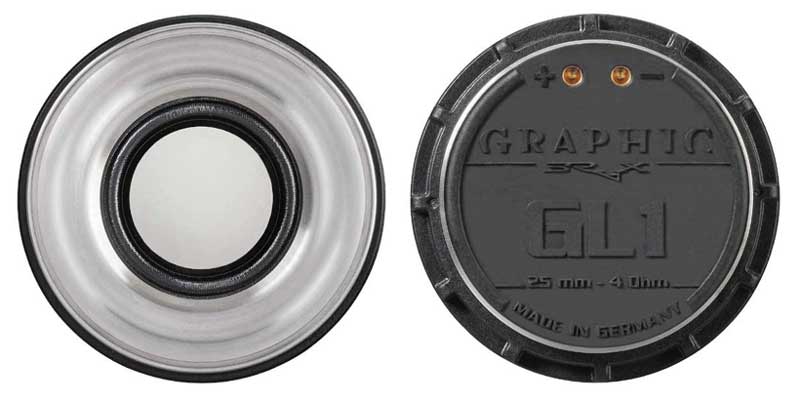

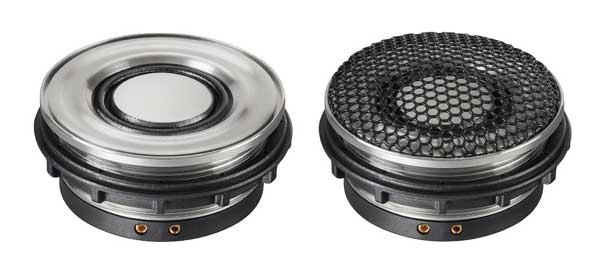

25mmハイエンドツィーター Graphic GL-1
新開発の大口径25mmセラミックアルミニウムドーム振動板を採用。
アルミニウム振動板をベースに、ケロナイト加工を施し表面をセラミック化する事で強度を高めました。
ハードドームでありながら、高域再生をスムーズするため内部損失を重視した改良を施しました。
25mmツィーターとしては広帯域特性を実現し、
全帯域に渡り高解像度を実現したハイエンドツィーターならではのサウンドです。

磁気回路は25mm軽量ボイスコイルに強力ネオジウムマグネットを採用しています。
振動板の背圧をバックチャンバーへと導くとともに磁気回路の冷却を行います。
振動板裏側の不要な音をスムーズに逃がし効果的に処理する事で
最低共振周波数900Hzを達成しています。

ハウジングには不要な振動を抑え、冷却効果の高い高品位な切削ステンレス製を採用し、
前面のプレート部分は優れた指向特性を実現しています。
ハウジングのフランジ部を背面からネジ式マウントリングで挟み込み固定するので確実な
インストールが可能です。また、フロントグリルは簡単に取り外しが可能です。

接続端子は24金メッキのダイレクト接続タイプを採用し太さ12ゲージのスピーカーケーブルまで対応しています。

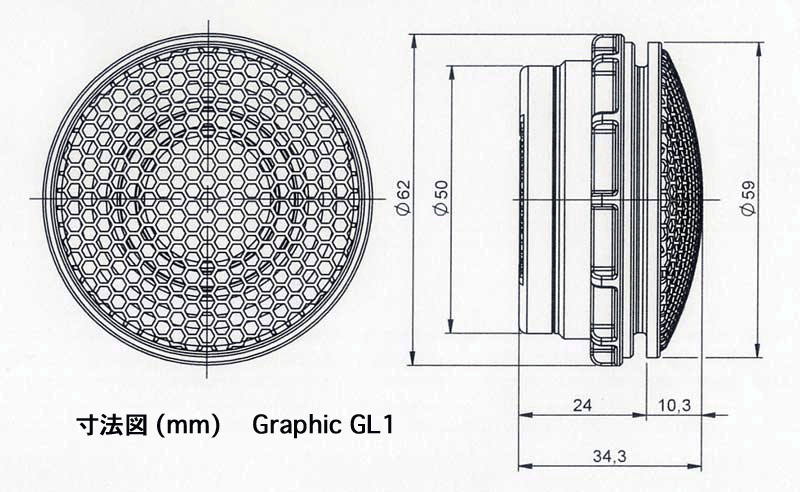

Graphic GL-1 寸法図

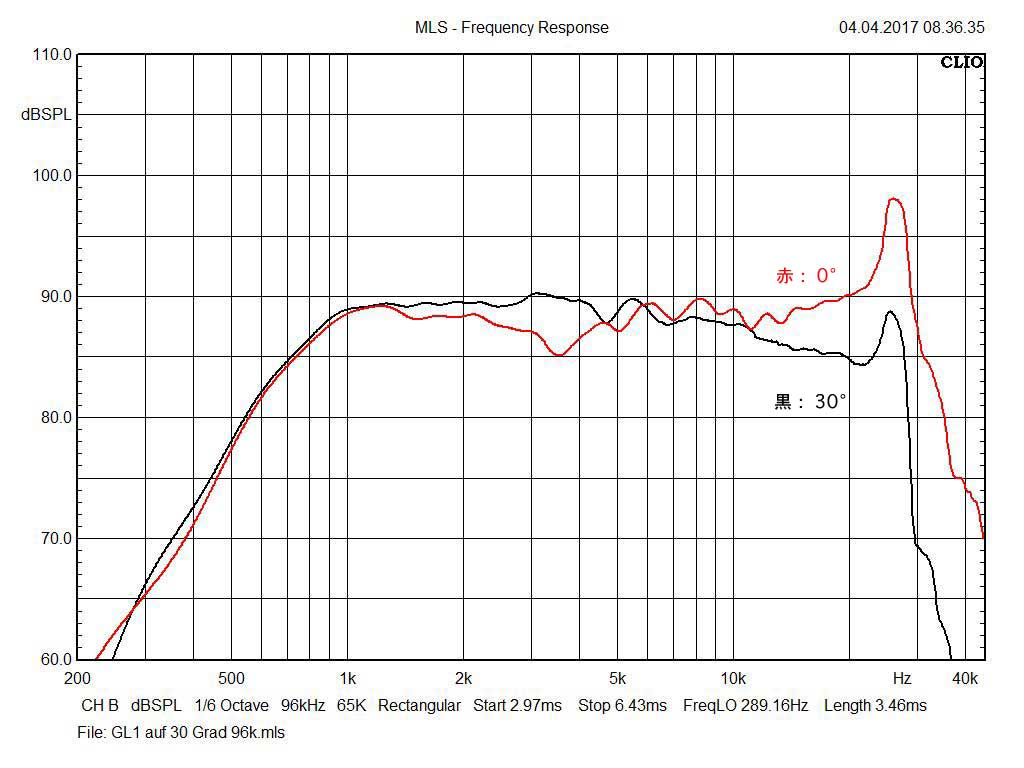

Graphic GL-1 周波数特性図

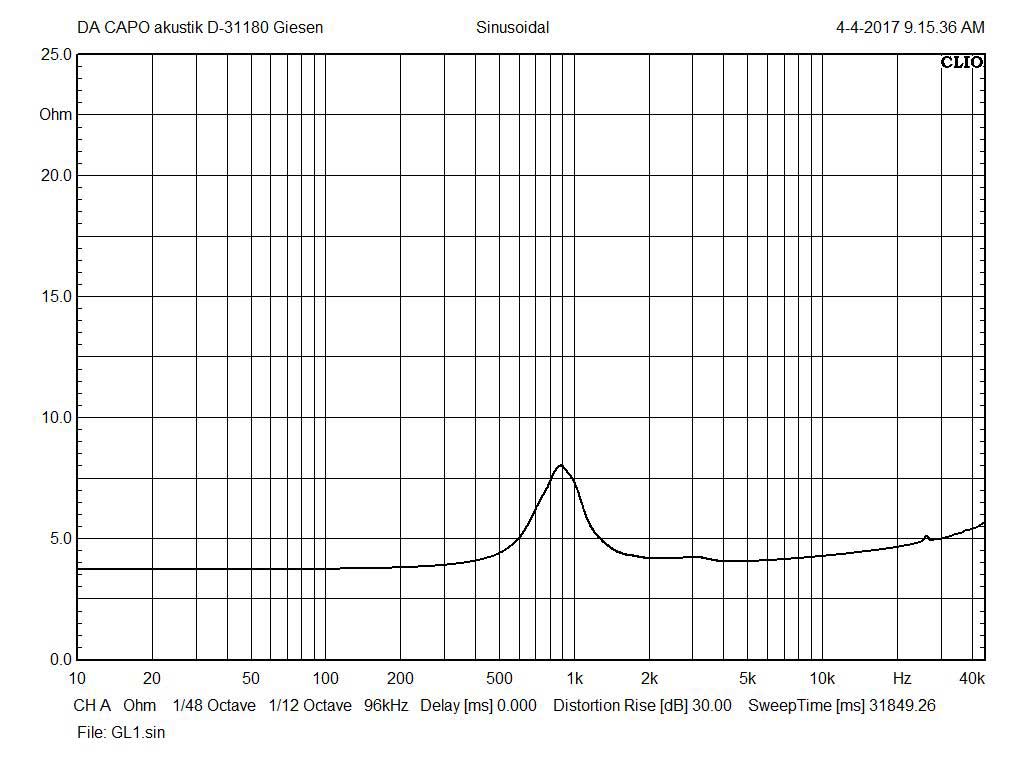

Graphic GL-1 インピーダンス特性図
寸法図
周波数特性図
インピーダンス特性図
(画像をクリックすると拡大します)

Graphic GL-1 主な仕様
ユニット
25mmセラミックアルミニウムハードドーム
周波数特性
900Hz〜35KHz
能率
90dB
インピーダンス

最大入力
150W
推奨クロスオーバー周波数
4KHz以上 カットオフスロープ 6db/oct 時

3KHz以上 カットオフスロープ 12db/oct 時

2KHz以上 カットオフスロープ 24db/oct 時
最低共振周波数
900Hz
バッフル開口寸法
52mm
フレーム外径寸法
59mm
埋込寸法
24mm
接続端子
12ゲージ対応
重量
170 g / 1 pc


Graphic GL-2 5cm ハイエンドミッドレンジ    希望小売価格 \121,000(税抜価格\110,000)

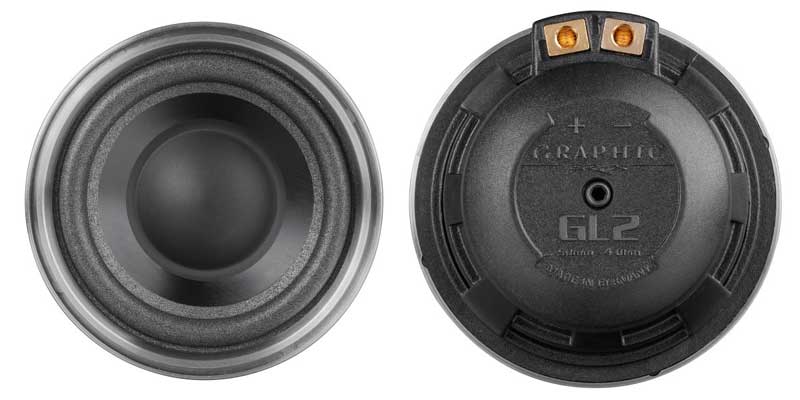

5cm コーン型ハイエンドミッドレンジ Graphic GL-2
新開発の5cmコーン型ハイエンドミッドレンジ。
新開発リジットアルミニウムコーン振動板を採用。軽量かつ高剛生のアルミニウムコーン
により、通常のツィーター帯域までカバーする高域再生を実現しました。
50mmコーン型振動板ならではの自然で広がりのある中高域を再生します。
磁気回路は19mm軽量ボイスコイルに強力ネオジウムマグネットを採用しています。
また、背面を拡散させる新設計フレームを採用し、ツィーターGL1とほぼ同サイズの
外径という優れた取付性を実現しています。

接続端子は24金メッキのダイレクト接続タイプを採用し太さ12ゲージのスピーカーケーブルまで対応しています。

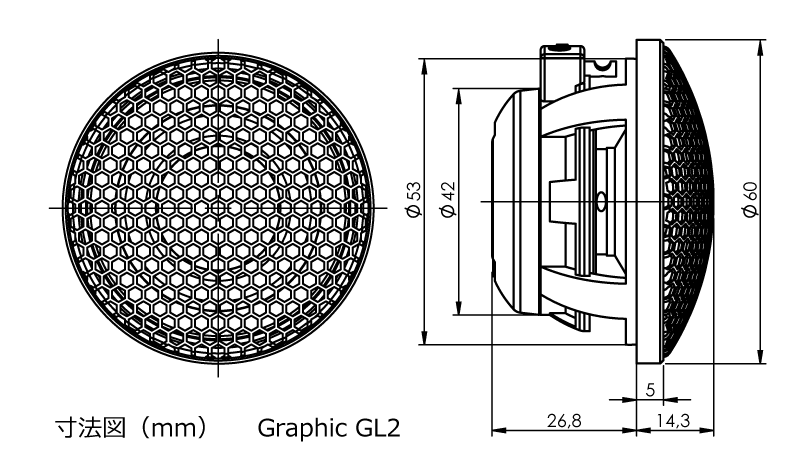

Graphic GL-2 寸法図
Graphic GL-2 周波数特性図
Graphic GL-2 インピーダンス特性図
寸法図
準備中
準備中
(画像をクリックすると拡大します)

Graphic GL-2 主な仕様
ユニット
50mmペーパーコーン
周波数特性
150Hz〜8KHz
能率
84dB
インピーダンス

最大入力
120W
推奨クロスオーバー周波数
600Hz以上 カットオフスロープ 12db/oct 時

450Hz以上 カットオフスロープ 18db/oct 時

300Hz以上 カットオフスロープ 24db/oct 時
最低共振周波数
145Hz
バッフル開口寸法
53mm
フレーム外径寸法
60mm
埋込寸法
26.8mm
接続端子
12ゲージ対応
重量
170 g / 1 pc


Graphic GL-3 8cmミッドレンジ    希望小売価格 \99,000(税抜価格\90,000)

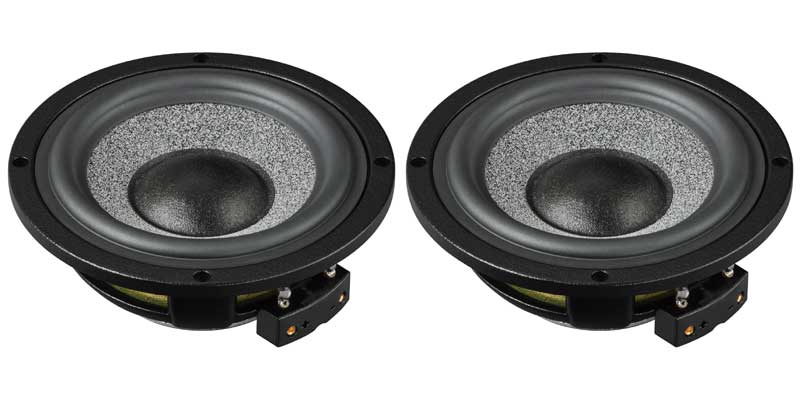

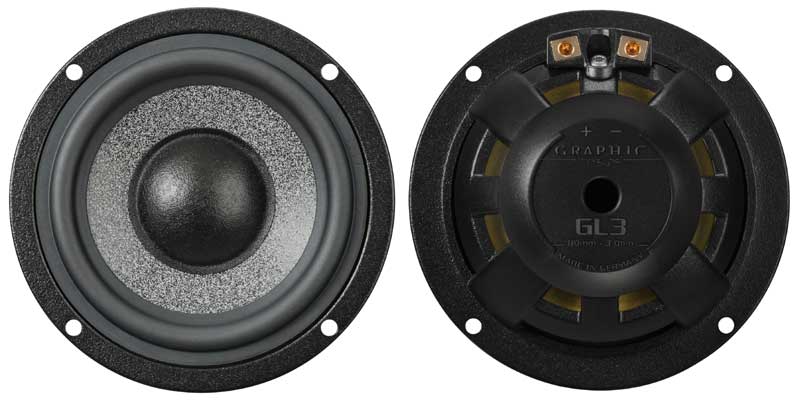

8cmハイエンドミッドレンジ  Graphic GL-3
新開発の80mmハイエンドミッドレンジ。
振動板はMartix ML3 と同等のサイザル麻を原料とするペーパーコーンをベースに
マイクロ スフィア コーティングを施し非常に軽量かつ高強度を実現しました。
バランス良い中域特性はハイエンドミッドレンジならではのサウンドです。

磁気回路は25mm軽量ボイスコイルに強力ネオジウムマグネットを採用しています。
マグネットには中心に通気孔とその周辺に8個の通気孔を設け、振動板の背圧の抜けを改善しています。

推奨エンクロージャーはシールドで400〜1200mL(0.4〜1.2L)と小型な設定で取付性を重視しました。
フレームは不要な振動を抑えるアルミダイキャストを採用しています。接続端子は24金メッキの
ダイレクト接続タイプを採用し太さ10ゲージのスピーカーケーブルまで対応しています。

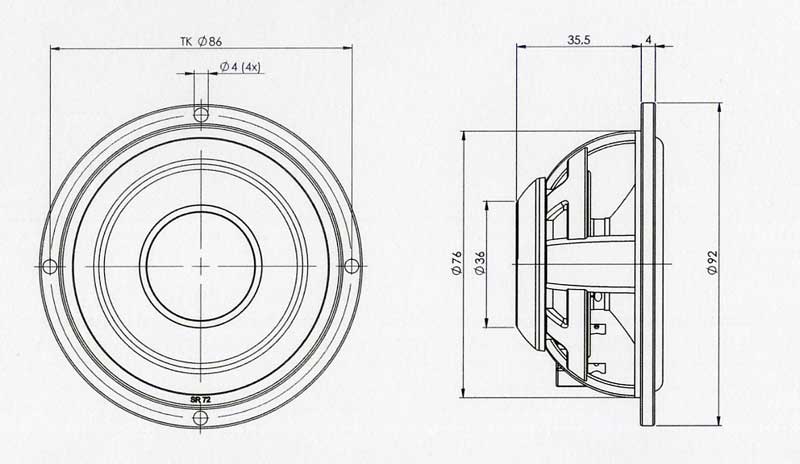

Graphic GL-3 寸法図
Graphic GL-3 周波数特性図
Graphic GL-3 インピーダンス特性図
寸法図
準備中
準備中
画像をクリックすると拡大します)

GL-3 には Matrix MR-3サポートリングキットが使用できます。

Graphic GL-3 主な仕様
ユニット
80mmペーパーコーン
周波数特性
80Hz〜5KHz
能率
87dB
インピーダンス

最大入力
150W
推奨クロスオーバー周波数
350Hz以上 エンクロージャー0.4リッター、カットオフスロープ12db/oct時

300Hz以上 エンクロージャー0.8リッター、カットオフスロープ 12db/oct時

250Hz以上 エンクロージャー1.2リッター、カットオフスロープ 24db/oct時
最低共振周波数
80Hz
バッフル開口寸法
77mm
フレーム外径寸法
92mm
埋込寸法
35.5mm
接続端子
10ゲージ対応
重量
170 g / 1 pc


Graphic GL-6 16cmミッドバス    希望小売価格 \121,000(税抜価格\110,000)

16cmハイエンドミッドバス Graphic GL-6
新開発の160mmハイエンドミッドバス。
振動板はMartix ML6D と同等のサイザル麻を原料とするペーパーコーンをベースに
マイクロ スフィア コーティングを施し非常に軽量かつ高強度を実現しました。
バランス良い中域特性と、16cmミッドバスとは思えない低域再生能力を重視したサウンドです。

フレームは不要な振動を抑えたアルミダイキャストのDINサイズを採用、
166mmの外形142mmのバッフル開口、奥行き68mmは多くの欧州車に適合します。
またフレームの開口部は振動板の背圧を効果的に拡散させます。
磁気回路には直径90mmの大型強力フェライトマグネット、切削ポールピース、
37mm軽量ボイスコイルを採用。

接続端子は、ネジ止めタイプの24金メッキの高級端子を採用しています。

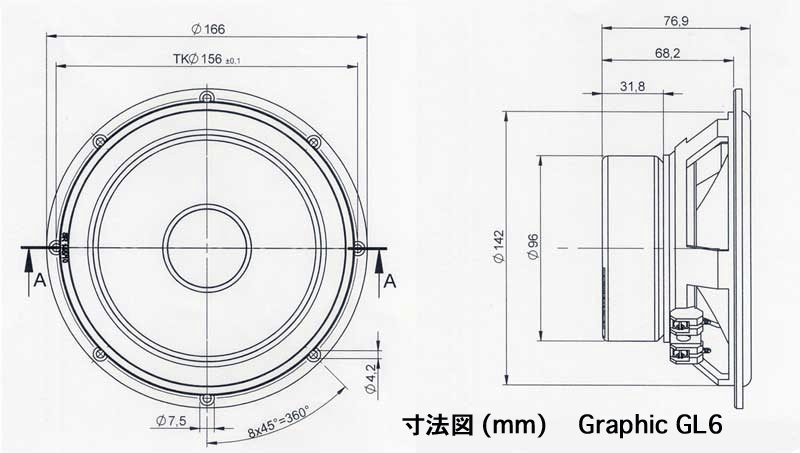

Graphic GL-6 寸法図

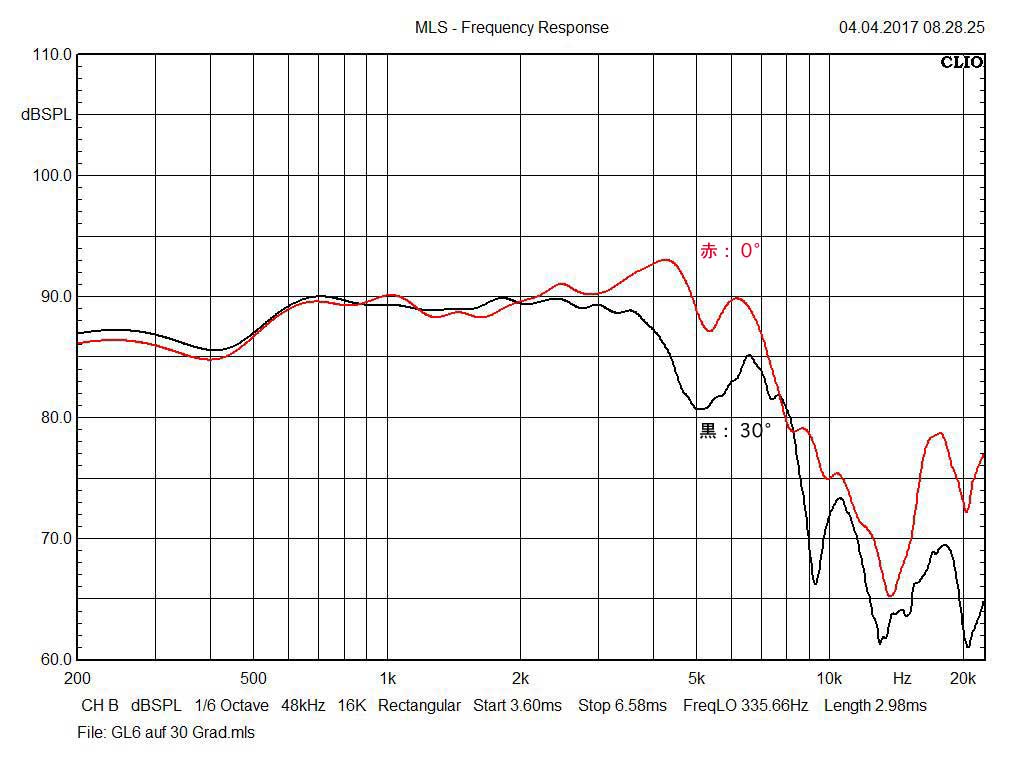

Graphic GL-6 周波数特性図

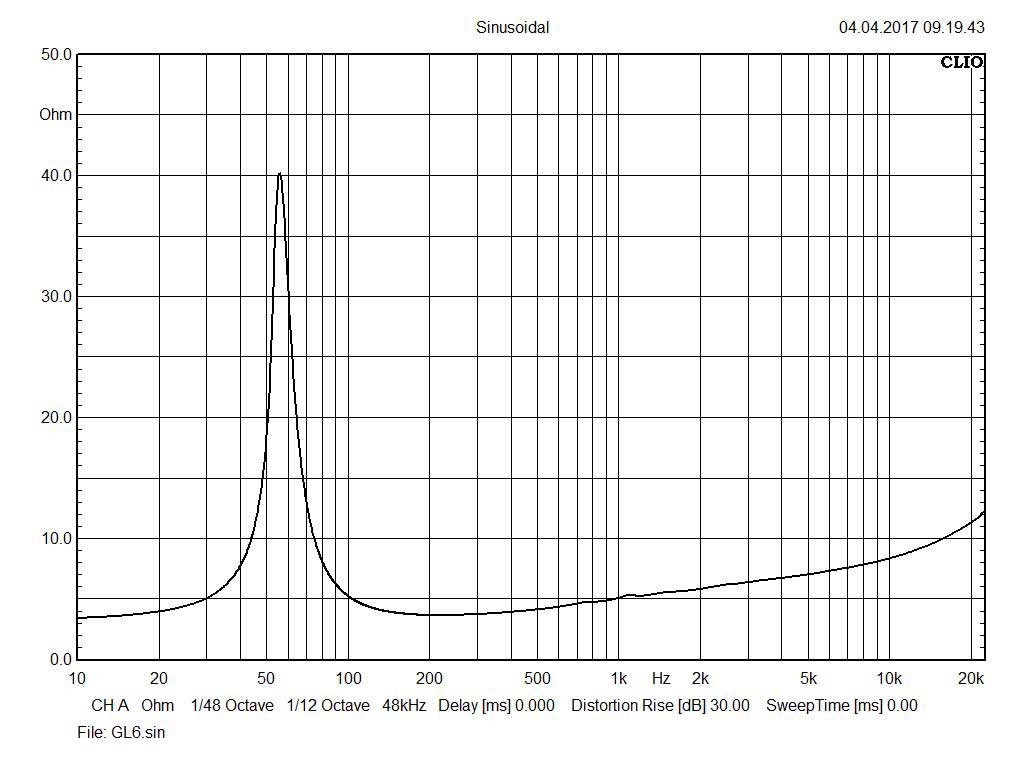

Graphic GL-6 インピーダンス特性図
寸法図
周波数特性図
インピーダンス特性図
(画像をクリックすると拡大します)

Graphic GL-6 主な仕様
ユニット
16cmペーパーコーン
周波数特性
48Hz〜3.0KHz
能率
88dB
インピーダンス

最大入力
150W
最低共振周波数
48Hz
バッフル開口寸法
142mm
フレーム外径寸法
166mm
推奨エンクロージャー容積
シールド 8ℓ(再生下限周波数 69Hz)

バスレフ 15ℓ ポートφ=60mm L=19cm(再生下限周波数 48Hz)
埋込寸法
68mm
接続端子
24金メッキ
重量
1.30 Kg / 1 pc

注):ネジピッチが異なるので、GL-6 には Matrix MR-6サポートリングキットは使用できません。



弊社はドイツAUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
