Matrix ML Series SPEAKER

MATRIX MLシリーズはMatrixシリーズを超える新世代のハイエンドスピーカーとして企画し、
世界的に有名なドイツ・DMK社との協同で開発されました。
今回は振動板と磁気回路を新開発とし、サウンドクオリティーを大幅に改良しました。
ステンレスフレーム、アルミダイキャストフレーム、ステンレスサポートリングは
継承していますので、新旧のユニットの交換を容易にしております。
MATRIX MLシリーズは妥協を排し試作・試聴を重ねて誕生したオーディオテック・フィッシャー社の自信作です。

MATRIX MLシリーズは、『ヨーロピアン・カーオーディオコンテスト』
『ハイエンド・カーオーディオコンテスト』ディーラーデモカー部門の
優勝車輌に使用されています。(使用モデル:ML-1/ML-2/ML-6P/ML-10)

モデルラインナップ
Matrix ML-1
25mm ツィーター
Matrix ML-2
54mm ミッドレンジ
Matrix ML-3
80mmミッドレンジ
Matrix ML-6P
16cmミッドバス
Matrix ML-6D
16cmミッドバス
Matrix ML-10
25cm ウーファー


Matrix MR-3リング
ML-3 用サポートリング
Matrix MR-6リング
ML-6P 用サポートリング
Matrix MR-10リング
ML-10 用サポートリング




Matrix ML-1 28mmソフトドームツィーター   希望小売価格 ¥150,000 + 税

28mmハイエンドツィーター Matrix ML-1
新開発の大口径28mmシルクドーム振動板を採用。この振動板は成形後に粘弾性のあるアクロナールという
特殊アクリル樹脂のコーティングを行い、シルク繊維の強度と耐久性を向上させています。
高域再生をスムーズするため内部損失を重視した改良を施しました。
28mmツィーターとしては広帯域特性を実現し、
全帯域に渡り高解像度を実現したハイエンドツィーターならではのサウンドです。

磁気回路は28mm軽量ボイスコイルに強力N40ネオジウムマグネットを採用しています。
マグネットには8個の直径3mmに通気孔を設け、振動板の背圧をバックチャンバーへと導くとともに
磁気回路の冷却を行います。内部のバックチャンバーには定在波を抑制するフェイズプラグ、
ラムウール製の吸音材を装備しています。 振動板裏側の不要な音をスムーズに逃がし効果的に処理する事で
最低共振周波数630Hzと進化しています。

ハウジングには不要な振動を抑え、冷却効果の高い高品位な切削ステンレス製を採用し、
前面のプレート部分は優れた指向特性を実現しています。
ハウジングのフランジ部を背面からステンレス製ネジ式マウントリングで挟み込み固定するので確実な
インストールが可能です。また、フロントグリルは簡単に取り外しが可能です。

接続端子は24金メッキのダイレクト接続タイプを採用し太さ12ゲージのスピーカーケーブルまで対応しています。


Matrix ML-1 寸法図
Matrix ML-1 周波数特性図

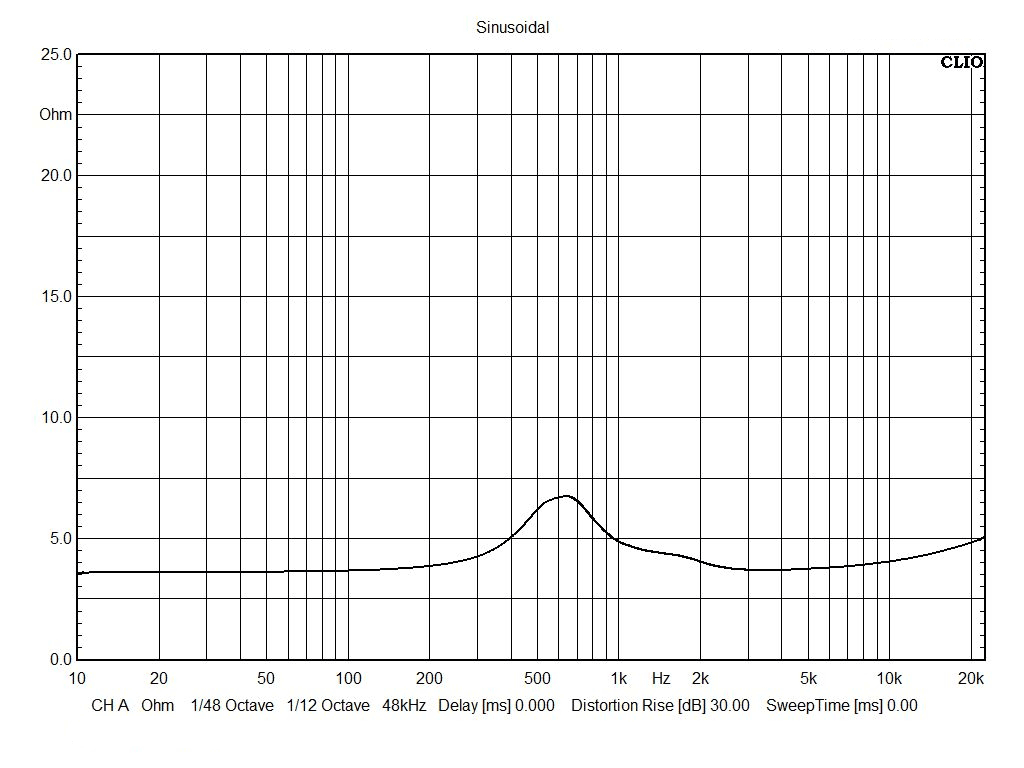

Matrix ML-1 インピーダンス特性図
(画像をクリックすると拡大します)

Matrix ML-1 主な仕様
ユニット
28mmシルクドーム
周波数特性
630Hz〜35KHz
能率
90dB
インピーダンス

最大入力
170W
推奨クロスオーバー周波数
3500Hz以上 カットオフスロープ 6db/oct 時

2500Hz以上 カットオフスロープ 12db/oct 時

1200Hz以上 カットオフスロープ 24db/oct 時
最低共振周波数
630Hz
バッフル開口寸法
50mm
フレーム外径寸法
60mm
埋込寸法
25mm
接続端子
12ゲージ対応
重量
260 g / 1 pc


Matrix ML-2 54mmソフトドームミッドレンジ   希望小売価格 ¥170,000 + 税

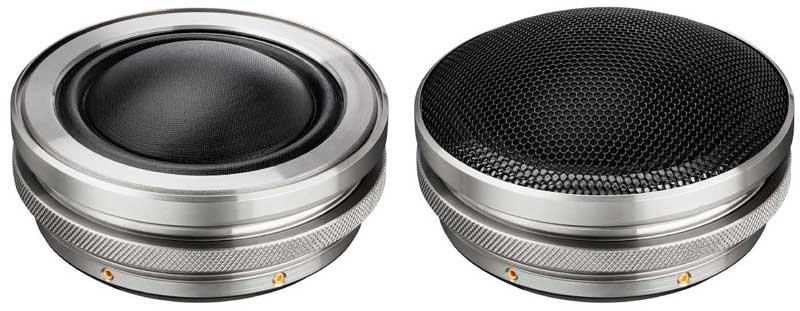

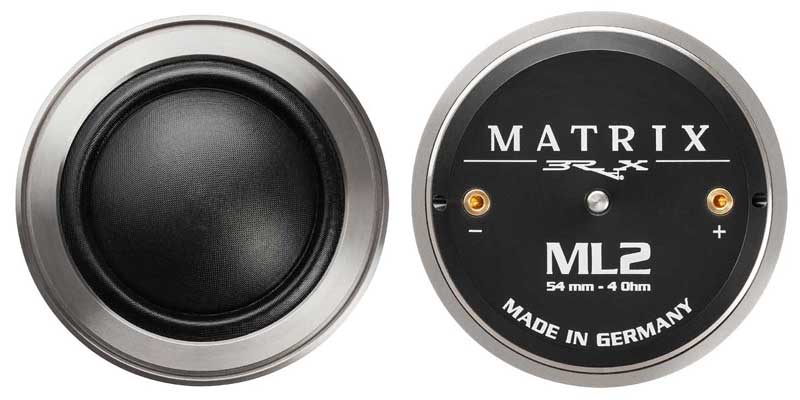

54mmハイエンドミッドレンジ Matrix ML-2
新開発の大口径54mmシルクドーム振動板を採用。この振動板は成形後に粘弾性のあるアクロナールという
特殊アクリル樹脂のコーティングを行い、シルク繊維の強度と耐久性を向上させています。
高域再生をスムーズするため内部損失を重視した改良を施しました。
54mmソフトドームとしては広帯域特性を実現し、
全帯域に渡り高解像度を実現したハイエンドミッドレンジならではのサウンドです。

磁気回路は54mm軽量ボイスコイルに強力ネオジウムマグネットを採用しています。
マグネットには中心に直径24mmの通気孔とその周辺に10個の直径3mmに通気孔を設け、
振動板の背圧をバックチャンバーへと導くとともに磁気回路の冷却を行います。
内部のバックチャンバーには定在波を抑制するフェイズプラグ、ラムウール製の吸音材を装備しています。
振動板裏側の不要な音をスムーズに逃がし効果的に処理する事で最低共振周波数520Hzを達成しています。

ハウジングには不要な振動を抑え、冷却効果の高い高品位な切削ステンレス製を採用し、
前面のプレート部分は優れた指向特性を実現しています。ハウジングのフランジ部を背面から
ステンレス製ネジ式マウントリングで挟み込み固定するので確実なインストールが可能です。
またフロントグリルは取り外しが可能です。接続端子は24金メッキの
ダイレクト接続タイプを採用し太さ12ゲージのスピーカーケーブルまで対応しています。

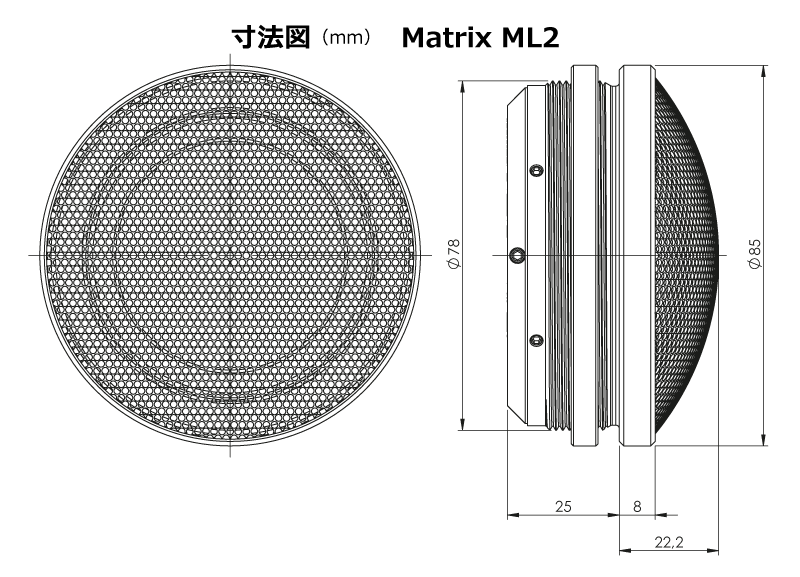

Matrix ML-2 寸法図

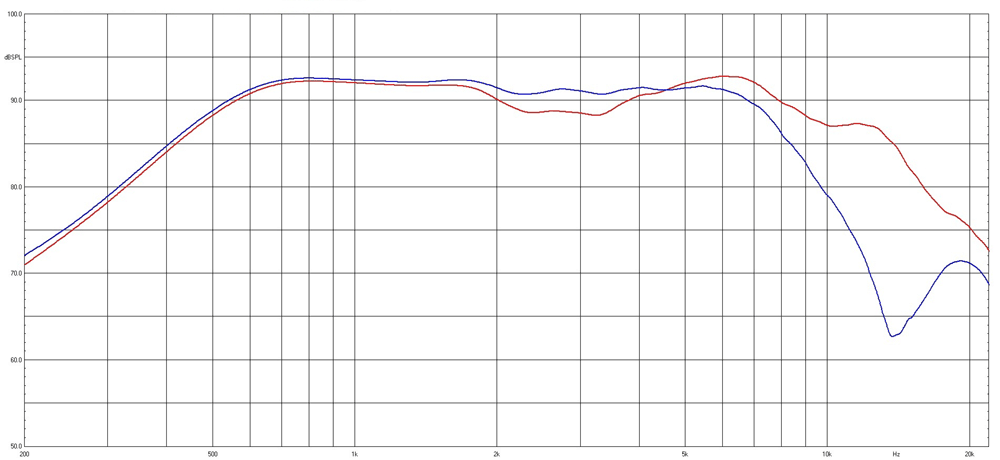

Matrix ML-2 周波数特性図

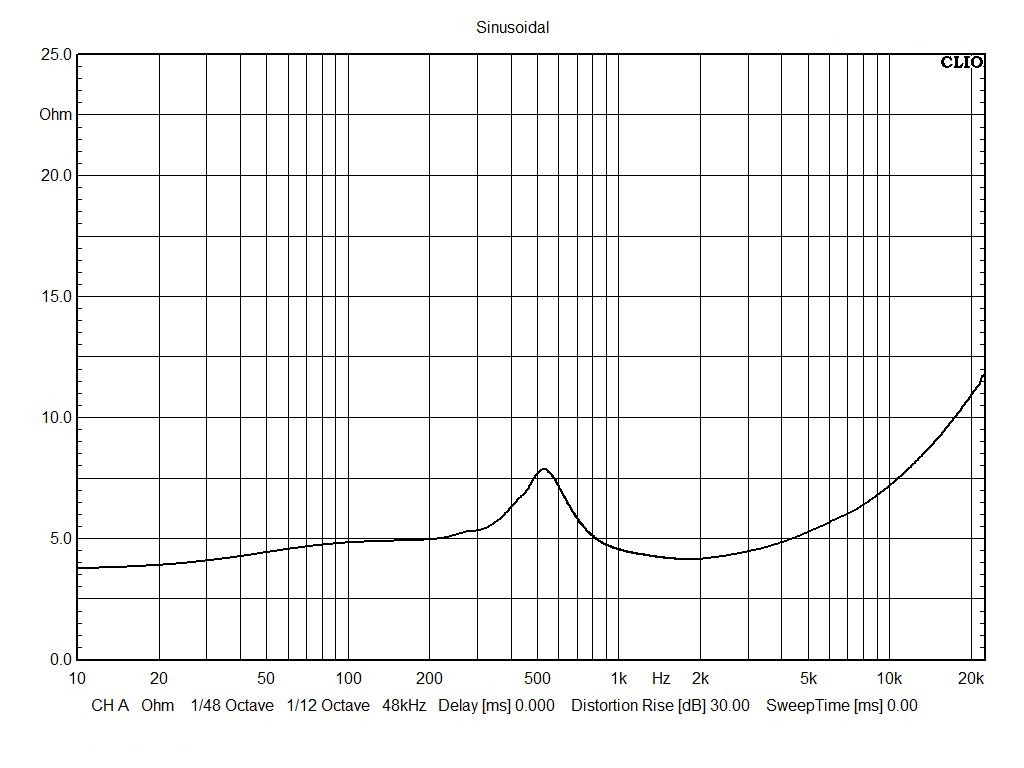

Matrix ML-2 インピーダンス特性図
(画像をクリックすると拡大します)

Matrix ML-2 主な仕様
ユニット
54mmシルクドーム
周波数特性
520Hz〜8KHz
能率
92dB
インピーダンス

最大入力
120W
推奨クロスオーバー周波数
1250Hz以上 カットオフスロープ 6db/oct 時

750Hz以上 カットオフスロープ 12db/oct 時

650Hz以上 カットオフスロープ 24db/oct 時
最低共振周波数
520Hz
バッフル開口寸法
78mm
フレーム外径寸法
85mm
埋込寸法
25mm
接続端子
12ゲージ対応
重量
474 g / 1 pc


Matrix ML-3 80mmミッドレンジ   希望小売価格 ¥90,000+ 税

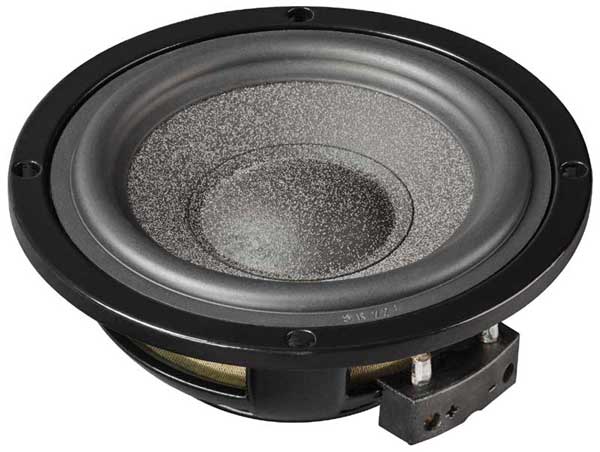

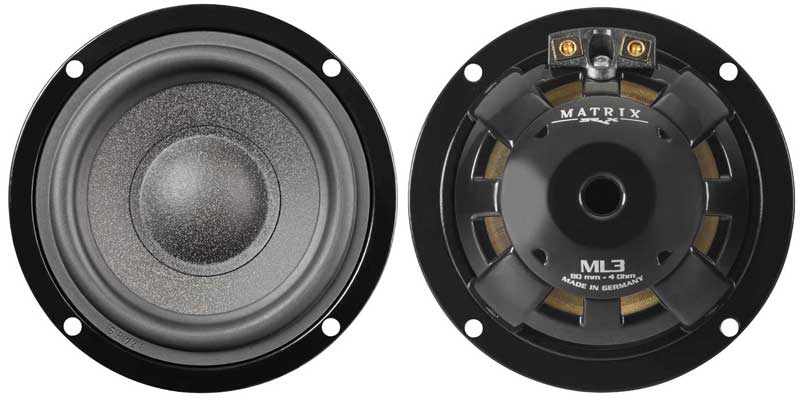

80mmハイエンドミッドレンジ Matrix ML-3
新開発の80mmハイエンドミッドレンジ。振動板はサイザル麻を原料とするペーパーコーンをベースに
マイクロ スフィア コーティングを施し非常に軽量かつ高強度を実現しました。
80mmミッドレンジとしては超広帯域特性を実現し、全帯域に渡り高解像度を実現した
ハイエンドミッドレンジならではのサウンドです。

磁気回路は25mm軽量ボイスコイルに強力ネオジウムマグネットを採用しています。
マグネットには中心に通気孔とその周辺に8個の通気孔を設け、振動板の背圧の抜けを改善しています。

推奨エンクロージャーはシールドで400〜1200mL(0.4〜1.2L)と小型な設定で取付性を重視しました。
フレームは不要な振動を抑えるアルミダイキャストを採用しています。接続端子は24金メッキの
ダイレクト接続タイプを採用し太さ10ゲージのスピーカーケーブルまで対応しています。

10ゲージ対応のダイレクト接続端子

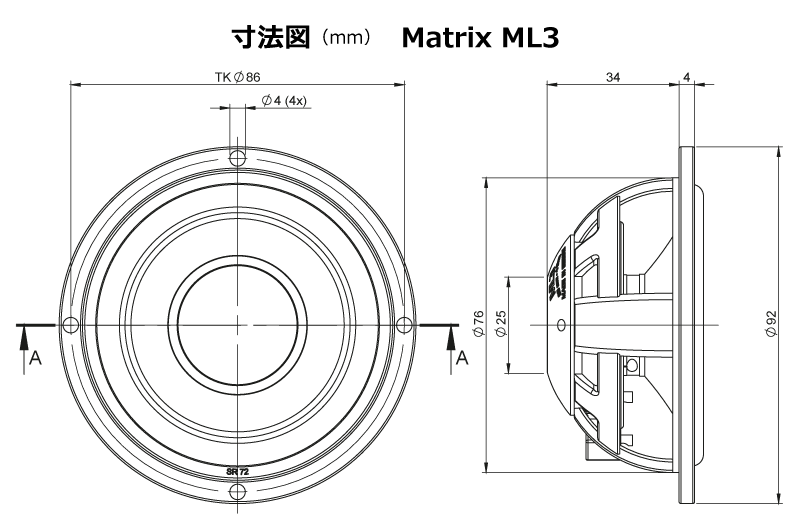

Matrix ML-3 寸法図

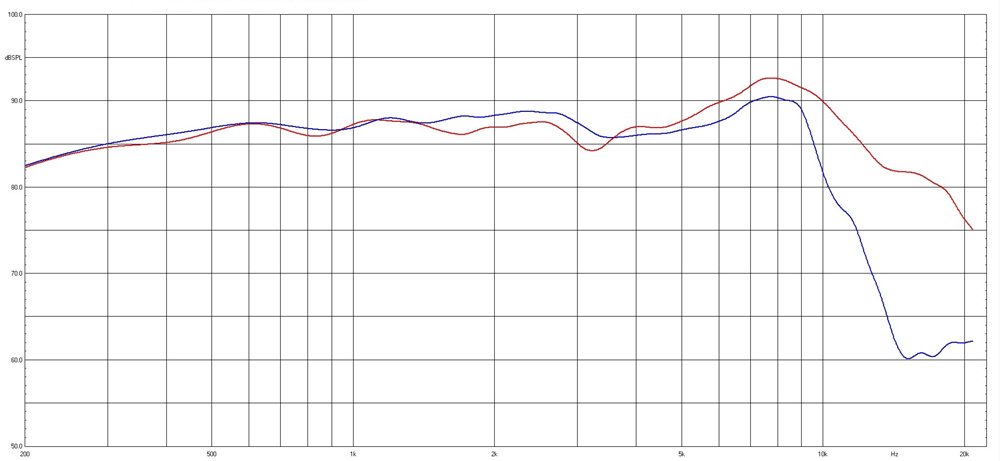

Matrix ML-3 周波数特性図

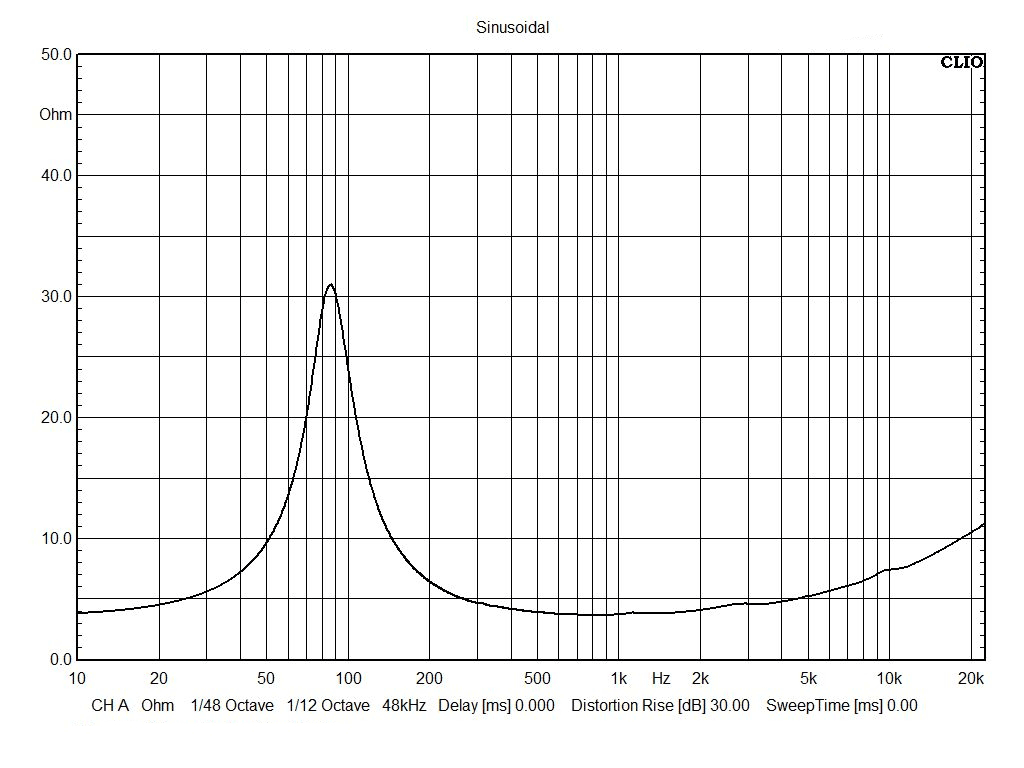

Matrix ML-3 インピーダンス特性図
(画像をクリックすると拡大します)

Matrix ML-3 主な仕様
ユニット
80mmペーパーコーン
周波数特性
80Hz〜5KHz
能率
87dB
インピーダンス

最大入力
150W
推奨クロスオーバー周波数
350Hz以上 エンクロージャー0.4リッター、カットオフスロープ 12db/oct時

300Hz以上 エンクロージャー0.8リッター、カットオフスロープ 12db/oct時

250Hz以上 エンクロージャー1.2リッター、カットオフスロープ 24db/oct時
最低共振周波数
80Hz
バッフル開口寸法
77mm
フレーム外径寸法
92mm
埋込寸法
34mm
接続端子
10ゲージ対応
重量
165 g / 1 pc

Matrix MR-3 ML-3用サポートリングキット
サポートリングの詳細はこちら

Matrix ML-6P 16cmミッドバス with Phase Plug   希望小売価格 ¥180,000 + 税

16cmハイエンドミッドバス Matrix ML-6P
新開発の160mmハイエンドミッドバス。振動板はサイザル麻を原料とするペーパーコーンをベースに
マイクロ スフィア コーティングを施し非常に軽量かつ高強度を実現しました。
位相ずれを補正するステンレス製フェイズプラグを装備し、
中域のバランスとつながりを重視したサウンドです。

フレームは不要な振動を抑えたアルミダイキャストのDINサイズを採用、
167mmの外形142mmのバッフル開口、奥行き64mmは多くの欧州車に適合します。
またフレームの開口部は振動板の背圧を効果的に拡散させます。
磁気回路には直径90mmの大型強力フェライトマグネット、切削ポールピース、
37mm軽量ボイスコイルを採用。

マグネットには背圧処理用のエアホールを6個装備し、底面のメッシュグリルと
ステンレスリングで保護しています。さらにインピーダンスの上昇と磁気歪みを抑制する
OFCショートリングをポールピースに装備しています。
切削ステンレス製フェイズプラグが磁気回路のクーリングを行います。

接続端子は24金メッキの高級ダイレクト接続タイプを採用し、
太さ10ゲージまでのスピーカーケーブルに対応しています。

ミッドバスを確実に固定できるトルクスネジ&トルクスドライバーが付属されてます。

左:ML-6P   右:ML-6P + MR-6

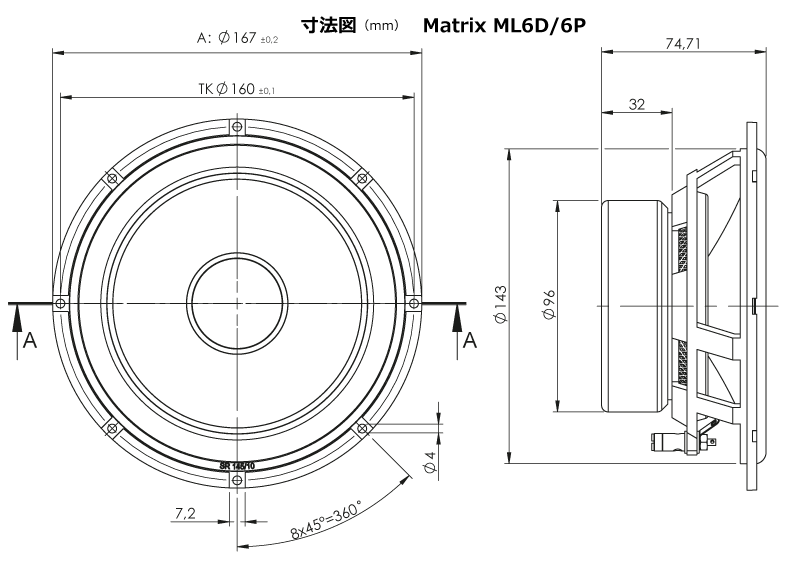

Matrix ML-6P 寸法図

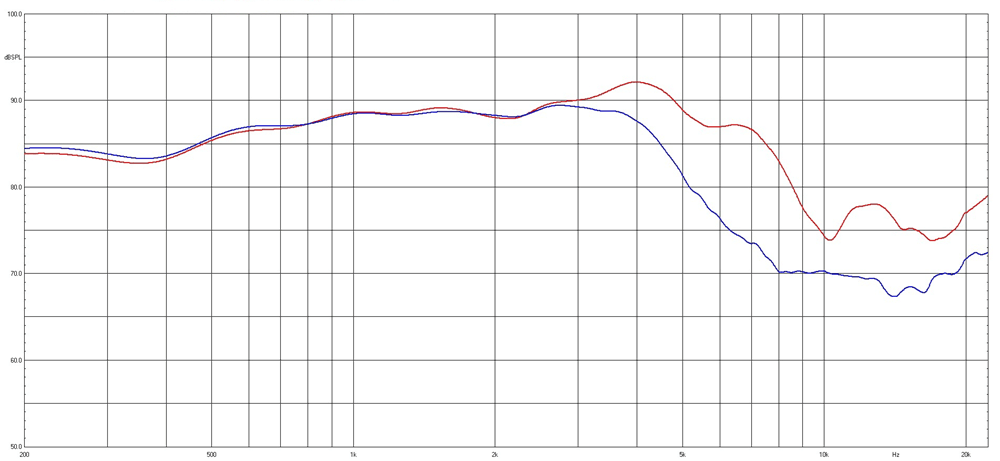

Matrix ML-6P 周波数特性図

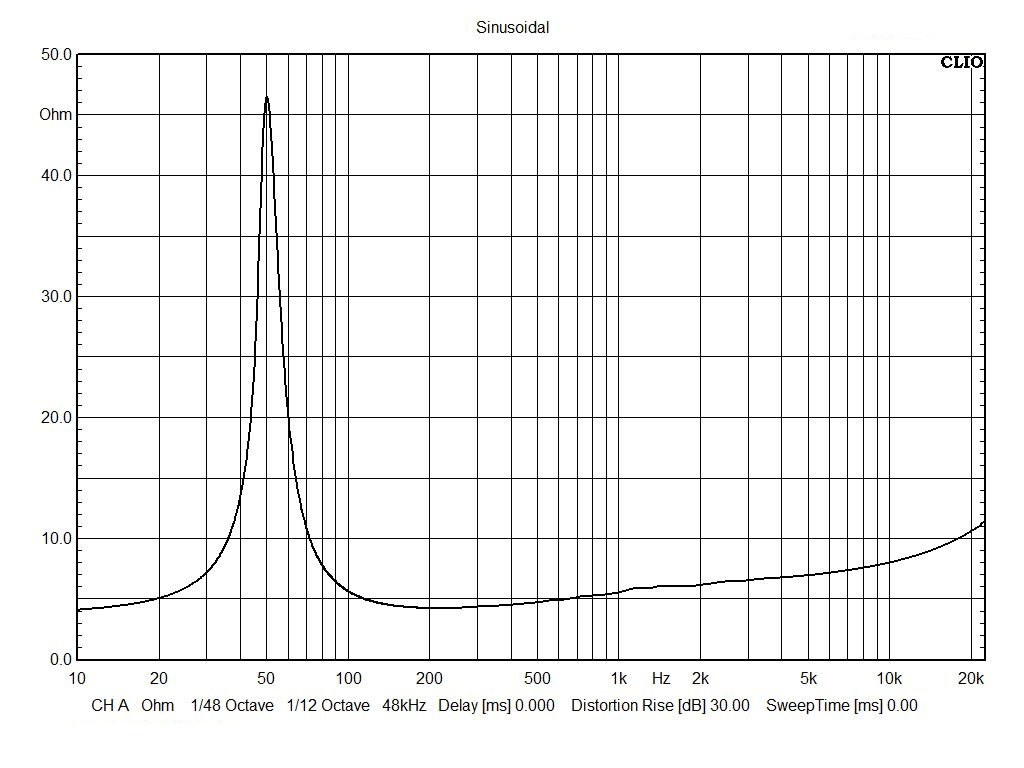

Matrix ML-6P インピーダンス特性図
(画像をクリックすると拡大します)

Matrix ML-6P 主な仕様
ユニット
16cmペーパーコーン
周波数特性
50Hz〜3.0KHz
能率
88.5dB
インピーダンス

最大入力
170W
最低共振周波数
50Hz
バッフル開口寸法
143mm
フレーム外径寸法
167mm
埋込寸法
65mm
接続端子
10ゲージ対応
重量
1.56 Kg / 1 pc

Matrix MR-6 ML-6D/ML-6P用サポートリングキット
サポートリングの詳細はこちら

Matrix ML-6D 16cmミッドバス    希望小売価格 ¥170,000 + 税

16cmハイエンドミッドバス Matrix ML-6D
新開発の160mmハイエンドミッドバス。振動板はサイザル麻を原料とするペーパーコーンをベースに
マイクロ スフィア コーティングを施し非常に軽量かつ高強度を実現しました。
センターキャップモデルのML6Dは、
16cmミッドバスとわ思えない低域再生能力を重視したサウンドです。

フレームは不要な振動を抑えたアルミダイキャストのDINサイズを採用、
167mmの外形142mmのバッフル開口、奥行き64mmは多くの欧州車に適合します。
またフレームの開口部は振動板の背圧を効果的に拡散させます。
磁気回路には直径90mmの大型強力フェライトマグネット、切削ポールピース、
37mm軽量ボイスコイルを採用。

マグネットには背圧処理用のエアホールを6個装備し、底面のメッシュグリルと
ステンレスリングで保護しています。さらにインピーダンスの上昇と磁気歪みを抑制する
OFCショートリングをポールピースに装備しています。
センターホールが磁気回路のクーリングを行います。

接続端子は24金メッキの高級ダイレクト接続タイプを採用し、
太さ10ゲージまでのスピーカーケーブルに対応しています。

ミッドバスを確実に固定できるトルクスネジ&トルクスドライバーが付属されてます。

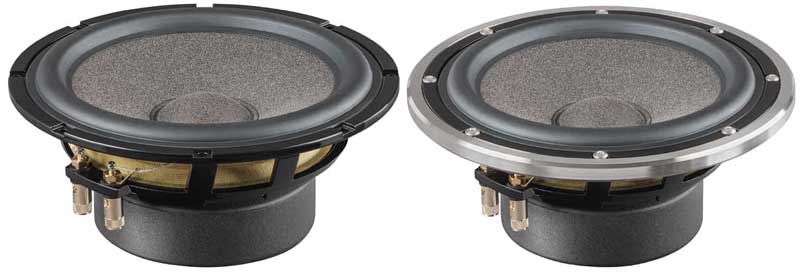

左:ML-6D   右:ML-6D + MR-6

Matrix ML-6D 寸法図

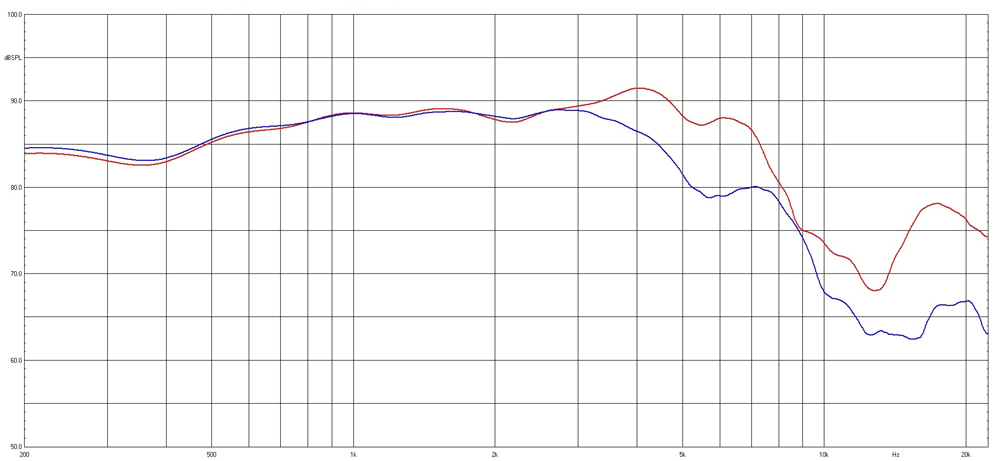

Matrix ML-6D 周波数特性図
Matrix ML-6D インピーダンス特性図
(画像をクリックすると拡大します)

Matrix ML-6D 主な仕様
ユニット
16cmペーパーコーン
周波数特性
49Hz〜3.0KHz
能率
88.0dB
インピーダンス

最大入力
170W
最低共振周波数
49Hz
バッフル開口寸法
143mm
フレーム外径寸法
167mm
推奨エンクロージャー容積
シールド 8ℓ(再生下限周波数 68Hz)

バスレフ 15ℓ ポートφ=60mm L=19cm(再生下限周波数 48Hz)
埋込寸法
65mm
接続端子
10ゲージ対応
重量
1.34 Kg / 1 pc

Matrix MR-6 ML-6D/ML-6P用サポートリングキット
サポートリングの詳細はこちら

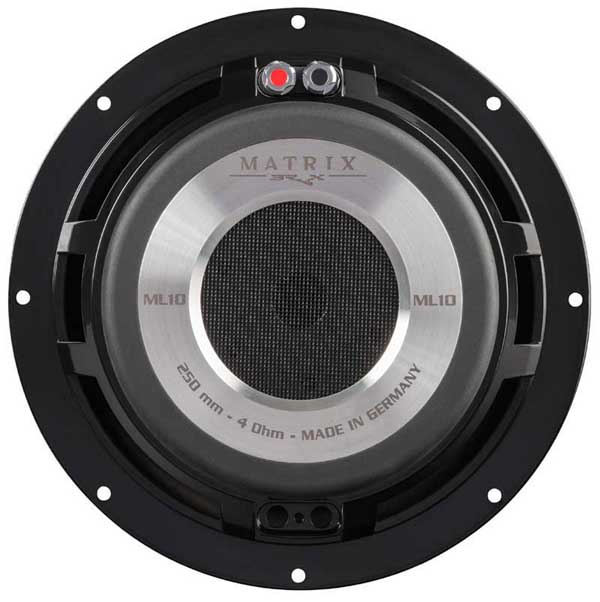

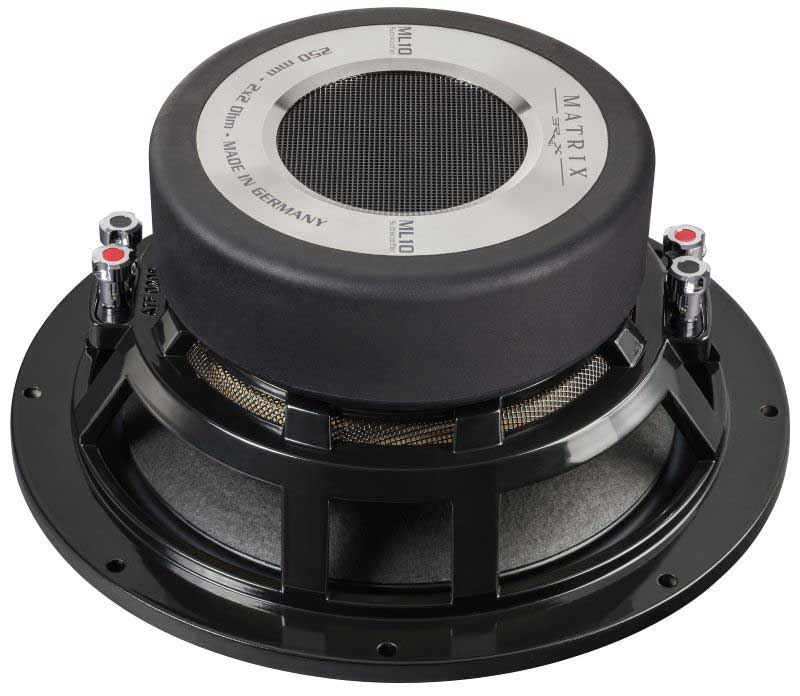

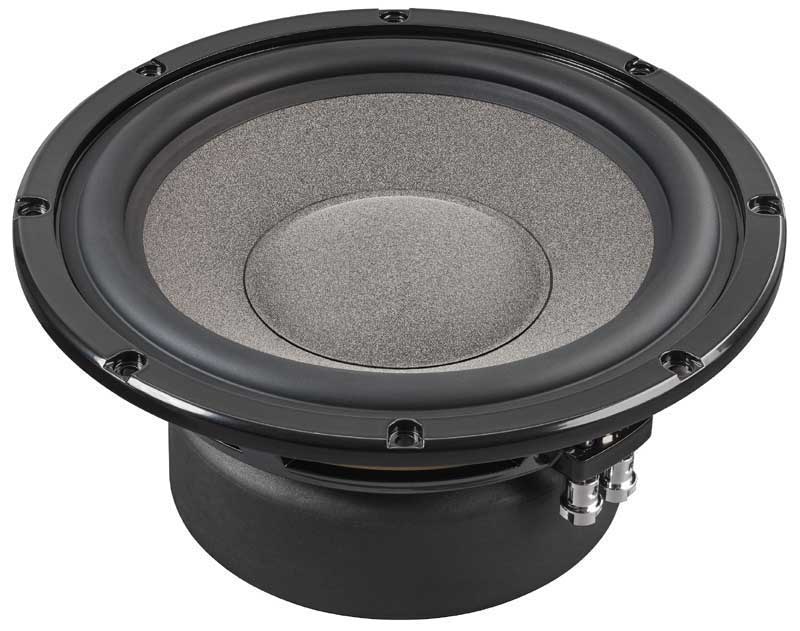

Matrix ML-10 25cm サブウーファー 希望小売価格 ¥170,000 + 税

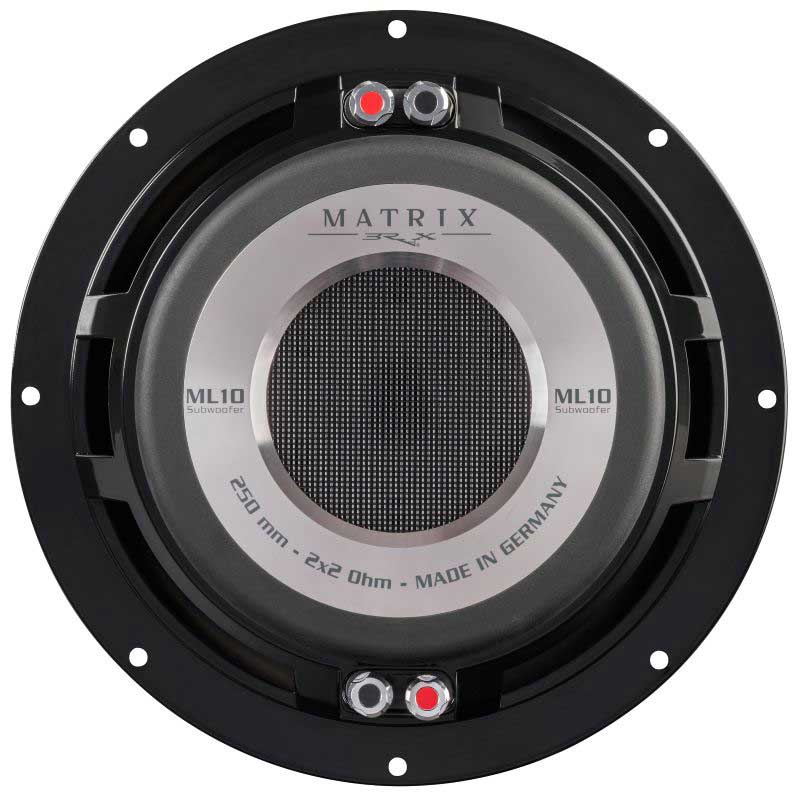

25cmハイエンドサブウーファー Matrix ML-10
Matrix-ML10は高品位な低域再生とフロントシステムとのつながりを追求した
ハイエンドサブウーファーとして新開発されました。

振動板はミッドバスのコンセプトを継承。サイザル麻を原料とするペーパーコーンをベースに
マイクロ スフィア コーティングを施し非常に軽量かつ高強度を実現しました。
専用設計されたラバーエッジとダンパーは適度な柔軟性があり追従性に優れています。

不要な振動を抑えたアルミダイキャストフレームは275mmの外形、235mmのバッフル開口、奥行き114mm。
またフレームの開口部は振動板の背圧を効果的に拡散させます。 磁気回路は大型強力フェライトマグネット、
切削ポールピース65mm軽量ボイスコイルの仕様とし、X-MAX12.5mmを確保しています。
またマグネットにはステンレスカバーを、センターホールにはメッシュ仕様のグリルを採用しています。

接続端子は高級ダイレクト接続タイプを採用し、太さ8ゲージまでのスピーカーケーブル
に対応しています。 立ち上がりが早く、低重心ながら明瞭な低域再生を可能にしています。

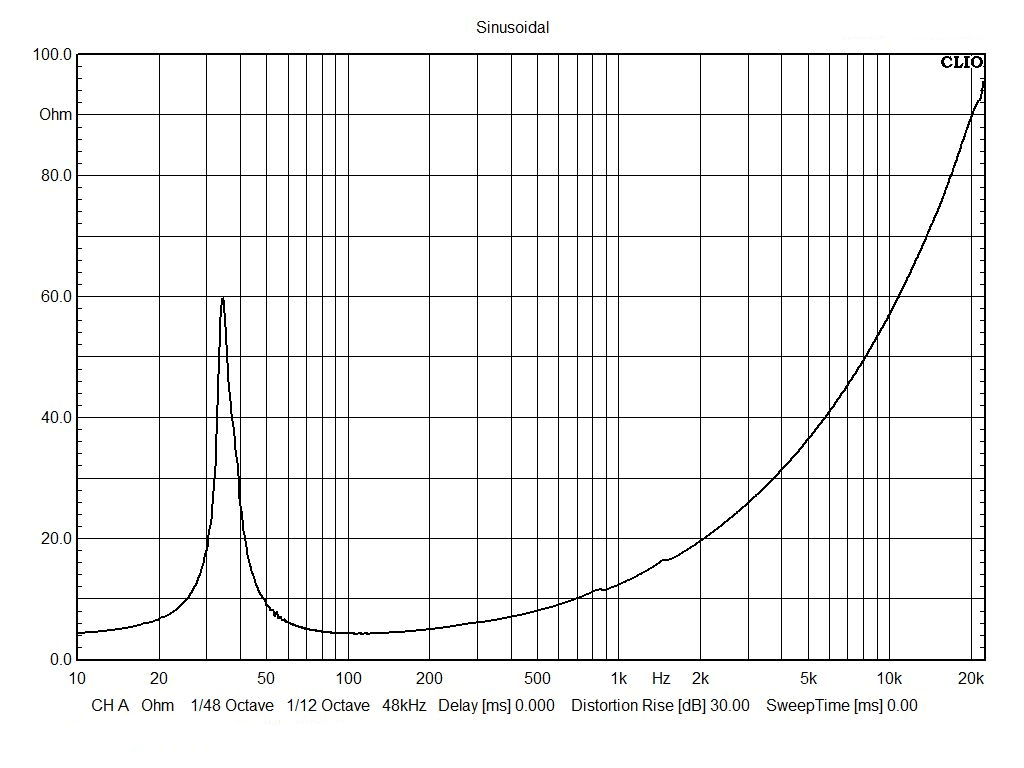

Matrix ML-10 インピーダンス特性図
(画像をクリックすると拡大します)

Matrix ML-10 主な仕様
ユニット
25cmペーパーコーン
周波数特性
28Hz〜750Hz
能率
87dB
インピーダンス

最大入力
1200W
最低共振周波数
35.0Hz
バッフル開口寸法
235mm
フレーム外径寸法
275mm
埋込寸法
114mm
推奨エンクロージャー容積
シールド 28ℓ
接続端子
8ゲージ対応
重量
7.7 Kg

Matrix MR-10 ML-10用サポートリングキット
サポートリングの詳細はこちら

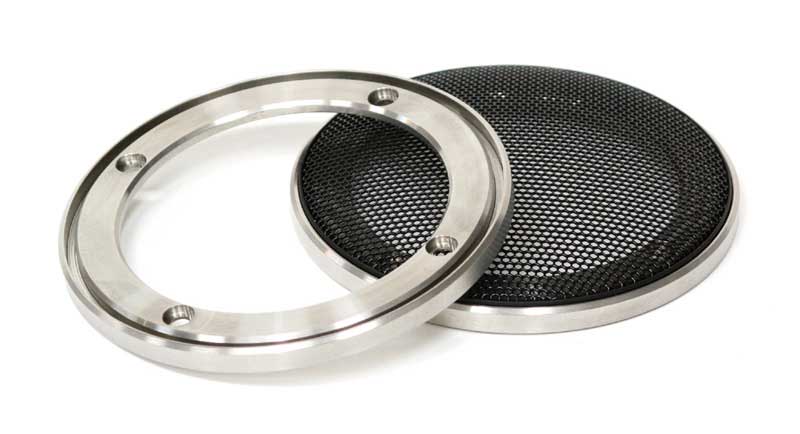

Matrix MR-3 ML-3用サポートリングキット       希望小売価格 ¥22,000+ 税

クオリティーの高いインストールを行うために、Matrix-ML3用に専用設計された
切削ステンレス製サポートリングを、新たにオプションで設定しました。
フレームの背面側に設置すればマウントリングとして使用できます。
また、前面側に設置すればグリル用リングとして使用可能です。
どちらの使用方法でも取付部の剛性アップしますので、大幅なサウンドの向上が実現します。

Matrix MR-3 サポートリングキット 主な仕様
外形寸法
105mm
内径寸法
92.3mm
開口寸法
76.5mm
厚さ
7mm
取付ネジピッチ(対角)
86.0mm

MR-3 寸法図
(画面をクリックすると拡大します)

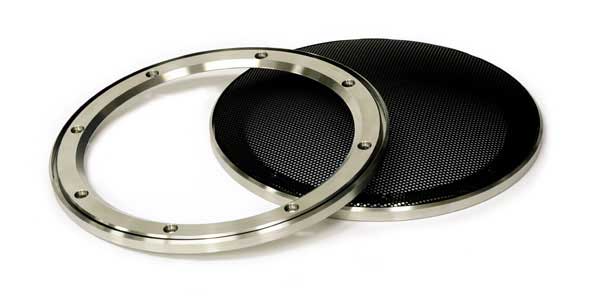

Matrix MR-6 ML-6D/ML-6P用サポートリングキット       希望小売価格 ¥40,000+ 税


クオリティーの高いミッドバスのインストールを行うために、Matrix-ML6P/ML6D用に専用設計された
切削ステンレス製サポートリングをオプションで設定しています。
ミッドバスフレームの背面側に設置すればマウントリングとして使用できます。
またミッドバスフレームの前面側に設置すればグリル用リングとして使用可能です。
どちらの使用方法でも取付部の剛性アップしますので、大幅なサウンドの向上が実現します。

Matrix MR-6 サポートリングキット 主な仕様
外形寸法
181mm
内径寸法
167mm
開口寸法
144mm
厚さ
8mm
取付ネジピッチ(対角)
160mm

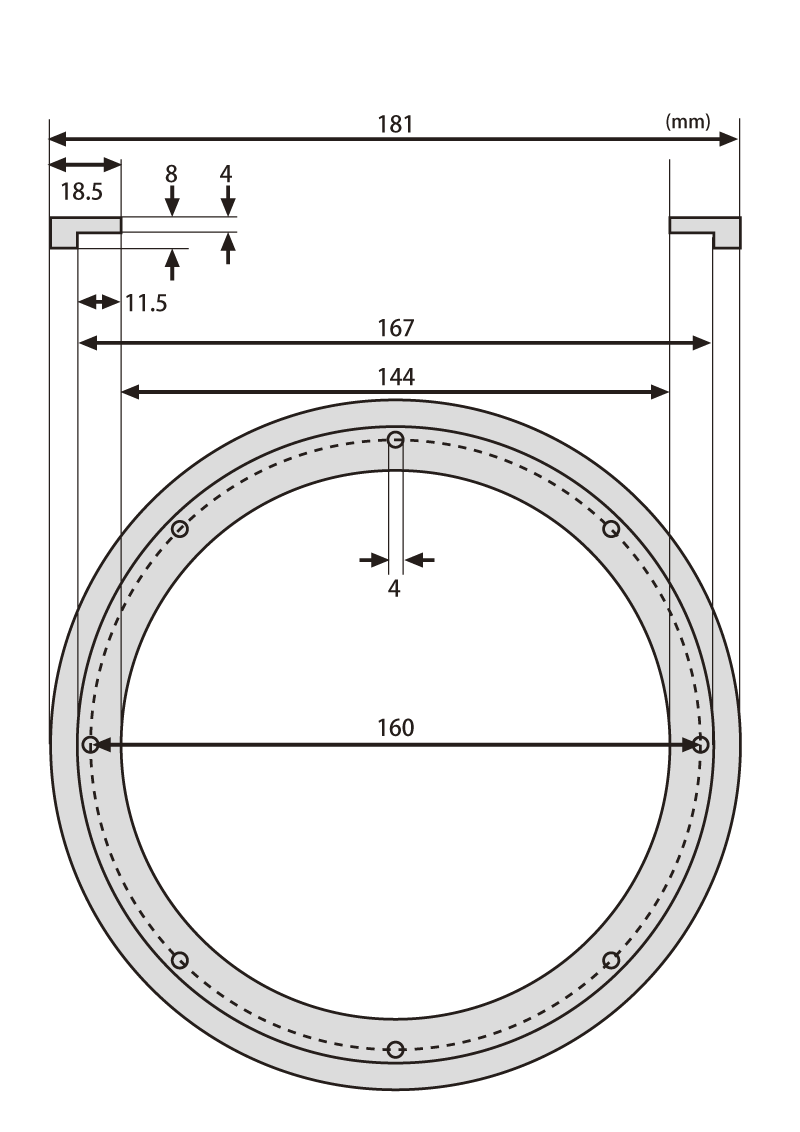

MR-6 寸法図
(画面をクリックすると拡大します)

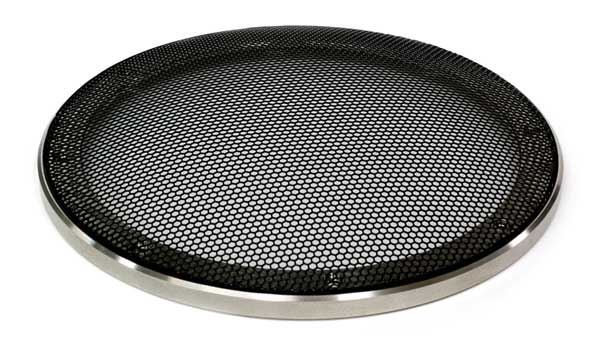

Matrix MR-10 ML-10用サポートリングキット       希望小売価格 ¥42,000 + 税

クオリティーの高いインストールを行うために、Matrix-ML10用に専用設計された
切削ステンレス製サポートリングを、新たにオプションで設定しました。
フレームの背面側に設置すればマウントリングとして使用できます。
また、前面側に設置すればグリル用リングとして使用可能です。
どちらの使用方法でも取付部の剛性アップしますので、大幅なサウンドの向上が実現します。

Matrix MR-10 サポートリングキット 主な仕様
外形寸法
288mm
内径寸法
267mm
開口寸法
240mm
厚さ
14mm
取付ネジピッチ(対角)
258mm

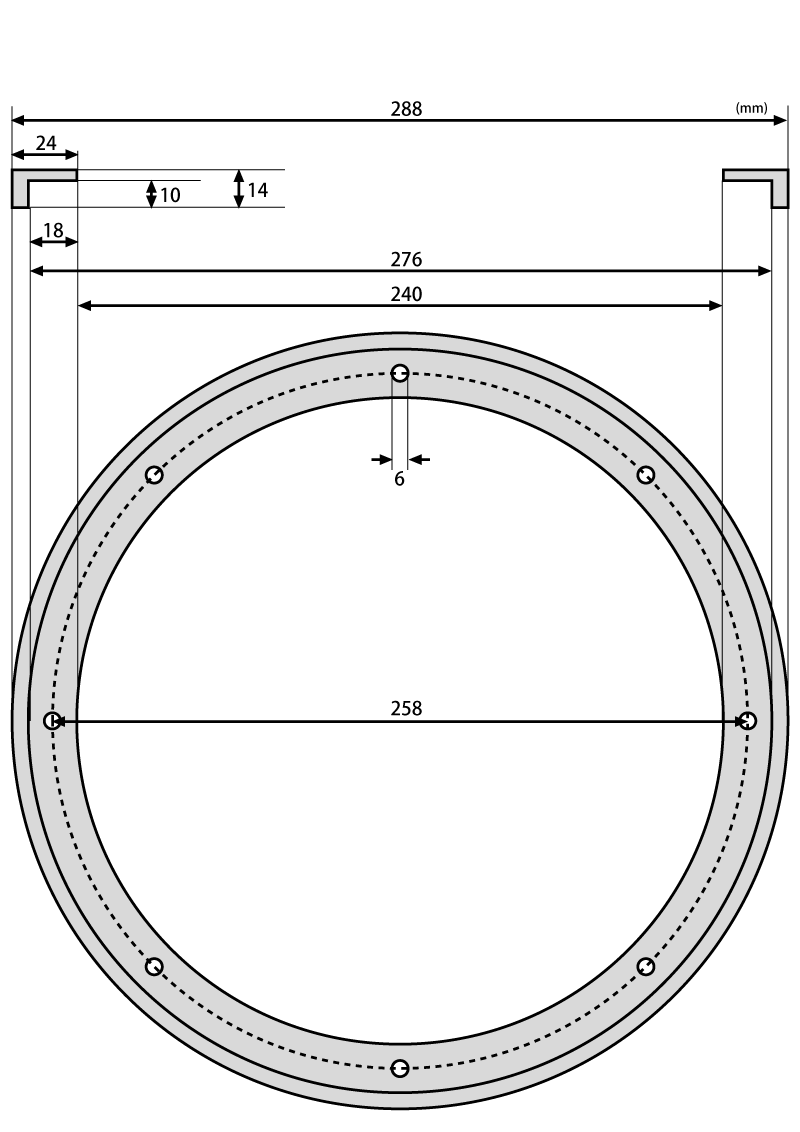

MR-10 寸法図
(画面をクリックすると拡大します)
