AUDIOTEC FISCHER GmbH
MADE IN GERMANY
HELIX M-SIX DSP 10chDSP内蔵 6chパワーアンプ 希望小売価格 \110,000（税抜価格\100,000）
内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
HELIX M-SIX DSPは HELIX M-SIX 6chパワーアンプへ
48KHz/24bitフォーマットの10ch DSP を搭載し、
M-SIX 同サイズと超小型化を実現した次世代のプロセッサー内蔵パワーアンプです。
フロント2WAY + サブウーファーシステムが簡単に構築できます。
内部処理の動作サンプルレートを【48KHz/24bit】
64 bit プロセッサーを295MHzのクロックで駆動し、
上級機種同様の高速処理が可能にし、圧倒的な高音質を達成しています。
また、32bit コプロセッサーを採用しメモリー切換の高速処理を実現しました。
音質を左右する入出力のディバイスには、
高音質バーブラウン製24bitA/D・D/Aコンバーターを採用、
クラスを大幅に上回るクオリティー高いサウンドを実現しています。
パワーアンプはクラスD級動作を採用、
100W×6ch（2Ω/4Ωステレオ）、200W×3ch（4Ωブリッジ）と
ハイパワーを実現、ダンピングファクター100以上と高音質再生を可能にしています。
アナログ入力信号はハイレベル6ch（スピーカー出力）または、RCA入力6ch、
入力信号は3WAYをミックスする事もできます。
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
デジタル入力信号は光デジタル（96KHz/24bit）を装備しています。
また、新開発のADEP.3 回路搭載で、純正ヘッドユニットの軽負荷時のエラー検知を未然に
防ぐことができます。ダミー抵抗の接続など余分な手間が大幅に省けます。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
（画像をクリックすると拡大します）
バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 こちら

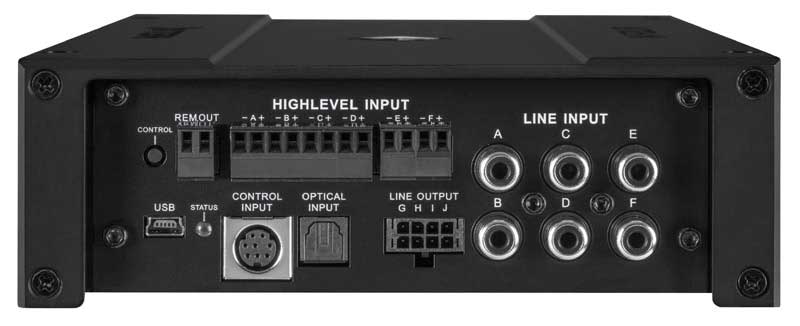

サイドパネル入力側
RCA入力6ch、スピーカー入力6ch、光入力（96KHz/24bit）
ユニバーサルリモコン端子、コントロールスイッチ
PC接続用 Mini USB端子、4chライン出力コネクター
サイドパネル出力側
スピーカー出力端子6ch、電源＆グランド、リモートIN端子
4chライン出力用の付属RCAケーブル
M-シリーズアンプとの組み合わせによるシステム例
M-SIX DSP 10chDSP内蔵 6chパワーアンプに、 M-FOUR 4chパワーアンプを組み合わせれば
フロント3WAY + リア + サブウーファー10chシステムが構築できます。
M-SERIES POWER AMP のラインナップはこちらをご覧ください。
HELIX M-SIX DSP オーディオ仕様
| チャンネルモード |
3ch/4ch/5ch/6ch |
| 出力電力 |
100W×6ch 4Ωステレオ |
| 100W×6ch 2Ωステレオ |
|
| 200W×3ch 4Ωブリッジ |
|
| 出力部動作クラス |
D級動作 |
| ダンピングファクター |
100以上 |
| RCA入力 |
6ch入力 |
| ハイレベル入力 |
6chスピーカー入力 |
| オートパワーオン機能 |
対応（ハイレベル入力時）※ 適合H/Uの判定方法 （ON/OFF スイッチ基板上に装備） |
| 入力感度 RCA |
1V〜4V |
| 入力感度 ハイレベル |
5V〜20V |
| 入力インピーダンス |
RCA入力：22KΩ/ハイレベル入力：9〜33Ω又は20KΩ（ADEP.3自動切換） |
| 光デジタル入力 |
角形TOS×1系統 (SPDIF:12-96KHz/24bit) |
| HELIX EXTENSION CARD |
設定無し |
| RCA出力端子、出力電圧 |
4ch OUT PUT、最大出力電圧6V |
| リモート端子 |
リモートイン1系統、リモートアウト2系統 |
| 周波数特性(+0/-1dB) |
20〜22KHz |
| 高調波歪率 |
0.005% |
| DSP |
64bit プロセッサー×1基、クロック周波数：295MHz |
| 動作サンプルレート |
48KHz / 24bit |
| A/Dコンバーター |
高音質 24bit バーブラウン製 |
| D/Aコンバーター |
高音質 24bit バーブラウン製 |
| SN比 |
108dB以上（デジタル入力時）105dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ |
| タイムアライメントステップ |
7.1mm/ステップ |
| 動作電源電圧 |
10.5V〜16.0V（5秒間/6Vまでの短時間電源電圧低下に対応） |
| その他 |
コントロール入力端子、USBmini端子（PC接続用） |
| アイドリング電流 |
1.95A以下 |
| リモート出力電流 |
500mA（最大） |
| 内蔵ヒューズ |
ATO 35A×2（基板上） |
| 外形サイズＷ×Ｈ×Ｄ |
154×50×320(mm) M-SIX 同サイズ |
| 重量 |
3.2Kg |
| 付属品 |
USBケーブル1.8m、六角レンチ |
外部のリモート信号やACC信号でONさせる事ができます。
その場合、筐体サイドパネルのオートリモートスイッチをOFFに設定して
リモートイン端子にリモート信号やACC信号を接続します。
HELIX M-SIX DSP セットアップ スペック
| ハイパス |
20〜20KHz（1/52オクターブステップ） |
| ローパス |
20〜20KHz（1/52オクターブステップ） |
| ハイパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| ローパス（ウーファー選択ch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30/36/42（dB/oct） |
| Bessel：6/12/18/24/30/36/42（dB/oct） |
|
| Chebychev：6/12/18/24/30/36/42（dB/oct） |
|
| Linkwitz：12/24/36（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） |
|
| イコライザ |
30バンド 1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（0.10dBステップ） |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-708.33cm（7.1mm=0.02msステップ） |
| 位相調整 |
0度、または 180度 |
| 位相調整（ウーファー） |
0〜348.75度 11.25度ステップ（31ステップ） |
| 調整用ソフトウエア |
ATF DSP PC-Tool V4.XX（Webよりダウンロード） |
| 対応OS |
Microsoft Windows-8/Windows-10 |
| システム要件 |
1GHz以上のCPU、1GHz以上のRAM、 |
| 25MB以上のHDD空容量、USB2.0ポート |
|
| 解像度1024×768以上のディスプレイ |
Advanced CoProcessor
オプション品
入力の切換や各種ボリュームの調整は、コントローラーで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-3/RTAボタン、または画像をクリック。
