DIRECTOR タッチスクリーンリモコン    希望小売価格 \55,000(税抜価格\50,000)
写真はボリューム位置が左、液晶の天地を反対すればボリューム位置が右になります。
MATCH 商品使用の場合は、液晶部センターのロゴはMATCHと表示されます。

DIRECTOR は2.8インチタッチスクリーンディスプレイ、高性能ARMプロセッサ搭載を
搭載しました。各種ボリュームコントロール(マスター、デジタル、HEC&AUX、サブウーファー)を
始め、入力の切換、セットアップメモリーの切換が行えます。MEC Bluetooth INPUT MODULE使用の
システムではプレイヤーの曲送り、ポーズ、プレイをコントロールできます。
セットアップメモリーの切換は、保存した時のファイル名がスクリーンに表示されます。
『JAZZ』『ROCK』『CLASSIC』など自由に設定ができます。
また、DSP本体のセットアップメモリー2個に20個のメモリーを追加保存が可能になりました。
ディスプレイの上下反転が可能なので、左右ハンドル車に対応しています。
夜間の走行時に便利なディマー機能を搭載しています。

注)プロセッサーのデジタル入力を使用する場合、音量調整をおこなうため
DIRECTOR、CONDUCTOR、WiFiコントロール または URC-3 が必要です。


Version-1.70 以降は液晶表示のMATCHロゴをオリジナルロゴに変更ができます。
ロゴデーター
250×40ピクセル、24bit、Bitmap(拡張子 .bmp)
弊社ロゴ、バックライト/ブラウン
画像をクリックすると拡大します

電圧/温度表示のモデル別一覧
画像をクリックすると拡大します

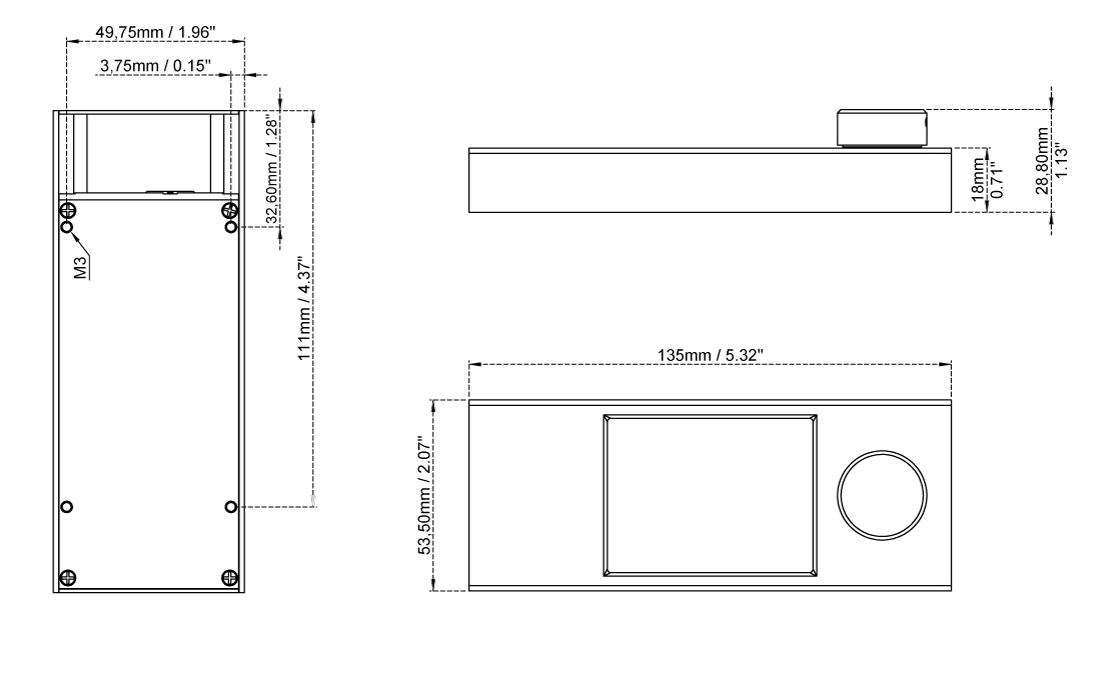

DIRECTOR寸法図
画像をクリックすると拡大します

DIRECTORの取扱説明書
DIRECTORは、ファームウエアをバージョンアップすると操作項目や表示機能が
追加される場合があります。バージョンアップ後の取扱説明書を希望の場合は
購入の販売店さまへご依頼ください。弊社より販売店さまへ送付いたします。

DIRECTOR 主な仕様
本体
ABS筐体 W135mm×H53.5mm×D18mm(ノブ含まず)
調整ノブ
切削アルミノブ φ25mm×10mm
ディスプレイ
2.8インチタッチスクリーンディスプレイ
対応モデル
8ピンminiDIN CONTROL 端子装備のDSP/DSPアンプ
ATF PC-TOOL
ATF PC-TOOL V3.15b以降のアプリケーションに対応

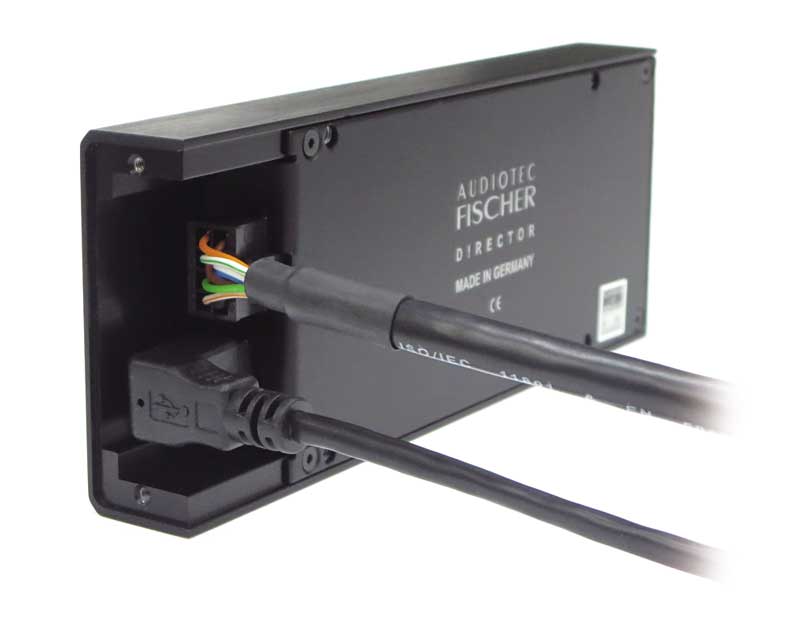

付属ケーブル
PC接続用 L型miniUSB←→USBケーブル 1.0m

電源通信用 8ピン角形←→8ピンminiDINケーブル5.0m
内蔵メモリー 20メモリー
重量
150g

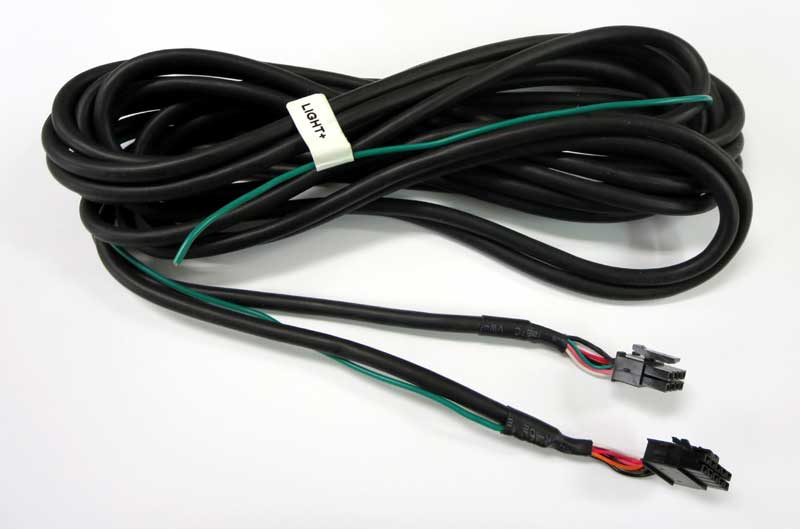

DIRECTOR用8ピンコネクターケーブル    希望小売価格 \7,370(税抜価格\6,700)
DIRECTORに付属されている8ピンコネクターケーブルのサービスパーツ

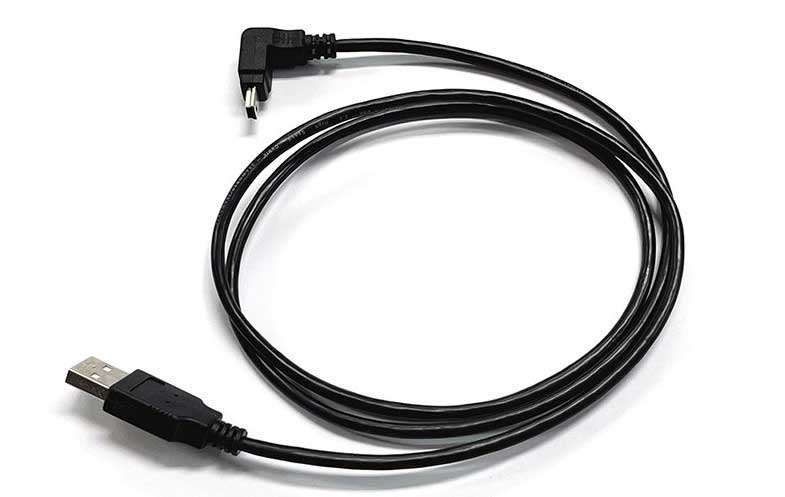

DIRECTOR用 L型 USB ケーブル    希望小売価格 \770(税抜価格\700)
DIRECTORに付属されている L型 USBケーブルのサービスパーツ

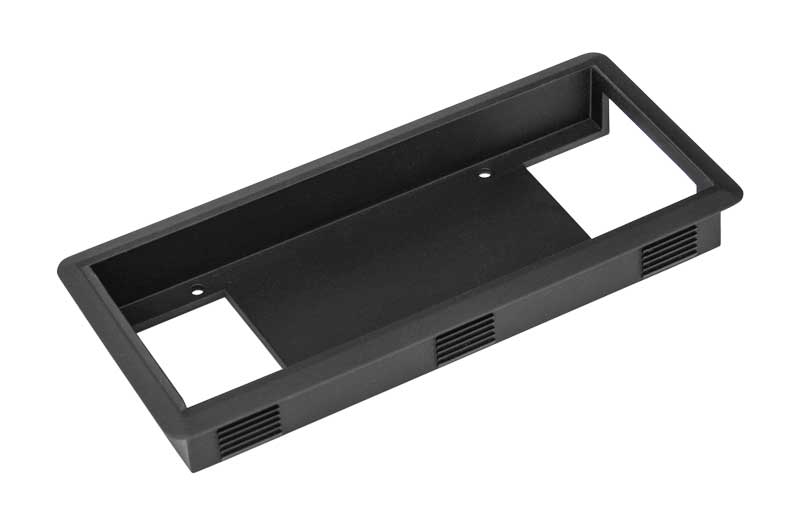

DMP ディレクターマウントパネル    希望小売価格 \4,400(税抜価格\4,000)

DMPはディレクター専用の埋込マウントパネルです。
スマートな埋込インストールが可能になります。

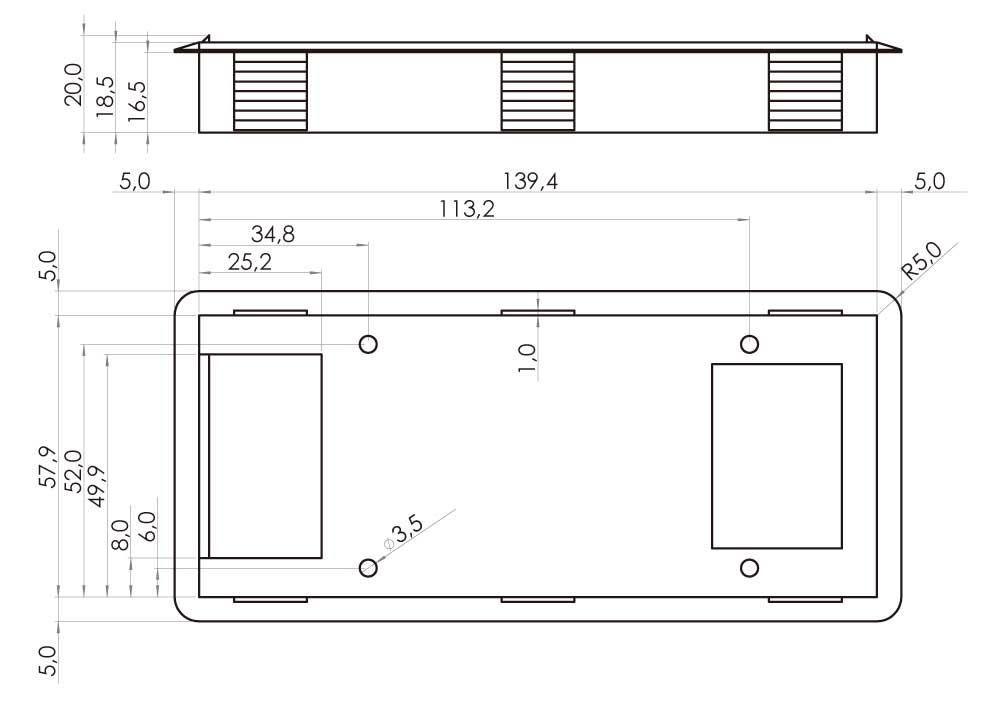

寸法図
画像をクリックすると拡大します

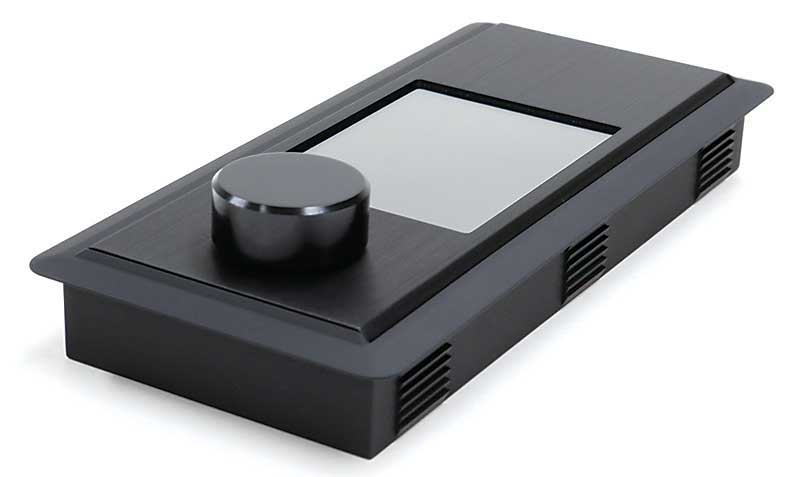

ディレクターとDMPの組み合わせ

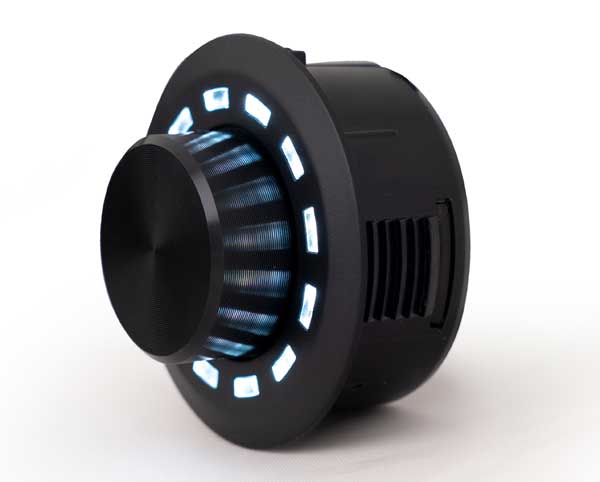

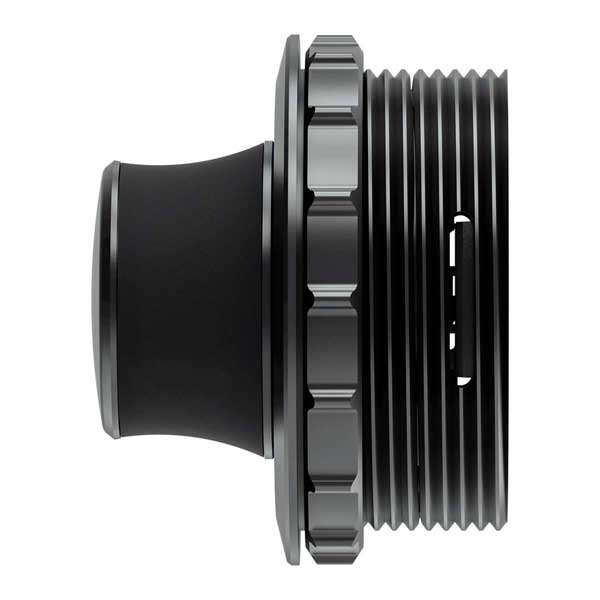

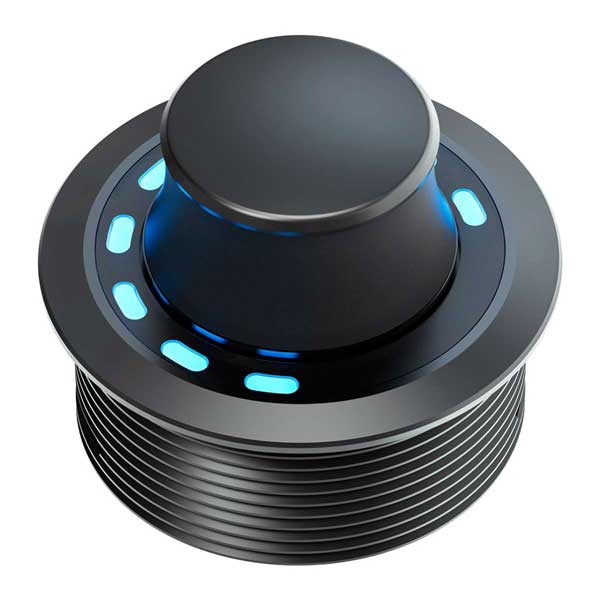

CONDUCTOR リモートコントローラー    希望小売価格 ¥22,000(税抜価格¥20,000)

EISA Best Product 2021-2022の栄冠に選ばれました!

ACO搭載DSP専用多機能リモートコントローラー

CONDUCTORはコントロールノブとLEDインジケーターのみという小型サイズながら、
DIRECTORに準じた多機能操作を実現した新開発のリモートコントローラーです。

ACO(アドバンスド・コプロセッサー)搭載DSPモデルのみに対応し、
各ボリュームコントロール(マスター/デジタル/HEC & AUX/サブウーファー等)
入力の切換、セットアップメモリーの切換が行えます。

切削仕上げのアルミ製ノブ、マルチカラー12LEDを採用し、高級感を演出しています。
本体サイズは外径46×28.7mmを実現し、埋込型ながらも取付性に優れてます。
信頼性の高いARMプロセッサーを採用。CONDUCTOR本体のファームウエアを
アップデートすることにより、今後発売になる新DSP製品や新機能にも対応可能です。


注)プロセッサーのデジタル入力を使用する場合、音量調整をおこなうため
DIRECTOR、CONDUCTOR、WiFiコントロール または URC-3 が必要です。

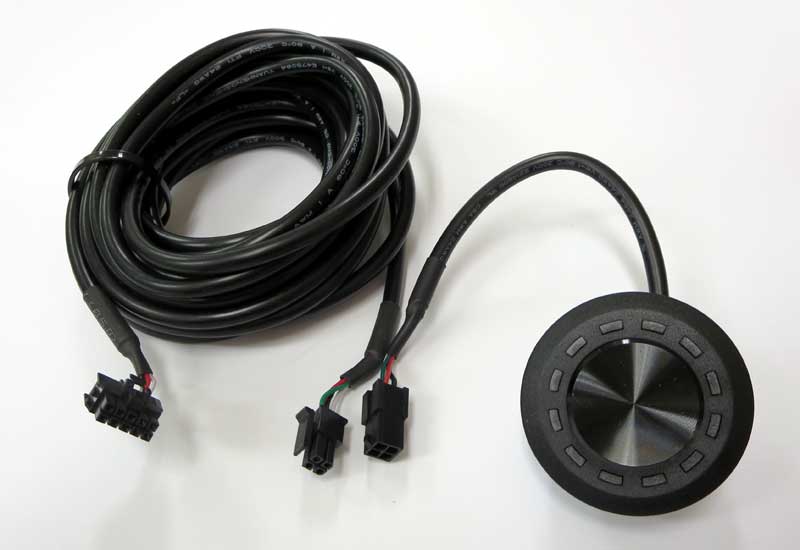

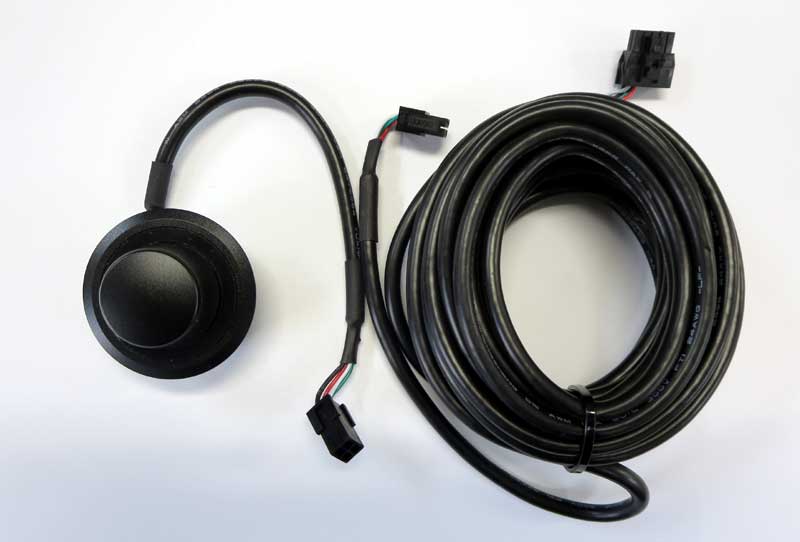

本体と付属ケーブル

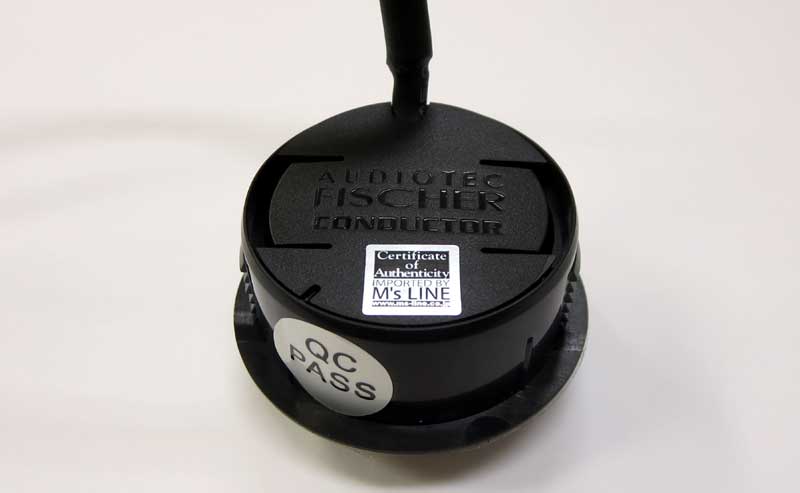

本体裏側

CONDUCTOR 主な仕様
本体
ヘアーラインアルミ筐体 φ46mm×D19.2mm(ノブ含まず)
操作部
ロータリーエンコーダー
表示部
マルチカラーLEDインジケーター×12
対応ソフトウエア
ATF PC-TOOL V4.75a以降 要ACOアップデート
BRAX 対応モデル
BRAX DSP
HELIX 対応モデル
DSP ULTRA/HELIX DSP.3/DSP MINI/V-EIGHT DSP MKII/V-TWELVE DSP/M-FOUR DSP
MATCH 対応モデル
M5DSP MKII
その他
48MHz ARMプロセッサー搭載
接続ケーブル
+12V常時電源/アース/通信用4ピンコネクターケーブル0.2m
付属ケーブル
4ピン角形→8ピンminiDINコネクターケーブル4.8m
埋込サイズ
17mm
埋込開口サイズ
φ40mm
重量
50g

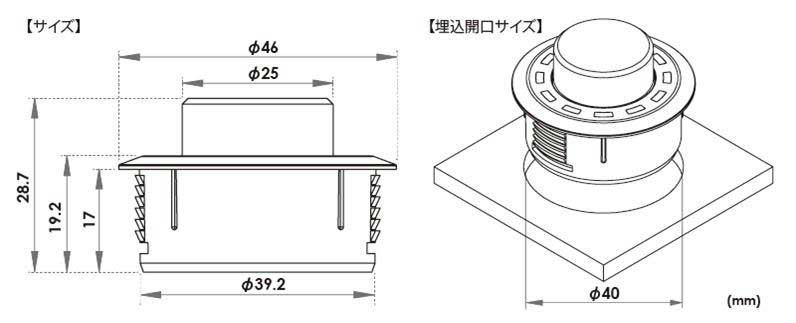

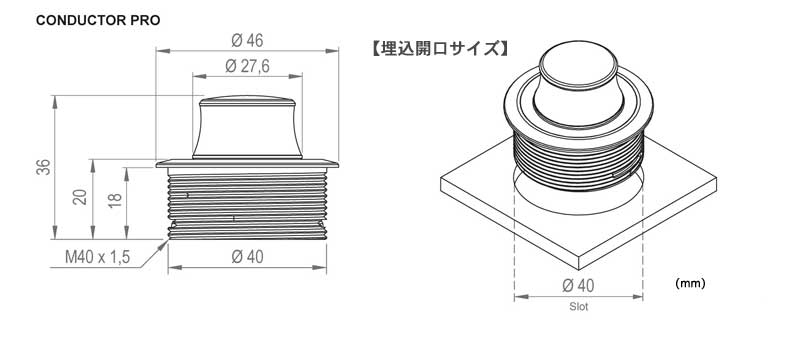

寸法図
画像をクリックすると拡大します

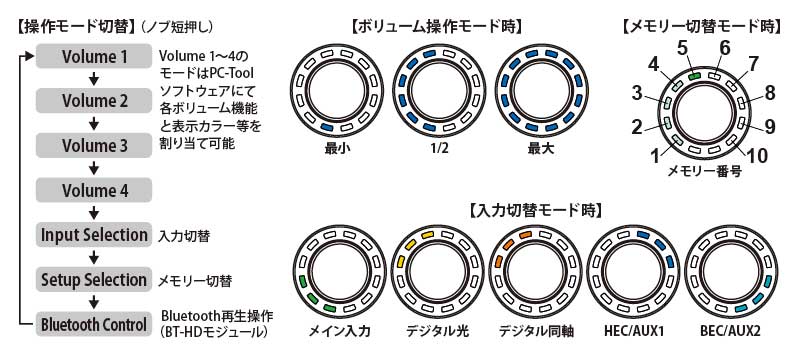

CONDUCTORの操作モード
画像をクリックすると拡大します

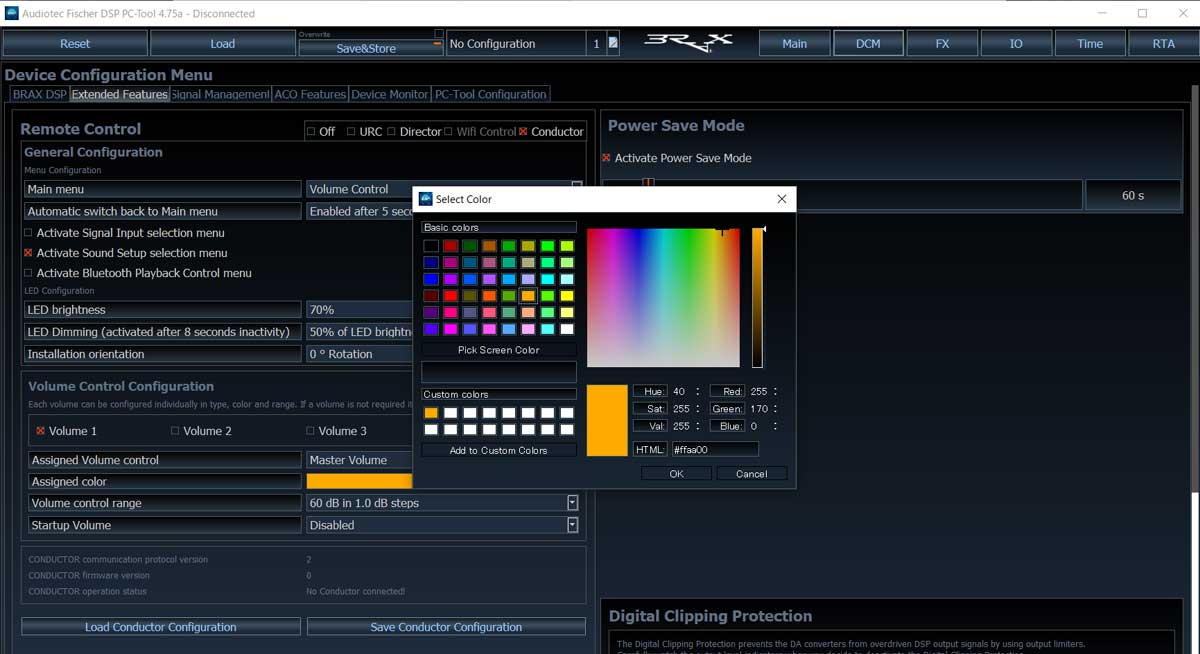

CONDUCTOR LED色の選択
RGBフルカラーより選択できます
画像をクリックすると拡大します

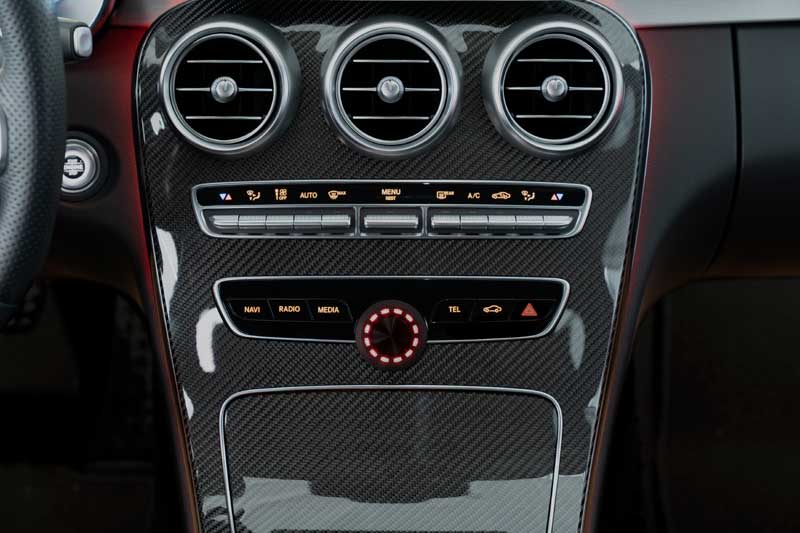

純正アナログ時計部への取付例

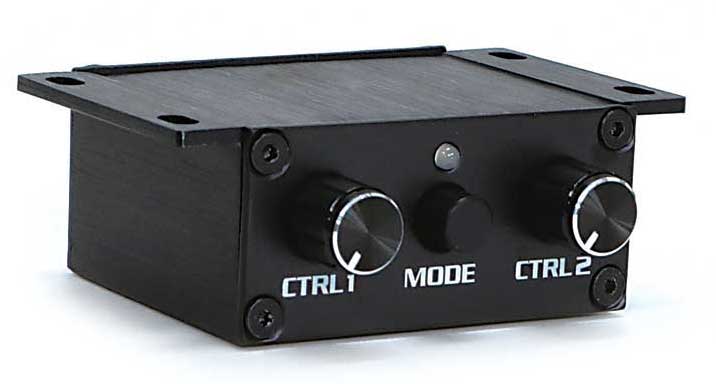

URC-3 ユニバーサルリモコン    希望小売価格 \8,800(税抜価格\8,000)

URC-3は、URC-2Aの後継モデルとして新開発されたユニバーサルリモコンです。
PCのセッティングにより、CONTROL-1、CONTROL-2、にそれぞれ
マスターボリューム、サブウーファーレベル、外部入力ボリューム、ラウドネスレベル、の設定が可能。
モードスイッチは、EQのON/OFF、プリセットの切換、外部入力の切換などの設定が可能。
DSPの機種により機能設定が異なります。詳細は機能設定一覧を参照ください。

注)プロセッサーのデジタル入力を使用する場合、音量調整をおこなうため
DIRECTOR、CONDUCTOR、WiFiコントロール または URC-3 が必要です。

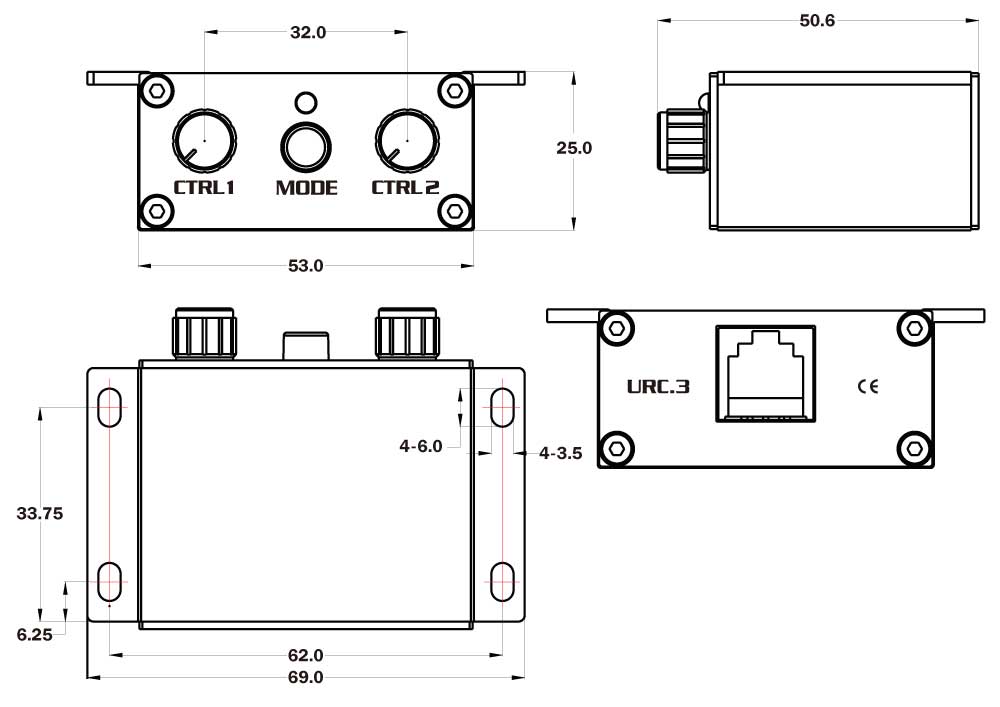

寸法図
画像をクリックすると拡大します

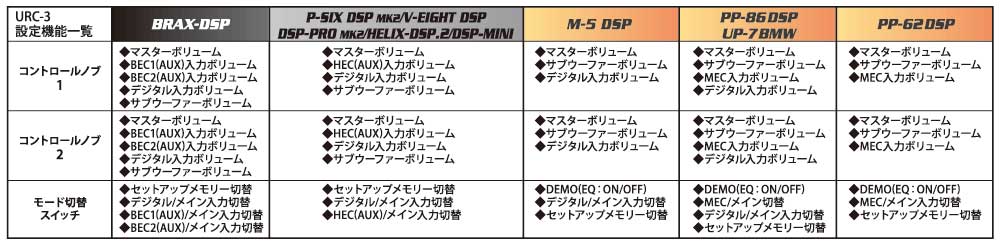

URC-3の機能設定一覧
画像をクリックすると拡大します

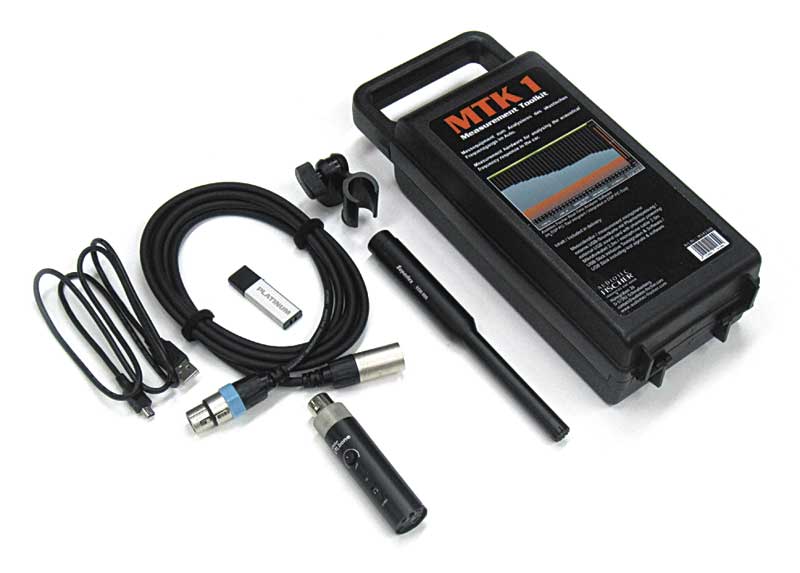

MTK-1 RTA 測定ツールキット    希望小売価格 \60,500(税抜価格\55,000)
MTK-1はATF DSP PC-Tool ソフトウエア用のRTA測定ツールキットです。
PC-Tool ソフトウエア上でセットアップ作業と同時にRTA測定を行うことが可能ですので、
測定結果を反映しながらの調整作業が可能になります。
測定用コンデンサーマイクとプリアンプはXLNケーブルで接続し、
プリアンプをWindows PCとはUSBケーブルで接続します。


MTK-1(別売)使用時のRTA測定画面
測定結果と設定したリファレンス特性をDSP PC-Toolと同じ1/3オクターブの30バンドで表示します。
音圧差を数値で表示しますので、イコライザー調整作業が容易になります。


販売終了(後継モデルURC-3)
URC-2A ユニバーサルリモコン    希望小売価格 \7,260(税抜価格\6,600)

PCのセッティングにより、CONTROL-1、CONTROL-2、にそれぞれ
マスターボリューム、サブウーファーレベル、外部入力ボリューム、ラウドネスレベル、の設定が可能。
モードスイッチは、EQのON/OFF、プリセットの切換、外部入力の切換などの設定が可能。
DSPの機種により機能設定が異なります。詳細は機能設定一覧を参照ください。

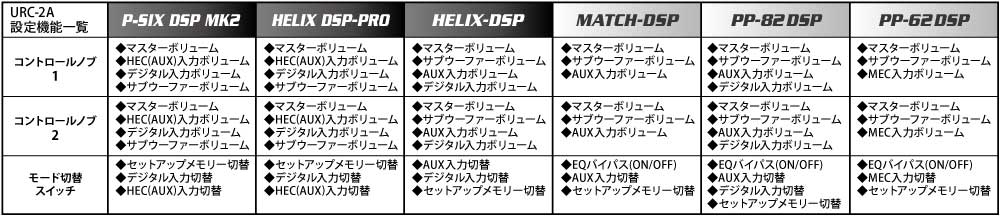

URC-2Aの機能設定一覧
(画像をクリックすると拡大します)
注)P-SIX DSPは、P-SIX DSP MKIIと同等です。
注)PP52DSPは、PP62DSPのMEC入力ボリュームがAUX入力ボリュームになります。
