AUDIOTEC FISCHER GmbH

MADE IN GERMANY

MATCH EXETENSION CARD は用途に応じてプロセッサーアンプの入力を拡張できます。
拡張カードは全5モデル、USB HD AUDIO INPUT / Bluetooth HD INPUT / Optical INPUT /3.5mm AUX INPUT / MEC ANALOG INPUT
MATCH EXETENSION CARD はプロセッサーの機種別の商品になります。
必ず、プロセッサーの機種を確認してください。他モデルへの流用はできません。

USB HD AUDIO INPUT MODULE
希望小売価格 33,000円(税抜価格 30,000円)
PP62DSP
設定有り
PP86DSP
設定有り
UP-6DSP
設定有り
UP-7DSP
×
UP-7BMW
設定有り
UP-8DSP
設定有り
UP-10DSP
設定有り

Bluetooth HD INPUT MODULE
希望小売価格 33,000円(税抜価格 30,000円)
PP62DSP
×
PP86DSP
×
UP-6DSP
設定有り
UP-7DSP
×
UP-7BMW
×
UP-8DSP
設定有り
UP-10DSP
設定有り

OPTICAL INPUT MODULE
希望小売価格 15,400円(税抜価格 14,000円)
PP62DSP
設定有り
PP86DSP
×
UP-6DSP
×
UP-7DSP
×
UP-7BMW
×
UP-8DSP
×
UP-10DSP
×

3.5mm AUX INPUT MODUL
希望小売価格 15,400円(税抜価格 14,000円)
PP62DSP
設定有り
PP86DSP
設定有り
UP-6DSP
×
UP-7DSP
×
UP-7BMW
×
UP-8DSP
×
UP-10DSP
×

ANALOG INPUT MODULE
希望小売価格 22,000円(税抜価格 20,000円)
PP62DSP
×
PP86DSP
設定有り
UP-6DSP
設定有り
UP-7DSP
設定有り
UP-7BMW
×
UP-8DSP
設定有り
UP-10DSP
設定有り

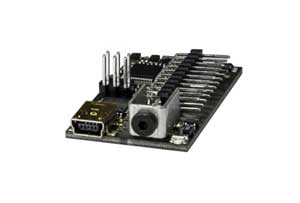

USB HD AUDIO INPUT MODULE   希望小売価格 33,000円(税抜価格 30,000円)

デジタルオーディオ信号入力用のUSB mini-B端子を装備し、
スマートホン、携帯プレイヤーなどのUSB-OTG出力やPCからの
最大192KHz/32bit ※1 までのPCMステレオ信号に対応しました。

USB HD AUDIOモジュールと専用サイドパネルのセット
MECカードは各モデル別の商品のため、他モデルへの流用はできません。

注)本品を使用する場合は必ず、ATF PC-TOOL Version-4.09a以降をご使用し、
相互通信のスピードモードを、FULL Speed または HIGH Speed設定してください。
USB mini-B端子に大きな力を与えないでください。破損する可能性があります。
FULL Speed Mode LED緑
96KHz-24bitまでのファイルに対応(USB-1.1規格)
HIGH Speed Mode LED橙
192KHz-32bitまでのファイルに対応(USB-2.0規格)

※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。

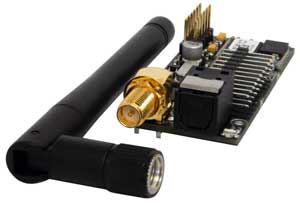

Bluetooth HD INPUT MODULE  希望小売価格 33,000円(税抜価格 30,000円)

BT HD モジュールはワイヤレスによる信号入力機能を装備し、携帯オーディオ機器等から
のBluetoothオーディオ(SBC/AAC/aptX TM/aptX TM HDコーデック)に対応します。
Bluetooth 5.0+EDRを採用し、最大576kbps・48KHz/24bitでのデーターストリーム
に対応します。受信した信号はDSP部へと伝送され、Digital処理を行います。

Bluetooth 機器とのペアリングはDSP PC-TOOLソフトウエア上から簡単に行う事が
可能です。また別売りのリモコン DIRECTOR/CONDUCTORからのペアリング設定や
再生・停止・曲送り・曲戻しの操作が可能です。
さらにDIRECTOR使用時には一部曲名表示も可能です。
(半角英数字のみの対応・再生機器/アプリにより非対応)
ペアリングは最大8台までの機器の登録が可能です。

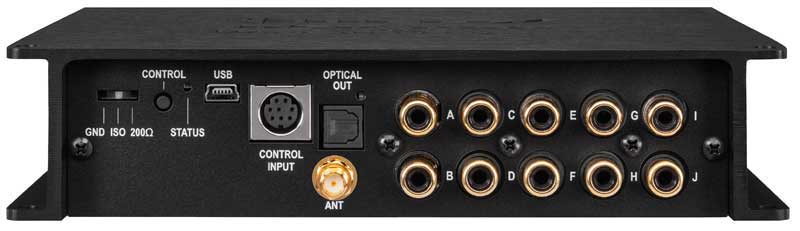

S/PDIF光デジタル出力端子×1系統を装備し、PCMステレオフォーマットのデジタル信号を出力します。
光デジタル出力へのチャンネルルーティングはDSP PC-TOOLソフトウエア上で設定が可能です。
注)BRAX DSP/P-SIX DSP ULTIMATEは本機の光デジタル出力機能は使用できません。

DSP PC-TOOL Ver.5.0 では調整用のWindows PCをBT HD モジュールへBluetooth 接続
することにより、無線での調整作業も可能になります。
注)調整用PC以外の再生機器を BT HD 経由で再生しながらの無線調整は出来ません。


Bluetooth HDモジュール、アンテナと専用サイドパネルのセット
MECカードは各モデル別の商品のため、他モデルへの流用はできません。

主な仕様
ワイヤレス通信方式
Bluetooth 標準規格 v5.0+DER
対応プロファイル
A2DP/AVRCP/SPP
対応コーデック
SBC/AAC/Qualcomm aptX/Qualcomm aptX HD
最大ペアリング機器数
8台
使用周波数帯域
2.4GHz(2402〜2480MHz)
最大通信距離
10m(条件等により変動あり)
デジタル出力端子
光デジタル角型Tos×1系統
出力サンプリングレート
96KHz/24bit または 48KHz/24bit(DSP機器に依存)
出力フォーマット
S/PDIF(ステレオ)
付属品
モデル別専用サイドパネル・アンテナ

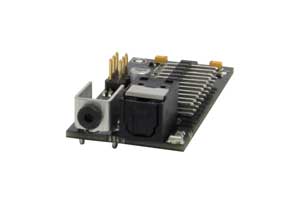

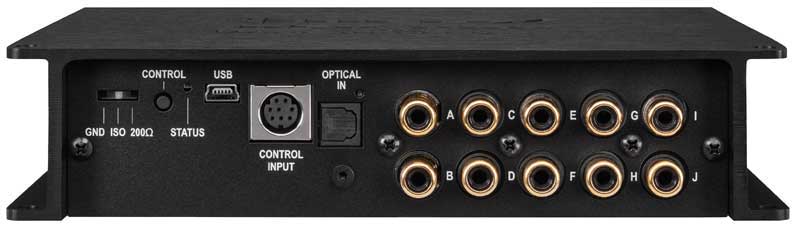

OPTICAL INPUT MODULE   希望小売価格 15,400円(税抜価格 14,000円)

スマートホン、携帯プレイヤーなどから 光入力を介して音楽信号の入力が可能になります。
光入力のサンプルレートは96KHz/24bitまでのS/PDIFデジタル信号に対応しています。

光入力モジュールと専用サイドパネルのセット
MECカードは各モデル別の商品のため、他モデルへの流用はできません。

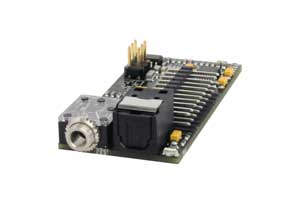

3.5mm AUX INPUT MODULE  希望小売価格 15,400円(税抜価格 14,000円)

スマートホン、携帯プレイヤーなどから 3.5mmミニステレオジャックを介してアナログ信号の入力が
可能になります。A/D変換は96KHz/24bitのサンプルレートのハイレゾリューションです。
光出力は96KHz/24bitのサンプルレートで出力されます。
光出力はATF PC-TOOLで設定すれば、FULL/HP/LP/BPなど自由に行えます。

3.5mmステレオミニジャックモジュールと専用サイドパネルのセット
MECカードは各モデル別の商品のため、他モデルへの流用はできません。


ANALOG INPUT MODULE  希望小売価格 22,000円(税抜価格 20,000円)

スピーカー出力など、ハイレベル2chの信号入力を可能にします。
PP-86DSPに使用すれば、8chアナログ入力(4wayミックス)が可能、
UP 10DSPに使用すれば、10chアナログ入力(4wayミックス)ができます。
A/D変換は96KHz/24bitのサンプルレートのハイレゾリューションです。
ハイレベル入力を使わない場合、3.5mmミニステレオジャックを介して
アナログ信号の入力が可能になります。

アナログ入力モジュールと専用サイドパネルのセット



HELIX Plug&Playは2013年よりMATCHブランドに統一されました

弊社はドイツ AUDIOTEC FISCHER社と契約した正規輸入元です
