AUDIOTEC FISCHER GmbH

MADE IN GERMANY

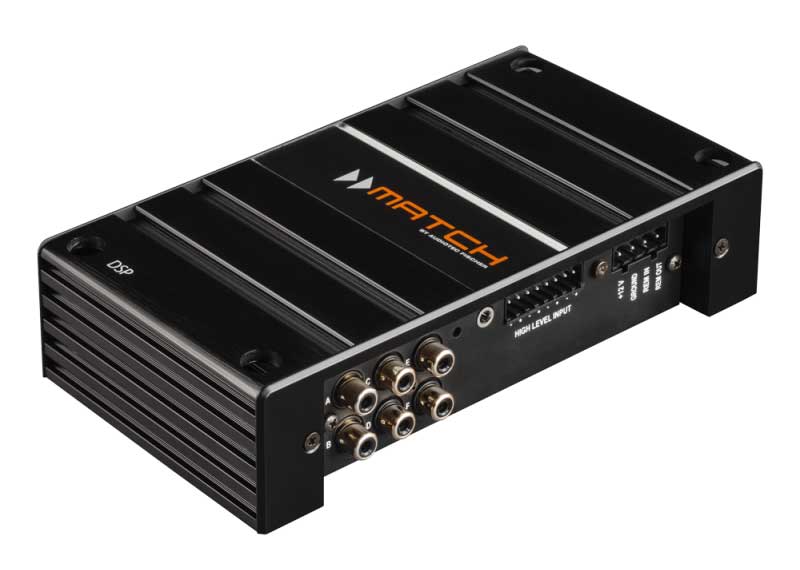

MATCH-DSP 6ch デジタルシグナルプロセッサー   希望小売価格 ¥50,000 + 税
内部処理の動作サンプルレート48KHz/24bitを達成した
オーディオプロセッサーです。
ミニステレオ入力も装備しました。

内部処理サンプリングレート 48KHz-24bit
high_res_logo_48_24.jpg pc_tyousei_kanou_icon.gif
ハイレゾリューションの詳細は上のロゴをクリックかこちら

MATCH-DSPは最大6chのアクティブディバイダーとして使用できる
ハイレベル4ch入力(スピーカー出力)に対応したシグナルプロセッサーです。
別売りのPP-RCAを使用すればRCA入力にも対応しています。
全ての調整(DIV/EQ/TIME/PHASE/etc)は6ch独立、PCによって行います。
56bit プロセッサーを装備しクロック周波数172MHz、動作サンプルレートは48KHz/24Bit
高音質Asahi Kasei 社製A/D、D/Aコンバーター、高音質オペアンプ搭載により
高調波歪率0.004%以下、S/N比106dB以上を達成しています。
調整はリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。
ソフトウエアを見直し演算速度の高速化が実現し、更に細かいステップでの調整が可能になりました。

プロセッサーモデル別の主な仕様一覧表はこちら

DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。

48KHz/24bitは「ハイレゾリューションオーディオ」と定義されてます。

サイドパネル入出力側
RCA出力6ch、φ3.5ミニステレオ外部入力、ハイレベル入力4ch、電源リモート端子

サイドパネルコントロール端子側
動作インジケーター、MicroSDスロット、Mini-USB、コントローラー端子


PP-RCA              希望小売価格 ¥7,000 + 税
PP-RCA はMATCH-DSP の入力端子にRCA入力を可能にするアダプターです。
PP-RCAを使用する場合には本体内基板上のジャンパーピンを外して設定を変更します。
PC-TOOLの画面
上左:クロスオーバーイコライザー調整画面 上右:タイムアライメント調整画面
下左:入力選択調整画面 下右:外部入力レベル、リモコン設定など
(画像をクリックすると拡大します)
PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

本体のメモリーについて
MATCH DSP はメモリー1メモリー2、の2つのメモリーを持っています。
PCセットアップはメモリー1へ、SDカードのデーターはメモリー2へ、それぞれ保存されます。
保存されたデーターは本体にあるCONTROLスイッチで切り替えることができます。
サウンドの異なるセットアップの切替使用に便利な機能です。


MATCH-DSP オーディオ仕様
ハイレベル入力
4chスピーカーインプット
外部入力/入力感度
3.5φミニステレオジャック/100mV
入力感度
ハイレベル入力:11V
RCA出力端子、出力電圧
6ch OUT PUT、出力電圧4V
周波数特性(+0/-1dB)
10〜22KHz
高調波歪率
0.004%
DSP
56bitプロセッサー×1基、クロック周波数:172MHz
動作サンプルレート
48KHz / 24bit
A/Dコンバーター
高音質 24bit Asahi Kasei 社製
D/Aコンバーター
高音質 24bit Asahi Kasei 社製
SN比
105dB以上
出力レベル
5dB〜-60dB
動作電源電圧
9.6V〜18.0V
消費電流(無信号時)
500mA(0.5A)
その他
コントロール入力端子、MicroSDスロットUSBmini端子(PC接続用)

電源、グランド、リモートイン、リモートアウト
外形サイズW×H×D
185×44×100(mm)
重量
760g
付属品
USBケーブル1.8m

MATCH-DSP セットアップ スペック
ハイパス
20〜20KHz(1/48オクターブステップ)
ローパス
20〜20KHz(1/48オクターブステップ)
ハイパス(ウーファーch)
20〜100Hz(1Hzステップ)
ローパス(ウーファーch)
20〜300Hz(1Hzステップ)
肩特性
Butterworth:6/12/18/24/30(dB/oct)

Bessel:6/12/18/24/30(dB/oct)

Chebychev:6/12/18/24/30(dB/oct)

Linkwitz:12/24(dB/oct)

Self-define12(dB/oct)+Q:0.5〜2.0(0.1ステップ)
イコライザ
30バンド1/3オクターブ:1/24オクターブ微調整付
イコライザ(ウーファーch)
12バンド1/3オクターブ:1/24オクターブ微調整付
イコライザレベル調整幅
-15〜+6dB(1dBステップ)
イコライザQ特性
0.5〜15.0(0.1ステップ)
タイムアライメント
0〜-530.5cm(7mm=0.02msステップ)
位相調整
0度、または 180度
位相調整(ウーファー)
0〜180度 22.5度ステップ(8ステップ)
調整用ソフトウエア
ATF DSP PC-Tool(Webよりダウンロード)
対応OS
Microsoft Windows XP/Vista(32bit/64bit)/Windows-7/8/10(32bit/64bit)
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ




HELIX Plug&Playは2013年よりMATCHブランドに統一されました

弊社はドイツ AUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
