AUDIOTEC FISCHER GmbH
MADE IN GERMANY
MATCH DSP 6ch デジタルシグナルプロセッサー 希望小売価格 55,000円（税抜価格 50,000円）
内部処理の動作サンプルレート48KHz/24bitを達成した
オーディオプロセッサーです。
ミニステレオ入力も装備しました。
内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
MATCH-DSPは最大6chのアクティブディバイダーとして使用できる
ハイレベル4ch入力（スピーカー出力）に対応したシグナルプロセッサーです。
別売りのPP-RCAを使用すればRCA入力にも対応しています。
全ての調整（DIV/EQ/TIME/PHASE/etc）は6ch独立、PCによって行います。
56bit プロセッサーを装備しクロック周波数172MHz、動作サンプルレートは48KHz/24Bit
高音質Asahi Kasei 社製A/D、D/Aコンバーター、高音質オペアンプ搭載により
高調波歪率0.004％以下、S/N比106dB以上を達成しています。
調整はリニアに反映されるので、実際に試聴しながらストレス無く調整が可能です。
ソフトウエアを見直し演算速度の高速化が実現し、更に細かいステップでの調整が可能になりました。
プロセッサーモデル別の主な仕様一覧表はこちら
DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。
48KHz/24bitは「ハイレゾリューションオーディオ」と定義されてます。

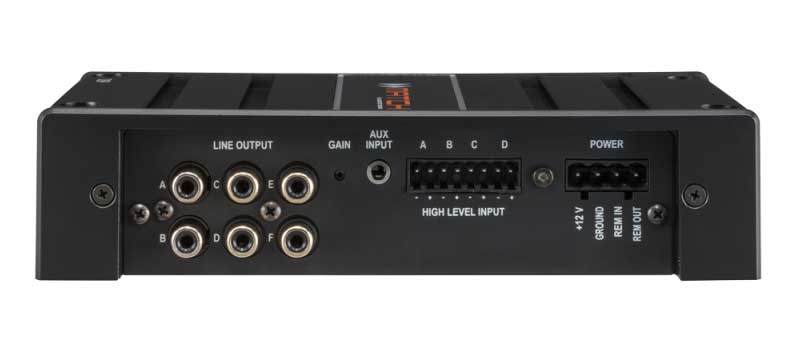

サイドパネル入出力側
RCA出力6ch、φ3.5ミニステレオ外部入力、ハイレベル入力4ch、電源リモート端子

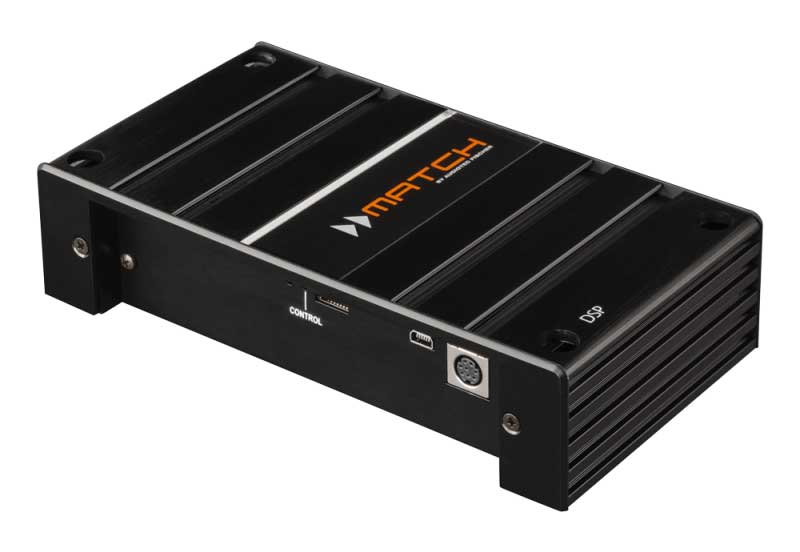

サイドパネルコントロール端子側
動作インジケーター、MicroSDスロット、Mini-USB、コントローラー端子
販売終了

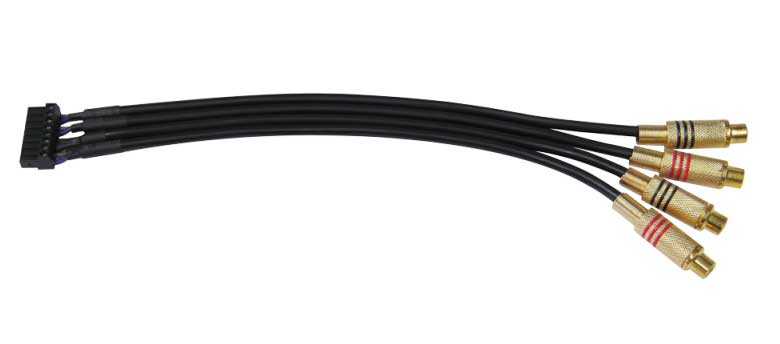

PP-RCA 0.1m RCAケーブル 希望小売価格 7,700円（税抜価格 7,000円）
PP-RCA はMATCH-DSP の入力端子にRCA入力を可能にするアダプターです。
PP-RCAを使用する場合
8ピンコネクター近くにある基板上のジャンパーピンを外してください。
RCAラインレベルの信号を入力できる様になります。
オプションケーブルの詳細は左上の『オプションケーブル』ボタン、またはこちら
PC-TOOLの画面
上左：クロスオーバーイコライザー調整画面 上右：タイムアライメント調整画面
下左：入力選択調整画面 下右：外部入力レベル、リモコン設定など
|
|
|
|
PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

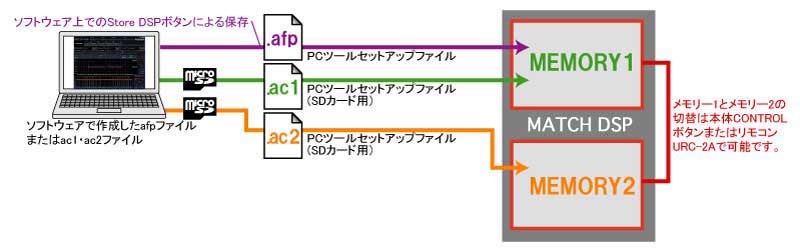

本体のメモリーについて
MATCH DSP はメモリー1、メモリー2、の2つのメモリーを持っています。
PCセットアップはメモリー1へ、SDカードのデーターはメモリー2へ、それぞれ保存されます。
保存されたデーターは本体にあるCONTROLスイッチで切り替えることができます。
サウンドの異なるセットアップの切替使用に便利な機能です。
MATCH-DSP オーディオ仕様
| ハイレベル入力 |
4chスピーカーインプット |
| 外部入力/入力感度 |
3.5φミニステレオジャック/100mV |
| 入力感度 |
ハイレベル入力：11V |
| RCA出力端子、出力電圧 |
6ch OUT PUT、出力電圧4V |
| 周波数特性(+0/-1dB) |
10〜22KHz |
| 高調波歪率 |
0.004% |
| DSP |
56bitプロセッサー×1基、クロック周波数：172MHz |
| 動作サンプルレート |
48KHz / 24bit |
| A/Dコンバーター |
高音質 24bit
Asahi Kasei 社製 |
| D/Aコンバーター |
高音質 24bit
Asahi Kasei 社製 |
| SN比 |
105dB以上 |
| 出力レベル |
5dB〜-60dB |
| 動作電源電圧 |
9.6V〜18.0V |
| 消費電流（無信号時） |
500mA（0.5A） |
| その他 |
コントロール入力端子、MicroSDスロットUSBmini端子（PC接続用） |
| 電源、グランド、リモートイン、リモートアウト |
|
| 外形サイズＷ×Ｈ×Ｄ |
185×44×100(mm) |
| 重量 |
760g |
| 付属品 |
USBケーブル1.8m |
MATCH-DSP セットアップ スペック
| ハイパス |
20〜20KHz（1/48オクターブステップ） |
| ローパス |
20〜20KHz（1/48オクターブステップ） |
| ハイパス（ウーファーch） |
20〜100Hz（1Hzステップ） |
| ローパス（ウーファーch） |
20〜300Hz（1Hzステップ） |
| 肩特性 |
Butterworth：6/12/18/24/30（dB/oct） |
| Bessel：6/12/18/24/30（dB/oct） |
|
| Chebychev：6/12/18/24/30（dB/oct） |
|
| Linkwitz：12/24（dB/oct） |
|
| Self-define12（dB/oct）+Q：0.5〜2.0（0.1ステップ） |
|
| イコライザ |
30バンド1/3オクターブ：1/24オクターブ微調整付 |
| イコライザ（ウーファーch） |
12バンド1/3オクターブ：1/24オクターブ微調整付 |
| イコライザレベル調整幅 |
-15〜+6dB（1dBステップ） |
| イコライザQ特性 |
0.5〜15.0（0.1ステップ） |
| タイムアライメント |
0〜-530.5cm（7mm=0.02msステップ） |
| 位相調整 |
0度、または 180度 |
| 位相調整（ウーファー） |
0〜180度 22.5度ステップ（8ステップ） |
| 調整用ソフトウエア |
ATF DSP PC-Tool（Webよりダウンロード） |
| 対応OS |
Microsoft
Windows XP/Vista(32bit/64bit)/Windows-7/8/10(32bit/64bit) |
| システム要件 |
1GHz以上のCPU、1GHz以上のRAM、 |
| 25MB以上のHDD空容量、USB2.0ポート |
|
| 解像度1024×768以上のディスプレイ |
HELIX Plug＆Playは2013年よりMATCHブランドに統一されました
弊社はドイツ AUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
