AUDIOTEC FISCHER GmbH

MADE IN GERMANY
プロセッサーとウーファー機能をON/OFFできるスイッチボックス

このスイッチボックスは、PP41DSP/PP50DSP/PP52DSP/PP62DSPプロセッサーと
PP-7Eなどのサブウーファーを独立してON/OFFさせ試聴がおこなえます。
主に販売店様のデモカー用に開発されました。
ユーザーユースでもノーマルとの比較試聴やサブウーファーのON/OFFが可能なので、
便利な機能としてご利用できます。
PP41DSP/PP50DSP/PP52DSP/PP62DSP/PP-7Eへの接続は
付属のコネクター付きケーブルで簡単におこなえます。

販売終了
スイッチボックス         希望小売価格 ¥35,000 + 税

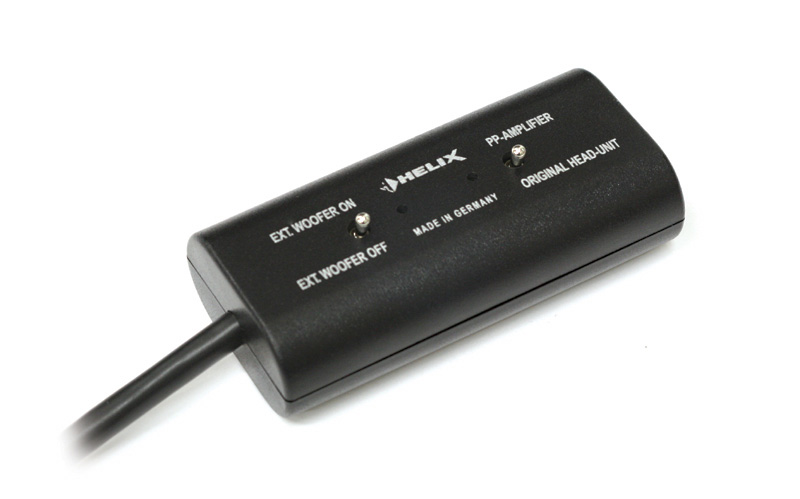

コントローラー部
プロセッサー/ サブウーファー それぞれ独立してON/OFFが可能
注1)本品は4スピーカー(Front/Rear) + サブウーファーシステムのみに対応しています。
フロント2WAY + サブウーファーシステムには使用できません。

注2)本品はバックアップ電源で動作する仕様です。キースイッチをOFFにした場合は
コントローラーのスイッチも必ずOFFにしてください。

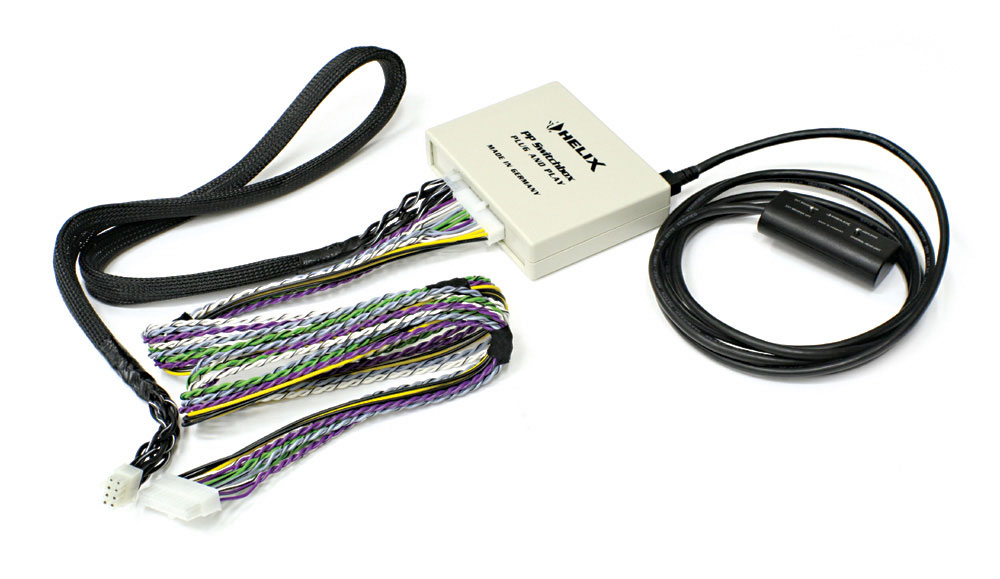

スイッチボックス 主な仕様
コントローラー
2.5mケーブル
8ピンケーブル
0.8m
20ピンケーブル
0.8m
リレー接点容量
20A
外形サイズH×W×D
18×79×35(mm) コントローラー

30×130×100(mm) 本体

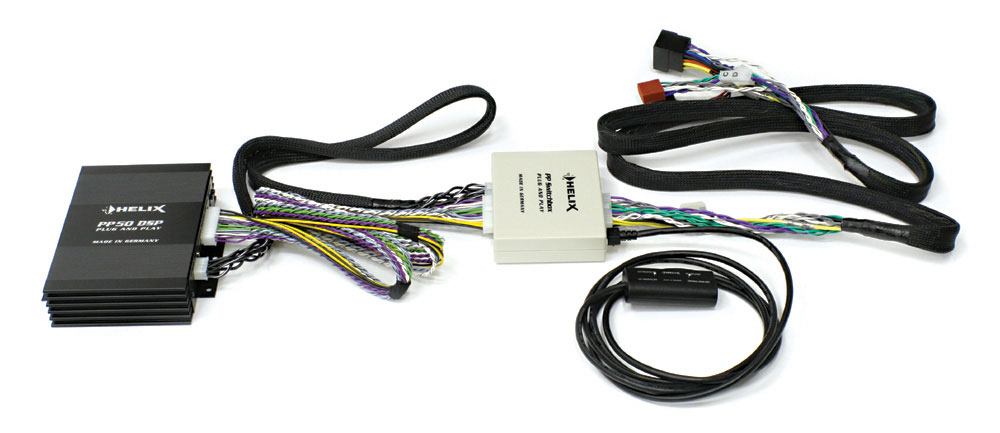

PP50DSP との組み合わせ
車両側ハーネスとPP50DSPの間に接続します。
PP41DSP/PP52DSP/PP62DSPも同様の接続になります。

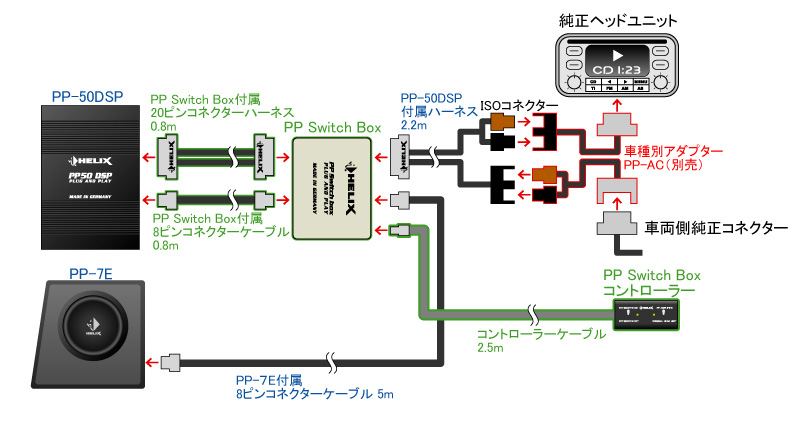

全体配線
全ての配線は付属のコネクター付きケーブルで簡単におこなえます。

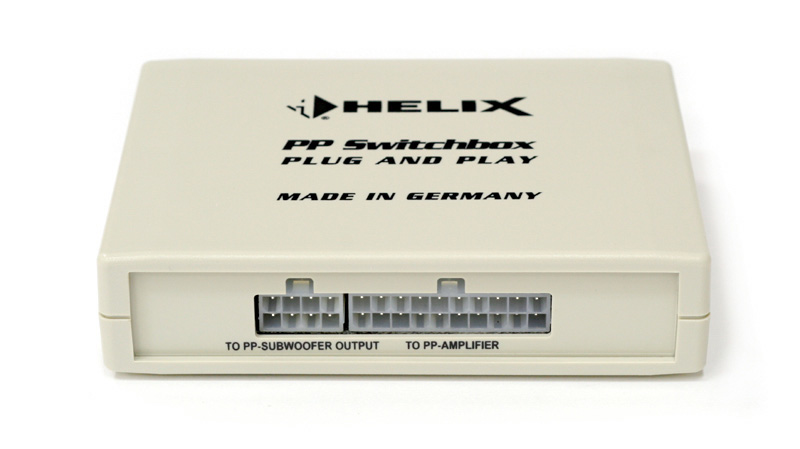

スイッチボックス入力側
左右共にプロセッサーの出力コネクターへ

スイッチボックス出力側
左:コントローラ端子 中:純正ヘッドユニットへ 右:PP-7Eなどウーファーへ




HELIX Plug&Playは2013年よりMATCHブランドに統一されました

弊社はドイツ AUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
