セットアップ
PP-52 DSPのセッティングには2つの方法があります。
データー提供終了
1、Webから車両データーをダウンロードし、MicroSDカードによって設定する 車種別セットアップ
車種別に音響特性を測定したデーターからサウンドクオリティーを改善した音響データーを
Webよりダウンロード。Micro SDカードに保存しPP-52 DSPにセットアップを行う。
PP-52 DSPのフルスペックが使用されています。
車種別セットアップの場合はシステム構成を設定するのをディップスイッチで行います。
ディップスイッチ詳細

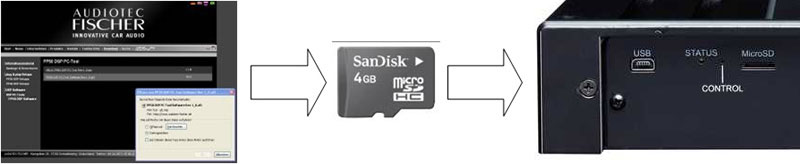

セットアップを行うには、オーディオテックフィッシャー社のPP 52 Setup から車種別のデーターを
ダウンロードし、Micro SDカードに保存後にPP 52 DSPのMicro SDスロットにセットすることで
車種別音響特性を元に適正な調整が施されたデーターを簡単にセットアップできます。
セットアップデーターは左項のダウンロードボタンから取り込めます
2、専用のPCソフトウエアをダウンロードして、高度で細かな設定が簡単に行なえる PC-セットアップ
WebよりPC Tool setup アプリケーションをダウンロードし、PCとPP-52DSPに接続して調整します。
アプリケーションを立ち上げセットアップ画面を見ながら細かい調整を行います。
PP-52 DSPのフルスペックが使用できます。
PCセットアップの場合はシステム構成を設定するのをディップスイッチで行います。
ディップスイッチ詳細

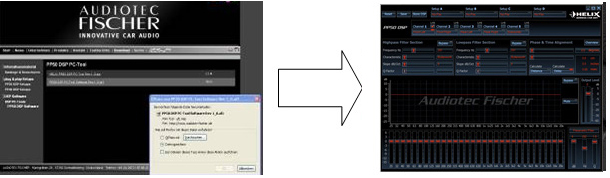

WebからPC Toolソフトウエアのファイルをダウンロードします。
ダウンロードしたファイルはZIPで圧縮されていますので、解凍してください。
フォルダー内のアプリケーションPP-52 DSP PC Toolが立ち上がる事を確認ください。
調整するにはPP-52 DSP と PC をUSBケーブル接続する必要があります。
接続後にPP-52 DSP PC Toolが立ち上るとPP-52 DSPを認識し調整する事ができます。
PP-52 DSP PC TOOLソフトウエアは左項のダウンロードボタンから取り込めます
PCセットアップを行うには最新のアプリケーションソフトと最新のaf1データーファイルが必要です。
最新のアプリケーションソフトは調整に使用するPCへ、最新のaf1データーファイルはPP-52 DSP本体へ
アップデートします。詳しくは取扱説明書を参照お願いします。
af1ファイルは左項のダウンロードボタンから取り込めます

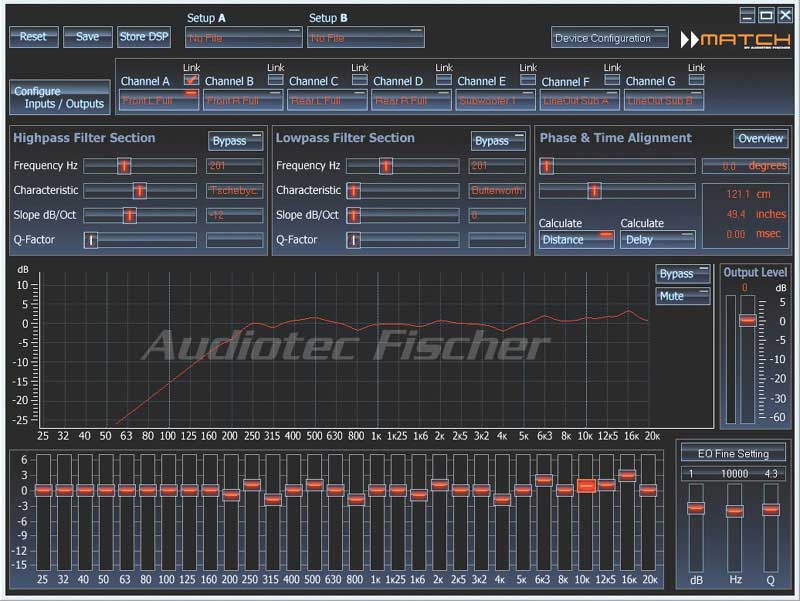

PCセットアップモードの調整スクリーン
ハイパス、ローパス、スロープ、30バンドグラフィックイコライザー、パラメトッリックイコライザー
タイムアライメント、信号レベルは、全7チャネル独立して行えるので細かな設定が可能です。

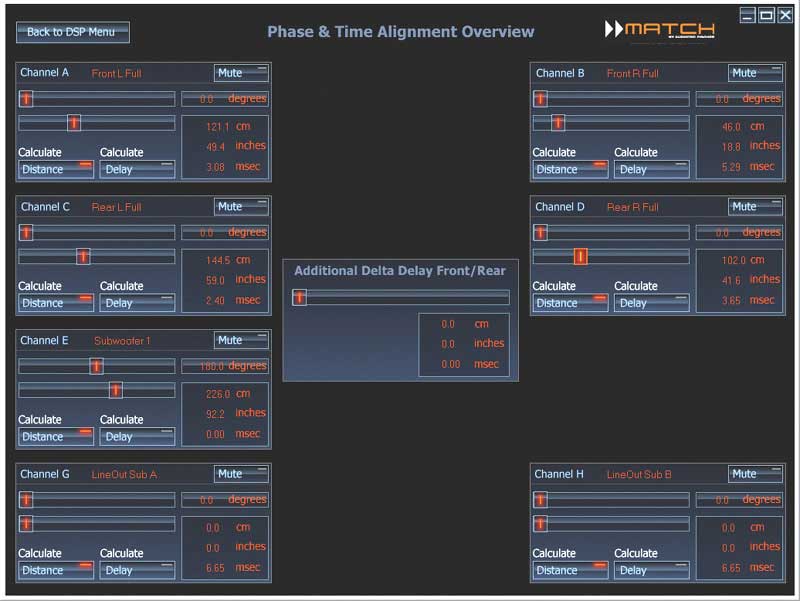

タイムアライメント調整スクリーン
タイムアライメントは7ch同時に調整がおこなえます。

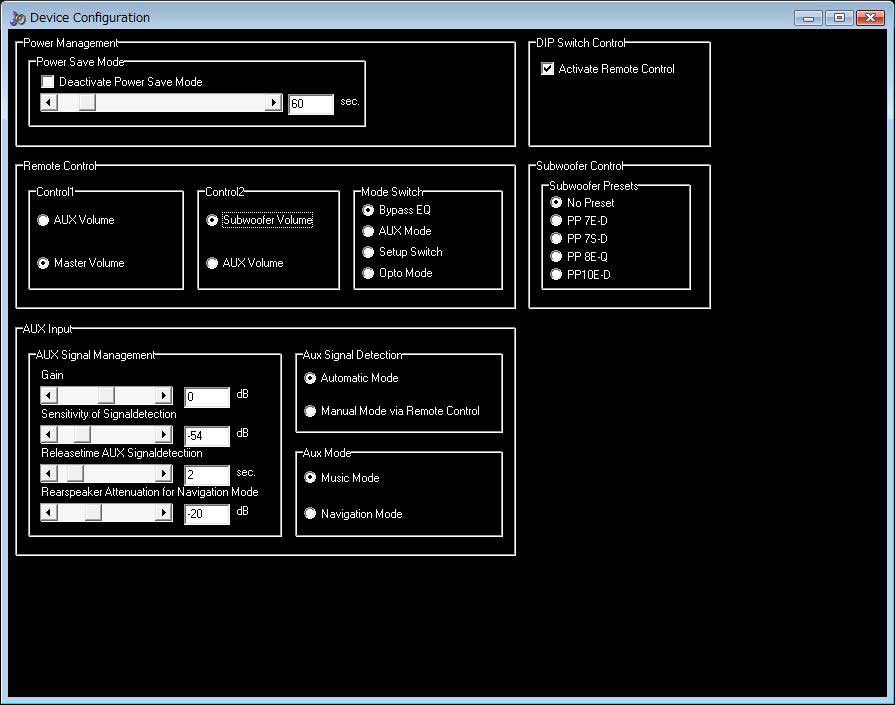

URC-A2ユニバーサルリモコンの設定スクリーン
CONTROL-1、CONTROL-2、にそれぞれマスターボリューム、サブウーファーレベル、
外部入力ボリューム、ラウドネスレベル、の設定が可能。
モードスイッチは、EQのON/OFF、プリセットの切換、外部入力の切換などの設定が可能。
MTK-1（別売）使用時のRTA測定画面
測定結果と設定したリファレンス特性をDSP PC-Toolと同じ1/3オクターブの30バンドで表示します。
音圧差を数値で表示しますので、イコライザー調整作業が容易になります。
MTK-1 RTA測定ツールキット 希望小売価格 66,000円（税抜価格 60,000円）
MTK-1はATF DSP PC-Tool ソフトウエア用のRTA測定ツールキットです。
PC-Tool ソフトウエア上でセットアップ作業と同時にRTA測定を行うことが可能ですので、
測定結果を反映しながらの調整作業が可能になります。
測定用コンデンサーマイクとプリアンプはXLNケーブルで接続し、
プリアンプをWindows PCとはUSBケーブルで接続します。

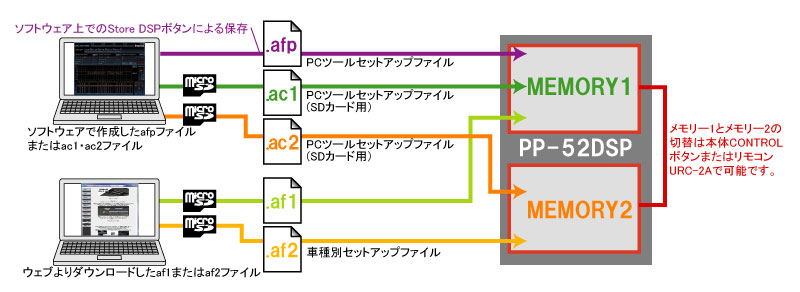

本体のメモリーについて
PP-52 DSP はメモリー1、メモリー2、の2つのメモリーを持っています。
ファクトリーセットアップ、車種別セットアップのデーターはメモリー2へ
PCセットアップはメモリー1へ、それぞれ保存されます。
保存されたデーターは本体にあるCONTROLスイッチで切り替えることができます。
車種別セットアップとPCセットアップの切替使用に便利な機能です。
PP52 DSP コントロールスイッチは Micro DS カードスロットの隣に位置してます
