AUDIOTEC FISCHER GmbH

MADE IN GERMANY

UP-10DSP 11chDSP内蔵10chパワーアンプ    希望小売価格 \176,000(税抜価格\160,000)
光デジタル入力端子:96KHz/24bitフォーマット対応

内部処理サンプリングレート 48KHz-24bit
high_res_logo_48_24.jpg pc_tyousei_kanou_icon.gif aco.jpg adep.3.jpg virtual_ch_pro.jpg
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら

EISA Best Product 2021-2022の栄冠に選ばれました!

新開発のUP 10DSP は、11chDSPを内蔵した10chパワーアンプ。
Class GD動作でハイパワーと超低消費電力を実現した
新世代のプロセッサーアンプです。
多チャンネル化する純正オーディオに対応しています。

UP 10DSPのハイレベル入力は8ch、更にMEC ANALOG IN を使用すれば
トータル10chのハイレベル入力が実現します。
また、入力した信号は4系統までミックスしてレベル調整が可能、
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。

オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト)機能の使用性が向上しました。
(画像をクリックすると拡大します)

DSP処理の心臓部にはクロック周波数295MHzのアナログデバイセズ製64bitプロセッサーを
装備し、内部サンプルレートは48kHz/24Bitで動作します。
高音質バーブラウン製24bitA/D・D/Aコンバーター、高音質オペアンプ搭載により、高調波歪
率0.03%以下、S/N比105dB以上を達成しています。

今回、DIRECTORなどコントローラー接続端子が10ピン角形コネクターに進化しました。
相互通信に8ピン、残りの2ピンはDIRECTORなどの常時電源と
グランドが別売りケーブルで接続可能になります。
10ピン-8ピンDINの変換ケーブルが付属されてます。

パワーアンプ部の定格出力は、Ach〜Hchが65W RMS×8ch 4Ω、Ich/Jch が160W RMS×2ch 2Ωを実現しています。
加えてプリアウト1chを装備していますので、別途市販パワーアンプ等の接続も可能です。
Class GDコンセプトではNFB(ネガティブフィードバック)回路にフィルター回路を設けて
高周波成分を打ち消すので、出力回路に余分なフィルターを通さず音楽信号を出力することを
達成しました。これにより負荷インピーダンスによる周波数特性の変化が無く、低歪化を実現
しています。またダンピングファクター100以上と高音質再生を可能にしています。

調整アプリケーションDSP PC-Tool Ver.4.77aで細かい設定が可能、出力/EQレベルは
0.25dBステップ、タイムアライメントは7.1mmステップ、HP/LPのスロープは-42dB/octまで対応しています。
【Real Center】独自アルゴリズムのセンター信号生成により自然なフロントステージを実現
【Dynamic Bass Enhancement】シート下サブウーファーに最適化された低域信号を増幅
【Sub Xpander】超低域信号を増幅
【Stage Xpander】フロントステージの広がり感を増幅
【Clarity Xpander】高域の透明感を向上

外部入力として光デジタル入力端子×1系統を標準装備しています。さらにオプションのMEC
モジュールを追加可能なMECスロットを1基搭載しています。
外部入力を使用する場合、ボリューム調整および入力切替に
オプションのDIRECTOR/URC-3リモコンが必要になります。
光デジタル入力、MECモジュール入力を使用している場合に、
PDC、電話、ナビ音声などの自動切換も可能、
調整アプリケーションで設定ができます。

別売りのオプションケーブル、PP-BMW 1.9RAM-HK / PP-MB 1.9MBUX-BUR を使用すれば、
BMWハーマンカードンシステム、MercedesBenzブルメスターシステムへカプラーオン接続ができます。
その場合、MEC ANALOG INモジュールが必要です。
オプションケーブルの詳細は、左上のオプションケーブルボタン、または、こちら

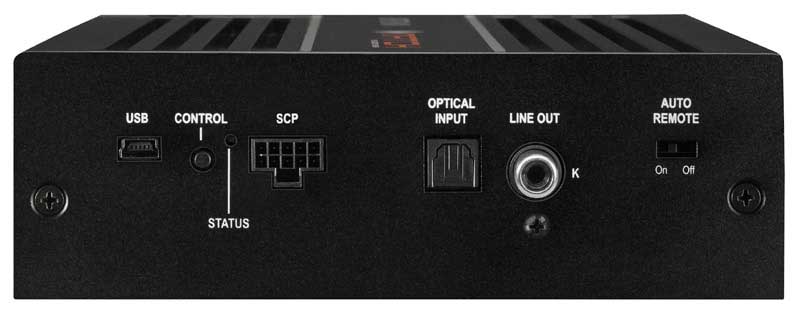

UP 10DSP コントローラー接続側
MINI-USBはPC専用端子、 SCP 10ピンコネクターはDIRECTORなどコントローラー接続端子、
光デジタル入力端子、 プリアウト端子、オートリモート切換スイッチを装備。

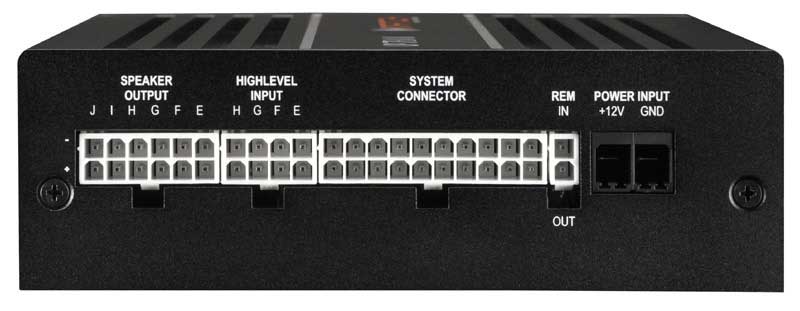

UP 10DSP 入出力接続側

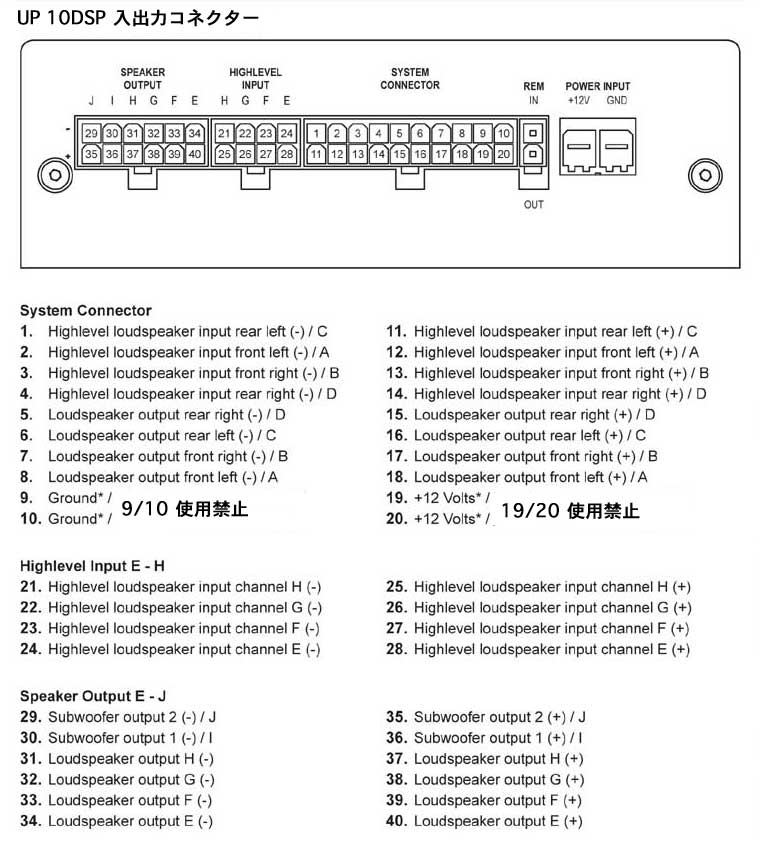

12ピン6chスピーカー出力コネクター、 8ピン4chハイレベル入力コネクター、
20ピンシステムコネクター、2ピンリモートイン/アウトコネクターを装備。


クリックすると拡大します

PC-TOOL の設定
MEC ANALOG IN を使う場合の入力の設定
クリックすると拡大します

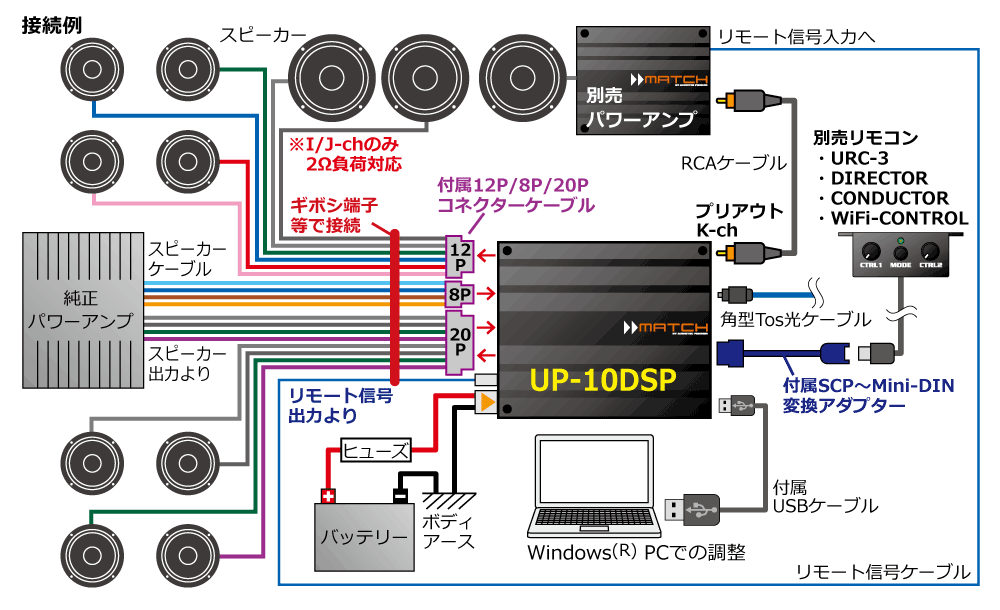

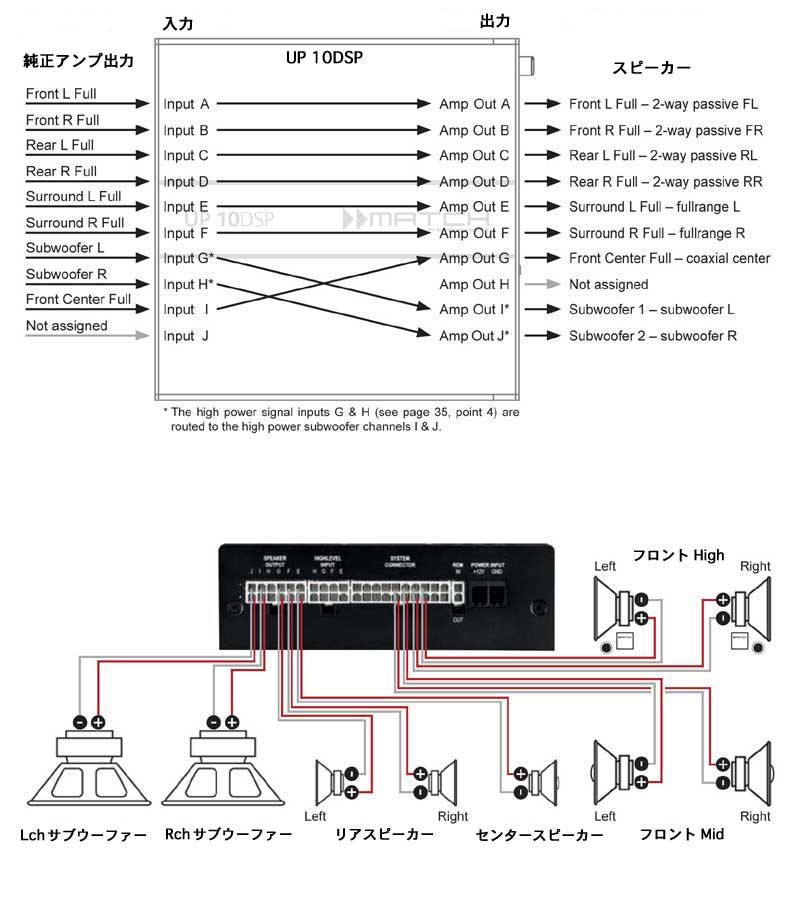

UP 10DSP 入出力
MEC ANALOG IN を使用、トータル10chのハイレベル入力が可能


UP 10DSP 主な仕様
チャンネルモード
8ch + 2ch + 1ch(プリアウト)
出力電力
65W RMS×8ch 4Ω(Ach〜Hch)

160W RMS×2ch 2Ω(Ich/Jch サブウーファー)
ダンピングファクター
100以上
入力感度
Ach-Fchハイレベル:4V〜16V

Gch-Hchハイレベル:4V〜16V/8V〜32V
入力インピーダンス
9-33Ω ADEP.3
オートパワーオン機能
対応 (ON/OFFスイッチはサイドパネルに装備)
光デジタル入力
角形TOS×1系統(SPDIF:6-96KHz/24bit)
周波数特性(+0/-1dB)
20〜22KHz
高調波歪率
0.03%
DSP
64bitプロセッサー、クロック周波数:295MHz
動作サンプルレート
48KHz/24bit
A/Dコンバーター
高音質24bit バーブラウン社製
D/Aコンバーター
高音質24bit バーブラウン社製
SN比
105dB以上(デジタル入力時)、103dB以上(アナログ入力時)
出力レベル
5.0dB〜-30dB
各部レベル調整ステップ
0.10dB / ステップ
タイムアライメントステップ
7.1mm / ステップ
動作電源電圧
10.5V〜17.0V(5秒間/6Vまでの短時間電源電圧低下に対応)
外部入力
別売MEC-カード(USB HD AUDIO、MEC ANALOG IN)
入出力端子
専用20ピン、12ピン、8ピンコネクター
その他
コントロール10ピン入力端子、HECスロット、USBmini端子(PC接続用)
アイドリング電流
500mA
リモート出力電流
500mA(MAX)
ヒューズ
MINI 25A×2
外形サイズW×H×D
163×46×145(mm)
重量
1.26 Kg

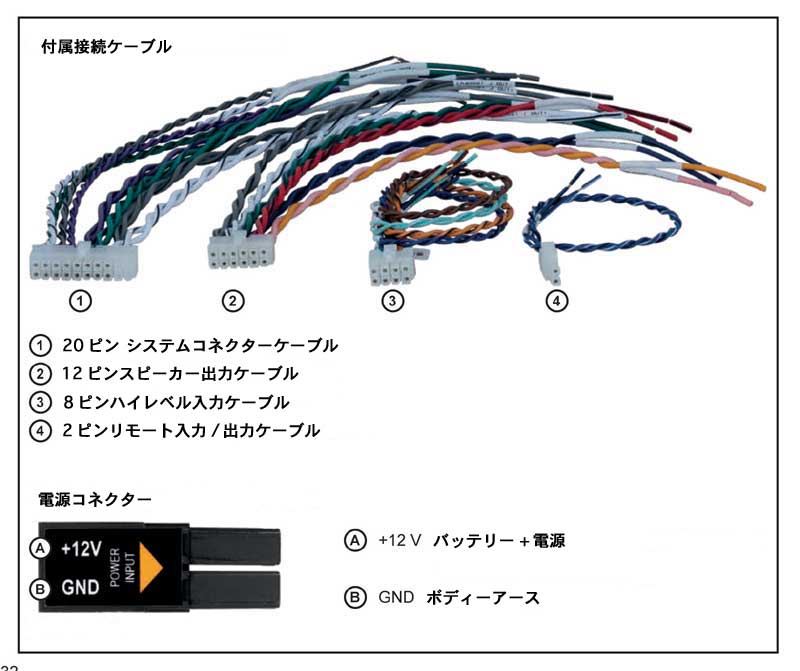

付属品
接続ケーブル一式

2ピン電源コネクター

USBケーブル(PC接続用)

取付金具

PC-Toolセットアップ スペック
ハイパス(フロント/リア/センター)
20〜20KHz 1/48オクターブステップ
ローパス(フロント/リア/センター)
20〜20KHz 1/48オクターブステップ
ハイパス(ウーファー)
20〜100Hz 1Hzステップ
ローパス(ウーファー)
20〜300Hz 1Hzステップ
肩特性
Butterworth/Bessel/Chebychev/Linkwitz/self-define
Butterworth スロープ
6/12/18/24/30(dB/oct)
Bessel スロープ
6/12/18/24/30(dB/oct)
Chebychev スロープ
6/12/18/24/30(dB/oct)
Linkwitz スロープ
12/24(dB/oct)
self-define スロープ
12dB/oct固定+Q:0.5〜2.0 (0.1ステップ)
イコライザ(F/R)
30バンド(1/3octステップ)+中心周波数調整(1/6octステップ)
イコライザ(Woofer)
15バンド(2/3octステップ)+中心周波数調整(1/6octステップ)
タイムアライメント
0〜-425.00cm (7.1mm=0.02mSステップ)
位相調整(フロント/リア/センター)
0〜348.75度 11.25度ステップ
位相調整(ウーファー)
0〜348.75度 11.25度ステップ
調整用ソフトウエア
ATF DSP PC-Tool V4.77a以降(Webよりダウンロード)
対応OS
Microsoft Windows-7/8/10
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ


PC-TOOLの画面
上左:クロスオーバーイコライザー調整画面 上右:タイムアライメント調整画面
下左:入力選択調整画面 下右:外部入力レベル、リモコン設定など
(画像をクリックすると拡大します)
PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

DIRECTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-3で行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-3/RTAボタン、またはDIRECTORをクリック。




HELIX Plug&Playは2013年よりMATCHブランドに統一されました

弊社はドイツ AUDIOTEC FISCHER社と契約した正規輸入元です
お問い合わせは弊社 e-mail:office@ms-line.co.jp まで
