UP-4DSP 5chDSP内蔵4chパワーアンプ 希望小売価格 99,000円（税抜価格 90,000円）
光デジタル入力端子：96KHz/24bitフォーマット対応
内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
新開発のUP 4DSP は、5chDSPを内蔵した4chパワーアンプ。
Class GD動作でハイパワーと超低消費電力を実現した
新世代のプロセッサーアンプです。
多チャンネル化する純正オーディオに対応しています。
リモコン接続端子は10ピンSCP端子を採用しました。
SCP端子に接続されたDIRECTORにはUP 4DSPから電源が供給させます。
UP 4DSPのハイレベル入力は4chの仕様です。
入力した信号は2系統までミックスしてレベル調整が可能、
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
（画像をクリックすると拡大します）
DSP処理の心臓部にはクロック周波数295MHzのアナログデバイセズ製64bitプロセッサーを
装備し、内部サンプルレートは48kHz/24Bitで動作します。
高音質バーブラウン製24bitA/D・D/Aコンバーター、高音質オペアンプ搭載により、高調波歪
率0.03％以下、S/N比101dB以上を達成しています。
パワーアンプ部の定格出力は、Ach/Bchが60W RMS×2ch 4Ω
Cch/Dch が85W RMS×2ch 4Ω、140W RMS×2ch 2Ωを実現しています。
Class GDコンセプトではNFB（ネガティブフィードバック）回路にフィルター回路を設けて
高周波成分を打ち消すので、出力回路に余分なフィルターを通さず音楽信号を出力することを
達成しました。これにより負荷インピーダンスによる周波数特性の変化が無く、低歪化を実現
しています。またダンピングファクター50以上と高音質再生を可能にしています。
また、プリアウト1chを装備していますので、別途市販パワーアンプ等の接続も可能です。
調整アプリケーションDSP PC-Tool Ver.6.XX で細かい設定が可能、出力/EQレベルは
0.25dBステップ、タイムアライメントは7.1mmステップ、HP/LPのスロープは-42dB/octまで対応しています。
【Real Center】独自アルゴリズムのセンター信号生成により自然なフロントステージを実現
【Dynamic Bass Enhancement】サブウーファーに最適化された低域信号を増幅
【Sub Xpander】超低域信号を増幅
【Clarity Xpander】高域の透明感を向上
PDC、電話、ナビ音声などの自動切換も可能、調整アプリケーションで設定ができます。
外部入力として光デジタル入力端子×1系統を標準装備しています。
外部入力を使用する場合、ボリューム調整および入力切替に
オプションのDIRECTOR/CONDUCTOR/URC-3/URC-1リモコンが必要になります。
注）URC-3を使用する場合、別売りのSCP-MINI DIN 変換アダプターが必要です。

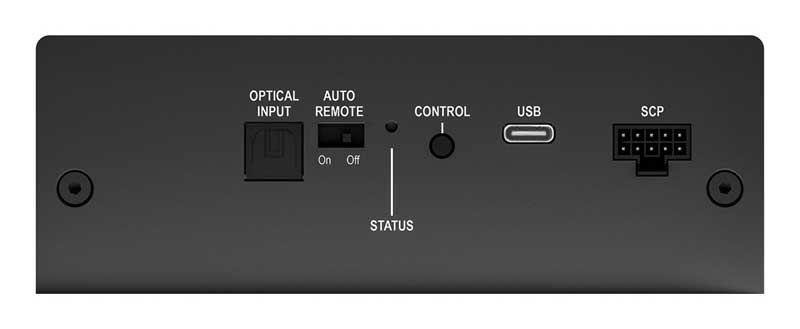

UP 4DSP コントローラー接続側
光デジタル入力端子、オートリモートON/OFFスイッチ、CONTROLスイッチ、
PC接続用USB-C端子、SCPコントローラー専用端子を装備しています。

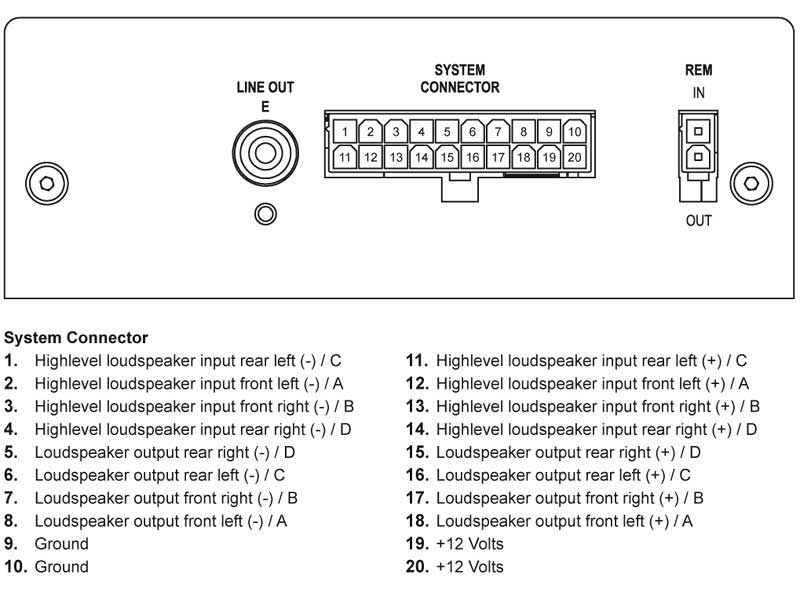

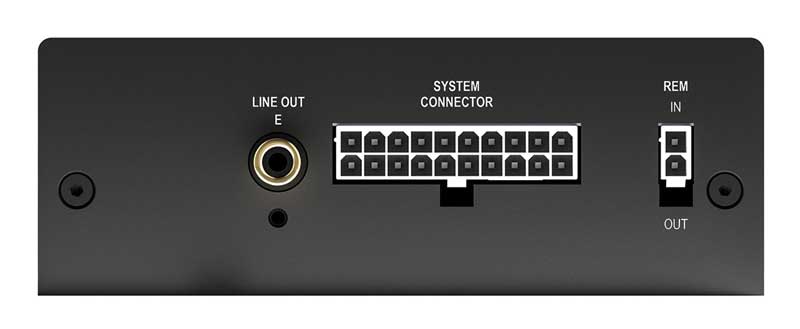

UP 4DSP 入出力接続側
ライン出力RCA端子、20ピンシステムコネクター、2ピンコネクター（リモートIN/OUT）

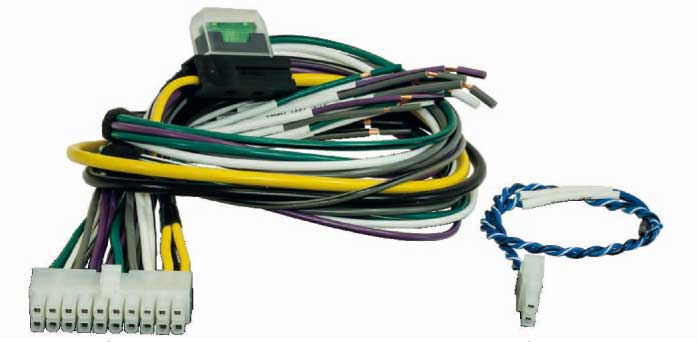

UP 4DSP 付属コネクター
左：20ピンシステムケーブル 右：2ピンリモートIN/OUTケーブル
UP 4DSP 主な仕様
| チャンネルモード |
4ch + 1ch（プリアウト） |
| 出力電力 |
60W RMS×2ch
4Ω Min 3Ω(2Ω不可)（Ach/Bch） |
| 85W RMS×2ch
4Ω、140W RMS×2ch 2Ω（Cch/Dch） |
|
| ダンピングファクター |
50以上 |
| 入力感度 |
ハイレベル：2.8V〜11.0V |
| 入力インピーダンス |
9〜33Ω ADEP-3 |
| オートパワーオン機能 |
対応 （ON/OFFスイッチはサイドパネルに装備） |
| 光デジタル入力 |
角形TOS×1系統(SPDIF:6-96KHz/24bit) |
| 周波数特性(+0/-1dB) |
15〜22KHz |
| 高調波歪率 |
0.03% |
| DSP |
64bitプロセッサー、クロック周波数：295MHz |
| 動作サンプルレート |
48KHz/24bit |
| A/Dコンバーター |
高音質 24bit Burr
Brown 社製 |
| D/Aコンバーター |
高音質 24bit Burr
Brown 社製 |
| SN比 |
102dB以上（デジタル入力時）、101dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ |
| タイムアライメントステップ |
7.1mm / ステップ |
| 動作電源電圧 |
10.5V〜18.0V |
| MEC 入力 |
無し |
| 入出力端子 |
20ピンコネクター、2ピンコネクター、RCAライン出力（1ch） |
| その他 |
SPC端子、USB-Ｃ端子（PC接続用） |
| アイドリング電流 |
260mA |
| リモート出力電流 |
500mA（最大） |
| ヒューズ |
ATO 30A×1（線間） |
| 外形サイズＷ×Ｈ×Ｄ |
130×46×110(mm) |
| 重量 |
0.8 Kg |
| 付属品 |
20ピンシステム接続ケーブル |
| 2ピンリモートIN/OUTケーブル |
|
| USBケーブル1.8m |
|
| 取付金具 |
PC-Toolセットアップ スペック
| ハイパス（Front/Rear/Center） |
20〜20KHz 1/48オクターブステップ |
| ローパス（Front/Rear/Center） |
20〜20KHz 1/48オクターブステップ |
| ハイパス（Woofer） |
20〜100Hz 1Hzステップ |
| ローパス（Woofer） |
20〜300Hz 1Hzステップ |
| 肩特性 |
Butterworth/Bessel/Chebychev/Linkwitz/self-define |
| Butterworth
スロープ |
6/12/18/24/30(dB/oct) |
| Bessel
スロープ |
6/12/18/24/30(dB/oct) |
| Chebychev
スロープ |
6/12/18/24/30(dB/oct) |
| Linkwitz
スロープ |
12/24(dB/oct) |
| self-define
スロープ |
12dB/oct固定+Q:0.5〜2.0 (0.1ステップ) |
| イコライザ（Front/Rear） |
30バンド(1/3octステップ)+中心周波数調整(1/6octステップ) |
| イコライザ（Woofer） |
15バンド(2/3octステップ)+中心周波数調整(1/6octステップ) |
| タイムアライメント |
0〜-425.00cm
(7.1mm=0.02mSステップ) |
| 位相調整（Front/Rear/Center） |
0〜348.75度 11.25度ステップ |
| 位相調整（Woofer） |
0〜348.75度 11.25度ステップ |
| 調整用ソフトウエア |
ATF DSP PC-Tool
V5.XX以降（Webよりダウンロード） |
| 対応OS |
Microsoft Windows-10/11 |
Advanced CoProcessor
オプション品
DIRECTOR/CONDUCTOR/URC-3/URC-1/RTA
入力の切換や各種ボリュームの調整は、コントローラーで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTORボタン、またはDIRECTORの画像をクリック。
SCP-Mini DIN 変換アダプター 希望小売価格 4,400円（税抜価格 4,000円）
MATCH UP 4DSPにはSCP-MINI DIN 変換アダプターが付属されていません。
8ピンDINコネクターケーブルのDIRECTORやURC-3を接続するには
別売りのSPC-MINI DIN 変換アダプターが必要です。
