UP-8DSP 9chDSP内蔵8chパワーアンプ 希望小売価格 \176,000（税抜価格\160,000）
光デジタル入力端子：96KHz/24bitフォーマット対応
内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は、ハイレゾロゴをクリック、またはこちら
新開発のUP 8DSP は、9chDSPを内蔵した8chパワーアンプ。
Class GD動作でハイパワーと超低消費電力を実現した
新世代のプロセッサーアンプです。
多チャンネル化する純正オーディオに対応しています。
UP 8DSPのハイレベル入力は6ch、更にMEC ANALOG IN を使用すれば
トータル8chのハイレベル入力が実現します。
また、入力した信号は4系統までミックスしてレベル調整が可能、
純正マルチシステムの出力をフルレンジに近い信号へ合成することが可能です。
オーディオテックフィッシャー社独自のVCP(Virtual Channel Processing)機能を標準装備し、
入力信号合成時のFX(サウンドエフェクト）機能の使用性が向上しました。
（画像をクリックすると拡大します）
バーチャルチャンネル搭載DSPのサブウーファーVRの注意点 こちら
DSP処理の心臓部にはクロック周波数295MHzのアナログデバイセズ製64bitプロセッサーを
装備し、内部サンプルレートは48kHz/24Bitで動作します。
高音質バーブラウン製24bitA/D・D/Aコンバーター、高音質オペアンプ搭載により、高調波歪
率0.03％以下、S/N比106dB以上を達成しています。
今回、DIRECTORなどコントローラー接続端子が10ピン角形コネクターに進化しました。
10ピン-8ピンDINの変換ケーブルが付属されてます。
パワーアンプ部の定格出力は、Ach〜Fchが65W RMS×6ch 4Ω、
Gch/Hch が160W RMS×2ch 2Ωを実現しています。
加えてプリアウト1chを装備していますので、別途市販パワーアンプ等の接続も可能です。
Class HDコンセプトではNFB（ネガティブフィードバック）回路にフィルター回路を設けて
高周波成分を打ち消すので、出力回路に余分なフィルターを通さず音楽信号を出力することを
達成しました。これにより負荷インピーダンスによる周波数特性の変化が無く、低歪化を実現
しています。またダンピングファクター100以上と高音質再生を可能にしています。
調整アプリケーションDSP PC-Tool Ver.5.XX で細かい設定が可能、出力/EQレベルは
0.25dBステップ、タイムアライメントは7.1mmステップ、HP/LPのスロープは-42dB/octまで対応しています。
【Real Center】独自アルゴリズムのセンター信号生成により自然なフロントステージを実現
【Dynamic Bass Enhancement】シート下サブウーファーに最適化された低域信号を増幅
【Sub Xpander】超低域信号を増幅
【Clarity Xpander】高域の透明感を向上
外部入力として光デジタル入力端子×1系統を標準装備しています。
さらにオプションのMECモジュールを追加可能なMECスロットを1基搭載しています。
外部入力を使用する場合、ボリューム調整および入力切替に
オプションのDIRECTOR/CONDUCTOR/URC-3リモコンが必要になります。
光デジタル入力、MECモジュール入力を使用している場合に、
PDC、電話、ナビ音声などの自動切換も可能、
調整アプリケーションで設定ができます。

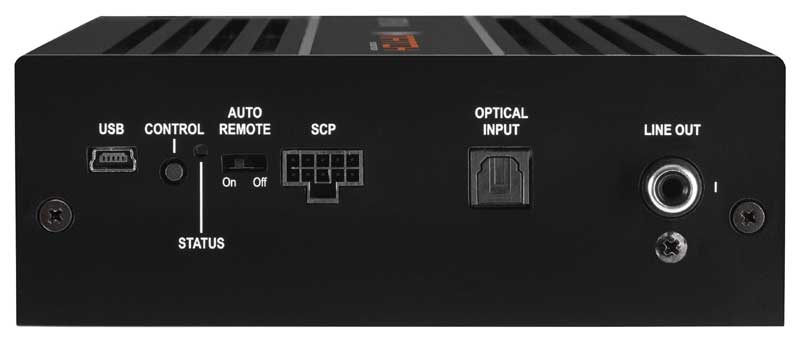

UP 8DSP コントローラー接続側
MINI-USBはPC専用端子、オートリモートON/OFFスイッチ、
SCPコントローラー専用端子、 光デジタル入力端子、
プリアウト端子を装備しています。

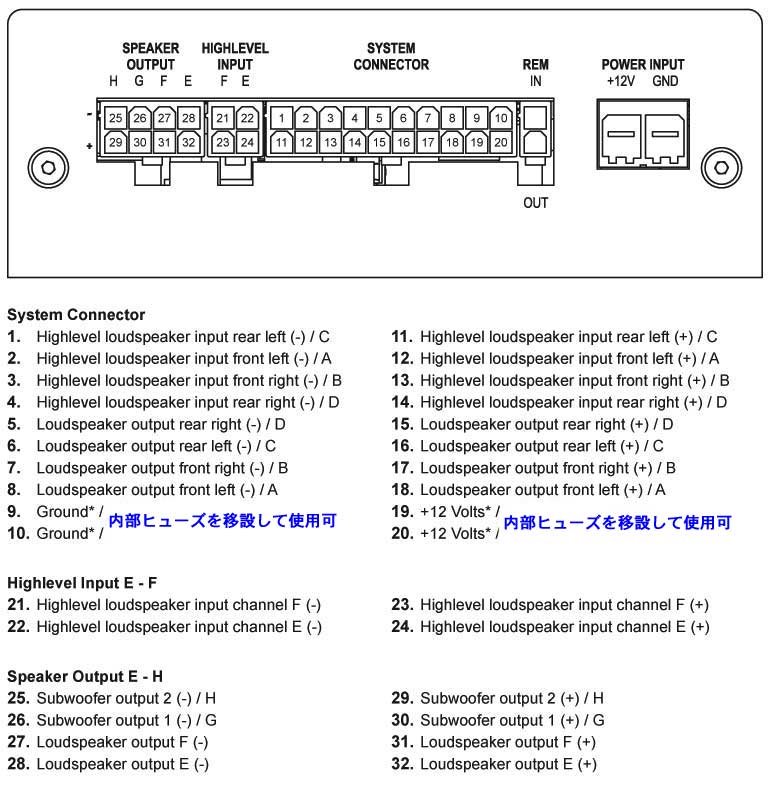

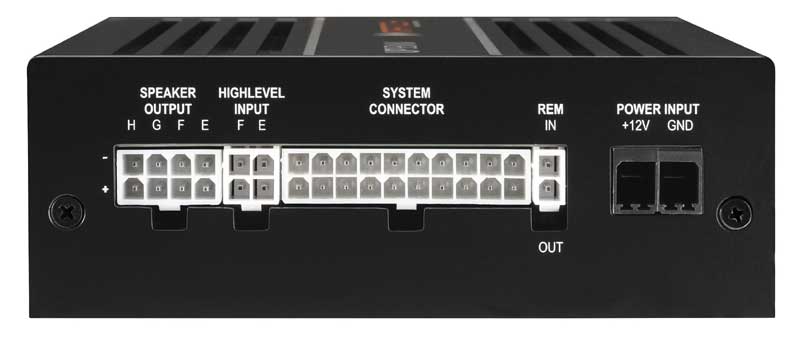

UP 8DSP 入出力接続側
8ピン / 4ピン /20ピンシステムコネクター、
2ピンコネクター（リモートIN/OUT）、2ピンコネクター（電源/GND）

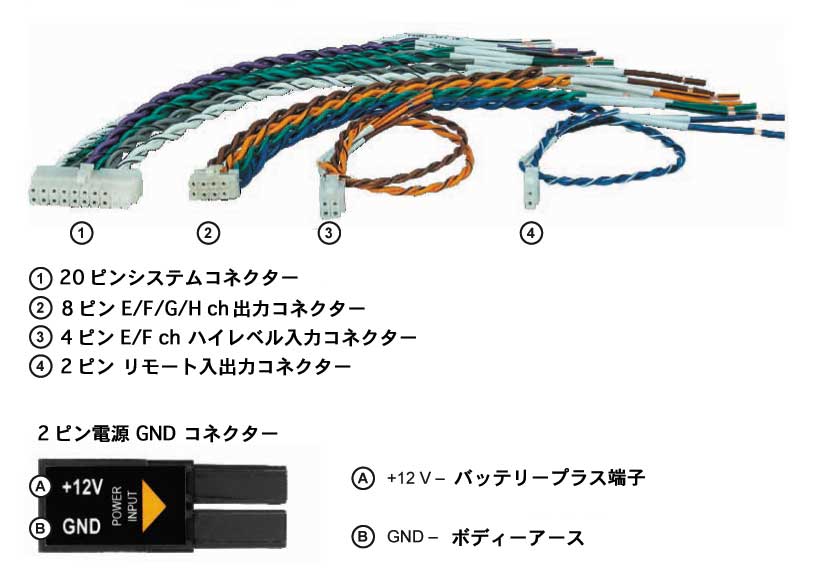

UP 8DSP 付属コネクター

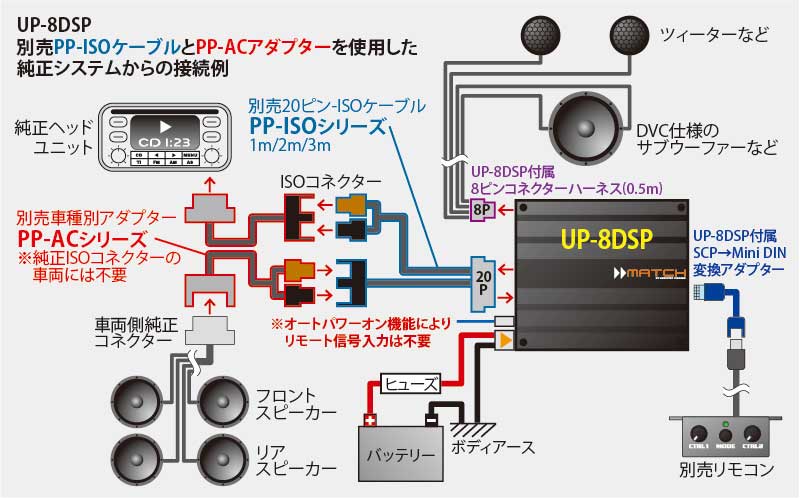

UP 8DSP 接続例

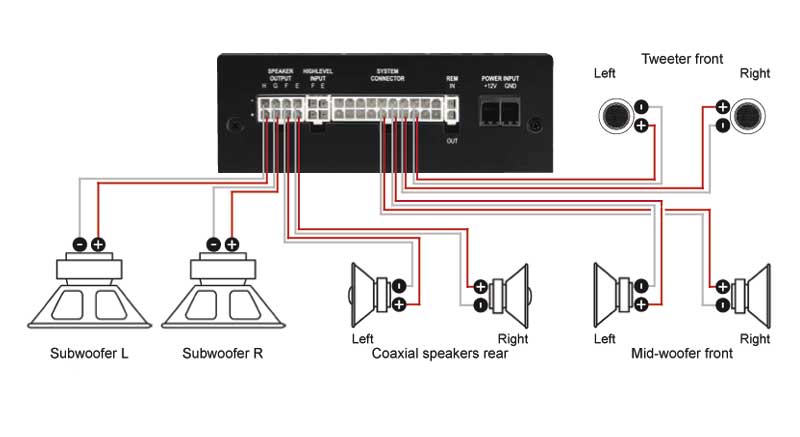

全体の配線

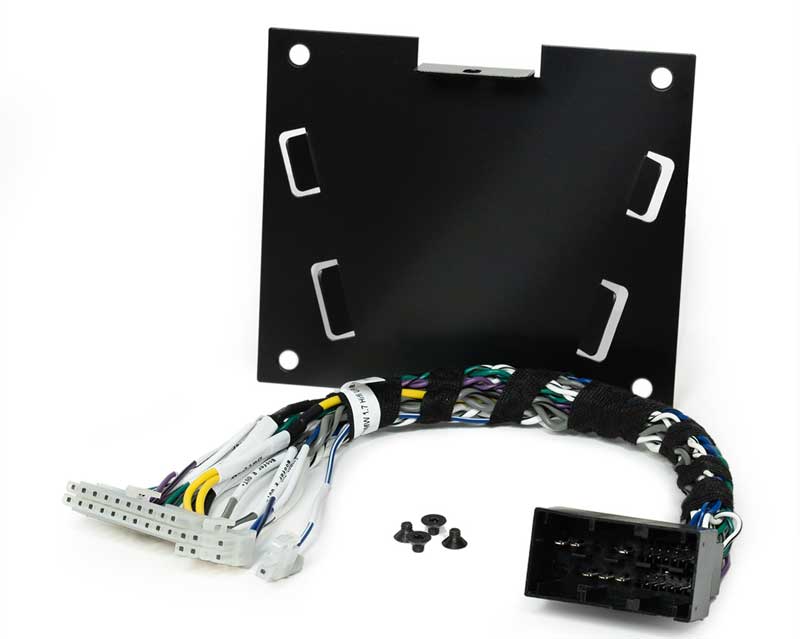

UP-8DSP BMW1.7HiFi Upgrade KIT 希望小売価格 \13,200（税抜価格\12,000）
UP-8DSP-BMW1.7HiFi Upgrade Kitは、UP-8DSPをBMW純正オプションコード676
HiFi Sound Systemへカプラーオン取付可能にするキットです。（iDrive7以降は除く）
詳細は画像をクリックしてください。
UP 8DSP 主な仕様
| チャンネルモード |
6ch + 2ch + 1ch（プリアウト） |
| 出力電力 |
65W RMS×6ch 4Ω（フロント/リア/センター） |
| 160W RMS×2ch
2Ω（サブウーファー） |
|
| ダンピングファクター |
100以上 |
| 入力感度 |
ハイレベル：2.8V〜11.0V |
| 入力インピーダンス |
9〜33Ω ADSP-3 |
| オートパワーオン機能 |
対応 （ON/OFFスイッチはサイドパネルに装備） |
| 光デジタル入力 |
角形TOS×1系統(SPDIF:6-96KHz/24bit) |
| 周波数特性(+0/-1dB) |
20〜22KHz |
| 高調波歪率 |
0.03% |
| DSP |
64bitプロセッサー、クロック周波数：295MHz |
| 動作サンプルレート |
48KHz/24bit |
| A/Dコンバーター |
高音質 24bit Burr
Brown 社製 |
| D/Aコンバーター |
高音質 24bit Burr
Brown 社製 |
| SN比 |
106dB以上（デジタル入力時）、104dB以上（アナログ入力時） |
| 出力レベル |
5.0dB〜-30dB |
| 各部レベル調整ステップ |
0.10dB / ステップ |
| タイムアライメントステップ |
7.1mm / ステップ |
| 動作電源電圧 |
10.5V〜17.0V |
| MEC 入力 |
別売MEC-カード |
| 入出力端子 |
専用20ピン、8ピンコネクター |
| その他 |
コントロール入力端子、USBmini端子（PC接続用） |
| アイドリング電流 |
380mA |
| リモート出力電流 |
500mA（最大） |
| ヒューズ |
MINI 25A×2 |
| 外形サイズＷ×Ｈ×Ｄ |
153×49×130(mm) |
| 重量 |
1.2 Kg |
| 付属品 |
接続ケーブル一式 |
| 電源コネクター |
|
| USBケーブル1.8m、SCP
- MINI DIN 変換ケーブル |
|
| 取付金具 |
PC-Toolセットアップ スペック
| ハイパス（フロント/リア/センター） |
20〜20KHz 1/48オクターブステップ |
| ローパス（フロント/リア/センター） |
20〜20KHz 1/48オクターブステップ |
| ハイパス（ウーファー） |
20〜100Hz 1Hzステップ |
| ローパス（ウーファー） |
20〜300Hz 1Hzステップ |
| 肩特性 |
Butterworth/Bessel/Chebychev/Linkwitz/self-define |
| Butterworth
スロープ |
6/12/18/24/30(dB/oct) |
| Bessel
スロープ |
6/12/18/24/30(dB/oct) |
| Chebychev
スロープ |
6/12/18/24/30(dB/oct) |
| Linkwitz
スロープ |
12/24(dB/oct) |
| self-define
スロープ |
12dB/oct固定+Q:0.5〜2.0 (0.1ステップ) |
| イコライザ（F/R） |
30バンド(1/3octステップ)+中心周波数調整(1/6octステップ) |
| イコライザ（Woofer） |
15バンド(2/3octステップ)+中心周波数調整(1/6octステップ) |
| タイムアライメント |
0〜-425.00cm (7.1mm=0.02mSステップ) |
| 位相調整（フロント/リア/センター） |
0〜348.75度 11.25度ステップ |
| 位相調整（ウーファー） |
0〜348.75度 11.25度ステップ |
| 調整用ソフトウエア |
ATF DSP PC-Tool
V5.XX以降（Webよりダウンロード） |
| 対応OS |
Microsoft Windows-10/11 |
Advanced CoProcessor
DIRECTOR/CONDUCTOR/URC-3/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/CONDUCTOR/URC-3で行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-3/RTAボタン、またはDIRECTORをクリック。
