簡単な接続で純正オーディオのサウンドを改善するDSP内蔵パワーアンプ
PP-41 DSPシグナルプロセッサーは、純正ヘッドユニットと車両側コネクターの間に接続し、あらかじめ保存されている
車種別セットアップデータの選択を行うだけで、カーオーディオのサウンドを大幅に改善することが可能です。
PP-41DSP
4chDSP内蔵4chパワーアンプ |
PP-ACxx
変換コネクター |
PP-1SUB 販売終了
4chサブウーファーアンプ |
DRC 販売終了
デモコントローラー |
PP-EC11/25/40
延長ケーブル |
全体システム図
|
PP-41DSP 4chDSP内蔵4chパワーアンプ for UNIVERSAL 希望小売価格 \69,300（税抜価格\63,000）
★UNIVERSAL Edition 1.0 RHD ユニバーサル 右ハンドル用
主な適合車種
ゴルフ 7/ティグアン II
Mercedes C-Klasse/Mercedes GLK/Mercedes R-Klasse
要望の多かったゴルフ7に対応しました。
ハイレゾリューションの詳細は上のロゴをクリックかこちら
PP-41 DSPシグナルプロセッサーはハイローコンバーター、A/Dコンバーター、
シグナルプロセッサー、D/Aコンバーター、4chパワーアンプから構成されてます。
56bit プロセッサーを装備しクロック周波数172MHz、サンプルレートは48KHz-24Bitで動作
高音質24bit A/D、D/Aコンバーター、高音質オペアンプ搭載により高調波歪率0.03％以下、
S/N比100dB以上を達成しています。
純正スピーカーラインからの信号をデジタル信号に変換
クロスオーバー、イコライザー、タイムアライメントをデジタル処理し、D/Aコンバーターで
アナログ信号に変換し、内蔵4chパワーアンプで増幅出力されます。
更に別売の専用サブウーファー用アンプPP-1SUBを接続すれば、別売のサブウーファーPP-7EやPP-72WDを
接続可能です。この場合、PP-41 DSPシグナルプロセッサーは自動的にハイパスフィルターが設定されます。
注意：PP41DSP UNIVERSAL Edition 1.0 の接続には別売りのアダプターケーブルが必要です
例：GOLF 7/Touareg IIの場合PP-AC92b（税別￥8,300）が必要です。
適合車種一覧
| セットアップ |
車両タイプ |
型式 |
適合ウーファー |
アダプター |
| 1 |
GOLF 7 |
AU |
PP-7ED/S |
PP-AC92b |
| 2 |
Touareg II |
C2 |
PP-10ED |
PP-AC92b |
| 3 |
Audi A1 注）アンプ搭載車を除く |
8X |
PP-7ED |
PP-AC92b |
| 4 |
Audi A4 Limousine 注）アンプ搭載車を除く |
B8 |
推奨無し |
PP-AC92b |
| 5 |
Audi A4 Avant / Estate 注）アンプ搭載車を除く |
B8 |
推奨無し |
PP-AC92b |
| 6 |
Skoda Superb II Limousine |
3T |
PP-7ED |
PP-AC88 |
| 7 |
koda Superb II Kombi / Estate |
3T |
PP-7ED |
PP-AC88 |
| 8 |
Skoda Superb II Kombi / Estate |
3T |
PP-10ED |
PP-AC88 |
| 9 |
Seat ExeoLimousine |
3R |
PP-7ED/S |
PP-AC88 |
| 10 |
Mercedes C-Klasse Station Wagon |
S204 |
PP-7ED/S |
PP-AC94a |
| 11 |
Mercedes C-Klasse Station Wagon |
S204 |
PP-10ED |
PP-AC94a |
| 12 |
Mercedes C-Klasse Coupe |
CL203 |
PP-7ED/S |
PP-AC94a |
| 13 |
Mercedes GLK |
X204 |
PP-7ED/S |
PP-AC94a |
| 14 |
Mercedes R-Class |
251 |
PP-7ED |
PP-AC94a |
| 15 |
Mercedes M-Class |
W166 |
PP-10ED |
PP-AC94a |
| 16 |
Mercedes V-Class |
639 |
PP-10ED |
PP-AC94a |
PP-41 DSP 主な仕様
| フロント/リア出力電力 |
35W RMS/70W MAX×4ch 4Ω |
| 50W RMS/100W MAX×4ch 2Ω |
|
| 周波数特性(+0/-1dB) |
20〜22KHz |
| 高調波歪率 |
0.03%以下 |
| A/D,D/Aコンバーター |
高音質24bit |
| DSP |
56bit プロセッサー、クロック周波数：172MHz |
| 動作サンプルレート |
48KHz / 24bit |
| A/Dコンバーター |
高音質 24bit Asahi Kasei社製 |
| D/Aコンバーター |
高音質 24bit Asahi Kasei社製 |
| 入力インピーダンス |
30Ω |
| S/N比 |
100dB以上 |
| ダンピングファクター |
100以上 |
| 動作電源電圧 |
9.6〜17V |
| PP-1SUB接続端子 |
8ピン専用コネクター |
| その他 |
オートパワーON機能、パワーセーブ機能 |
| ヒューズ |
ATO 20A 付属ケーブル線間 |
| 外形サイズＷ×Ｈ×Ｄ |
185×44×124(mm) |
| 重量 |
1000g |
| 付属品 |
専用8ピンコネクターハーネス1.0m |
PP-41DSPの適合車種は、スタンダードオーディオシステム車に限定されます。
スタンダードオーディオシステム車とは、ヘッドユニットに4ch ICパワーアンプが内蔵されている車両です。
外部にパワーアンプを持ったシステムには対応しません。
ICパワーアンプの判定方法
PP-41 DSP接続側
左：PP-1SUB 接続コネクター 中央：コントローラー端子 右：入出力電源コネクター
PP-41 DSPセットアップ切換側
アップダウン スイッチ
PP-1SUB 4chサブウーファーアンプ 希望小売価格 \27,500（税抜価格\25,000） 販売終了
PP-41 DSP 専用
PP-1SUBは、PP-41DSP専用に開発されたサブウーファー用4chパワーアンプです。
PP-41DSPからの専用ケーブルで配線を行うだけの簡単接続で、サブウーファーPP-7EやPP-72WDなどを
使用可能です。またサブウーファーのレベル調整が可能なバスレベルコントローラーが付属しています。
PP-1SUBを使用すると、PP-41 DSPシグナルプロセッサーは自動的にハイパスフィルターが設定されます。
PP-1 SUB 主な仕様
| 出力電力 |
20W RMS/40W MAX×4ch 4Ω |
| 40W RMS/80W MAX×4ch 2Ω |
|
| 周波数特性(+0/-1dB) |
20〜22KHz |
| 高調波歪率 |
0.03%以下 |
| S/N比 |
100dB以上 |
| ダンピングファクター |
100以上 |
| 動作電源電圧 |
9.6〜17V |
| 電源/信号接続端子 |
8ピン専用コネクター |
| サブウーファー接続端子 |
8ピン専用コネクター |
| その他 |
オートパワーON機能、パワーセーブ機能（PP-41DSPに連動） |
| 外形サイズＷ×Ｈ×Ｄ |
185×44×64(mm) |
| 重量 |
500g |
| 付属品 |
電源/信号用8ピンコネクターハーネス1.0m |
| バスレベルコントローラー（接続ケーブル長3.0m） |

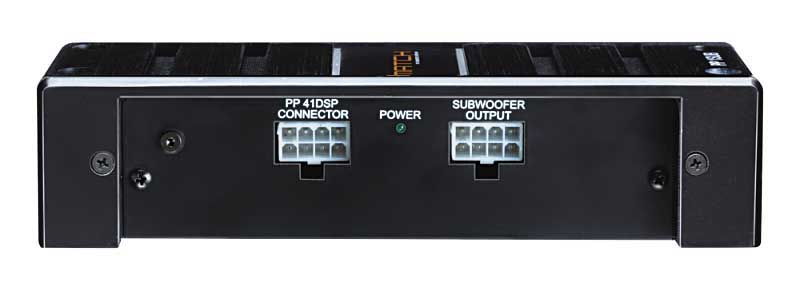

PP-1SUB 接続側
左：PP-41 DSP 接続コネクター 右：サブウーファー出力コネクター

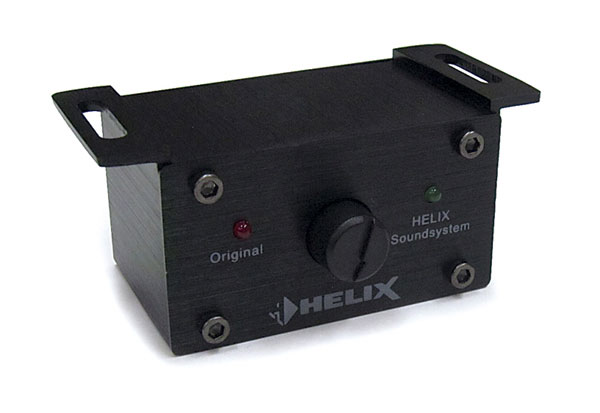

DRC デモリモートコントローラー 希望小売価格 \6,600（税抜価格\6,000） 販売終了
PP-41 DSPのセットアップデーターサウンドとノーマルサウンドを切り換える事ができます。
主に販売店様のデモ用に開発されました。一般ユースにも対応してます。
注意：バスレベルコントローラーと同時に使用する事は不可です。
PP-41 DSP 20ピン延長ケーブル
PP-41 DSPをトランクなどに取付する場合の20ピン延長ケーブル。
1.1m / 2.5m / 4.0m を用意しました。
| PP-EC11 1.1m 20ピン延長ケーブル |
希望小売価格 \5,500（税抜価格\5,000） |
| PP-EC25 2.5m 20ピン延長ケーブル |
希望小売価格 \8,800（税抜価格\8,000） |
| PP-EC40 4.0m 20ピン延長ケーブル |
希望小売価格 \11,550（税抜価格\10,500） |
システム全体の配線
PP-41DSPとPP-1SUBの組み合わせ時の接続です。
全ての配線がコネクター付きケーブルで簡単におこなえます。
