簡単な接続で純正オーディオのサウンドを改善するDSP内蔵パワーアンプ

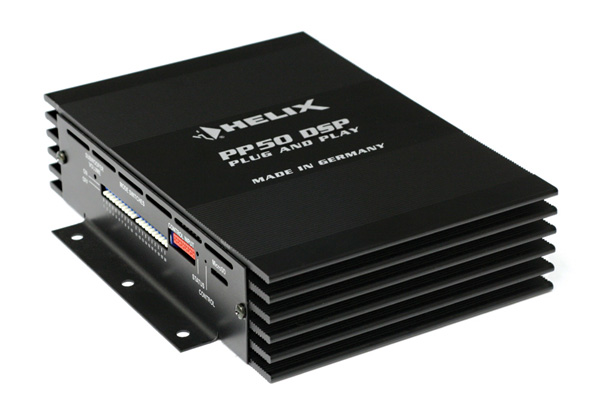

PP-50 DSP 5chDSP内蔵8chパワーアンプ 希望小売価格 \99,000（税抜価格\90,000）
PP-50 DSP + PP-7E サブウーファーセット 希望小売価格 \129,800（税抜価格\118,000）
ハイレゾリューションの詳細は右のロゴをクリックかこちら
新たに発売したHELIX Plug＆Play PP-50DSPシグナルプロセッサーは
純正ヘッドユニットと純正車両側コネクターの間に接続するだけで、
オーディオのサウンドを大幅に改善することが可能です。
PP-50 DSPシグナルプロセッサーはハイローコンバーター、A/Dコンバーター
シグナルプロセッサー、D/Aコンバーター、8chパワーアンプから構成されてます。
56bit プロセッサーを装備しクロック周波数172MHz、サンプルレートは48KHz-24Bitで動作
高音質A/D、D/Aコンバーター、高音質オペアンプ搭載により
高調波歪率0.01％以下、S/N比103dB以上を達成しています。
純正スピーカーラインからの信号をデジタル信号に変換、ハイパス、ローパス、スロープ
30バンドグラフィックイコライザー、パラメトリックイコライザー、タイムアライメントを
デジタル処理する事で、車両に合わせた音響特性にセッティングすることが可能です。
デジタル処理後はD/Aコンバーターでアナログ信号に変換し内蔵4chパワーアンプ
で増幅出力されます。更に、4chサブウーファーアンプも内蔵しています。
専用サブウーファーPP-7Eを用意しました。

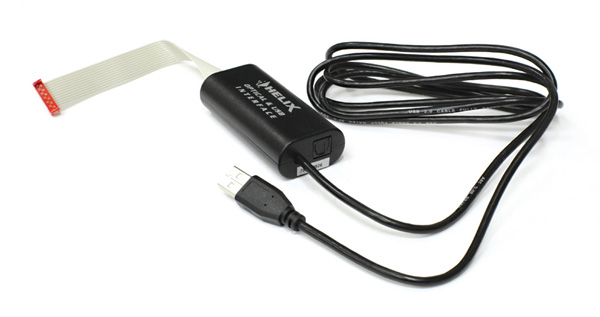

USB インターフェイスケーブル 希望小売価格 \22,000（税抜価格\20,000） 販売終了
PCセットアップを行う場合に使用するUSBインターフェイスケーブル
TOS光入力を装備しています。
セットアップ
PP-50 DSPシグナルプロセッサーのセッティングには3つの方法があります。
1、あらかじめ内蔵されているハードの仕様をディップスイッチの切替だけで設定するファクトリーセットアップ
簡易的なセットアップとして有効な方法です。パソコンなど不要で直ぐ使用することが出来ます。
2、Webから車両データーをダウンロードし、MicroSDカードによって設定する 車種別セットアップ
車種別に音響特性を測定したデーターからサウンドクオリティーを改善した音響データーを
Webよりダウンロード。Micro SDカードに保存しPP-50 DSPにセットアップを行う。データー提供終了
3、専用のPCソフトウエアをダウンロードして、高度で細かな設定が簡単に行なえる PC-セットアップ
WebよりPC Tool setup アプリケーションをダウンロードし、PCとPP-50 DSPに接続して調整します。
セットアップの詳細はセットアップデーターを参照お願います。
PP-50 DSP 主な仕様
| フロント/リア出力電力 |
35W RMS/55W MAX×4ch 4Ω |
| 50W RMS/70W MAX×4ch 2Ω |
|
| サブウーファー出力電力 |
20W RMS/40W MAX×4ch 4Ω |
| 40W RMS/80W MAX×4ch 2Ω |
|
| ダンピングファクター |
100以上 |
| 入力インピーダンス |
44Ω |
| 周波数特性(+0/-1dB) |
10〜22KHz |
| 高調波歪率 |
0.01% |
| DSP |
56bit プロセッサー、172MHz |
| 動作サンプルレート |
48KHz / 24bit |
| SN比 |
103dB以上 |
| 外部入力 |
3.5φミニステレオジャック |
| サブウーファー端子 |
専用8ピンコネクター（PP7E用） |
| その他 |
オートパワーオン |
| 外形サイズＷ×Ｈ×Ｄ |
176×42×120(mm) |
ファクトリーセットアップ スペック
| ハイパス（フロント/リア） |
50/70/100Hz 12dB/oct |
| ローパス（ウーファー） |
50/60/70/80/90/100/120Hz 12 or 24dB/oct |
| イコライザ（F/R） |
60Hz +3dB (ON/OFF) |
| 200Hz -5dB Q=7.0(ON/OFF) |
|
| 1KHz +4dB Q=4.0(ON/OFF) |
|
| 1.8KHz -5dB Q=7.0(ON/OFF) |
|
| 4.5KHz -5dB Q=3.5(ON/OFF) |
|
| 16KHz +3dB(ON/OFF) |
|
| タイムアライメント |
OFF、小型車、中型車、大型車 |
車種別セットアップ/PC-セットアップ スペック
| ハイパス（フロント/リア） |
20〜20KHz 1/6オクターブステップ |
| ローパス（フロント/リア） |
20〜20KHz 1/6オクターブステップ |
| ハイパス（ウーファー） |
40〜150Hz 1Hzステップ |
| ローパス（ウーファー） |
40〜150Hz 1Hzステップ |
| 肩特性 |
Butterworth/Bessel/Chebychev/Linkwitz/self-define |
| スロープ |
6〜30dB/oct 6dBステップ |
| イコライザ（F/R） |
30バンド 1/3オクターブ |
| イコライザ（Woofer） |
10バンド 1/3オクターブ |
| タイムアライメント |
0〜-400cm 7mmステップ（全ch） |
| 位相調整（フロント/リア） |
0度、または 180度 |
| 位相調整（ウーファー） |
0〜180度 22.5度ステップ |
| PC接続環境 |
USB 2.0 インターフェイス |
| メモリーカード |
Micro SD |
付属品
| 接続ケーブル |
2.2m ISOコネクターケーブル |
| 1.5m ステレオミニプラグケーブル |

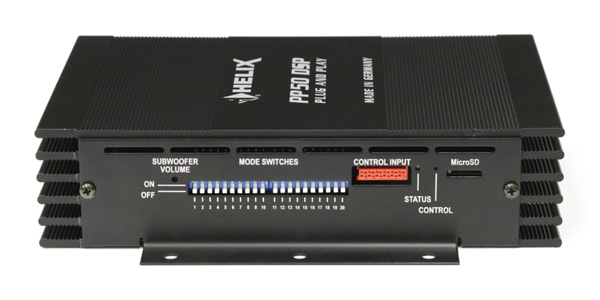

PP-50 DSP セットアップ側
20個のディップスイッチにより細かいセットアップが可能
コントロールインプットはPC専用端子。
MicroSDカードスロットも装備しています。

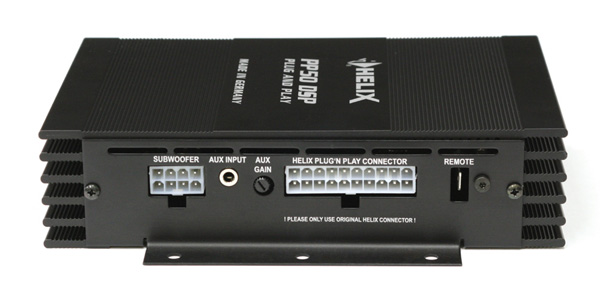

PP-50 DSP 接続側
20ピンコネクターによる簡単接続を実現。
8ピンサブウーファー出力、ミニステレオプラグの外部入力を装備。
20ピンコネクター配列
配列は、本体コネクターを正面から見たものです。
PP-SC 0.5 8ピンコネクター付き0.5mケーブル 希望小売価格 \2,420（税抜価格\2,200）
PP-50 DSPのサブウーファー出力にHELIX PP7W 17.8cm 2Ω DVC ウーファーユニット
などを接続する場合に使用する別売コネクター。リアドア、リアトレイのスペースを利用して
サブウーファーが設置できます。

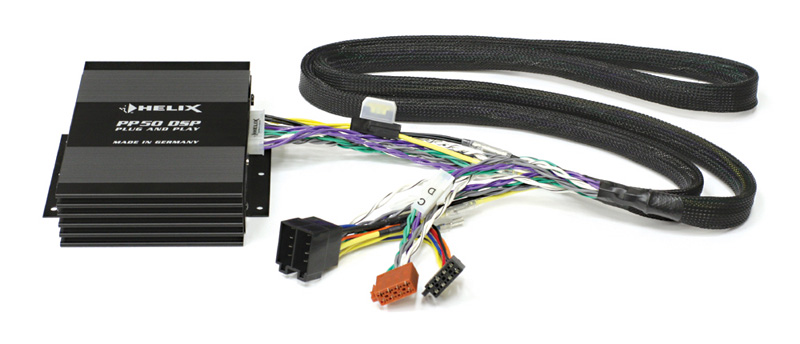

PP-50 DSPと付属2.2mケーブル
車両側コネクターは欧州車用のISOコネクター仕様。車両側がISOコネクターの場合
このまま、ヘッドユニットと車両側コネクターに割り込んで接続が可能です。
欧州車用のISOコネクター
ISOコネクター車一覧

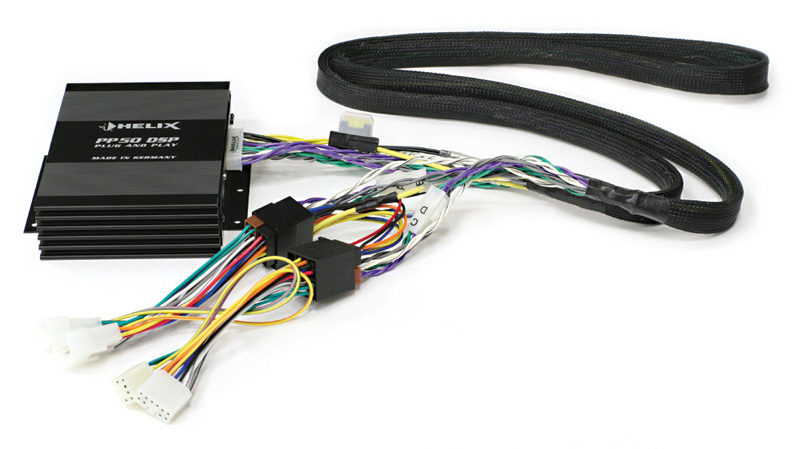

PP-50 DSPとトヨタ専用アダプターケーブル
欧州車専用のISOコネクター以外の車種では自動車メーカー別のアダプターケーブルを使用します。
写真はトヨタ車専用アダプターケーブル。

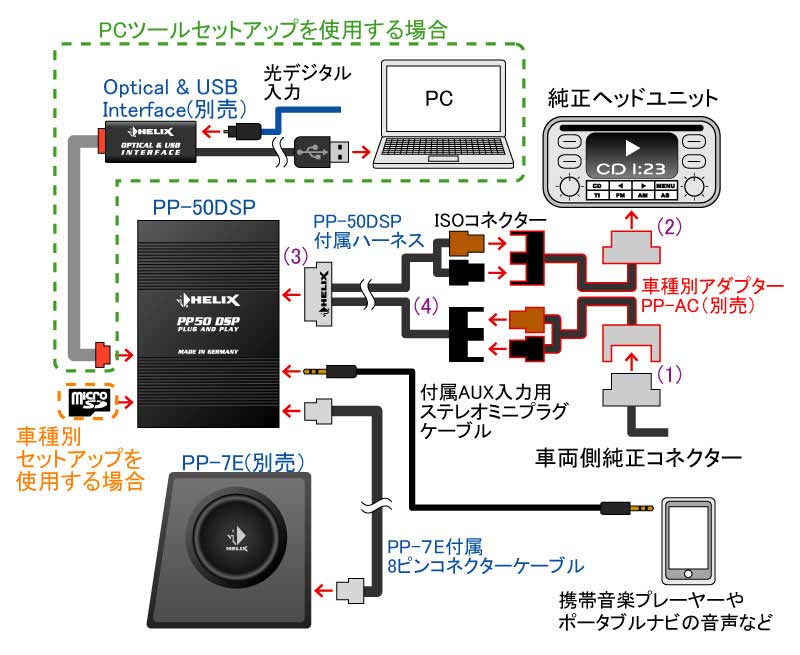

全体の配線
HELIX Plug＆Playの適合車は、全ての配線がコネクター付きケーブルで簡単におこなえます。
別売PP-ISOケーブル
| PP-ISO 1m 1.0m ISO ケーブル |
希望小売価格 \7,260（税抜価格\6,600） |
| PP-ISO 2m 2.0m ISO ケーブル |
希望小売価格 \8,030（税抜価格\7,300） |
| PP-ISO 2m PRO 2.0m ISO AWG-16 ケーブル NEW |
希望小売価格 \12,100（税抜価格\11,000） |
| PP-ISO 5m 5.0m ISO ケーブル |
希望小売価格 \15,400（税抜価格\14,000） |
PP-50 DSP接続ケーブルをサービスパーツ扱いとして用意しました。
トラックルームに取り付ける場合は5.0mを使用ください。
オプションケーブルの詳細は左上の『オプションケーブル』ボタン、またはこちら
HELIX Plug＆Playプレゼンテーション
動画によるプレゼンテーション
Plug＆Play PP-50 DSP 1位受賞
European In-Car Integration "2011-2012" Helix PP50 DSP
HELIX Plug＆Playは2013年よりMATCHブランドに統一されました
