PP-62 DSP8chアンプ内蔵8chプロセッサー          希望小売価格 ¥95,000 + 税
純正ハーネスからの4ch入力に対応したプロセッサーアンプ。
新たに、HECカード入力に対応しました。

内部処理サンプリングレート 48KHz-24bit
ハイレゾリューションの詳細は右のロゴをクリックかこちら

PP-62 DSP + PP-7ED サブウーファーセット PP7EDはこちら
希望小売価格 ¥125,000 + 税
PP-62 DSP + PP-10ED サブウーファーセット PP10EDはこちら
希望小売価格 ¥153,000 + 税
PP-62 DSP + PP-8EQ サブウーファーセット PP8EQはこちら
希望小売価格 ¥125,000 + 税
PP-62SP + PP-7ED/10ED/8EQの各セット商品は割安価格になっております

PP-62DSPシグナルプロセッサーはハイローコンバーター、A/Dコンバーター
シグナルプロセッサー、D/Aコンバーター、8chパワーアンプから構成されてます。
56bit プロセッサーを装備しクロック周波数172MHz、サンプルレートは48KHz-24Bitで動作
高音質A/D、D/Aコンバーター、高音質オペアンプ搭載により高調波歪率0.01%以下、
S/N比103dB以上を達成しています。

純正スピーカーラインからの信号をデジタル信号に変換、ハイパス、ローパス、スロープ
30バンドグラフィックイコライザー、パラメトリックイコライザー、タイムアライメントを
デジタル処理する事で、車両に合わせた音響特性にセッティングすることが可能です。
デジタル処理後はD/Aコンバーターでアナログ信号に変換し内蔵のパワーアンプで増幅出力されます。

内蔵パワーアンプは、フロント2ch、リア2ch、サブウーファー4chの合計8chになります。
フロント/リアの4ch分をフロント4chマルチ駆動にも使用ができます。(リアの追加配線必要)
専用サブウーファーPP-7E/PP10ED/PP8EQはコネクターによる簡単接続が可能です。
PCで8chモードを選択すれば、サブウーファーが2chごと別々に調整する事が可能になります。

PP-62DSPは1系統の外部入力に対応しました。
別売りのMATCH EXTENSION CARD を追加すれば携帯プレイヤーなどの音楽信号を
Bluethoothを介して入力したり、3.5mmミニステレオジャック入力、光の入力、など
機能拡張が可能になります。

PP-62DSPは2ch分のラインアウトを装備しています。ハイパス、ローパス、フルレンジと
自由な設定ができるので、アンプを追加してシステムアップが可能です。

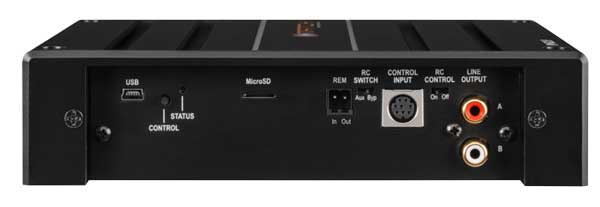

PP-62DSPコントローラー接続側

プリアウト端子も装備、MINI-USBはPC専用端子、MicroSDカードスロット、
リモートイン/アウトも装備しています。
MINI-DINコネクターはDIRECTOR/URC-A2専用端子。

PP-62DSP入出力接続側
20ピンコネクター、8ピンサブウーファー出力による簡単接続を実現。
入力ゲイン調整機能を装備しました。

20ピンコネクター配列
配列は、本体コネクターを正面から見たものです。

全体の配線
Plug&Playの適合車は、全ての配線がコネクター付きケーブルで簡単におこなえます。
PP62-DSPセットアップ
PP-62DSPシグナルプロセッサーのセッティングには2つの方法があります。

1、Webから車両データーをダウンロードし、MicroSDカードによって設定する 車種別セットアップ
車種別に音響特性を測定したデーターからサウンドクオリティーを改善した音響データーを
Webよりダウンロード。Micro SDカードに保存しPP-62DSPにセットアップを行う。

2、専用のPCソフトウエアをダウンロードして、高度で細かな設定が簡単に行なえるPC-セットアップ
WebよりPC Tool setup アプリケーションをダウンロードし、PCとPP-62DSPに接続して調整します。

PP-62 DSP 主な仕様
フロント/リア出力電力
35W RMS/70W MAX×4ch 4Ω

50W RMS/75W MAX×4ch 2Ω
サブウーファー出力電力
20W RMS/40W MAX×4ch 4Ω

40W RMS/80W MAX×4ch 2Ω
ダンピングファクター
103以上
入力インピーダンス
13Ω
オートパワーオン機能
対応 適合H/Uの判定方法  (ON/OFF スイッチ筐体内に装備)
周波数特性(+0/-1dB)
10〜22KHz
高調波歪率
0.01%
DSP
56bitプロセッサー、172MHz
動作サンプルレート
48KHz/24bit
A/Dコンバーター
高音質24bit バーブラウン社製
D/Aコンバーター
高音質24bit バーブラウン社製
SN比
103dB以上
外部入力
別売MEC-カード(3.5mm アナログ、光、Bluetooth)
サブウーファー端子
専用8ピンコネクター
その他
オートパワーオン
ヒューズ
ATO 20A 付属ケーブル線間
外形サイズW×H×D
185×44×139(mm)
PP-62DSPのオートパワーオンが動作しない場合
外部のリモート信号やACC信号でONさせる事ができます。

PC-Toolセットアップ スペック
ハイパス(フロント/リア)
20〜20KHz 1/48オクターブステップ
ローパス(フロント/リア)
20〜20KHz 1/48オクターブステップ
ハイパス(ウーファー)
20〜100Hz 1Hzステップ
ローパス(ウーファー)
20〜300Hz 1Hzステップ
肩特性
Butterworth/Bessel/Chebychev/Linkwitz/self-define
Butterworth スロープ
6/12/18/24/30(dB/oct)
Bessel スロープ
6/12/18/24/30(dB/oct)
Chebychev スロープ
6/12/18/24/30(dB/oct)
Linkwitz スロープ
12/24(dB/oct)
self-define スロープ
12dB/oct固定+Q:0.5〜2.0 (0.1ステップ)
イコライザ(F/R)
30バンド (1/3octステップ)+中心周波数調整(1/6octステップ)
イコライザ(Woofer)
15バンド (2/3octステップ)+中心周波数調整(1/6octステップ)
タイムアライメント
0〜-354.17cm (7mm=0.02mSステップ)
位相調整(フロント/リア)
0度、または 180度
位相調整(ウーファー)
0〜337.5度 22.5度ステップ
調整用ソフトウエア
ATF DSP PC-Tool V4.XX(Webよりダウンロード)
対応OS
Microsoft Windows XP/Vista(32bit)/Windows-7/8/10 推奨:Windows-7以降
システム要件
1GHz以上のCPU、1GHz以上のRAM、

25MB以上のHDD空容量、USB2.0ポート

解像度1024×768以上のディスプレイ
メモリーカード
Micro SD

付属品
接続ケーブル
2.2m ISOコネクターケーブル

1.5m USBケーブル

PC-TOOLの画面
上左:クロスオーバーイコライザー調整画面 上右:タイムアライメント調整画面
下左:入力選択調整画面 下右:外部入力レベル、リモコン設定など
(画像をクリックすると拡大します)
PC-TOOLソフトウエアは左項のダウンロードボタンから取り込めます

オプション品一覧

DIRECTOR タッチスクリーンリモコン
希望小売価格 ¥40,000 + 税
URC-2A ユニバーサルリモコン
希望小売価格 ¥6,600 + 税
MTK-1 RTA測定ツールキット
希望小売価格 ¥55,000 + 税
PP-SC 0.5 8ピンコネクター付き0.5mケーブル 汎用ウーファー用
希望小売価格 \2,200 + 税
PP-ISO 1.0mケーブル
希望小売価格 ¥6,600 + 税
PP-ISO 2.2mケーブル PP-82DSP付属品同等
希望小売価格 ¥7,300 + 税
PP-ISO 5.0mケーブル PP-82DSPトランク移設用
希望小売価格 ¥14,000 + 税
MEC Bluetooth INPUT MODULE for PP-62 DSP
希望小売価格 ¥22,000 + 税
MEC OPTICAL INPUT MODULEfor PP-62 DSP
希望小売価格 ¥14,000 + 税
MEC 3.5mm AUX INPUT MODULE for PP-62 DSP
希望小売価格 ¥14,000 + 税
MEC USB HD AUDIO INPUT MODULE for PP-62DSP 2017年1月発売予定
希望小売価格 ¥28,000 + 税

DIRECTOR/URC-2A/RTA
入力の切換や各種ボリュームの調整は、DIRECTOR/URC-2Aで行えます。
また、調整時の周波数特性のチェックはMTK-1のRTAが使用できます。
詳しくは左上DIRECTOR/URC-2A/RTAボタン、またはDIRECTORをクリック。

3.5mmステレオミニジャック入力を使用したサイドパネル
PP-SC 0.5 8ピンコネクター付き0.5mケーブル   希望小売価格 ¥2,200 + 税


PP-ISO ケーブル
PP-62DSP接続ケーブルをサービスパーツ扱いとして用意しました。
トラックルームに取り付ける場合は5.0mを使用ください。

MATCH EXTENSION CARD
拡張カードは全4モデル
USB HD AUDIO INPUT / Bluerooth INPUT / Optical INPUT / 3.5mm AUX INPUT
詳細は左上の『DSP入力拡張カード』ボタン、またはこちら

MEC USB HD AUDIO INPUT MODULE※1
希望小売価格 ¥28,000 + 税
MEC Bluetooth INPUT MODULE
希望小売価格 ¥22,000 + 税
MEC OPTICAL INPUT MODULE
希望小売価格 ¥14,000 + 税
MEC 3.5mm AUX INPUT MODULE
希望小売価格 ¥14,000 + 税
※1:デジタル入力において96KHz/24bitを越える信号を入力する場合は高品質なケーブルをご使用ください。
全ての再生機器との動作を保証するものではありません。デジタル信号のレベルが低かったり
デジタル信号にノイズが含まれている場合、本機はデジタル信号を認識出来ない事があります。






HELIX Plug&Playは2013年よりMATCHブランドに統一されました
